医药洁净室空调箱各种模式实现程序介绍西门子1500 PLC+昆仑通泰触摸屏暖通空调程序
医药洁净室空调箱各种控制模式:
停止模式
生产模式
值班模式
消毒循环模式
消毒排风模式
医药洁净室空调箱控制还是蛮考验技巧的，各个执行器的开启或关闭，甚至开启关闭都是有先后顺序的，网上对这一块基本没有什么资料的，做洁净室项目与其自己花费大量时间死磕自己，不如花点小拿程序花一天时间好好研究，各个模式的控制逻辑就基本清楚了。
博途15+昆仑通泰

为什么用循环消毒风医药洁净室空调箱控制程序分享：西门子1500 PLC + 昆仑通泰触摸屏_https://www.jmylbn.com_新闻资讯_第1张

最近在做一个医药洁净室的空调系统项目，需要用到西门子1500 PLC和昆仑通泰触摸屏来实现系统的控制逻辑。说实话，这个项目有点儿挑战性，尤其是各种模式之间的逻辑切换和执行器的控制顺序，感觉有点复杂。不过还好，经过几天的研究和调试，终于搞清楚了每个模式的实现细节。今天就来简单分享一下，希望能帮到有类似需求的朋友。

一、系统概况

医药洁净室的空调系统不同于普通的空调系统，它需要满足严格的洁净度要求，对温度、湿度、风速等都有精确的控制需求。同时，为了保证洁净室的运行安全，系统需要支持多种控制模式，例如停止模式、生产模式、值班模式、消毒循环模式和消毒排风模式。每个模式的逻辑都比较明确，但实现起来需要仔细设计。

二、控制模式介绍

停止模式
停止模式是最简单的，就是让所有设备停止运行。但其实这也需要一些逻辑，比如在关机前是否需要进行排风或者关闭某些阀门？这一点在程序中需要注意。

生产模式
生产模式是洁净室的日常运行模式，主要用于支持生产活动。这个模式下，空调系统的各个设备需要按照预先设定的参数运行，比如送风量、回风量、温度和湿度等。

值班模式
值班模式一般在非生产时段使用，目的是节省能源同时维持基本的洁净环境。这时候可能需要降低送风量，或者关闭某些不必要的设备。

消毒循环模式
消毒循环模式主要用于洁净室的定期消毒，这时候需要关闭回风系统，确保消毒气体不会被循环到其他区域。此外，消毒过程可能需要特定的风速或者温度设置。

消毒排风模式
这个模式通常是消毒循环模式的延续，目的是排尽消毒气体，确保洁净室恢复到正常状态。

三、程序逻辑分析

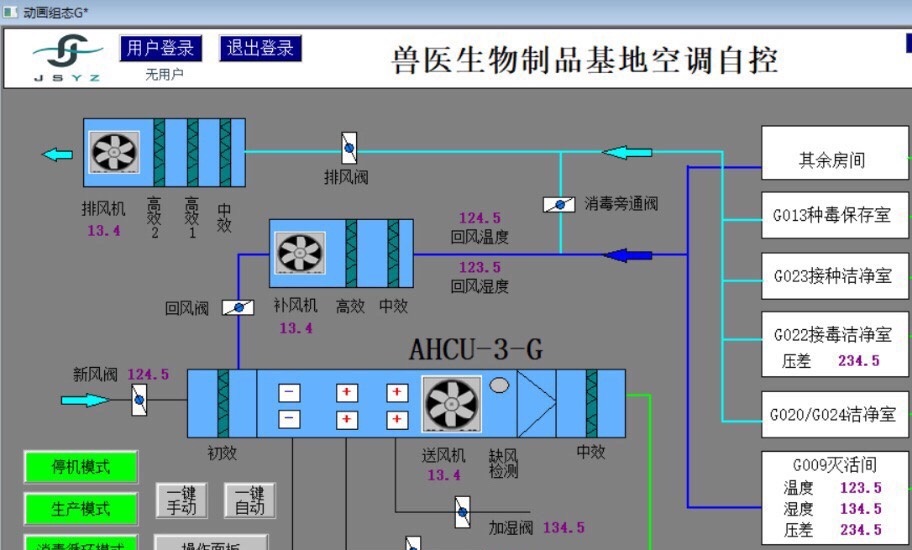

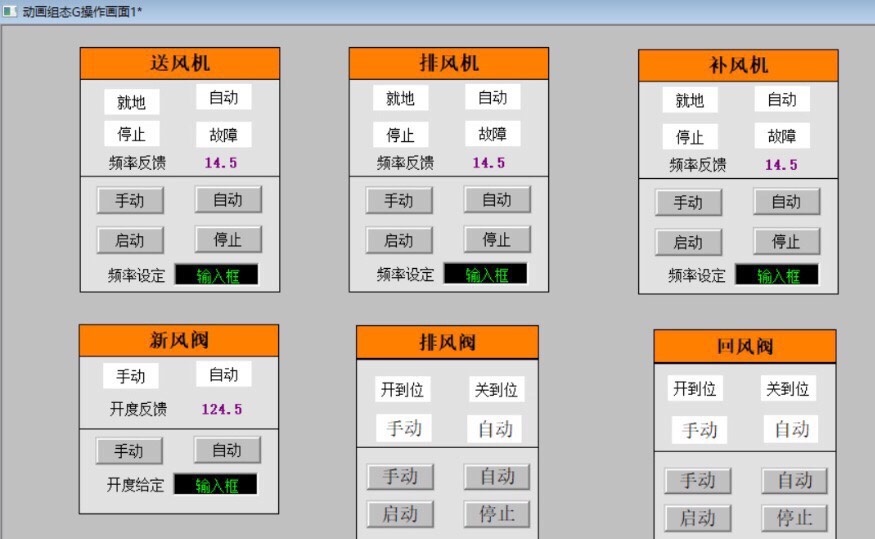

整个程序的核心是通过PLC实现各模式间的逻辑切换，同时通过昆仑通泰触摸屏进行人机交互。下面我来简单分析一下这些模式的实现逻辑。

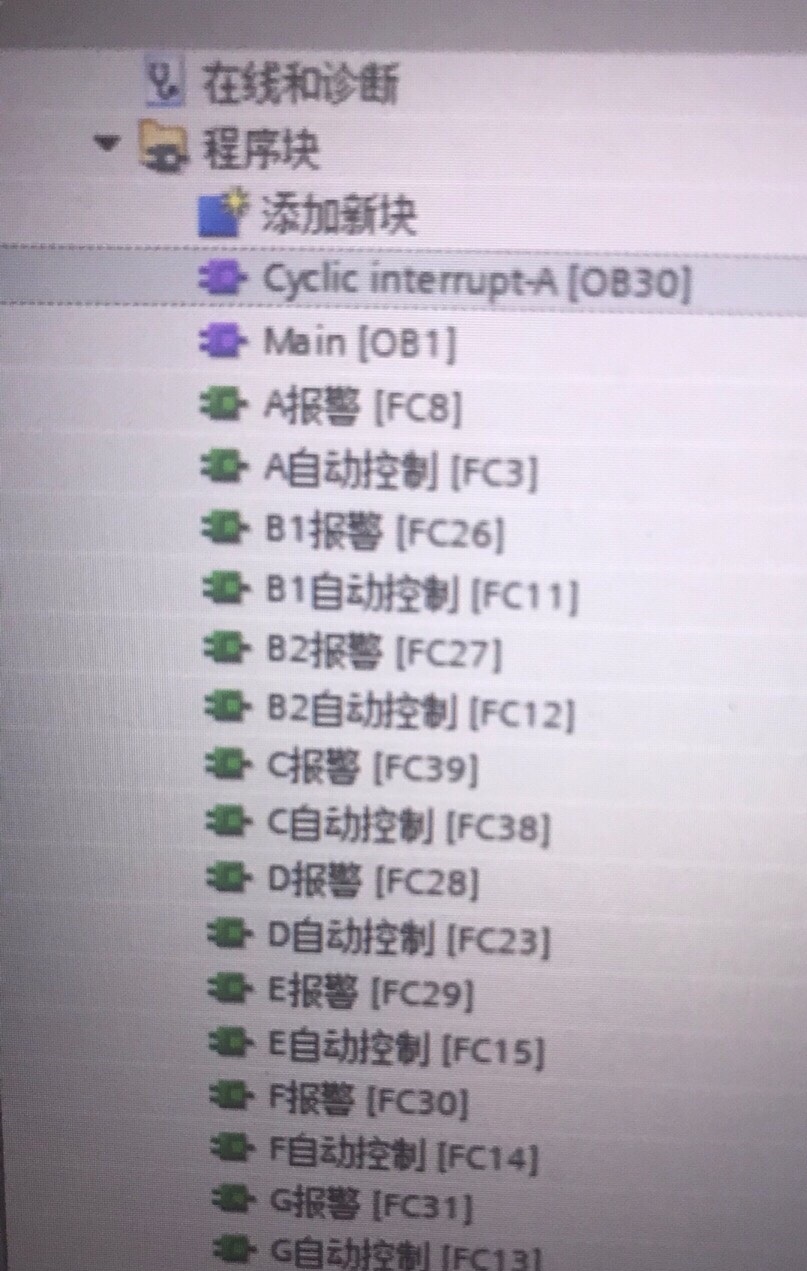

1. PLC程序结构

以西门子1500 PLC为例，程序大致可以分为以下几个部分：

模式选择：通过触摸屏选择当前运行模式。
模式切换：根据选择的模式，触发相应的控制逻辑。
设备控制：根据当前模式，控制各个执行器（如风机、阀门等）的启停。

2. 示例代码

以下是一段PLC程序的伪代码，展示了模式切换的基本逻辑：

// 模式选择信号
Mode_Select:
    Case Stop_Mode:
        // 关闭所有设备
        Fan1 = 0
        Valve1 = 0
    Case Production_Mode:
        // 启动生产模式
        Fan1 = 1
        Valve1 = 1
    Case Valve_Mode:
        // 启动值班模式
        Fan1 = 1
        Valve1 = 0
    Case Disinfection_Mode:
        // 启动消毒模式
        Fan1 = 1
        Valve1 = 0
        // 确保回风阀关闭
        Return_Valve = 0
    Case Disinfection_Exhaust_Mode:
        // 启动排风模式
        Exhaust_Fan = 1
        Fan1 = 0
        Valve1 = 0

这段代码只是一个简单的示例，实际项目中还需要考虑更多的细节，比如设备的启动顺序、互锁逻辑、报警处理等。
