本文介绍GE LOGIQ E9彩超诊断系统在工作过程中遇到的三例故障现象及解决方法。故障内容包括开机报错、开机加载完应用程序后报错、LOGIQE9启动之后进入虚拟界面等。通过总结分析故障特点以及维修处理的实际工作经验,进一步了解LOGIQE9彩超的软件故障特点,以期提高设备维修能力。
故障一:开机报错
01
故障现象
LOGIQ E9 R4.3.0按下开关键开机,当加载完应用程序后报“Systemerror”,提示信息“system error,please reboot the system.”
02
故障分析
这种报错在LOGIQ E9机器上很常见,虽然提示信息都是“systemerror,pleaserebootthesystem.”,但故障原因却千差万别,根据经验初步判断问题基本出现在前端。
03
故障检修过程
首先,关机检查前端所有板卡。打开前端盖板,仔细检查发现每块板卡都有液样痕迹,在GRLY板上有一处电路明显被烧毁,这应该是进液引起电路板短路所致。于是用无水酒精对板件进行清理,完成后装机测试,问题仍然存在。因为除GRLY板外其它板件没有肉眼可见的损坏,先将GRLY板更换,开机后故障与先前不同,报错信息在应用程序加载完几分钟之后才出现,接着对机器做T/RChannel测试,结果如图1所示。

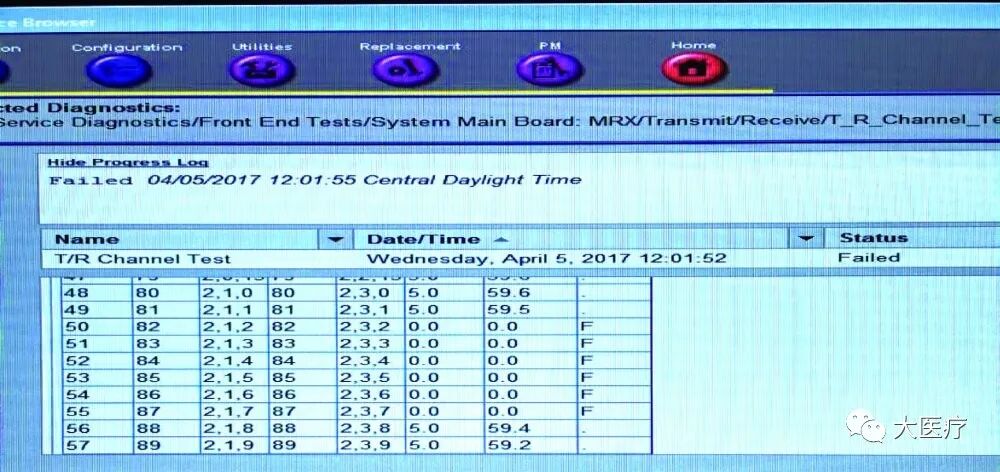

图1T/RChannel测试图
可以看出中间那块GTX有问题,多次测试后基本验证了这个结论。于是更换中间那块GTX,开机进行扫描测试后,报错信息不再出现。但却又发现图像有点像是后处理的问题,测试过几把探头都一样,查看log,判断可能MRX也有问题,最后更换MRX后故障彻底解决。
04
故障总结
整个故障处理过程更换三块电路板:分别为GRLY、GTX和MRX。对于类似鼠患或者不小心内部进液引起的故障,处理起来必须特别小心,最好用无水酒精或精密电路板清洗液清洗电路板,切不可用75%的酒精清洗,否则可能会对机器造成二次损坏。同时还需提高防范意识,对机器进行周期性、预防性保养,防止机器出现修复故障后再次进行维修的状况,避免造成重大损失。
故障二:开机加载完应用程序后报错
01
故障现象
在APPLICATION LOAD阶段若出“SystemError”的报错信息,提示信息同LOGIQ E9 R4.3.0按下开关键开机,当加载完应用程序后报“Systemerror”,提示信息“system error,please reboot the system:当加载完应用程序后报“Systemerror”,提示信息“system error,please reboot the system.”,有时候能进扫描界面,但大多数没法进入。
02
故障分析
通常这类问题是由前端硬件引起,当系统探测到相关问题,安全机器会自动保护,然后停止装载,并给出“System Error”的报错信息。目前此类故障多发生在GTX、数据接收板(Digital Receive Board,DRX)(R3)和主电源板(Main Power Supper,MPS),比如硬件配置错误或过载。但要确定是哪块硬件出问题,就需综合考虑和运用有效的排查手段。首先就是看ERROR LOG 运行日志, 这由通道FPGA(Field-Programmable Gate Array) 控制部分引起的问题,ERROR LOG一般会有所体现。
03
故障检修过程
(1)GTX故障。以下是机器的错误日志,通过调看ERROR LOG我们就可以很容易发现是LE9物理位置的GTX4出问题了:
Error;EA Error Handler(3340);Error from House Keeping:GFI Hardware Exception:Sub Type31: GFE Ch0empty-GFE Ch1 empty GTX3HVFAULTTS_ LEVEL_ OK_N.Severity:FatalHW.
Info;DFEManager(3340);Handle RunFlag:setting Run-Block flag to false!
WarningEA Error Handler(3340);Stops scan.
如果ERRORLOG没有指示是哪块GTX,简单的方法就是利用最靠右位置逐一拔插GTX,直到发现把某块板拔出,系统没有再报错,此时基本可以确定是这个GTX出现问题。该类故障大多数是GTX小输出变压器短路,造成了通道的高压驱动电路短路,从而系统探测到过载,进而保护。
(2)DRX故障。如果在ERROR LOG里没有发现明显的报错信息,最快速的方法就是Common Service Desktop进行T/RSwitch测试,这个测试能够帮助定位是哪个GTX或者DRX通道有问题。测试结果如图2所示。

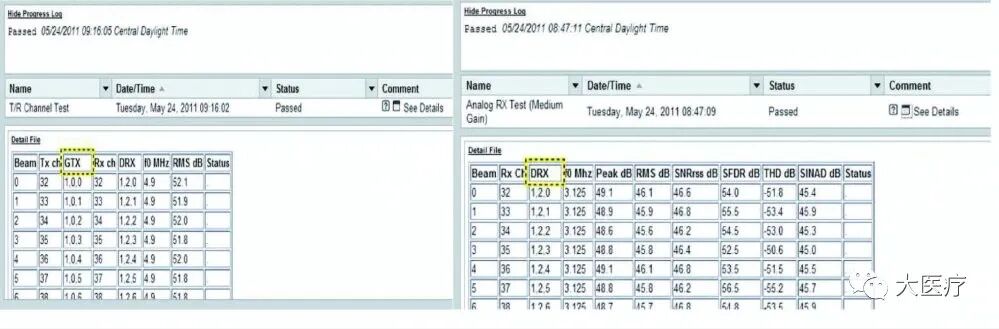

图2T/RSwitch测试图
(3)MPS故障。对于MIANPOWER SUPPLY故障,我们也可以通过ERROR LOG找到相应的信息:
Debug;acqGfi(3600);WatchDog:Watchdog still alive,errors=0x0060[--(ACFAIL)-(TS_LEVEL_OK)----];
Friday,Feb 12 07:26:43,2010;info; acqHousekeeping(3068);TxPs event log;
seq[01]date[00/00/00]time[00:02:19]source [System(rack)supply]type[Error]detail[FanFailure].
同时可关注MIANPOWER SUPPLY上P4接口,特别是24V电压的风叶传动盘是否运行正常,若在转,说明24V输出没有问题。P4接口以及引脚电压定义图如图3所示。

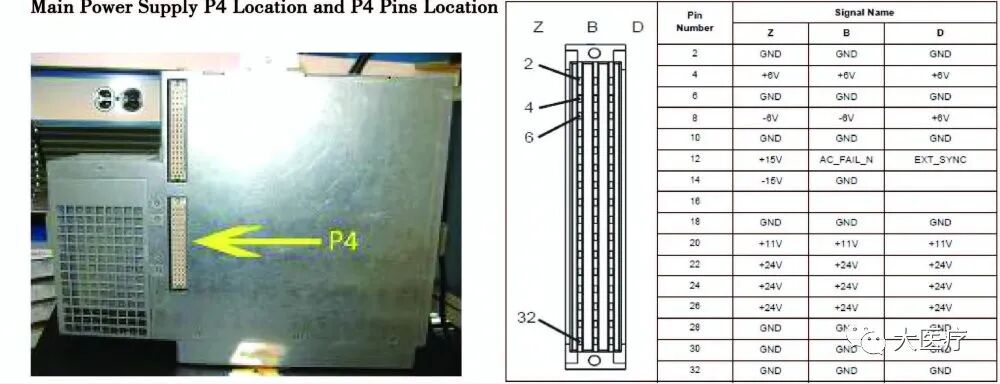

图3主电源的P4接口(a)及引脚电压定义图(b)
04
故障总结
如果仪器未正常启动,首先应考虑计算机故障[9],逐一检查计算机各端口的工作状态,了解故障现象和日志文件。针对“System Error”之类的问题,首先查看ERROR LOG文件!我们可以从中得到大部分的故障参考信息;如果没有典型的提示,利用Service Diagnostics 进行T/R Switch测试来帮助定位GTX或DRX;还可以采用排除法,将GTX和DRX交换拔出,来确定存在故障的板子。
故障三:LOGIQE9启动之后进入虚拟界面
01
故障现象
设备间歇性出现开机之后进入虚拟界面,并报“systemerror”。
02
故障分析
机器启动时软件或端口数据丢失易导致系统虚拟界面。从报错信息看,认为是开机时前端没有被正常识别,导致机器进入虚拟界面,所以先重新安装了系统及应用程序。但是重装完后,故障不变,软件因素排除。于是检测硬件问题,通过分析设备的工作日志,对比正常时期的日志,发现机器在报错时的日志中,MPS的电压有丢失。判断有可能是MPS电源故障导致前端开机时没有被识别到造成的故障,于是更换MPS,但是新的MPS更换几周后该故障再次出现。两个MPS一样的故障,感觉可能性不大,但是工作日志里还是发现有电压缺失的报错,考虑到背板故障也有可能导致电源不能正常的和前端通讯,所以也把带通滤波(Band Pass,BP)板更换了。BP板更换两周后,设备依旧间歇性出现开机进入虚拟界面的问题。这次用TS再仔细分析日志,发现最新的日志里,有更明显的log指向MPS引起了这次的故障。
Error;EAErrorHandler(1948);Error from HAL:TxPS voltage readback mismatch.Severity:NonFatalSW.
Info;DFEManager(1948);HandleRunFlag:setting RunDfe flag to false.
Error;ScUdt.DataModule(1948);RingBuffer:stop:Error;ScUdt.DataModule(1948);Cannot call stop() with state FreezeWarning;EAErrorHandler(1948);Stops scan.
Warning;EchoScanner(1948);Stopping backend on a un-recoverable EA error message.
故障出现时发射电源的电压都有异常的记录。判断MPS出现故障的可能性非常高。再次更换MPS后MPS测试通过,经过后期使用,机器彻底恢复正常。
03
故障检修过程
该故障主要是因为MPS板自身电压丢失而没有被机器识别,但更换新的电路板后仍然出现同样的故障,使得我们不得不考虑到与MPS相连的背板,通过分析对比前后几次的错误日志,可以最终确定故障是MPS板自身损坏,加上背板接触问题导致MPS板的电源不能和前端正常通信这两个因素的叠加造成的。
04
故障总结
对此类故障要认真分析比较,由于该故障从表面分析到实际操作都是指向并针对MPS同一块电路板,而最终除了该板本身确实损坏外,还找出了与MPS板相关联的背板接触问题。所以我们在维修过程中一定要认真思考和分析,仔细观察比较,切不可局限在一个范围查找。
