医药洁净室空调箱各种模式实现程序介绍 西门子1200 1500 PLC
（注:个人履历请看主页介绍）

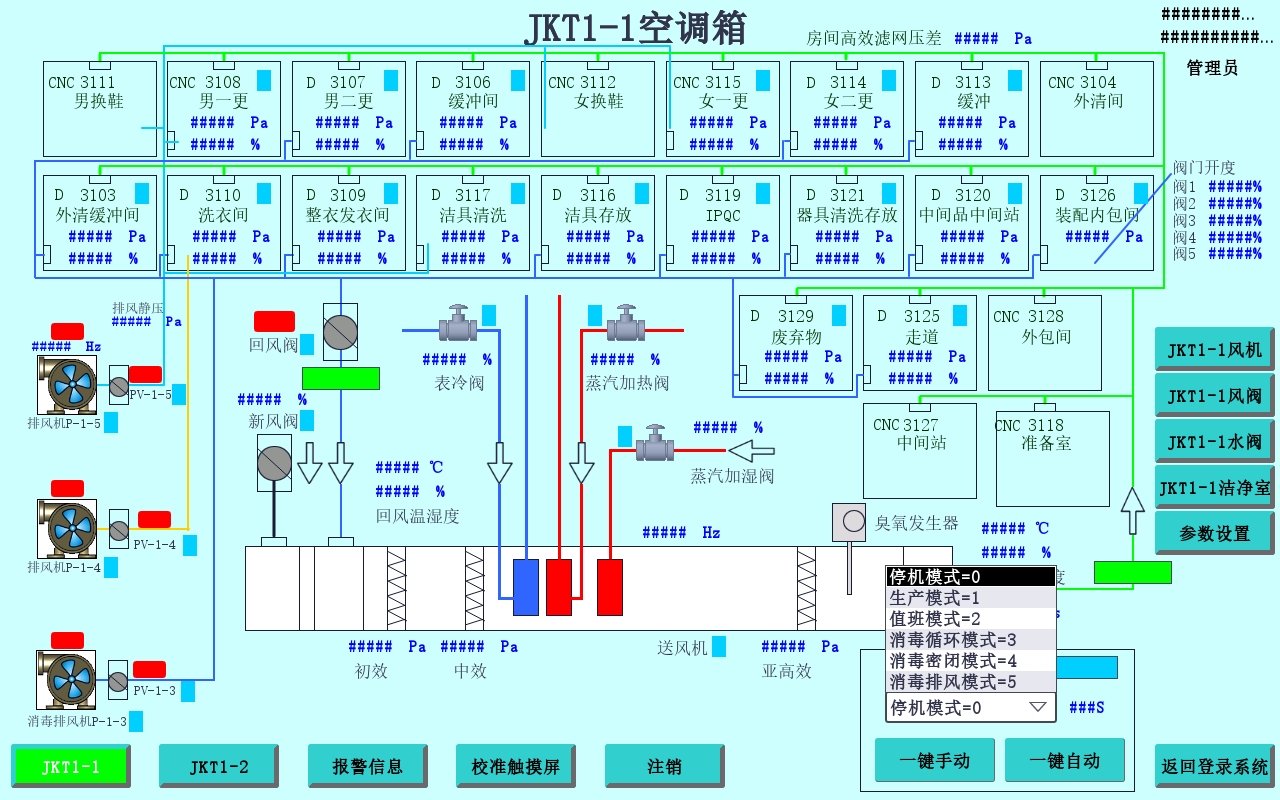

医药洁净室空调箱各种控制模式:
停止模式
生产模式
值班模式
消毒循环模式
消毒排风模式

在医药洁净室的环境控制中，空调箱的精准模式控制至关重要。今天咱就唠唠基于西门子1200/1500 PLC如何实现空调箱的多种运行模式。

停止模式是最基础的，它意味着空调箱所有的运行动作都要停下来。在西门子PLC编程里，就是要将控制空调箱各个部件的输出全部复位。比如，我们控制风机的输出点为Q0.0 ，控制制冷设备的输出点为Q0.1 ，控制加湿设备的输出点为Q0.2 。

// 停止模式程序
LD M0.0 // M0.0假设为停止模式的触发信号
R Q0.0, 1 // 复位风机输出
R Q0.1, 1 // 复位制冷设备输出
R Q0.2, 1 // 复位加湿设备输出

这里用了复位指令（R），当停止信号M0.0触发时，所有相关设备的输出点被复位，空调箱停止运行。

生产模式下，空调箱要保持洁净室特定的温湿度、空气洁净度等参数。这就需要复杂的闭环控制。首先读取温湿度传感器的数据，通过模拟量输入模块进入PLC 。

// 读取温湿度模拟量数据
LPIW 256 // 假设温湿度传感器数据从模拟量输入通道PIW256开始
ITD // 整数转双整数
DTR // 双整数转实数
T MD10 // 存储温度数据到MD10

LPIW 258
ITD
DTR
T MD14 // 存储湿度数据到MD14

然后根据预设的生产环境参数，与实际读取的数据进行比较，通过PID控制算法来调节制冷、加湿等设备的运行。

// PID控制制冷设备
CALL "PID_Compact"
   ,DB10 // PID控制数据块
   ,COM_RST := FALSE
   ,CYCLE := T#1S
   ,SP := 22.0 // 温度设定值22度
   ,PV_IN := MD10
   ,PVPER_ON := FALSE
   ,GAIN := 2.0
   ,TI := T#20S
   ,TD := T#10S
   ,DEADBAND := 0.5
   ,LMN_HLM := 100.0
   ,LMN_LLM := 0.0
   ,PV_FAC := 1.0
   ,PV_OFF := 0.0
   ,LMN_FAC := 1.0
   ,LMN_OFF := 0.0
   ,I_ITL_ON := FALSE
   ,I_ITLVAL := 0.0
   ,DISV := 0.0
   ,LMN := MW20
   ,LMN_PER := PQW288
   ,ERROR := M10.0
   ,CV := MD20

这个PID控制块根据温度偏差自动调整制冷设备的输出，确保生产环境的稳定。

值班模式通常在非生产时段运行，主要保证室内空气的基本流通和一定的温湿度维持，能耗相对较低。

// 值班模式风机低速运行
LD M0.1 // M0.1假设为值班模式触发信号
= Q0.0 // 启动风机
L MW20 // 假设MW20为风机速度设定值存储区
L 50 // 值班模式风机设定为50%速度
T MW20

这里当值班模式触发信号M0.1有效时，风机启动并以50%的速度运行，维持基本的空气流通。

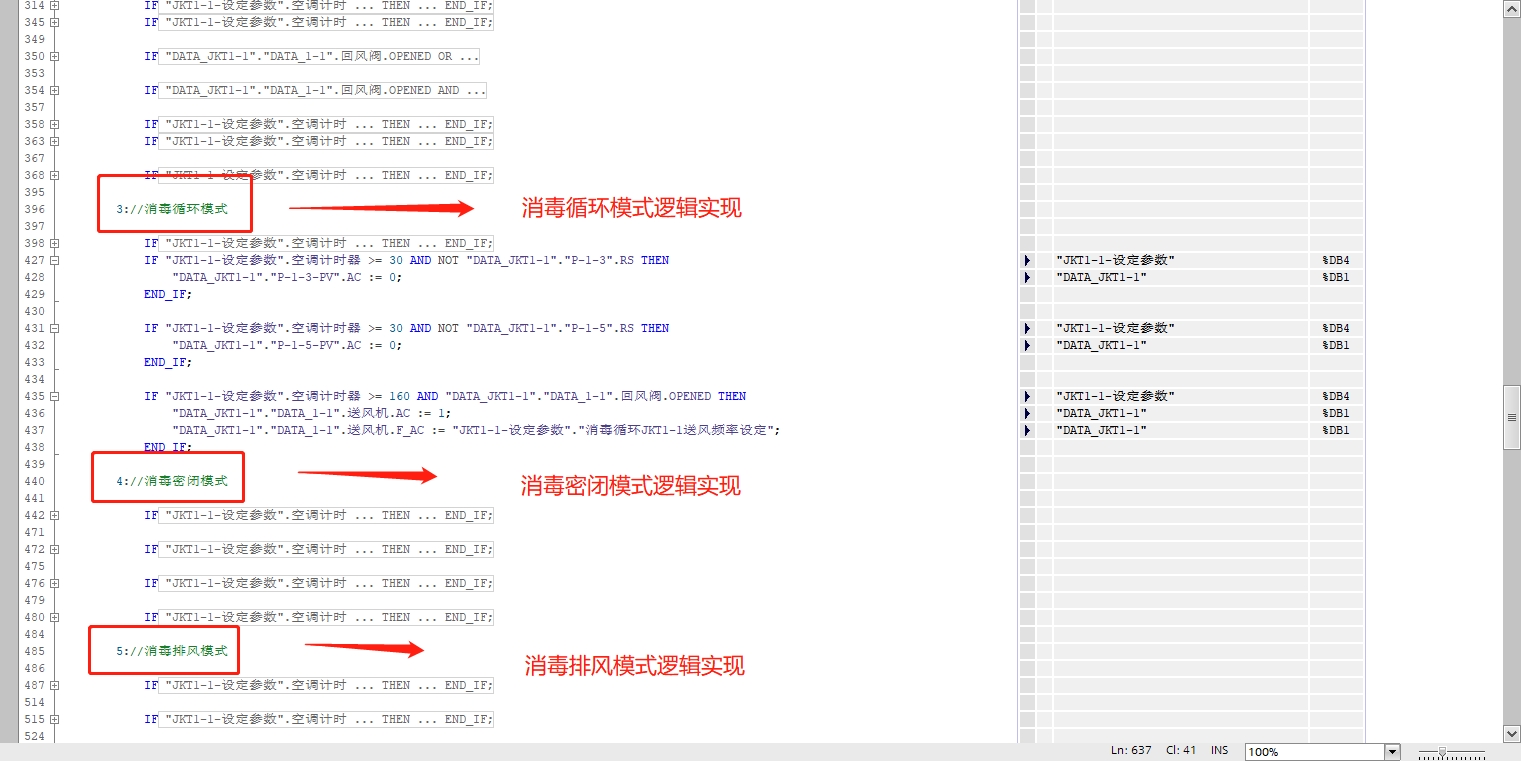

消毒循环模式用于对洁净室进行消毒处理。此时空调箱要按特定的程序运行，比如让消毒气体在室内循环。

// 消毒循环模式开启消毒气体循环风机
LD M0.2 // M0.2假设为消毒循环模式触发信号
= Q0.3 // 启动消毒气体循环风机

同时可能还要控制其他辅助设备，比如关闭新风入口，防止外部空气进入干扰消毒过程。

// 关闭新风入口阀门
LD M0.2
R Q0.4 // 假设Q0.4控制新风入口阀门

消毒完成后，需要进行消毒排风模式，将消毒后的空气排出室外。

// 消毒排风模式启动排风机
LD M0.3 // M0.3假设为消毒排风模式触发信号
= Q0.5 // 启动排风机

这就是基于西门子1200/1500 PLC实现医药洁净室空调箱各种控制模式的大致思路和部分代码示例啦，实际应用中还得根据具体项目需求做调整和优化。感兴趣的朋友可以继续深入研究，有啥问题咱评论区交流。
