飞利浦飞凡影像超声系统结构分析

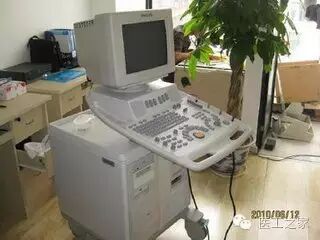

    飞利浦飞凡影像超声诊断系统Envisor C（M2540A）是以飞利浦独特的传统技术为基础，结合了ATL的HDI和Agilent/Hewlett- Packard的SONOS技术。在性能、人体工程学和数据管理方面进行最佳组合，现在在国内的中端彩超市场占有很大的份额，其优越的性价比也受到客户的普遍好评。
    M2540在结构上主要分为两部分，左侧为内部电脑部分（Internal PC），右侧为电子箱部分（E-box）。电子箱中主要包括TR板、BPAP板、APIO板、Demod板、Connector Modules和Distoribution板等。
  （1）PC：M2540A内部用通用的PC功能来代替以前超声系统中专门的控制功能电路板。PC机前面的电源开关即为系统的电源开关，按下PC的电源关开即可启动M2540A超声系统。内部PC包括以下标准配置：主板、硬盘、图像采集卡、声学处理板、3．5英寸软驱、CD-RW光驱和CPU温度监测器等。PC驱动支持监测ECG的生理模块，模块通过USB线和PC主板相连。其中的MOD驱动允许在可移动磁盘上获取图像，做研究和打报告。
  （2）TR板：M2540A含有两个发射接收板TR（Transmit and receive），每个TR板有两个连接装置，一个插到主板上，另一个通过主板插到分配板（Distribution board），这两个TR板负责发射和接收超声信号。每个TR板拥有64个发射器和64个接收通道。它充许系统的64个激发通道多路传输到128个单元阵列。每个接收通道都含有时间增益放大器（TGC），低通滤波器，10进制数模（A/D）转换器，和八分之一数字波束形成电路。TR板将它的32个通道上18进制值的和传送到输出总线上，另一个TR板将最终的RF数据和传送到调制电路板上。超声发射和接收的线路通过BPAP板来协调。BPAP板产生时间触发信号来开始和结束每条工作线路，并将发射信号送到TR板，通过分配板和模块连接器最后到转换器。模拟驱动器产生要发送的RF数据。数字调时器延迟每个模拟驱动器的时间，它从BPAP板上为每个通道接收适当的延迟值，而系统电源则控制发射波形的放大倍数。
    接收的超声信号经过前置放大，时间增益放大，低通滤波，然后数字化处理。
    （3）BPAP板：BPAP板（Beam processor/acoustic processor）含有两个处理器。一个控制波束形成，另一个负责扫描转换/彩色血流和多普勒信号的处理。BPAP板为PC和TR，PC和调制板之间的通讯提供接口，将PC的控制数据处理成特定值传送到TR板上，探测超声转换器的连接状况，并允许在四个转换器之间任意激活转换。BPAP板还可控制系统电源的高压输出。
    （4）APIO板：APIO板（Acoustic processor I/O）是系统PC和电子箱之间的接口。它通过输入输出面板负责处理脚踏开关三个按钮传送的数据，然后将其送到PC。APIO板还负责为标配打印机产生触发信号。另外APIO板还要负责处理PC传来的一些信号，如生理模块的信号、电源开关信号、BPAP板启动信号以及超声图像显示信号等。
  （5）调制板：调制板（Demodulator board）负责处理图像和为Bmode、Mmode、PW、CW以及彩色血流模式作多普勒调制，它传送基准数据流到BPAP板。
    （6）连接器模块：连接器模块（Connector Modules）为转换器提供接口和通讯通道，发射和接收TR板对转换器的触发信号。
