01

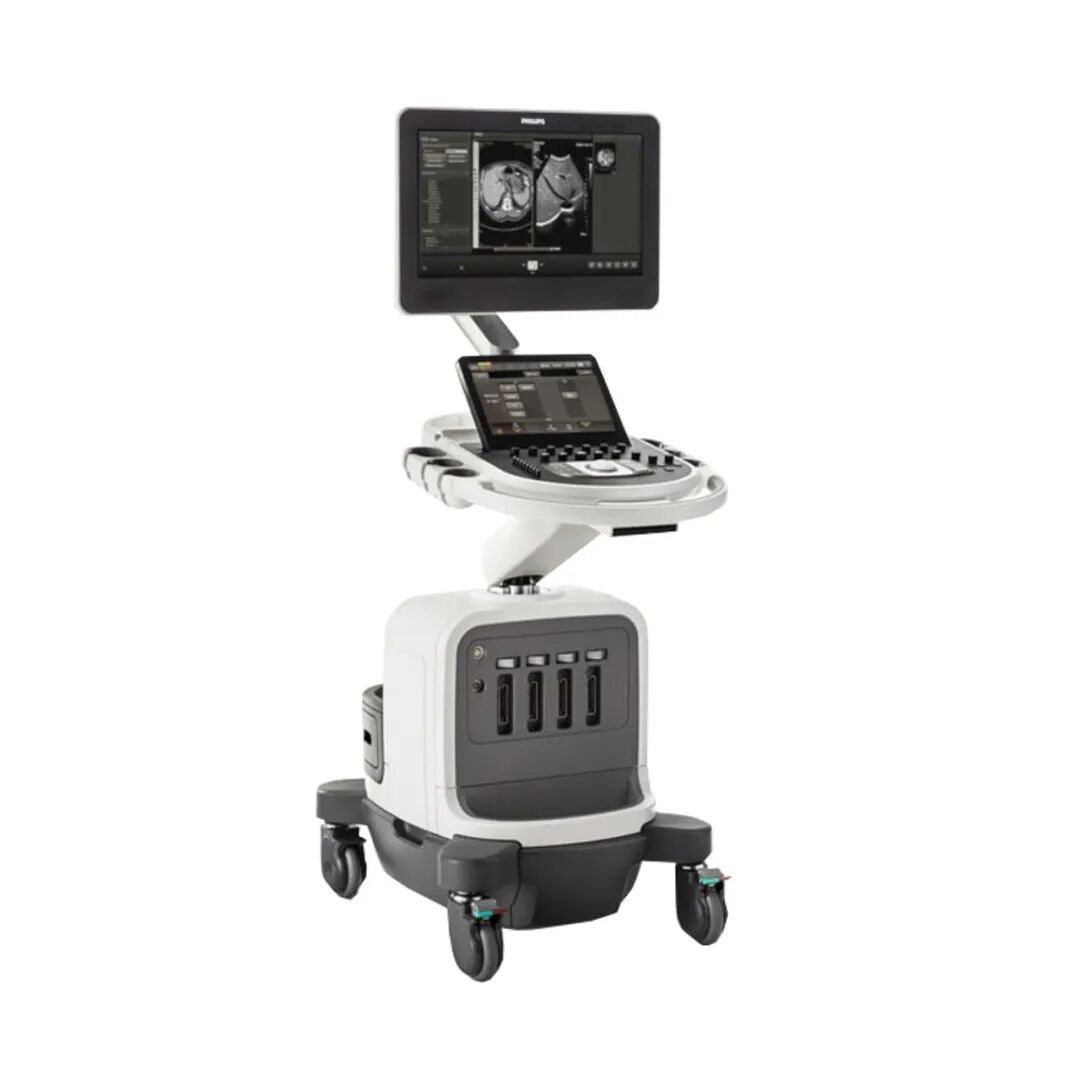

EQIQ 7 结构及工作原理
1.1 系统电源
EPIQ7 系 统 电 源 由 电 源 箱(POWER SUPPLY MODULE)、 电 源 分 配 板(POWER DISTRIBUTION BOARD)、背板高压电源模块等组成。电源箱里包括一路供外设的交流电源;一路供彩超PC的ATX电源及ATX控制信号PWR ON signal;一路提供电池管理和控制(Battery Charger&Control);一个5V Standby,两路24VDC用于前端各部件供电和电池充电;两套总线,I2C总线用于系统自检,SMBus总线用于电池管理。电源箱有四个指示灯分别是ATX,VDC_SYS(24V),BATERY,AC PRESENT。其中电池指示灯的状态会发生变化,灯不亮时表明交流电没进来或电池不能工作,或电池管理板没到位,常亮黄色表明电量太低,闪亮黄色表明电池管理有问题无法正常充电,常亮绿色表明电池电量充足可以正常使用。电源分配板产生多组ATX电源和24V等电压分配给PC母板、背板和电磁阀供电(EIO)同时进行整机各路电源分配,背板高压电源模块给AIO、心电生理板,四维马达供电。
系统电源工作的启动顺序是通电AC交流接入→+5VSB启动控制面板灯是白的→按下开机键,控制面板灯变绿,ON signal通过AIO进入PC母板,产生PS_on信号→电源输出24V和ATX各路电压→系统开始启动。关机顺序,按下关机键,通过USB线,关机信号进入PC母板后直接关机。
1.2 EPIQ7前端处理
EPIQ7 前端由探头选择板 TSB(Transducer Select Board),两个通道板CB(Channel Board),前端控制板ACB(Acquisition Module Board),电源管理板(Power Regulator Board)。探头选择板和通道板不同于以前的机型可以拆卸,如今集成在一块功能更强大,维修成本也更高了。通道板上有两个FPGA(NEON0,NEON1)分别处理64个通道,共计128个通道,这样的好处是处理速度更快,适合矩阵探头技术;集成了模拟信号的发送接受和线性放大;同时提供前端处理的主时钟信号,并且能监测各部件的电压和温度。通道上有10个指示灯分别是NEON0,NEON1,RF1-RF8 :ASIC indicators(每个控制16个通道)。前端控制板有两个高性能 FPGA(ARGON、XENON),ARGON是前端处理的核心部件,控制CB和XENON及总线的管理,发送数据的阵元存储,控制前端和PC接口的通信。XENON主要用于RF数据扫描存储,转换极化为便于后端分析的数据。同时提供0.9V,用于CB上NEON0,NEON1两个FPGA供电。电源管理板用于给探头选择板和通道板的供电,除了0.9V;相对于早期飞利浦彩超独立放置,EPIQ7彩超的高压部分集成在这个板子上,用于前端信号发送接受。用于通道板上风扇速度的控制。
1.3 EPIQ7后端处理
EPIQ7 后端包括 PC 母板(PC MotherBoard),背板(Backplane Board),选配板(Optional Board),硬盘,AIO,EIO,VIO/SIO,显卡,CPU,外设等。背板用于连接前端控制板,前端电源管理板及AIO等;选配板用于提供电生理参数模块和四维探头马达的选装;PC母板有两个多核CPU,两个硬盘用于存储患者数据和操作系统和超声软件应用,用于进一步处理前端传回来的图像数据。AIO与背板直接连接,用于给主显示器的供电及开关机键等总线控制信号。EIO有两个功能,一个是为电磁闸提供24V电源,另一个功能是连接母板和背板只用于母板与通道控制板的之间通信。VIO是个PCI控件,提供多种视频接口,可外接显示设备,该机型的主显示和触摸屏是直接通过PC母板上显卡工作,不通过VIO。
1.4 EPIQ7彩超启动顺序
通过分析EPIQ7彩超的系统结构和工作原理,我们可以总结下该机型的启动顺序,第一步是电源通电;第二步是系统计算机启动(CPU,硬盘,内存,BIOS,显示器及PCIe设备)显示器显示“PHILIPS”,第三步驱动和操作系统启动,显示器显示光标逐个闪动“。。。。。。。。。”;第四步,超声应用程序启动同时前端通道控制板,通道板开始被加载,显示器显示“PHILIPS和系统版本号等信息”;第五步,图像界面加载成功,可以进行超声检查。
02
故障排查
