[中关村在线电视频道原创] 昨天召开的2012（第七届）中国数字电视年度盛典上LGDisplay作为战略合作伙伴再次展示了旗下“无边硬屏”产品，而且在此次盛典上获奖的多款产品都采用的是LGD提供的IPS无边硬屏液晶面板，取得了相当不错的成绩，许多网友对这款面板也非常感兴趣，今天我们就把“无边硬屏”进行拆解，看看无边是如何实现的。

    Display在2011年底的战略发布会上推出了“无边硬屏”产品，2012年春季新品中我们发现包括、、、LG在内的多个电视企业推出的新品都采用了这一面板，而且同时打出了“零边框”的概念，由于上游助力和电视厂商协作，“无边”这一概念很快得到消费者的认可，获得极高的知名度，但是消费者对于这一面板的认识仅仅还是外在的没有边框，而为什么能没有边框却不得而知。

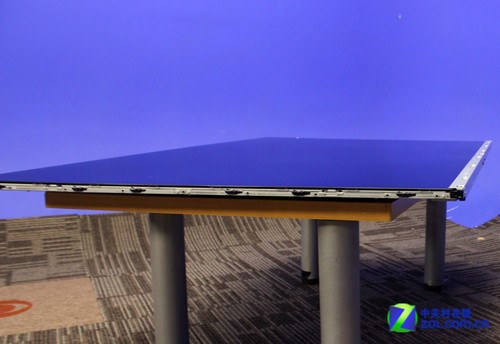

55吋LGD无边硬屏等待拆解

    而我们此次拆解评测的意义正在于让广大网友知道，“无边硬屏”为何能够做到无边，其中到底蕴含何种奥秘？同时和原来的有边框液晶面板相比又有什么不同点？同时在画面亮度、透过3D眼镜的画面亮度方面又有什么提升，下面将为大家一一讲解。

● 现场拆解“无边硬屏”液晶面板

    大家看到的“无边硬屏”是没有外边框，其核心点却在内部，这款面板采用了全新的GIP(Gate-drive-IC in Panel)技术，将原本放置在边框中的芯片彻底隐藏到面板之内，才能让面板的边框完全隐去，达到左右上三个方面零边框，面板采用卡扣设计固定。

    下面我们从底部边框开始着手对“无边硬屏”进行解剖，首先将左右上三个侧面的固定螺丝拧出，能够发现无边硬屏在这三个侧面真的是完全无边。

★ 第一：把最外边的包边去掉，露出固定点

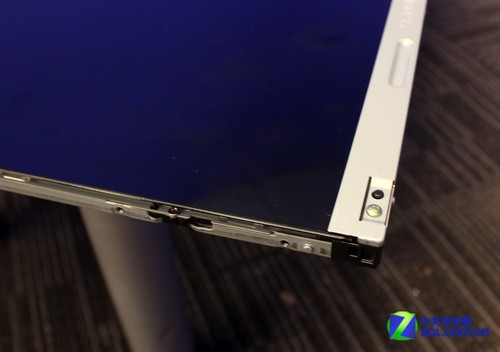

无边硬屏三面无边一面有边

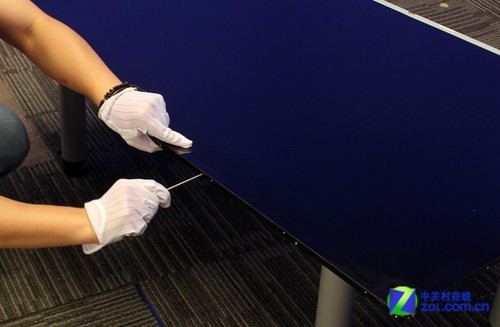

现场拆解无边硬屏

    下面将最后的底边螺丝拧开，拆下底边边框，这样就能够拿到一整张液晶玻璃基板，这层玻璃板是半透明的，非常薄，上面有一些图层。

★ 第二：从下边框开始拆螺丝

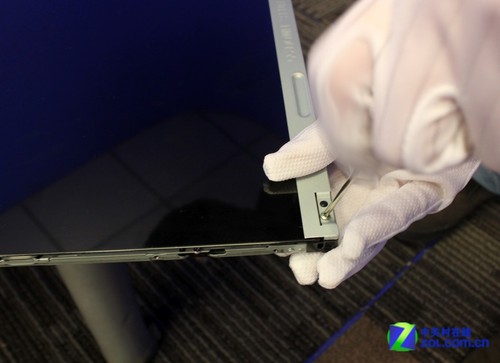

拆解最下方边

★ 第三：扣开侧面卡子，取下玻璃基板

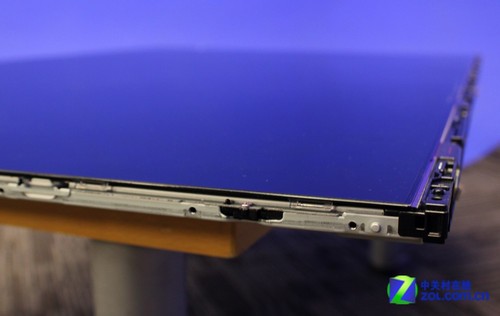

拆解后的侧边

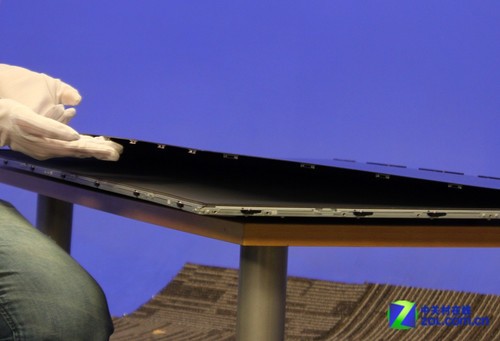

扣开卡子剥离玻璃基板

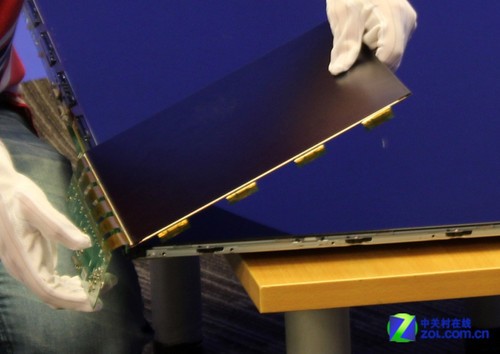

剥离面板别光源

★ 第四：液晶面板和发光源完全剥离

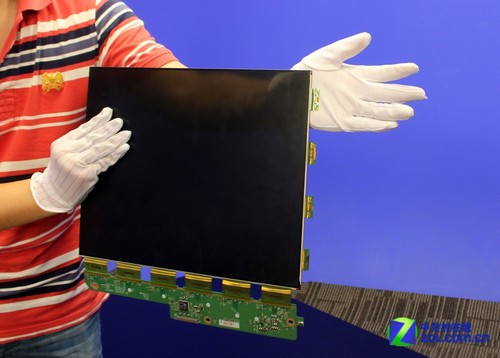

面板展示

    从以上四步就能看出，其实液晶面板的物理结构并不复杂，就是玻璃基板、背光源等组件的叠加，而“无边硬屏”的奥秘主要就在两侧的扣具上面，无边硬屏的液晶玻璃板是通过三个侧面的扣具与下面的背光源层固定，形成一个完整的液晶面板和模组，这也是无边硬屏和有边框液晶面板的最大区别所在。

● 不比不知道 这才是无边与有边的区别

    刚刚看过了“无边硬屏”的拆解，可能广大网友已经知道了它之所以能够无边的原因，但是没有比较永远无法看清区别，所以下面我们就通过有边框液晶电视的拆解进行对比，大家就能更清晰的看到其中区别。

★ 区别一：有边框面板侧边IC电路面积大/无边框面板IC电路隐藏

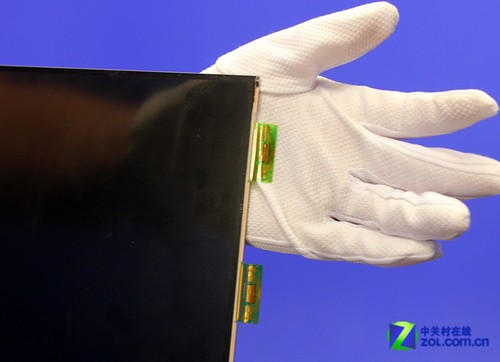

有边框面板侧边IC电路展示

有边框面板侧边IC电路展示

★ 区别二：有边框面板扣具采用包裹式/无边框面板采用小卡子

有/无边液晶面板侧面对比

    通过两种不同面板的对比我们不难看出，“无边硬屏”将原本放置在边框中的IC隐藏到面板之内，面板后面新增的透明固件，使其可以从侧面对面板进行固定，这种固定通过侧面的螺丝来实现，而这个透明固件也就是无边硬屏能够“无边”的关键。

● 3D效果亮度大比拼

    “无边硬屏”液晶面板另一大特色就是画面亮度高，特别是通过3D眼镜后，画面亮度依旧很高，下面我们就通过BM-7A辉度计对这款产品的亮度进行测试，主要考察其3D眼镜后的亮度。

    由于无边硬屏是眼镜式3D电视面板，所以不仅要对面板亮度进行测试，还需要透过3D眼镜测试屏幕亮度，也就是模拟观众在观看时获得的屏幕亮度，这也是之前的3D电视测试从未给出的亮度值。

BM-7A测定亮度

液晶面板亮度为373.7cd/㎡

模拟3D效果观看时3D眼镜透光亮度为177.9cd/㎡

    在两种测试测试环境下测得结果，在符合BM-7A测试条件下，测得液晶面板亮度为373.7cd/㎡，而模拟3D效果观看时3D眼镜透光亮度为177.9cd/㎡，能够看出即使配戴3D眼镜，看到的屏幕亮度已经较高。（参考值，一般液晶电视画面平均亮度为275cd/㎡）

“无边硬屏”这一概念很快得到消费者的认可，获得极高的知名度，但是消费者对于这一面板的认识仅仅还是外在的没有边框，而为什么能没有边框却不得而知。这篇文章就是为了解答这个问题的。
