迈瑞MEC-1000监护仪整机原理

MEC-1000监护仪主要完成对ECG,RESP,TEMP,NIBP,SPO2等生理参数的监护，为了完成这个功能，其从功能上主要划分以下几个主要部分：

1、参数测量部分

2、主控制部分

3、人机接口部分

4、电源部分

5、其他辅助部分

参数测量部分：

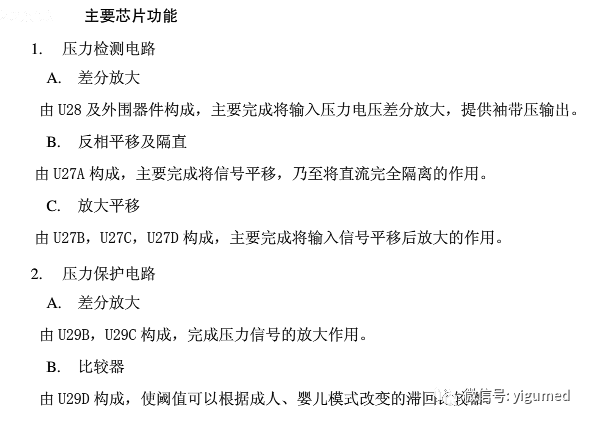

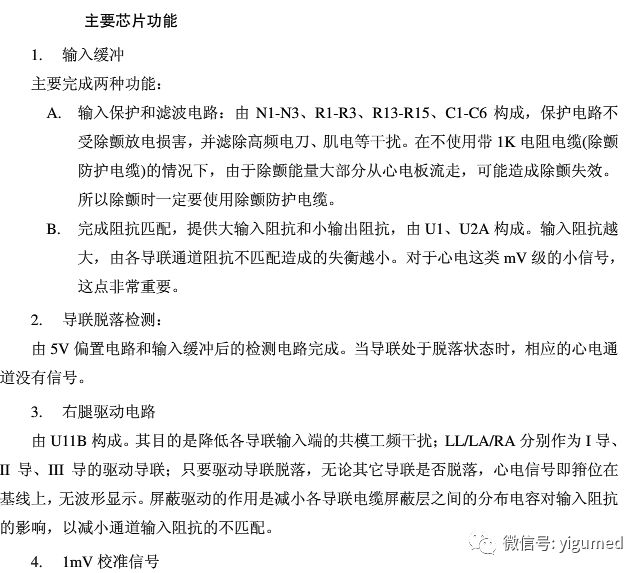

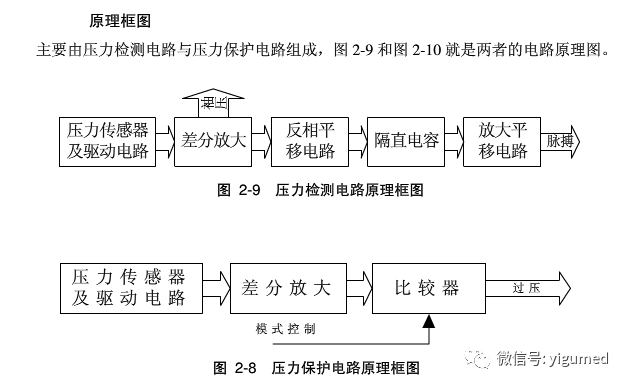

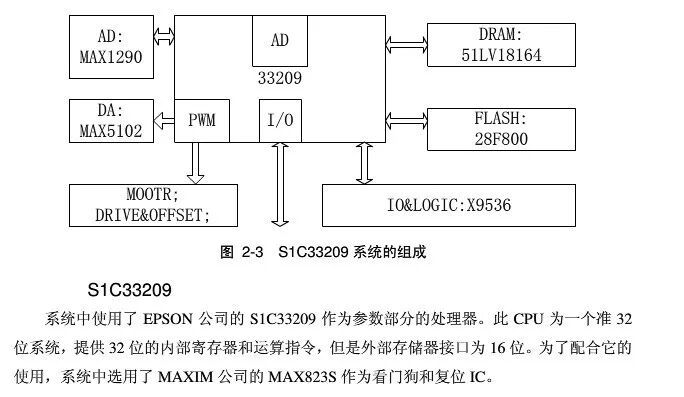

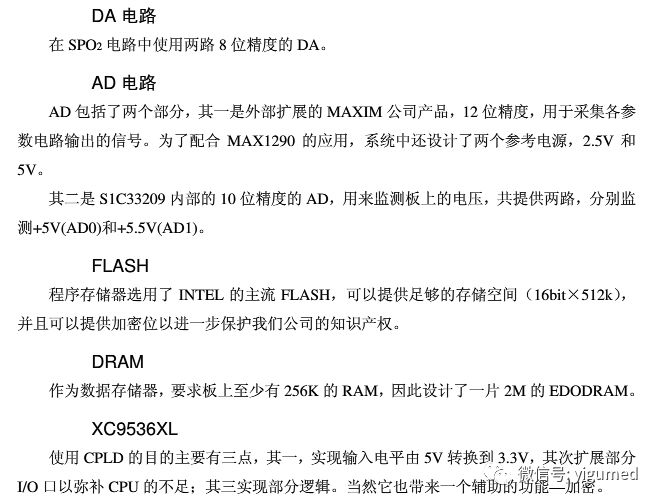

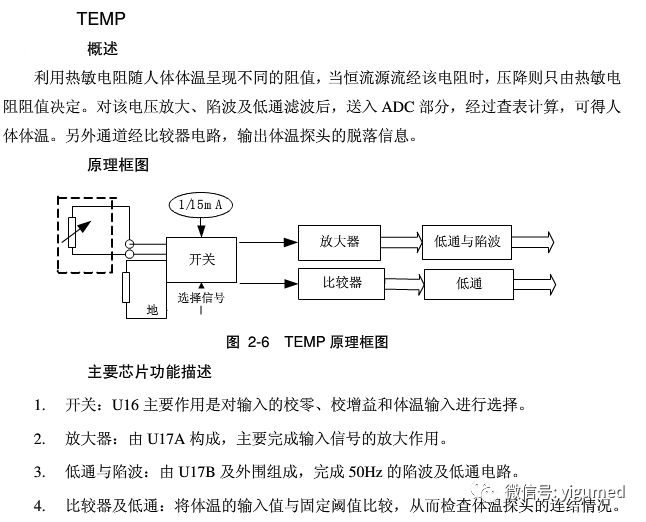

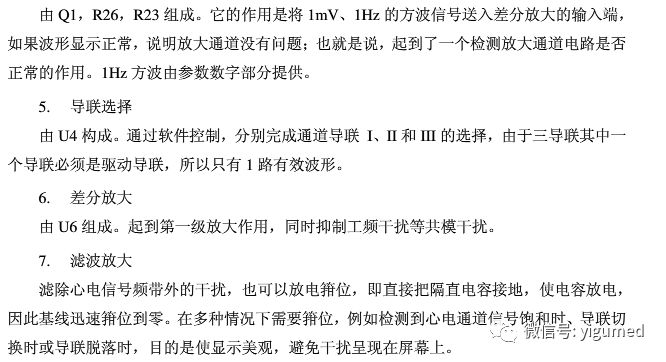

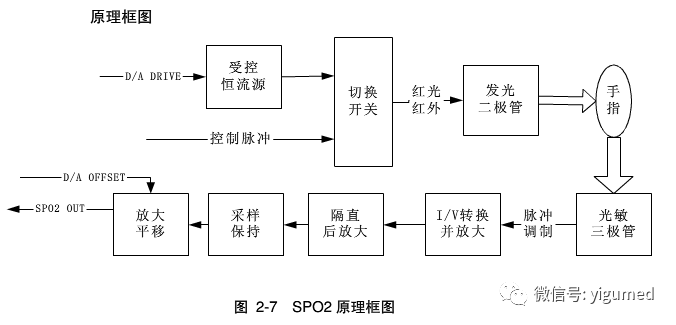

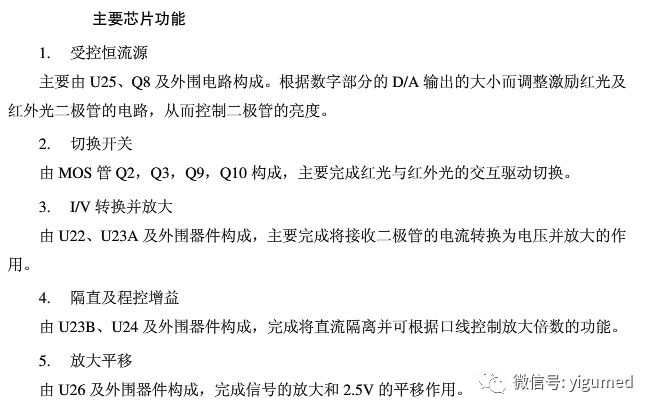

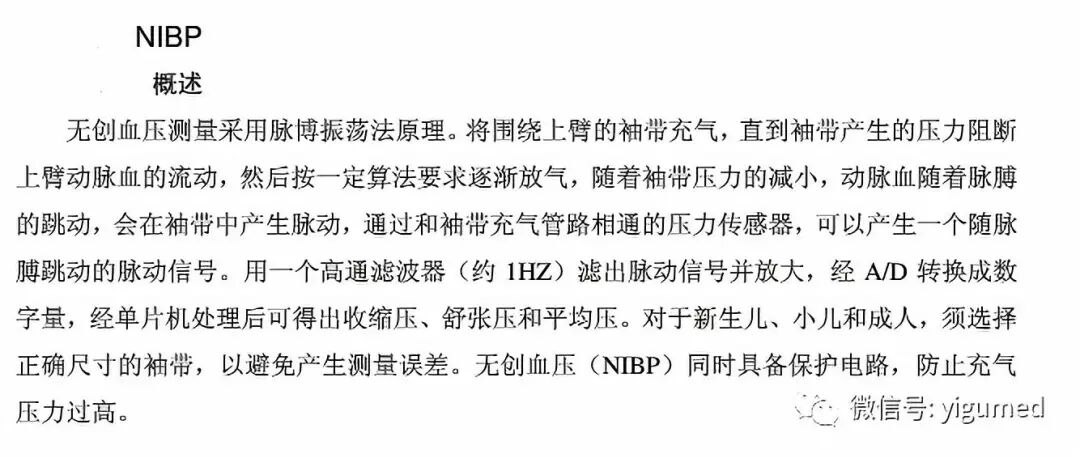

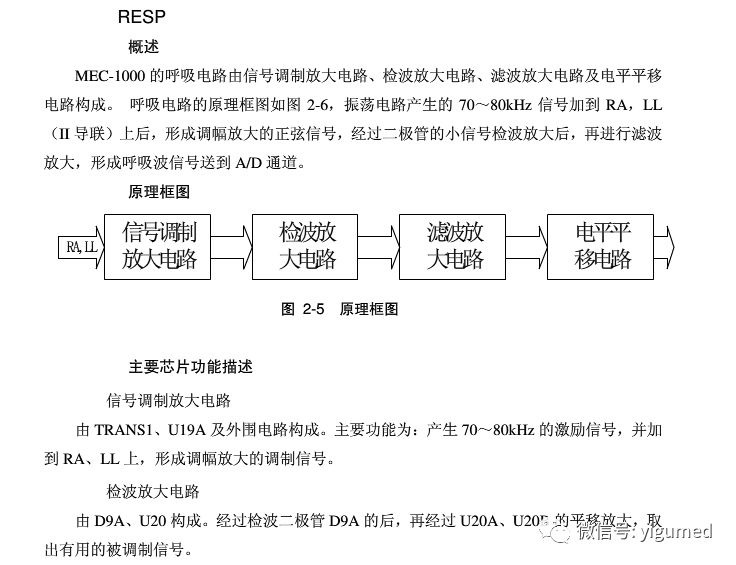

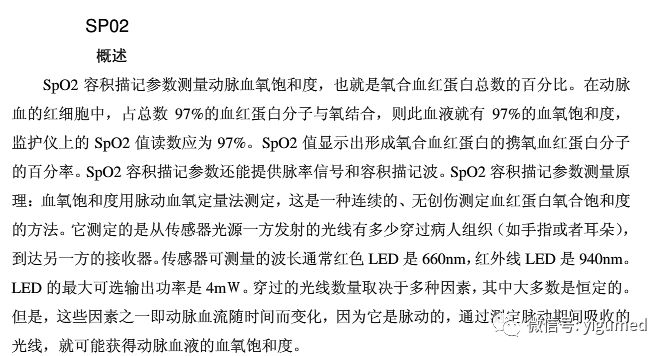

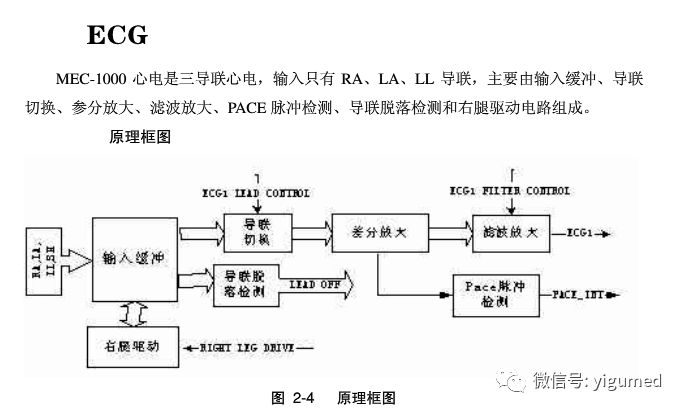

参数的测量和监护是系统的核心功能，MEC-1000监护仪的参数测量部分功能由测量探头/附件（血氧探头、心电导联线、血压袖带、体温探头等）。参数输入插座组件、NIBP组件和主控板的参数部分组成，其作用是将生理信号转换为电信号。按照预先设置的程序或者主控制部分传递下来的命令，对这些信号进行处理和计算，将数值、波形和报警信息传递给主控制部分。然后利用人机接口显示出来。

主控制部分：

在MEC-1000监护仪中，主控板部分特指主控板的主控部分。它的主要功能是驱动人机接口，管理参数测量和向用户提供特殊功能，例如配置存储。波形和数据回顾等。

人机接口部分：

MEC-1000监护仪的人机接口包含了TFT显示器、记录仪、扬声器、指示灯和按键、编码器等。

TFT显示器是主要的输出接口、高分辨率的显示器向用户提供大量的实时和历史数据及波形，并各种病人信息和报警提示信息等。

记录仪是显示器的一个补充，允许操作者将各种数据打印出来使用和保存。

扬声器提供声音报警功能。

指示灯提供了电源、电池、报警等方面的附加信息。

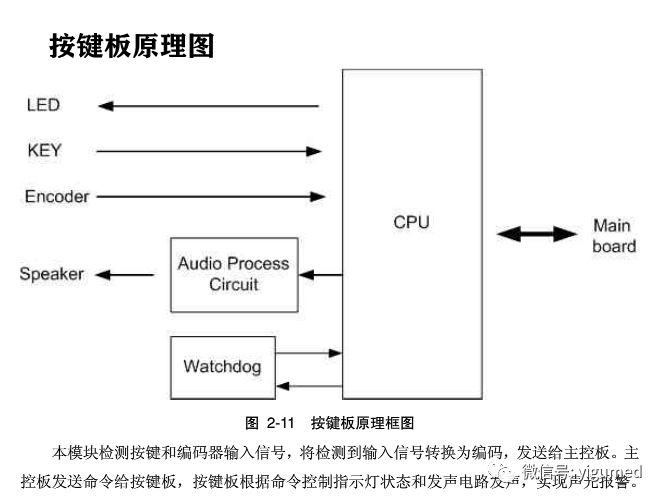

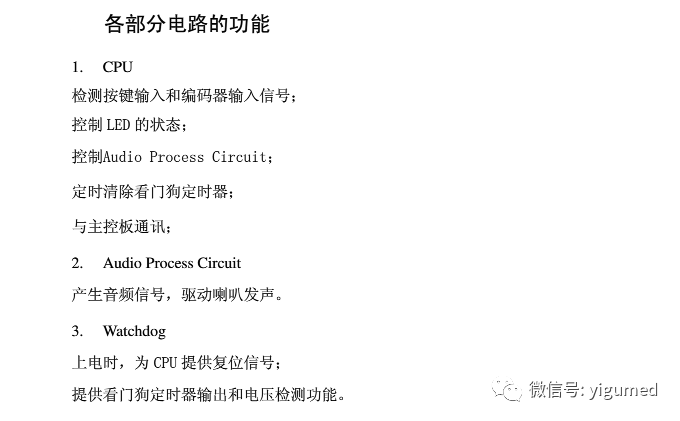

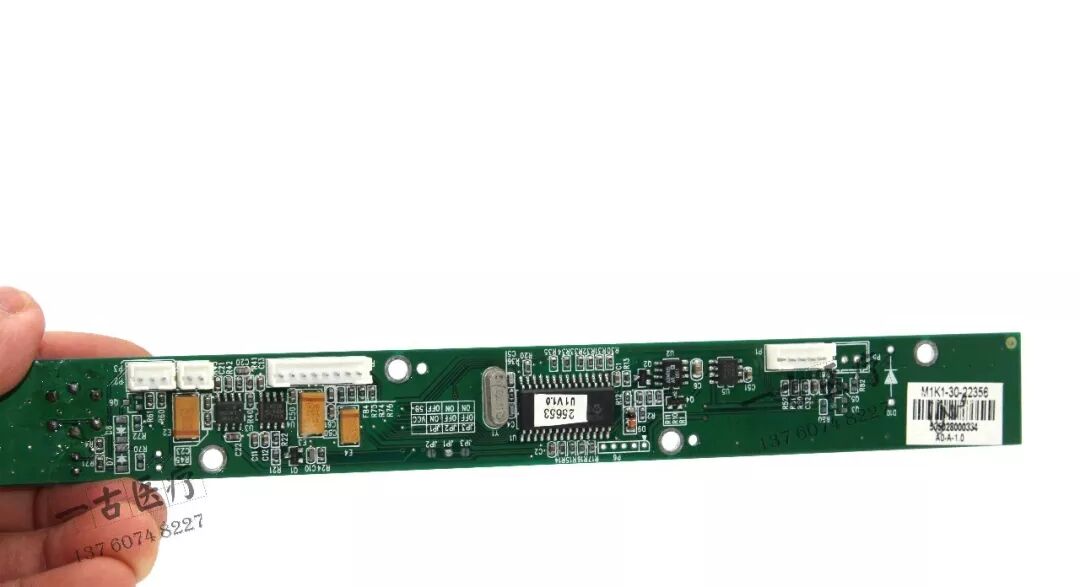

按键和编码器是系统的用户输入接口，通过它们用户把信息和指令输入到监护仪中。

电源部分:

电源是系统的重要组成部分，包括主电源、记录仪电源、背光板以及电池、风扇等部分。电源板将外部输入的交流市电转换为5V和12V的直流低压电源，提供给系统的各个组成部分。同样,LCD显示器对电源也有特殊要求。因此使用一个背光板。电池为系统在未接市电的时候提供短时间的电源，而风扇则是为了系统能够更好地散热。

其他辅助部分:

网络接口是多功能复用接口，提供100 BASE--TX以太网通信通道，以支持Hypernet和CMS网络协议；支持与PC机相连实现软件在线升级功能。

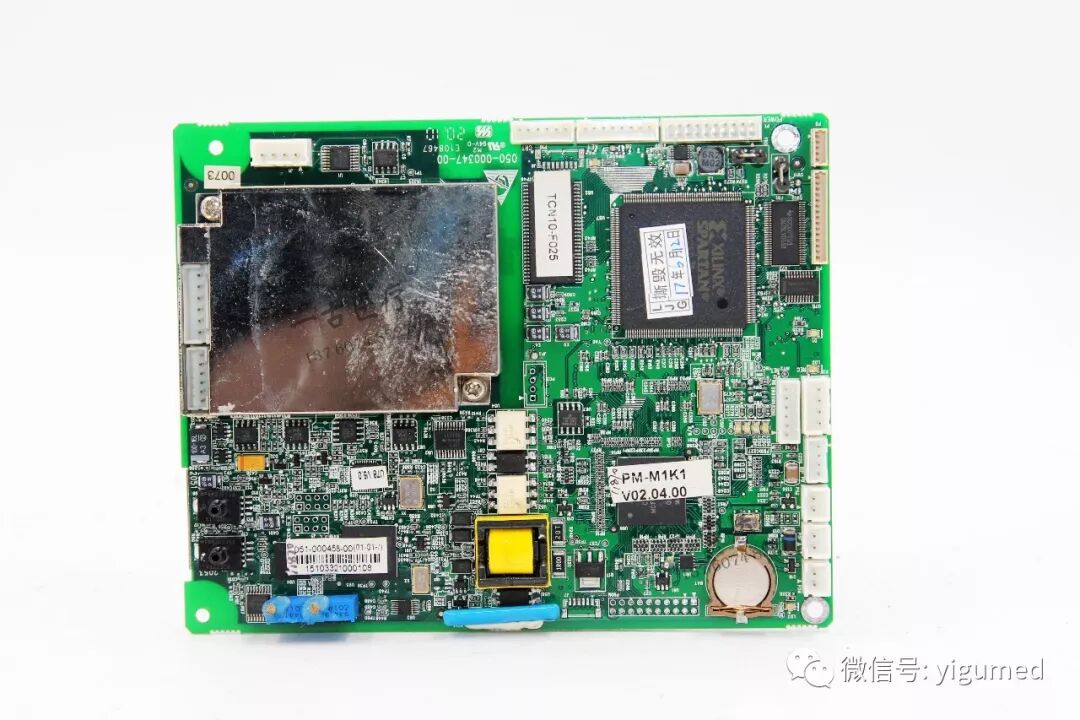

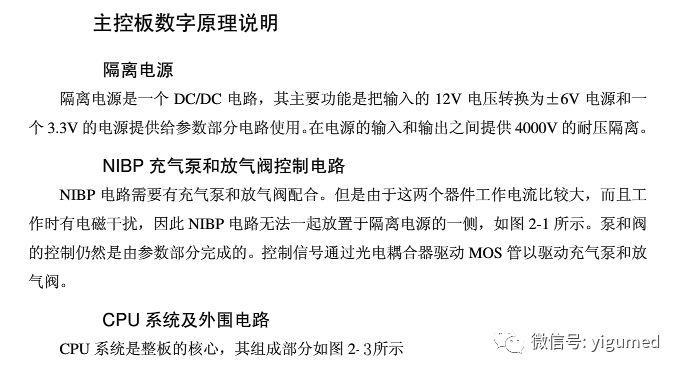

主控板的功能概述：

主控板是系统的核心，它完成的主要功能有：

1、对系统进行控制、管理、任务调度、参数板、记录仪、IBP板、按键板等

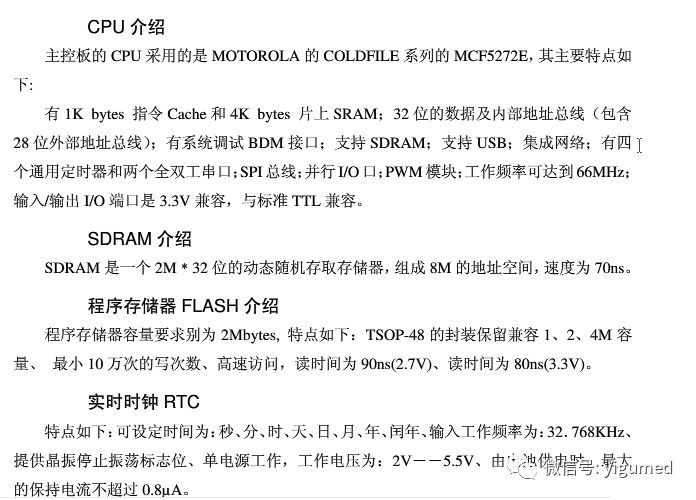

CPU采用的是MCF5272

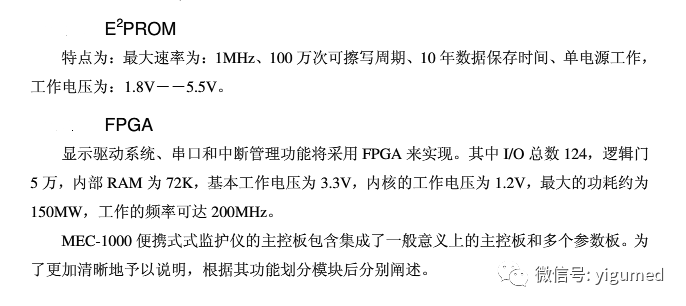

2、TFT屏的显示驱动，是用FPGA实现；

3、设计2路拓展串口，是用FPGA实现；

4、若系统产生故障能提供报警功能

5、有实时时钟、硬件看门狗和相关参数存储功能

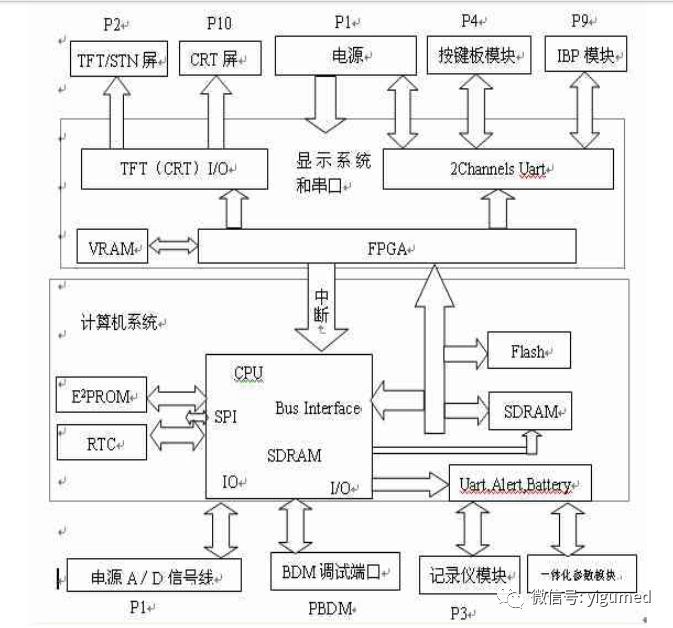

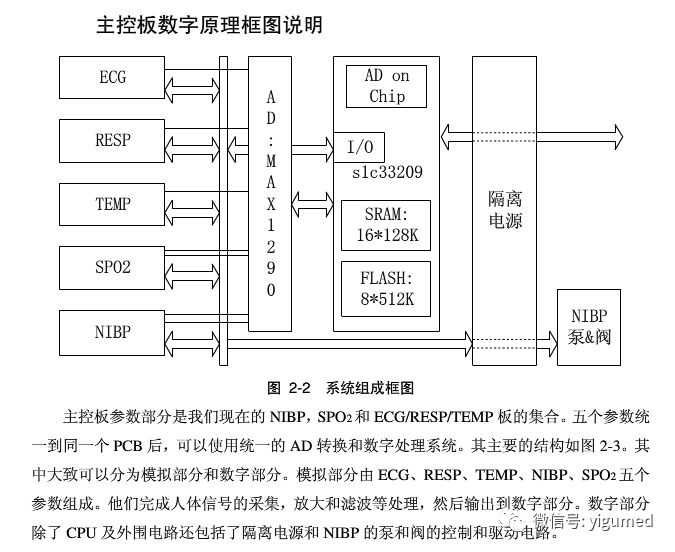

根据主控板的系统结构图，主控板由二部分电路构成，即计算机系统、显示驱动系统（串口）的电路。其中计算机系统包括CPU、DRAM、Flash、RTC、EEPROM、A/D、D/A、WDT等，另外还提供一些I/O端口，如2路串口等。显示驱动系统包括FPGA、SRAM、2路串口、中断连接器、并加TTL暖冲驱动电路。

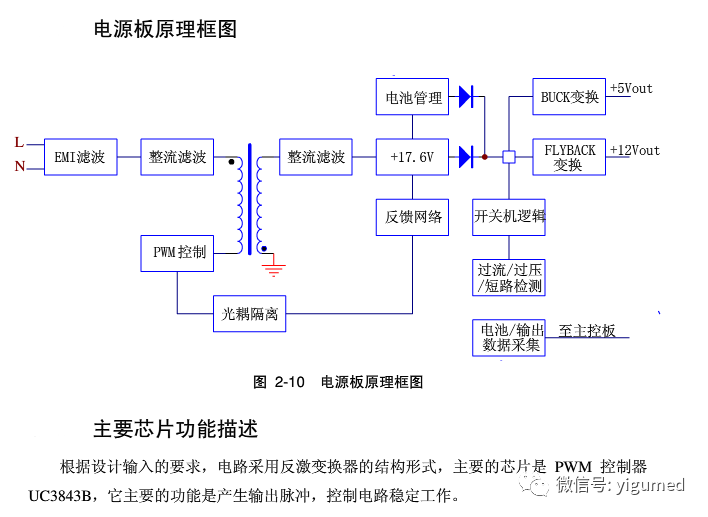

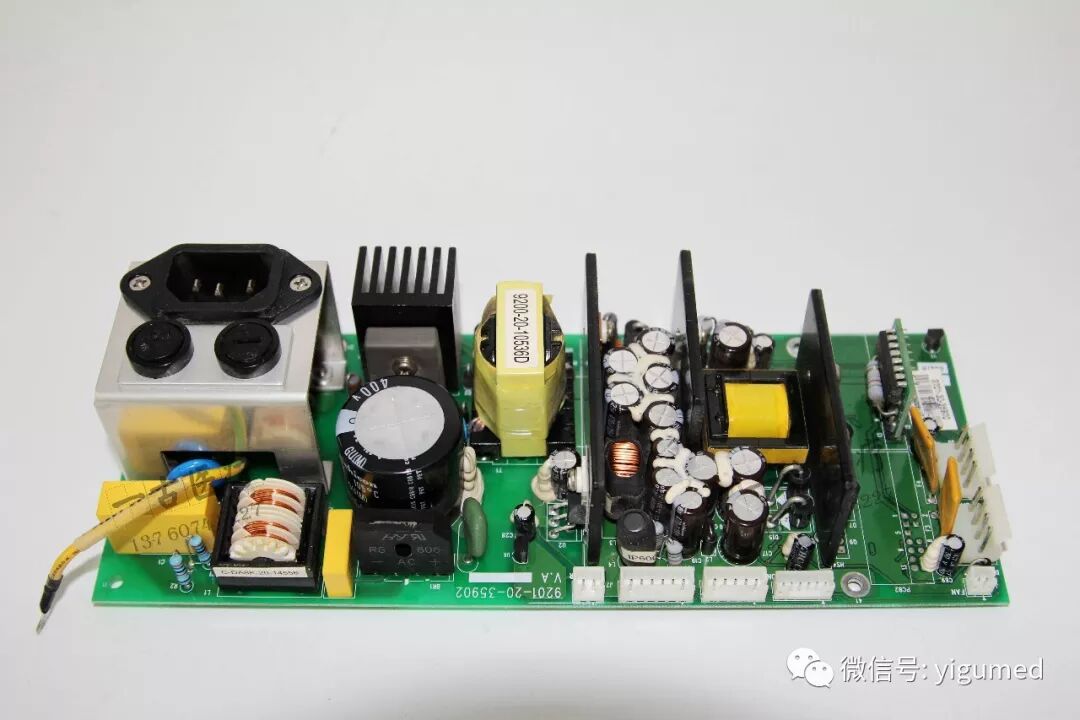

MEC-1000电源板性能:

1、交流输入电压：100V AC～240V AC

2、交流输入电流：小于1.6A

3、交流电压频率：50/60HZ

4、工作环境：温度范围为0°～40°；湿度范围为15%～95%

5、四路输出电压5V/12V/13.4V/记录仪输入电压。

6、5V输出具有短路保护功能，13.4V输出具有短路、过流、过压保护功能。

7、电源板具有软开机功能。

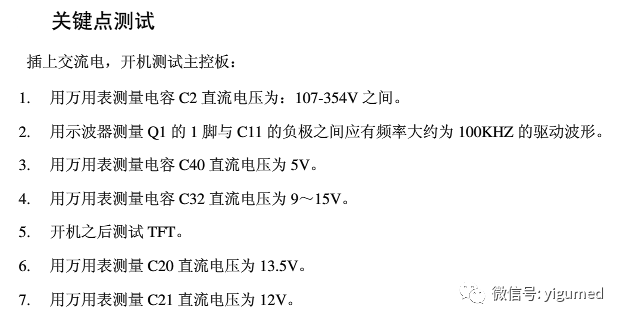

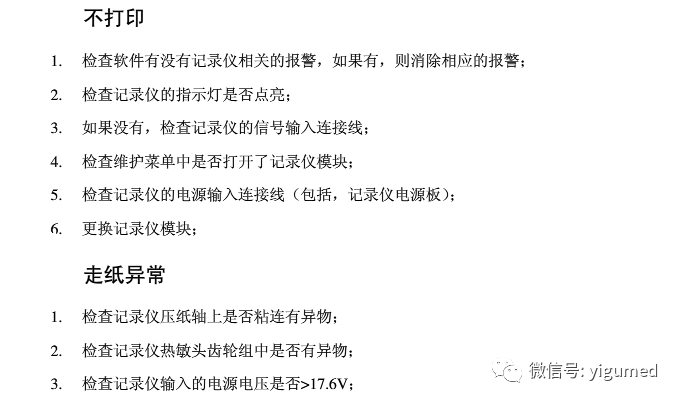

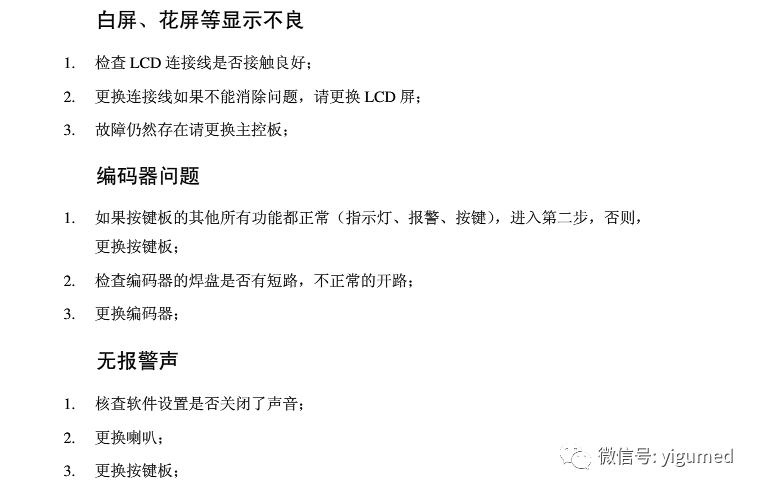

常见故障排除:

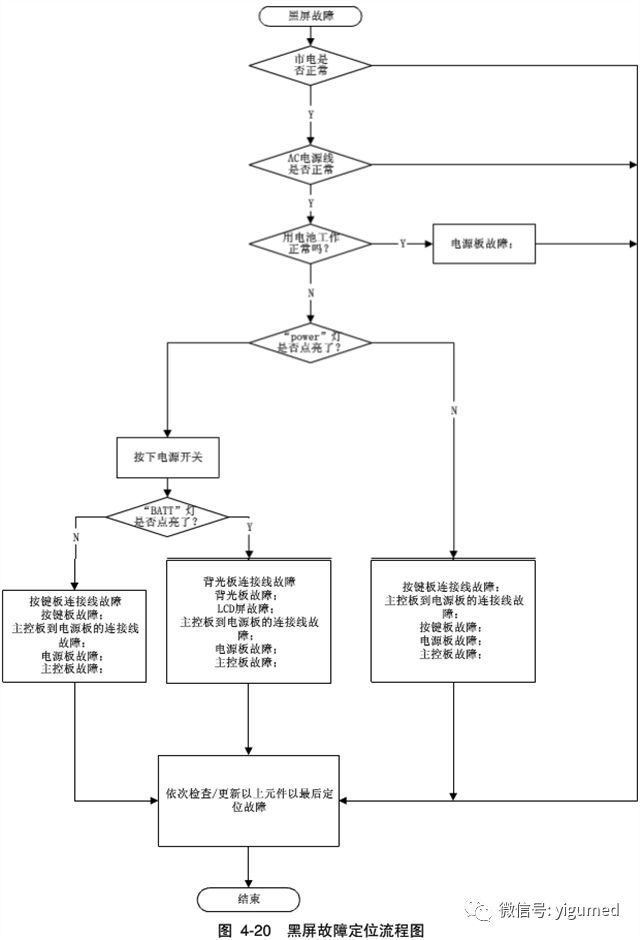

黑屏：
