机器类型：超声诊断仪

机器型号：百胜Mylab50xvision

1. 故障现象

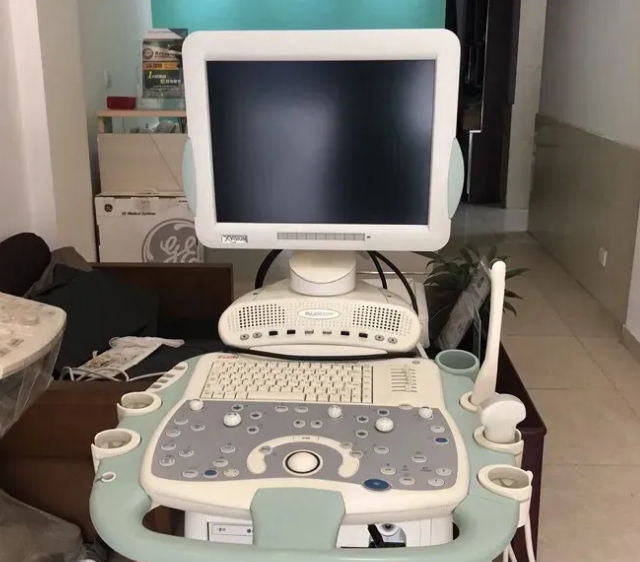

彩超机器开机正常，但进入超声工作界面后图像区域无任何显示。

百胜彩超怎么样百胜Mylab50xvision彩超故障维修_https://www.jmylbn.com_新闻资讯_第2张

2.故障分析

由超声机器工作原理分析，超声机器在启动后，电源部分供电探头接口板，接口板内部继电器工作，连接机器的探头工作，超声前端部分控制发射超声波及接收回波并进行模数转换传输数据至后端处理部分，数据流经过后端处理后形成图像输出至显示器及通过机器输入输出设备输出至工作站。

3.故障检测

拆开探头接口板，观察机器内部结构仅由3块板块组成，分别为FE板、BE板和POWER板。由于机器正常启动后，仔细辨听探头有正常工作声音，且该机器有2个探头均无图像显示，首先排除探头接口板及探头本身故障可能，打开机器Color模式和PW模式，机器图像区域正常显示该工作模式，排除超声后端部分即BE板故障可能。此时故障可能集中在FE板及POWER板，该机器超声前端部分功能集中于FE板，而POWER板则负责各电压正常输出，更换POWER板测试机器仍出现相同故障，最后确定FE板问题。更换FE板，故障排除。

4.彩超的维护与保养

1、建议每周使用温和的洗涤剂和湿润的抹布清洁仪器的所有外表面。

2、清洁时要将机器电源开关拔到 OFF，并将电源线拔掉，抹布要拧干。不得使用强溶剂清洁仪器外壳。

3、清洁仪器键盘和显示屏时，注意不要将液体流到仪器内部及键盘内，不要刮擦显示屏。
