心电图器怎么用双腔起搏器最常见的2种工作方式及BFS_https://www.jmylbn.com_新闻资讯_第1张患者是双腔起搏器，DDD起搏模式。

心电图器怎么用双腔起搏器最常见的2种工作方式及BFS_https://www.jmylbn.com_新闻资讯_第2张

心电图器怎么用双腔起搏器最常见的2种工作方式及BFS_https://www.jmylbn.com_新闻资讯_第3张

心电图器怎么用双腔起搏器最常见的2种工作方式及BFS_https://www.jmylbn.com_新闻资讯_第4张

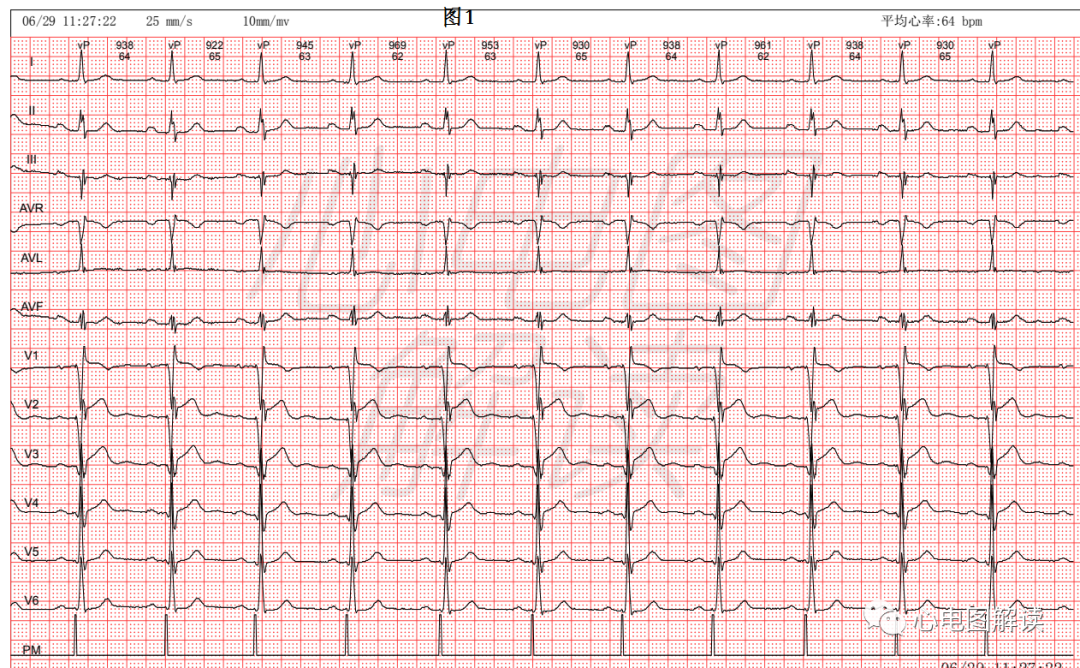

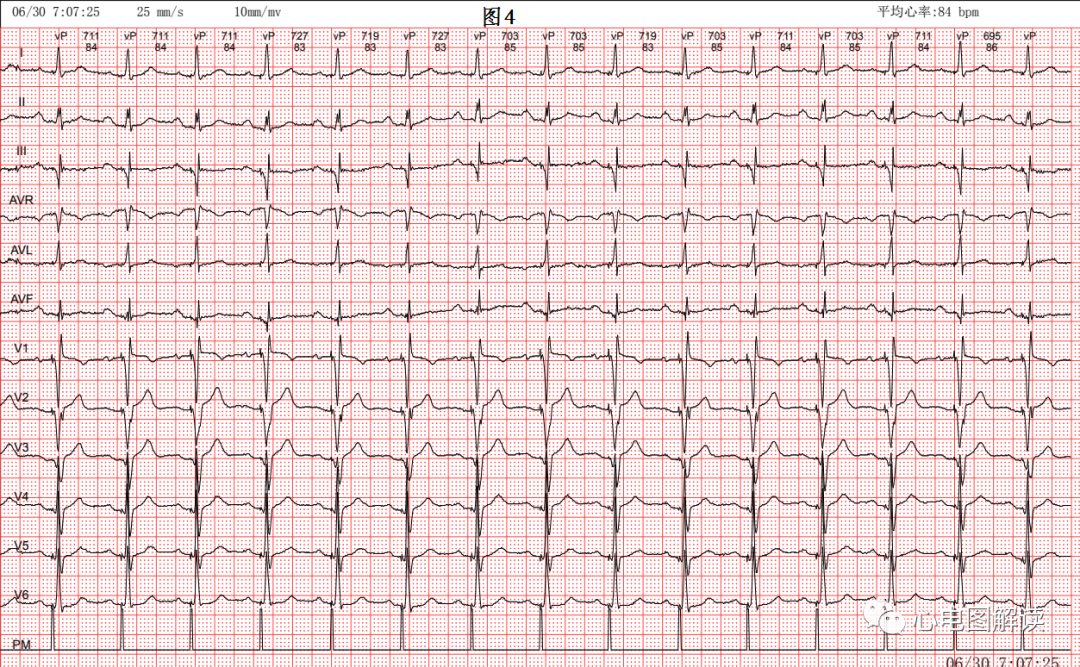

图1、图2、图4心电图分析：

不同心率下的VAT起搏方式图。
P波为窦性，频率64bpm、68bpm、84bpm，P波起点0.2s后出现心室起搏。
可见窦性P波后继以起搏的QRS波，呈1:1频率跟踪方式。
自主心房率在起搏器低限频率与高限频率之间, PR间期长于设置的AV间期。
图2的R5是自身心搏，房室呈1:1传导，也不能完全排除室早。

心电图器怎么用双腔起搏器最常见的2种工作方式及BFS_https://www.jmylbn.com_新闻资讯_第5张

心电图器怎么用双腔起搏器最常见的2种工作方式及BFS_https://www.jmylbn.com_新闻资讯_第6张

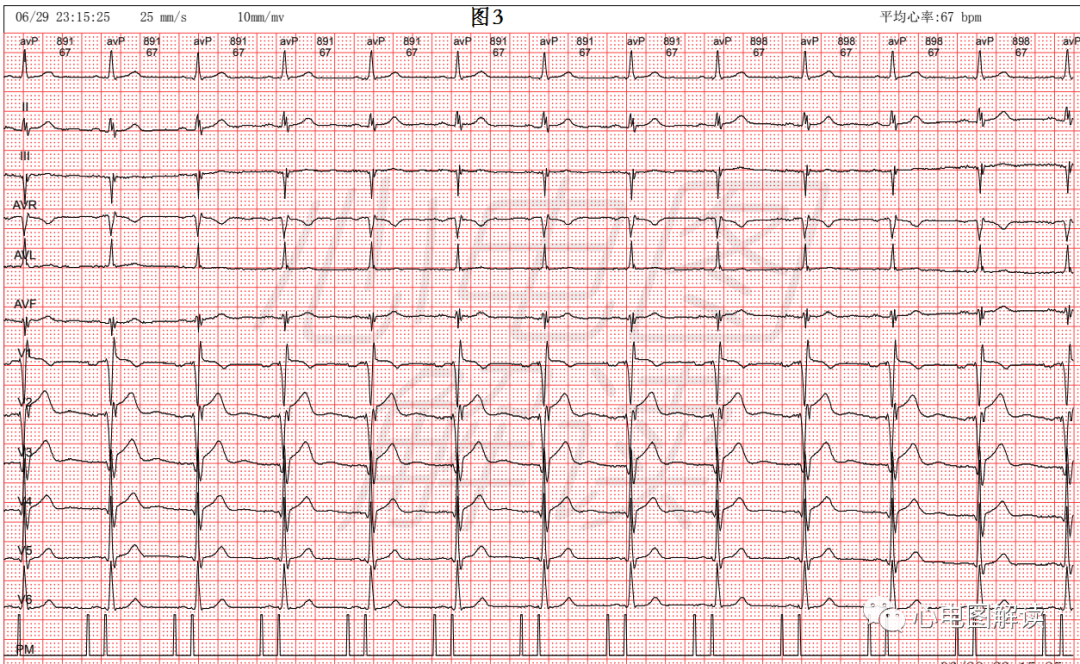

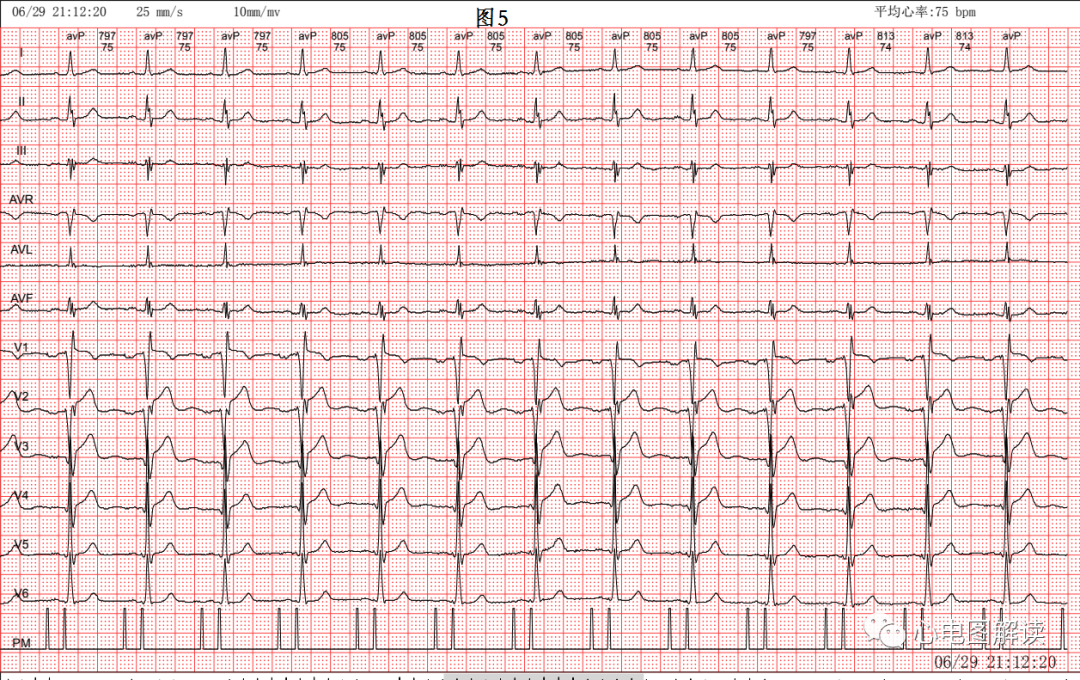

图3、图5心电图分析：

1.DDD起搏器，心房感知和起搏、心室感知和起搏的DDD起搏方式，呈房室顺序起搏。
2图心率分别为67bpm、75bpm，说明有频率适应性功能。
2.起搏器心电图未见异常。

心电图器怎么用双腔起搏器最常见的2种工作方式及BFS_https://www.jmylbn.com_新闻资讯_第7张

心电图器怎么用双腔起搏器最常见的2种工作方式及BFS_https://www.jmylbn.com_新闻资讯_第8张

心电图器怎么用双腔起搏器最常见的2种工作方式及BFS_https://www.jmylbn.com_新闻资讯_第9张

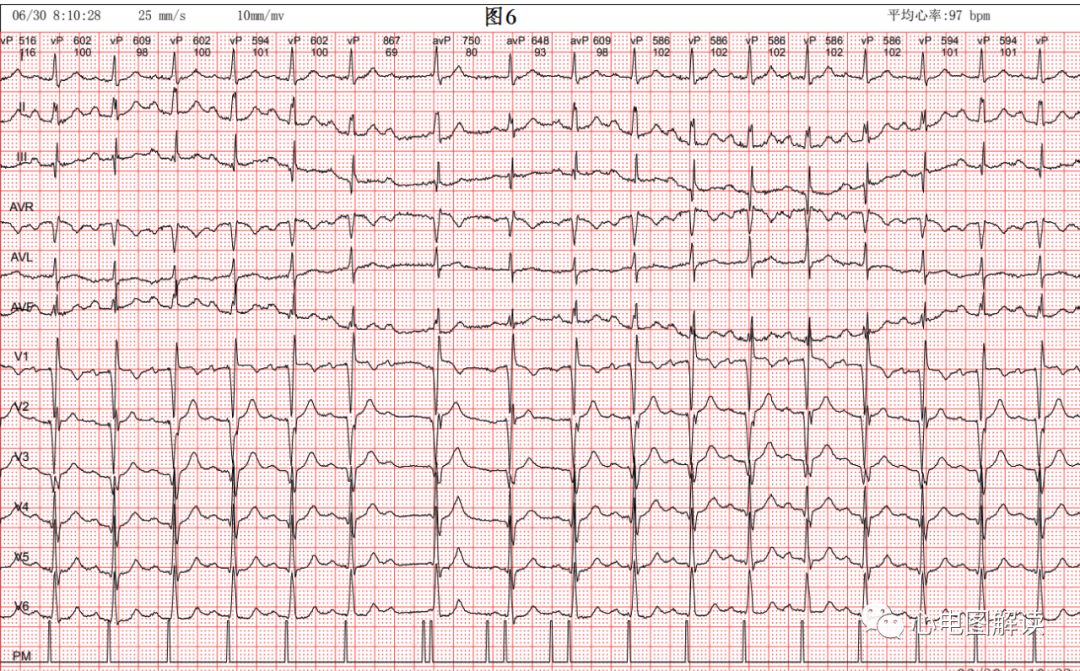

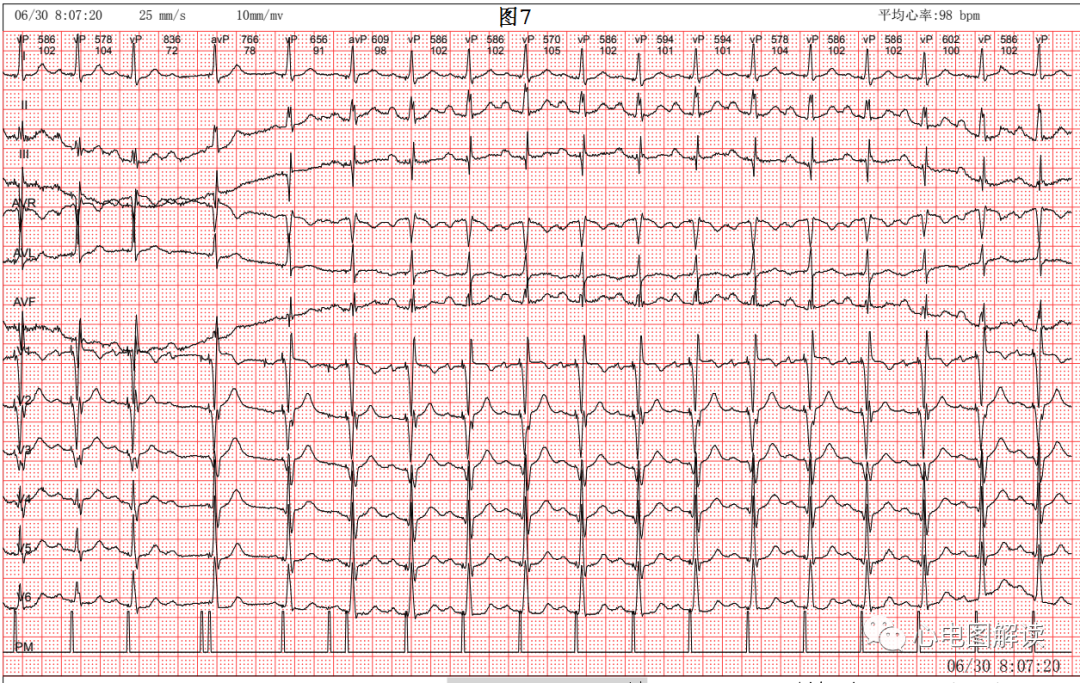

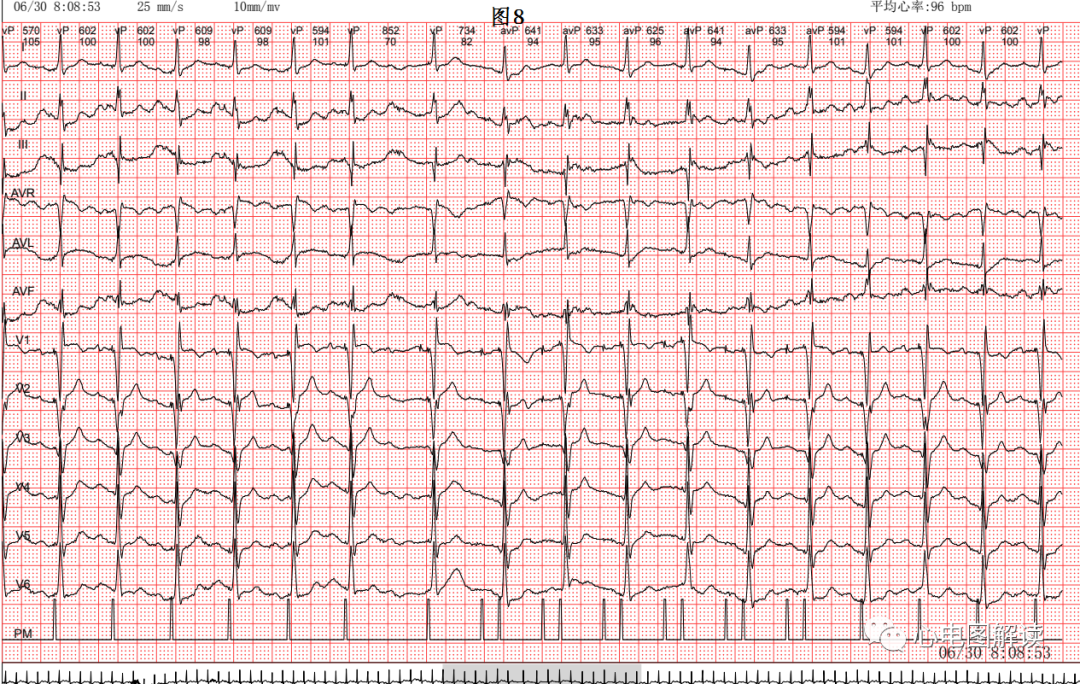

图6-图8心电图分析：

在长RR间期里都可见自主P波，其后一定时间（固定值）后发放心房起搏，AP（心房起搏）后80ms发放心室起搏，并进行模式转换。考虑是空白期房扑搜索( BFS )功能。

心电图器怎么用双腔起搏器最常见的2种工作方式及BFS_https://www.jmylbn.com_新闻资讯_第10张

相关知识点：

2010年制订了“上海市心电图质量控制”及“常规心电图诊断书写规范”手册.

1、自身心律；
2、自身心律失常；
3、起搏心律
4、起搏功能及起搏器特殊功能
5、起搏器故障
例：（1）窦性心动过缓伴不齐（62BPM）
（2）频发室性早搏
（3）DDD起搏器，呈AAI形式起搏（55BPM），功能良好
（4）部分室性早搏时见心室安全起搏。
例：（1）心房颤动
（2）完全性右束支阻滞
（3）VVI起搏器（60BPM），感知带动良好，心室起搏呈融合现象
（4）可见心室阈值检测功能，部分由备用脉冲带动心室

二、窦性心律与VVI起搏心律形成房室分离时的诊断书写：
1、如二者形成完全性房室分离时应报各自的频率，由于无法确认房室传导阻滞的程度，原则上可不诊断房室传导阻滞：
例：（1）窦性心律（68BPM），均未下传心室；
（2）VVI起搏器（60BPM），带动良好；
2、如二者形成不完全性房室分离时，应将自身心律失常诊断在先，从中体现起搏器工作的状态：
例：（1）窦性心律（75BPM）
（2）II度I型房室传导阻滞；
（3）VVI起搏器（60BPM），感知带动良好。
例：（1）窦性心律不齐（64BPM）；
（2）VVI起搏器（60BPM），感知带动良好。

三、AAI起搏器合并传导阻滞及加速传导时必须诊断。
例：（1）窦性心律不齐（62BPM）；
（2）AAI起搏器，感知带动良好；
（3）I度/（II度I型或II型）房室传导阻滞。例：（1）窦性心律不齐（62BPM）；
（2）AAI起搏器，感知带动良好；
（3）心室预激A型

四、DDD起搏器的定义书写：
1、本次心电图只出现1 种起搏模式，诊断书写定义为双腔起搏器；
2、本次心电图出现2种或2种以上的起搏模式，书写定义为DDD 起搏器。
例：（1）窦性心律
（2）频发房性早搏
（3）双腔起搏器，呈VAT形式起搏，起搏器功能良好。
例：（1）窦性心律不齐（62BPM）
（2）DDD起搏器，呈VAT形式起搏及房室顺序起搏（60BPM）
（3）起搏器功能良好
3、本次心电图中出现双腔起搏器的特殊功能，书写定义为DDD 起搏器

五、三腔起搏器：三腔起搏器的运行模式应视为DDD起搏器的运行模式。
1、双房右室起搏：与 DDD起搏器心电图一致。适用于治疗病窦并有房室传导异常 合并房内阻滞的阵发房扑和房颤的患者。
2、右房双心室起搏：QRS 变窄，非左束支阻滞的形态，心室起搏信号可见 2个，2个信号间的时间在20ms 左右。适用于治疗心衰病人。
3、在不能确定三腔起搏器时，可以双腔起搏器的格式书写报告。
（1）窦性心律，心室起搏，可直接书写：
A、窦性心律，
B、起搏器呈VAT形式起搏。
（2）房室顺序起搏：
A、QRS窄，非束支阻滞型，可书写为：起搏心律，呈房室顺序起搏
或：三腔起搏器，呈房室顺序起搏
B、QRS呈束支阻滞型，应书写为：起搏心律，呈房室顺序起搏，QRS呈左（右）束支阻滞。
