超声探头既是发射器，也是接收器，是整个超声设备中的关键部件。探头种类繁多，结构型式也各有不同，探头的性能直接影响超声波的特性，影响超声的成像效果，选择合适的探头进行超声扫查，才能得到相对准确的检查结果，今天，我们来一起学习了解下超声探头的构造和原理。

下一期将分享探头的分类和应用。


01

超声探头的构造

ULTRASOUND
凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第2张

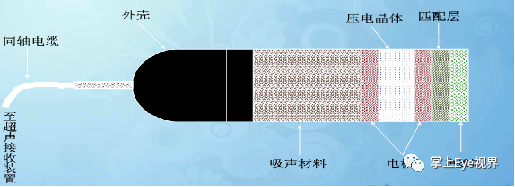

超声探头主要由压电晶体、吸声材料、声透镜、匹配层、电缆接头和外壳等材料构成，其中压电晶体是最重要的组成部件。

凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第3张


压电晶体：主要是在发射时将电信号转换成超声波，在接收时将超声波转换成电信号。

吸声材料：作用是吸收晶体背向辐射的超声，减少或消除晶体两端之间超声的多次反射造成的干扰；增大晶体阻尼，使发射脉冲窄，从而提高分辨率。

声透镜：（横/纵轴）轴向聚焦。

匹配层：主要作用是晶体辐射的超声有效进入人体，实现对人体组织的检查。换能器和人体之间声阻抗匹配。

电缆接头：连接探头和主机。
保护层和外壳：用于保护内部结构。

02
探头相关参数
ULTRASOUND
凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第4张

阵元：位于探头头部的压电晶体会被平均切割成若干部分，每一部分都是能够独立发射和接收超声波的最小单元，称之为阵元。阵元数越多，图像质量越好。

频率：探头发射超声波的中心频率，单位为兆赫兹（MHz）。频率越高图像分辨率越好，穿透力越差。

凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第5张

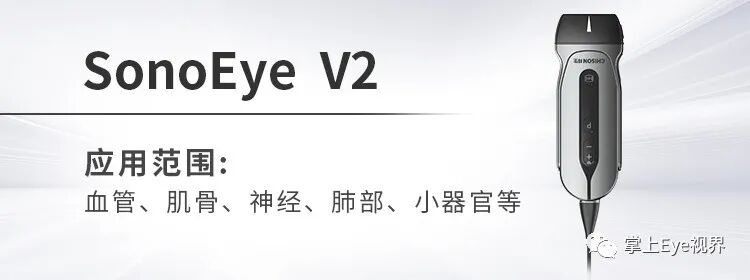

SonoEye V2高频线阵超声

频宽：探头所能接收回波信号的频带宽度。频宽越宽，能够接收到的信号越多，提供给医生的诊断信息也越多。
曲率半径：凸阵探头的阵元呈一弧形曲线排列，针对曲线上某个点的切线方向角对弧长的转动率称为曲率，通过微分 r 阵元来定义，表明曲线偏离直线的程度切点 。曲率半径是描述凸阵探头尺寸大小的指标之一。曲率半径越小，探头扫查角度越大。

凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第6张

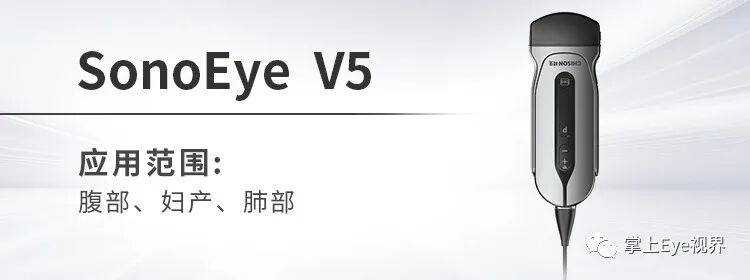

SonoEye V5低频凸阵超声


宽度：线阵探头的阵元呈直线排列，其排列长度称为线阵探头的宽度。宽度越宽，探头扫查的最大范围越大；阵元数不变的情况下，增加宽度会导致图像分辨率下降。

凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第7张

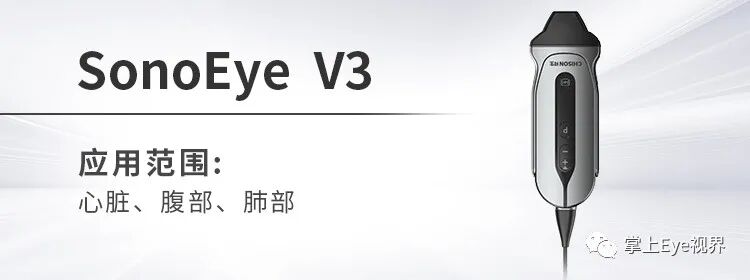

SonoEye V3相控阵心脏超声

扫查视野：凸阵和相控阵探头扫查时所成扇形图像的角度称为扫查视野。扫查视野的大小可以调节:扫查视野越大，观察的范围也越大，信息越多，帧率越慢。

凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第8张

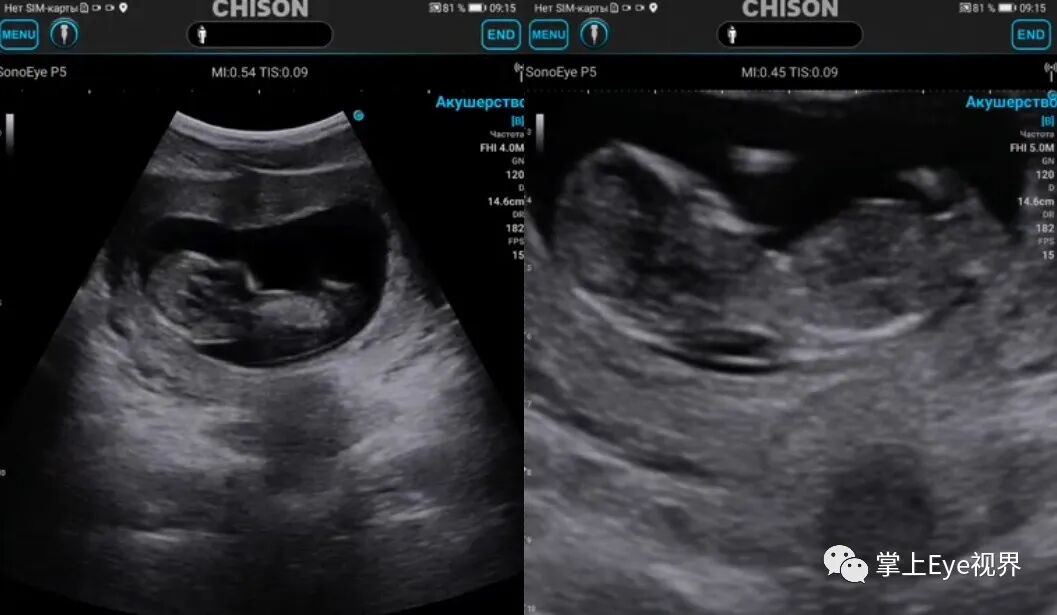

图左为正常深度，图右为放大后的，
图像所示为孕15W胎儿。

03

什么是压电效应？

ULTRASOUND
凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第4张

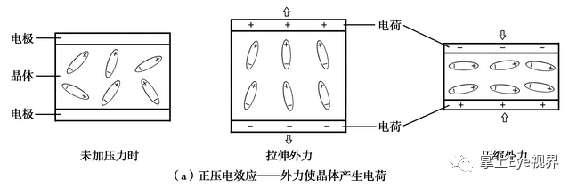

正压电效应：在某些晶体的一定方向上施加压力或拉力时，晶体的两个表面将分别出现  正、负电荷，即将机械能转变为电能，此现象为正压电效应。

凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第10张

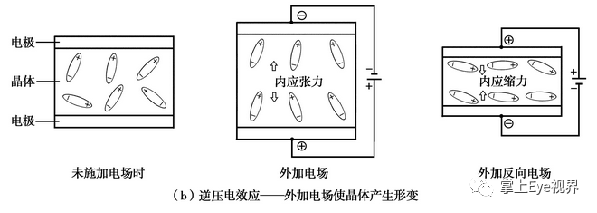

逆压电效应：把压电晶体置于交变电场中，晶体就沿一定的方向压缩或膨胀，即将电能转变为机械能，此现象为逆压电效应。


凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第11张



04

探头工作原理

ULTRASOUND
凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第2张

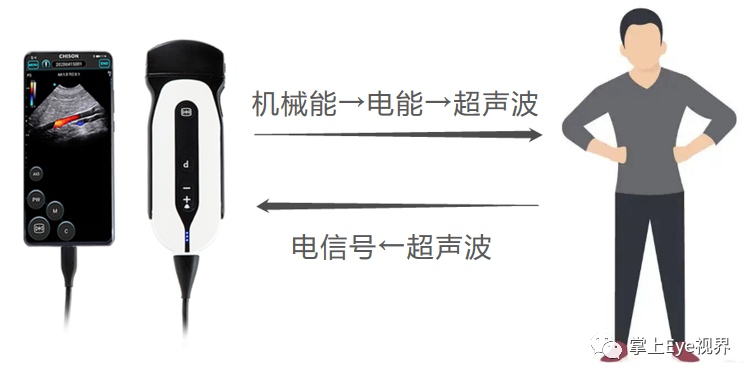

利用逆压电效应将电能转换成机械能（超声能量），发射超声波，超声波进入人体组织，反射回来的超声波（回声）作用于探头，即高频震动（外力）施加于压电晶体，产生高频电信号，经超声主机接受处理，在超声诊断仪屏幕上以图形的形式显示出来。

凸阵探头包括哪些超声基础 ｜ 探头的构造及工作原理_https://www.jmylbn.com_新闻资讯_第13张
