中国照明学会舞台电影电视照明专业委员会（简称“专委会”）邀请30余位专家组成四个调研组，于2020年9月至11月，先后赴杭州、广州、佛山、北京等地，对18家灯光骨干企业进行走访调研，形成电脑灯、常规灯具、控制·吊挂·工程3篇调研分析报告①。本文汇总调研报告中常规灯具的相关内容，并进行归纳总结和分析，与业内同仁分享。

本文涉及的企业有广州市浩洋电子股份有限公司（简称“浩洋”）、广州方达舞台设备有限公司（简称“方达”）、广州斯全德灯光有限公司（简称“斯全德”）、广州市彩熠灯光股份有限公司（简称“彩熠”）、广州佰艺精工有限公司（简称“佰艺精工”）、广东华晨影视舞台专业工程有限公司（简称“华晨”）、广州市升龙灯光设备有限公司(简称“升龙”）、广州市欧玛灯光设备有限公司（简称“欧玛”）、佛山市飞达影视器材有限公司（简称“飞达”）、佛山市毅丰电器实业有限公司 （简称“毅丰”）、北京星光影视设备科技股份有限公司（简称“星光”）、ARRI中国公司（简称“阿莱”）等。

舞台影视灯具主要有功能照明和效果照明两类。功能照明灯具，主要强调光源和光学系统能力，包括光谱连续性、一致性、色还原性能、光区控制能力、光斑均匀度等指标；效果照明灯具，主要强调机电控制能力、效果变换的丰富性、视觉冲击力等指标。随着技术的发展和进步，两种灯具的功能越来越融合，界线越来越模糊。按照习惯，本文仍把功能照明灯具归为常规灯具（简称“灯具”）范畴。

1 光源集成密度与混色均匀度不断提升

LED光源不仅在功率、亮度、工艺、集成度、发光效率、光谱、显色指数、稳定性、一致性等方面有明显提升，而且在色彩管理、调光曲线、温度控制、噪声控制、寿命以及灯具体积、重量等方面也更加成熟进步，当之无愧成为当今灯具主流光源。

LED光源越来越广泛地应用于灯具的技术基础是光源硬件的集成密度。集成密度控制着光输出方向性、光斑一致性等灯具关键指标。所以，光源集成方式一直是LED灯具生产研发的重点。

“阿莱”欧必德（Orbiter）灯具的ARRI Spectra集成光源，可调节的190颗6色LED灯珠采取特殊的密集排列，组成一个形似点光源的发光面，发光面积仅为L10光源的1/76，功耗相同，输出光通量更高；光源接近点光源，灯具可输出阴影边缘清晰可辨的硬光，指向性更好，在保证亮度的同时，很好地保证了光色的均匀一致。

“佰艺精工”采用飞利浦灯珠的最新铜基光源，集成密度大幅提高，单元功率已由4 W提高至10 W，光密度更高，接近点光源，灯具的光区可控性及光斑均匀度更好。

“星光”的仿太阳聚光灯LED芯片采用垂直结构设计，多种类LED密集排列，在发光部接近点光源的同时，令多种颜色LED合理排序分布，保证输出光斑颜色均匀，避免偏色。

2 研发色域更宽广的全光谱LED光源

近年来，越来越多不同色彩特征的LED组合发光体走向实用，为灯具提供更宽广、更自由的光谱实现方案，各种LED光源的光谱完整度不断提高。

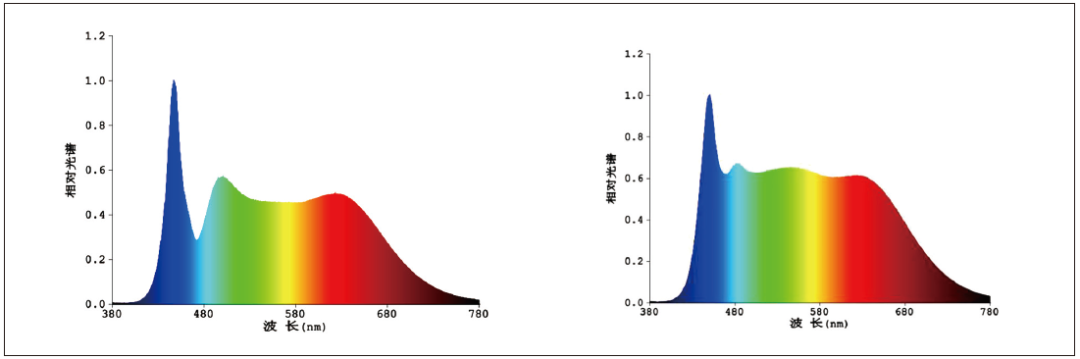

“星光”仿太阳光谱LED高显色指数聚光灯、平板灯，采用更多LED混色，弥补白光LED光谱缺失，灯具光谱接近太阳光；LED混色单元通过多种颜色LED排列分布，确保输出光斑颜色均匀无偏色（图1）。保持98以上的显色指数，实现灯具的白光光谱接近太阳光的水平。

图1 普通高显色指数光谱CRI=97、“星光”仿太阳光谱CRI=98

“毅丰”在弥补光谱连续性上寻找到新的发光体单元，针对传统光源的光谱断点加入拥有更宽的光谱分布黄绿色（Lime）发光体，填补红色、绿色和蓝色之间的空白，形成较平衡的混色系统（图2）。

图2 “毅丰”的RGBL混色系统

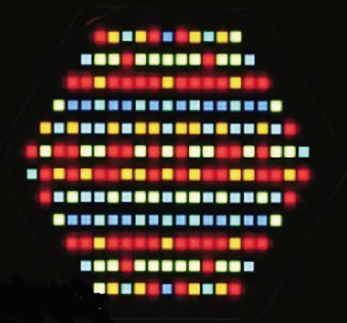

“阿莱”Spectra灯具的光源，由红、绿、蓝、橙、青和黄6色LED组合而成（图3），支持广色域，色彩更精准，可在整个色温调节范围内稳定保持较高的色彩准确度。

图3 “阿莱”Spectra六色集成光源

“佰艺精工”VIVI系列LED灯具采用7色色彩调光补偿系统管理光源，提高显色性，连续光谱支持更广色域， 比传统混色增加区域10%，2 000 K～10 000 K大范围色温变化，TLCI最高达96，Ra最高达98。

“飞达”可调色温灯具，采用红、绿、蓝、白、琥珀宽色域光源组，提供更宽的色域和更准确的颜色，显色指数大于90。

3 LED色彩管理系统各显其能

光源色彩管理，不仅指生产过程的配色和色彩校正，还包括使用中的过程管理以及多功能灯具的色彩变化控制管理等。

涵盖所有可见光光谱的发光体单元已实现量产，处理器等控制系统硬件的性能、运算速度、体积、集成度、稳定性等已满足灯具设备集成的要求后，灯具光色输出质量、光色稳定性、色彩变化控制等，已主要取决于光源色彩管理技术。

目前，可以做到的光源色彩管理主要包括色度、色温及光谱的测定、变化、补偿；调光、频闪、变色等动态光学输出；各参数输出一致性的测定与补偿；针对使用时间以及元器件老化造成的输出变化，给予功率或输出光通量的固定或动态补偿；针对温度及环境变化过程造成的各输出参数漂移的固定补偿或动态补偿；针对人为控制调整输出时造成的各参数漂移的固定补偿或动态补偿；调光曲线的固定设置或动态调整等。

通过日趋强大的色彩管理软件的控制，光源的光色输出稳定可靠，动态变化实现精准，很多设备在各种主动输出变化或被动环境变化过程中，均已实现多种参数线性稳定，大大提高了用户节目制作质量，也有效延长了产品寿命。以下几款灯具令人印象深刻。

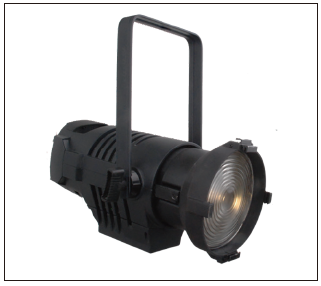

“佰艺精工”7色/9色光源灯具（图4），具有独立的个体颜色管理色彩校正系统，合成光谱精确可控，可根据不同的使用场景需求手动切换光源光谱模式。经过校正，同一批次或不同批次的灯具均可达到颜色一致性，光谱曲线接近阳光，色温随着亮度、温度变化保持不变，调光过程参数指标稳定。

图4 “佰艺精工”7色/9色光源灯具

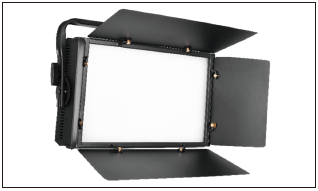

“斯全德”RGBW可调色温平板灯（图5），通过光源色彩管理技术控制RGBW光源，实现稳定一致的光输出。同一批次产品色温误差正负不超2%；调光10%～100%，色温偏差不超2%；产品初始色温和连续工作数小时后（达到最高温度时）色温偏差不超2%；2 700 K～5 600 K区间调整色温，均能保持显色指数95以上、TLCI值93以上。

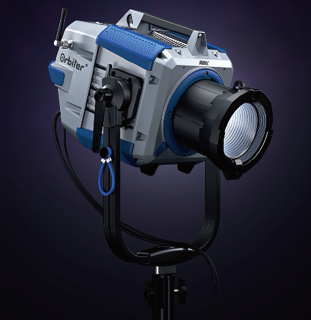

“阿莱”欧必德灯具（图6）的色彩感应模式能够识别周边的环境光特征，并以极高的相似度匹配。据介绍，它有两种测量模式，连续测量和间歇测量。连续测量模式不间断侦测环境光色变化，随时更新；间歇测量模式只在按下功能键后才会执行一次。色彩感应模式非常适合在环境光源频繁变化的场合中使用，无需人为干预，Orbiter自己就能和环境融为一体。

图6 “阿莱”欧必德灯具

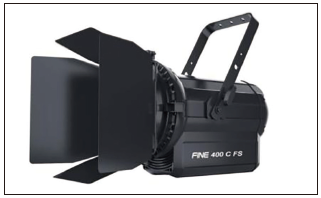

“彩熠”FINE 400C FS全光谱彩色螺纹聚光灯（图7），通过HSIC色彩管理系统，实现2 800 K～6 300 K色温变化过程中光源功率维持稳定，且Ra和R9仍然保持在93以上，混色均匀，所需颜色可快速调用。“彩熠”PANEL系列平板灯色温调整范围2 800 K～10 000 K，色温调整过程中，光效可达63 lm/W～76 lm/W，显色指数可保持Ra≥93、R9≥90，具有良好的稳定性和一致性。

图7 “彩熠”FINE 400C FS全光谱彩色螺纹聚光灯

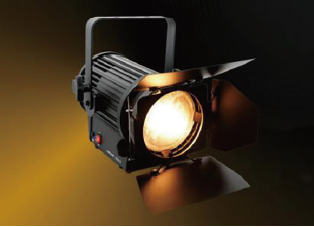

“方达”2016年起推出的小太阳系列螺纹聚光灯（图8），经过多年来不断改进完善,可实现连续光谱，可调色温、颜色；该灯具色彩管理为三要素控制概念，可手动或通过DMX信号动态调整灯具色温及色彩饱和度。

图8 “方达”小太阳7 LED平凸聚光灯

“星光”的颜色匹配管理技术，可通过控制不同发光单元的LED数量、功率、光通量的比例，根据需求计算出各种色光的比例值。为此开发了一系列配色软件，通过输入各个颜色LED的光谱数据，计算得出配色最佳比例。通过全色域色彩管理，彩色聚光灯（图9）可以出射高显色指数、色温1 600 K～25 000 K白光，且所有色温点在黑体辐射线上；也可以出射超广色域的任意色调和饱和度的彩色光，输出界面使用HSIC模式，可以直接调整色调和饱和度。

图9 “星光”仿太阳光谱LED彩色聚光灯

通过光源管理技术控制全色域发光单元，固定或动态绘制光谱，从理论上消除彩光灯具与白光灯具的界限；而光源的色相、色温、白光的显色性等指标，在可以随意调节及补偿光谱的情况下，也不再存在固定边界。未来的使用场景中，只要提出需求光谱，无论是任何色温的白光，还是任何色度的彩光，或者是模拟任何场景的混合光，理论上都可以在同一台灯具瞬间实现。

4 光学系统优化设计

如果说光源是常规灯具的发动机，那么光学系统就是灯具的变速箱，没有好的输出方式，再强大的发动机也转化不成车速。灯具光学系统设计，不仅与光的亮度、方向、光质、角度、光区控制等相关，还会影响到灯具的显色指数和亮度色温一致性等指标。

调研中对常规灯具光学系统的关注，主要集中于输出光质、光斑均匀度、光斑衔接方式、色温均匀度、指向性、手动或自动变焦等光学动态特性，以及自动化控制等方面，进步可圈可点。

“飞达”PH-LED600 LED光源模组追光灯（图10），除在光源和散热等方面达到良好性能外，光学系统做了优化设计，光质、光斑、光控特性有了很大提升，灯体设计同样新颖独特。该灯具通过内置线性CTO色温片，实现3 000 K～6 500 K色温手动可调；通过内置雾化片，可对光斑进行柔化处理；可选配换色器，根据不同的使用场合和使用要求，可输出彩色光斑。

图10 “飞达”PH-LED600追光灯

“方达”FDL-J200L-P/J400L-P灯具，光学系统采用高效非球面平凸聚光柔光镜，提高灯具的光效，确保灯具光色纯正，方向性好，400 W灯具25 m距离照度可达850 lx，适用于远距离投光，出光角度5°～60°，光斑效果介于成像灯与螺纹聚光灯之间，灯具变焦范围大，光斑均匀，光线柔和。

“佰艺精工”LED聚光VIVI系列采用光源固定、螺纹镜移动的电子变焦系统，增加专利设计的断电后位置记忆功能，断电后可准确复位。LED聚光灯VIVI系列做到融合菲涅尔灯具从泛光到点光的连续对焦和柔和均匀光场的特性。它充分利用LED技术，并对色彩和光密度进行完全控制。VIVI系列成像灯实现了光斑边缘虚化，其成像灯中心边缘光比4:1，解决了光区控制和光斑自然衔接的平衡问题。

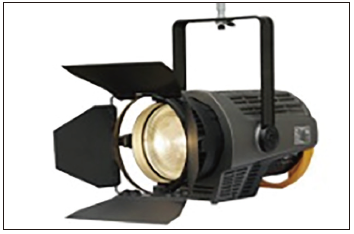

“华晨”100 W/200 W LED柔光型聚光灯（图11），内置柔光透镜组、照度高、光质柔和，可选配防眩光膜，有效解决眩光问题。该灯具既可作聚光灯，也可做柔光灯，适用范围广。“华晨”的聚光灯，在菲涅尔透镜的平面增加柔光颗粒，便于控光的同时，既获得了柔和均匀的光斑，又减少了加装柔光纸而带来的光损失，拓展了使用场景。

图11 “华晨”100 W/200 W LED柔光型聚光灯

5 电脑聚光灯

电脑聚光灯，通常指聚光灯加装一维或二维机械臂，实现自动化调光对光，进而拓展到电子变焦、自动遮扉等多项机械动作的自动化，从而提高布光精度，解放调光过程中大量人力手动工作，提高节目制作效率。本文暂把这种灯具称为“电脑聚光灯”。

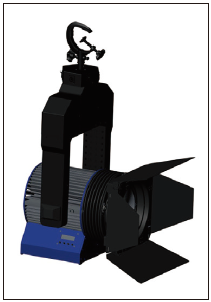

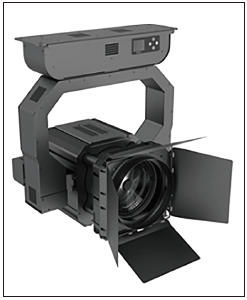

“华晨”电脑聚光灯（图12）具有水平、俯仰、聚焦、4个扉页独立开合和灯口旋转等共八个动作，切光精确。采用绝对值编码器及双DMX512信号输入，断电不复位，确保布光安全。相比于常规面光灯具，减少人工对光的工作量和时间占用；相比于用切割灯作面光灯具，这款灯具的光质更好，又避免了切割灯功能的浪费。

图12 “华晨”电脑聚光灯

“飞达”PH-LED500（图13）的电动变焦版本，可以通过镜头伸缩达到10°～45°自动调焦，还可以选配演播室专用的多动作控制套件，可进行水平旋转和垂直俯仰等动作，满足演播厅多分区多场景快速切换要求。

图13 “飞达”PH-LED500

6 电脑灯作为常规灯具使用

除了常规灯具自动化，可做“常规照明用途”的电脑灯同样值得关注，即高显色指数电脑灯的常规照明应用。包括切割灯、WASH灯以及其他专门设计的特定照明用途电脑灯。

常规照明应用中，电脑灯与自动化常规灯具，在不同场景下各有优势。二者对用户需求的区别，除功能冗余度和灵活性不同外，更主要的是断电或还原信号后设备是否复位，这一点直接关系到位置精度。在综艺类场景中，灯光师有时会希望用同一组灯具同时解决多个场景的照明需求，即一场节目中频繁出现多次场景变换，此时要求面光灯具方便拆卸安装，灯具的机械运动迅速、变换灵活，此时电脑灯类面光灯具作用凸显。

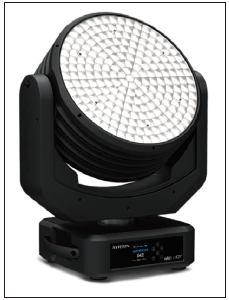

“浩洋”A88（WILDSUN-K25）LED自动化高清投光灯（图14）针对高清摄像设计，可对LED光源分组控制，600 W白光LED，光输出63 000 lm，稳定且不闪烁。该设备采用防眩光全息滤光片，蜂窝镜头系统，具有5:1的变倍系统。

图14 “浩洋”A88 LED高清投光灯

“毅丰”特别为多种场地情况研发的AM1摇头可变焦面光灯（图15）， 10°～40°开光角度，铺光范围大，光斑均匀，CRI≥95。该灯定位方式为电脑灯式定位，其匹配自带磁定位系统的16 Bit精度扫描和水平垂直位置自动校正功能，可以达到较高的定位精度。

图15 “毅丰”AM1摇头可变焦面光灯

“升龙”超远程面光灯（图16），以电脑切割灯为基础，取消图案轮等效果功能，保留切割系统。直径200 mm超大光学镜头，亮度高，射程远，50 m照度可达3 000 lx以上。BEAM模式变焦范围4°～45°、WASH模式变焦范围7°～68°，采用4切片可90°旋转切割系统，八个方位独立控制。

图16 “升龙”超远程面光灯

7 灯体设计更加灵活实用

灯具设计在满足基本功能之后，创新设计逐渐从追求亮点转变为解决痛点，不断为行业发展和设计师创作提供新思路、新手段。

“飞达”的PH-LED800SL电影拍摄太空灯（图17），采用模块化设计，可根据拍摄场景需求，在一分钟内快速拼装成8头、16头的太空灯，且无需任何工具。总重量比市面上同类型灯具的12头还轻，灵活快速应对各种场景。

图17 “飞达”PH-LED800SL太空灯

“方达”防水成像灯，融合自动切割片设计，可由DMX信号控制切割光斑，比传统手动成像灯工作效率更高。

“阿莱”欧必德灯具的灯光快装接口（QLM）支持安装各种形式的灯头配件，借助这种新颖的快速接口设计，可轻松实现互换式光学配件。

8 个性化功能模式选择与互换时代

作为对用户个性化需求的回应，各厂家推出多模式选择/切换功能，用预设定制的方式，避免大规模定制的低效率和高价格。灯具模块化互换功能的发展，各种宏功能的预置等，都为用户提供个性化便捷选择。

“佰艺精工”的多个产品提供手动模式切换功能，包括低噪（250 W）和无噪模式（200 W）切换；恒照度/恒功率切换；光源Ra优先与TLCI优先切换；平板灯不同扩散镜片，不同角度规格的格栅选择；SOPA系列交流电与直流电供电选择。

“华晨”100 W/200 W柔光型聚光灯，伸缩式调焦功能为用户提供手动／电动两种模式可选；在供电方式上也提供交流电/电池两种模式可选。

“阿莱”欧必德灯具系列产品和“佰艺精工”VIVI系列产品，都为用户提供多种可互换式光学配件，能够通过标准接口匹配各种类型的镜头或灯头，同时不牺牲光束、输出能力或色彩品质，其中包括定焦、变焦、聚光灯、天幕镜头，以及开面型反射器、追光筒、灯笼、柔光箱等。

“方达”8色天排灯，2020年成功实现行业专家建议的内置常用色功能，为用户提供极大便利。

这些丰富而贴近实用的用户选项，来自节目灯光制作一线需求，又更好地服务于一线用户，日渐增强的用户意识可见一斑，一个良性市场循环反馈机制已经成型。

9 不断提升的散热技术

众所周知，高功率LED芯片在工作时产生的热量，会导致光衰加剧，降低使用寿命。而且散热风机的噪声，也是用户诟病的焦点。如何散热一直是LED灯具研发的重点，如何静音更是重中之重。对此，各厂家进行不懈地探索，采用一些创造性的技术手段，对提高灯具的稳定性、一致性和使用寿命都起到主要作用。

“斯全德”200 W全光谱LED平板灯，采用专利智能风扇技术，风扇转速随功率变化，有效降噪。该灯具光源采用半功率使用，通过冗余功率使产品光效高、温度低，也延长了灯具使用寿命。

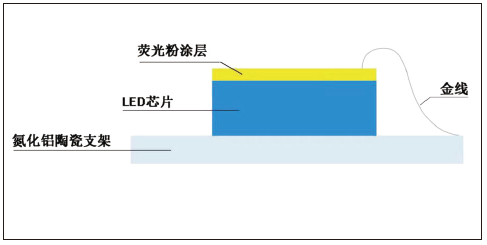

“欧玛”的芯片封装支架采用高导热氮化铝陶瓷基板，通过压焊共晶工艺，将垂直蓝光芯片共晶焊接到基板上（图18）。该工艺可以将多余焊料挤出接触面外，从而能够很好地降低热阻，在保证高显色指数的同时，不损失高照度。

图18 “欧玛”芯片结构示意图

“华晨”平板柔光灯采用石墨烯散热，做到无风机，因此无噪声，特别适合戏剧和电视演播室照明。电脑聚光灯、LED柔光型聚光灯也采用相同的技术，散热效果非常好。

“飞达”采用经过特殊表面处理的高导热合金散热器，有效增加散热面积，结合外壳大流量对流散热孔，散热效率比同类型产品提高20%。PH-LED450系列成像灯、PH-LED500系列全彩聚光灯、PH-LED450L螺纹聚光灯，采用散热效果极其高效的液冷散热器，结构紧凑体积小，优异的风道设计确保良好的散热效果。

“佰艺精工”VIVI系列新光源选用高耐热等级元件，耐热85°C，并成功实现铜基线路板代替瓷基板技术，基板导热技术更加先进；光源设计为功率冗余非满载运行，工作功率仅达满功率20%～30%左右，不仅减少发热，提高寿命，也为后期管理亮度预留充分空间。该光源把灯珠和散热器一体化，采用高导铜管与高效的热管液体散热器结合，采用对流散热结构设计，配套的风机带扰动，降低灯具噪声。

“星光”仿太阳聚光灯的LED芯片，密集排列了多种类LED发光单元，对光源散热要求较高，需要从多个环节做好散热。芯片设计为垂直结构，利于大电流通过，容易散热；使用热管风冷散热器，最大可以满足1 500 WLED散热。

10 未来发展趋势

通过调研，在了解发展、感受进步的同时，大胆展望未来。

• 灯光设备的材料、工艺还有很大进步空间；灯光设备的体积、重量、功能设计的灵活性等方面还将出现较大进步，一些传统概念将被重新定义。

• 行业产品的定制化、专门化还远远不够，未来定制化发展的空间还很广阔，可以从多个途径循序渐进：同一款灯型提供多种配置，供用户选择；根据用户具体的个性化需求，对通用产品进行修改；运用模块化设计，不断丰富产品亚型或可选功能模块。

• 控制系统硬件功能和硬件集成度必将出现指数增长；控制软件的功能将超出光源管理范畴，灯具光色控制与机械控制将出现某种程度的融合与统一；大量微型化控制芯片的植入，使单个灯具作为一个独立的自适应系统，可承担更多的自我控制（纠错、调试等）功能。

• 具体控制方式上，未来应该会有更灵活快捷和更安全可靠的IO接口方式。基于5G等新通信手段的无线协议、基于声控的更加友好的人机对话方式灯具，都将得到越来越多的应用机会。

• 人机接口方式将更加方便、智能，控制功能进一步强大，灵活性增加，目前灯光设备的易用性和智能性还有很大进步空间。为生产者预留的人机接口，以及为终端用户预留的人机接口，不仅在功能上将会更加强大，而且与自适应系统结合以后，人机对话将会变得更加友好便捷，黑箱子式设备将会越来越多，而终端用户将主要专注于效果设计，越来越少把精力放在设备技术的理解和学习上。

选自《演艺科技》2021年第1-2期  刘 明，吕 波，江中鸿，王京池《2020中国舞台影视灯光调研分析报告——常规灯具篇》，转载请标注：演艺科技传媒。更多详细内容请参阅《演艺科技》。

（本文仅用于行业交流学习，并不用于商业用途。文中观点为作者独立观点。如不慎侵涉第三方权益，请与我们联络，我们将第一时间删除处理。）
