超声探头（ultrasonic probe）是超声诊断仪必不可少的关键部位，它既能将电信号变换为超声信号，又能将超声信号变换为电信号，即具有超声发射和接受双重功能。

凸阵探头阵元呈弧状排列

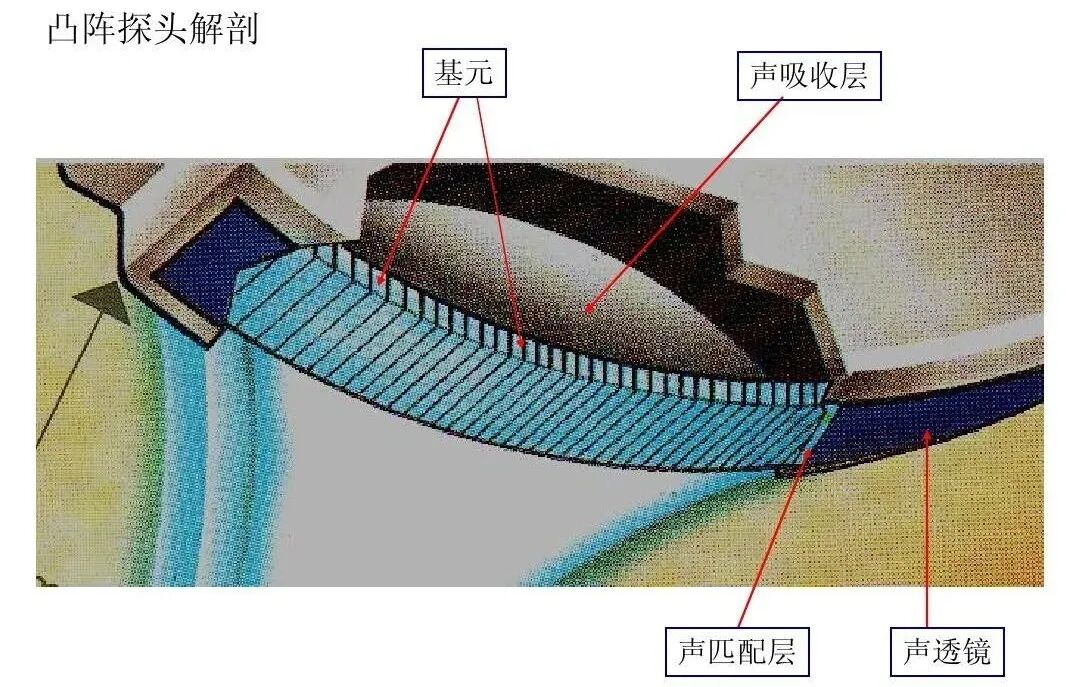

它的结构组成主要有晶体、匹配层、声透镜、吸声块，超声探头由若干晶体组成（如128、256、512个晶体）并与一定数目的通道对应。晶体数是超声探头的重要指标，也是决定整机具体使用结果的关键技术之一。晶体数量多理论上成像质量越好，高密集探头使声束扫描线密度高，不需要进行插补处理，图像细腻，分辨力好。

线阵探头阵元呈线状排列

当在晶体上施加机械振动时，则此时晶体将产生电苛——将机械能转变为电能，称为正电压效应。当在晶体施加交变电信号，则此材料将产生与交变信号同样频率的机械振动——将电能转变为机械能，称为逆压电效应。

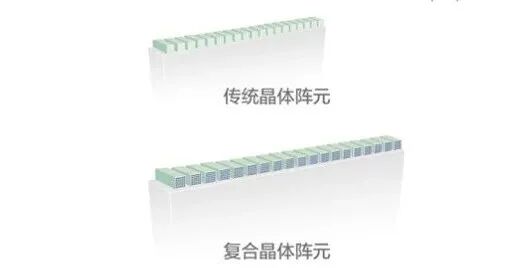

由于单个晶体辐射面积小，而将数个晶体组成一个阵元，一个阵元可以包括4～6个晶体，阵元等效宽度增加，会使波束近场区域增加，也使远场分辨力和灵敏度增得到一定改善，也便于波束的电子聚焦和多点动态聚焦，从而改善整个探测深度范围内的分辨力和图像清晰度。

按照阵元排列分类（阵元排列方式和外形一样）

凸阵探头：阵元呈弧状排列，探头表面为弧形，也可以称腹部探头，腔内探头也可以称为（微）凸阵探头。

线阵探头：阵元呈线状排列，探头表面为平面，也可称为小器官探头，用于扫描浅表组织。

相控阵探头：阵元呈正方形或圆环状排列，也可称心脏探头，探头外观为立体方形，控阵电子扇形探头，探头表面积小，易于通过肋间隙扫查整个心脏，获得心脏清晰二维图像。

探头命名是由数字和字母组合而成。

线阵探头的简称是L（Linear的缩写），凸阵探头的简称是C（Conex array的缩写）。以 C5-2/60探头为例，C 代表凸阵探头，“5-2”代表频率，最高5MHZ，最低2MHZ，“60”代表成像宽度，单位是mm。

采用对线阵探头实施多阵元组合发射，阵元不同顺序分组激励就会形成不同的声束扫描，目前常用的扫描方式有：组合顺序扫描和组合间隔扫描。

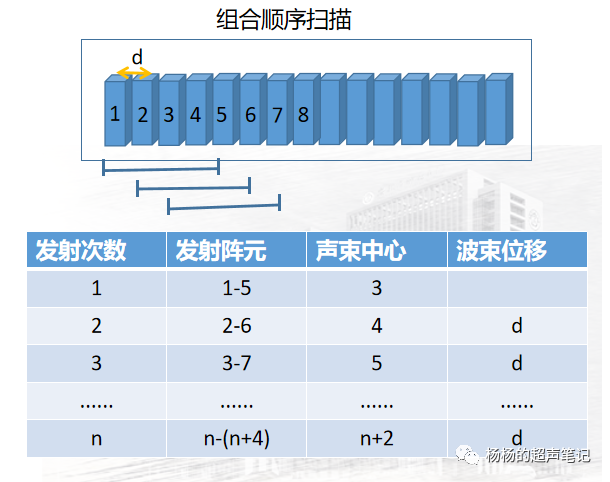

组合顺序扫描

如下图所示，设总阵元数为 n ，单次激发阵元数为m （设 m =5)，则激励顺序为：1~4、2~5、3~6、4~7....…。由图可见，顺序扫描是用电子开关顺序切换方式，将相邻 m 个振元构成一个组合，接入发射／接收电路的振子，使之分时组合轮流工作，产生合成超声波束发射并接收。具体工作过程如表所示。这种顺序扫描方法最简单，虽然它也使等效孔径加大，波束变窄，分辨力有所提高，但从表可知，此种扫描声束的线距等于振元间距，则图像质量不高。

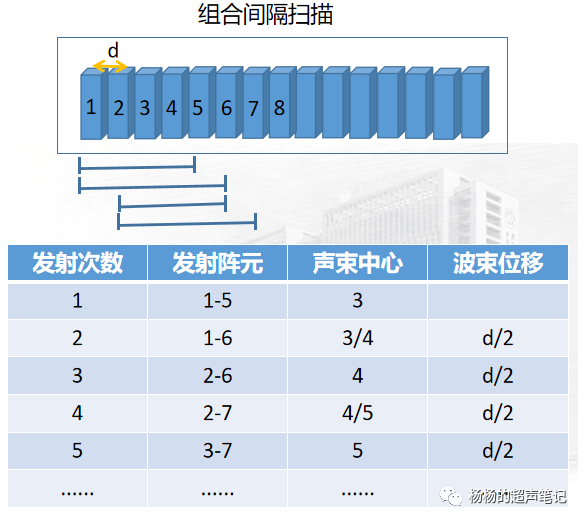

组合间隔扫描

要提高图像质量，必须缩小声束的线距。而改变振元组合方式是否可以减小声束间的线距呢？。设总振元数为 n ，子振元组合分为两组：一组为 m ，一组为m +1。对其分组间隔激励。分组激励次序为1~5、1~6、2~6、2~7......。这时可见声束间距为 d /2，与组合顺序扫描相比，线数增加1倍，使生成的图像更加清晰。

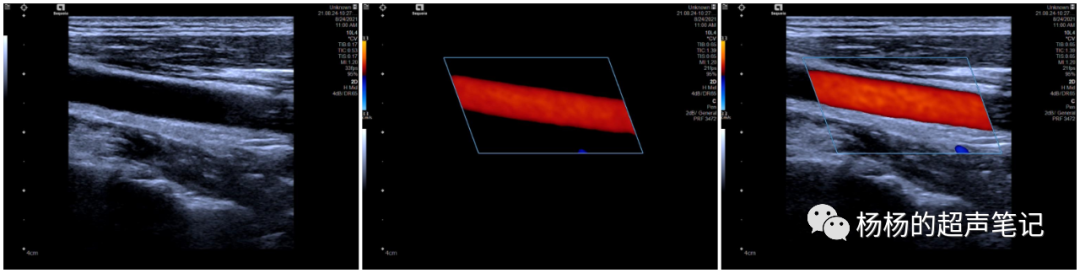

彩色图像的显示通常是先扫一帧灰阶图像，然后再扫一帧彩色多普勒的图像，彩色图像得到后再根据判断哪里是组织，哪里是血流，非血流位置就不显示彩色，再将两幅图像融合叠加在一起就得到最后的彩色图像。

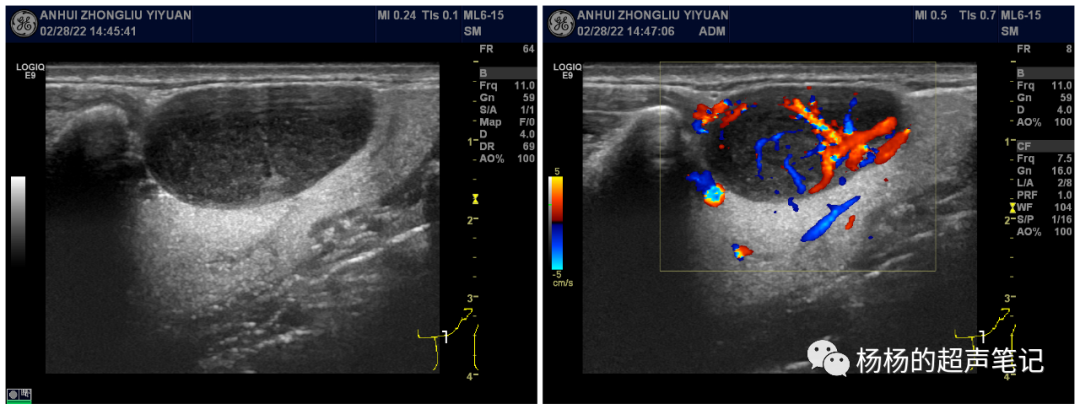

彩色图像相较于灰阶图像帧频会明显下降。下图灰阶图像帧频数64帧频，彩色图像帧频数只有8帧。
