取样容积的大小

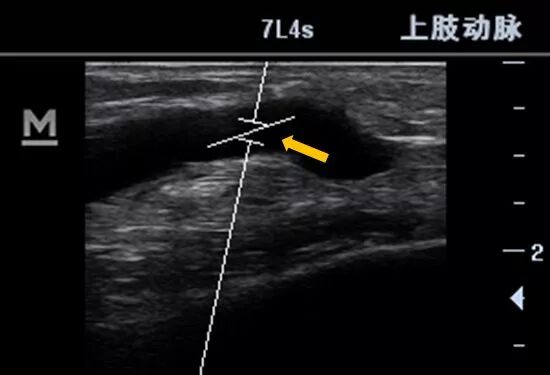

上图中那个类似“=”的小框框就是所谓的取样容积，也就是说落在这个框里的信号才会被采集，一般认为取样容积的大小为血管直径的50-70%，也就是大概2/3左右。

以前我自己做超声时，取样容积就是这么设定的，但是，最近和专业的超声仪工程师交流后，同时又查阅了一些资料后，看法有所改变，也就是说在测血流量时的取样容设定有一点特别。

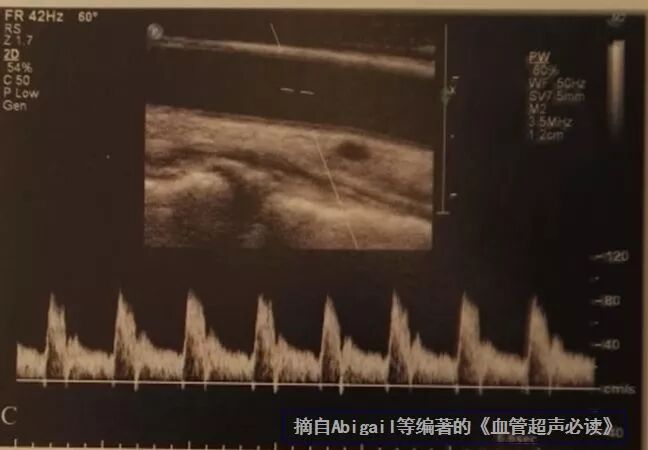

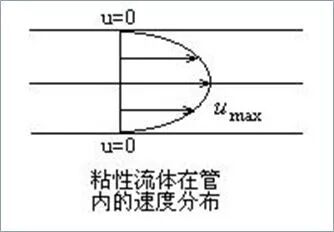

血流并不是我们想象的一样，所有质点同步行进、速度一致，湍流自不必说，即使是层流，流速也是不一致的。如下图，中间快，旁边慢。

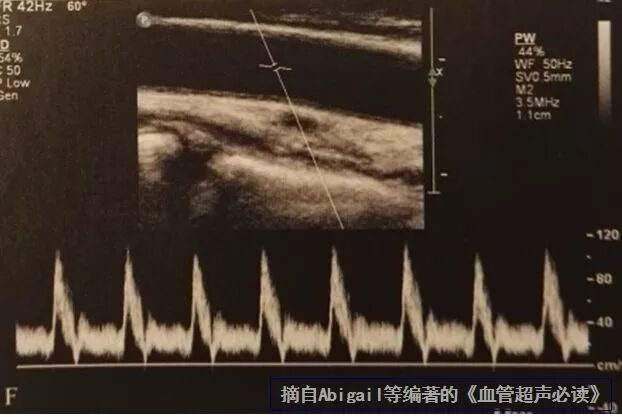

下图中的取样容积基本包括整个血管腔，频谱较宽，涵盖了贴壁的低速血流，说计算得平均速度较为准确。

• 多普勒角度θ

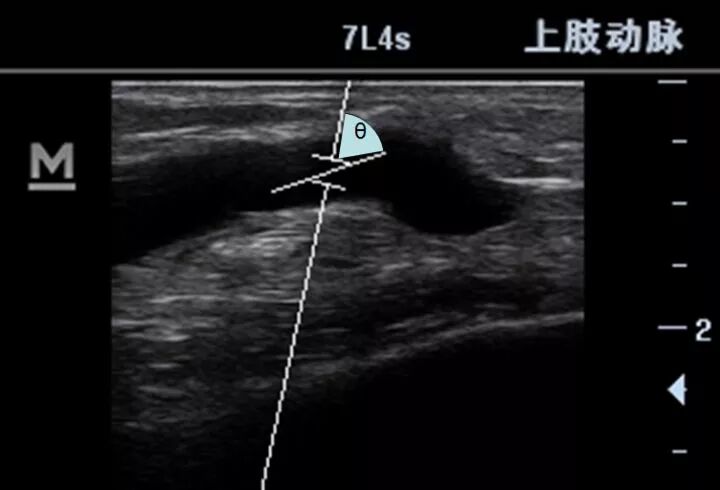

如下图所示，这就是多普勒角度θ。

理论上，多普勒声束与血流完全同向时，测量的精度最好，这时的θ角为0度，然而，这种角度似乎只有血管内探头才可能实现。

体表探头与血管总是存在角度，直接测得的速度需要经过三角函数的矫正才能得到血流速度，而这个角度大于60度后，矫正的误差会很大，所以要求θ角应当小于60°。换句话说，就是探头要尽可能避免与血管垂直。而且这个角度越小，误差越小。

由于肢体血管大都与体表较为平行，有时获得良好的角度比不容易，有以下两点可以参考。

1.选择血管倾斜的部分进行测量。

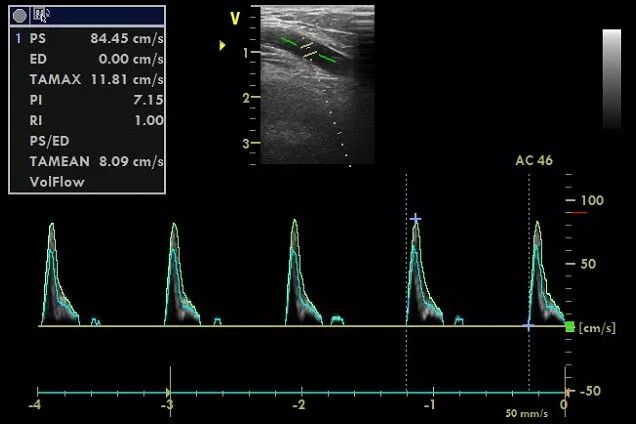

下图中，血管斜角较大，θ角为46°

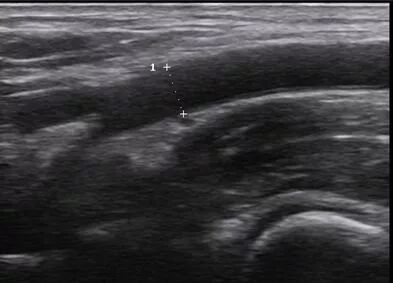

大多数肱动脉从肘部到桡尺分叉这一段有一个自然的斜角，可以利用这个天然角度。

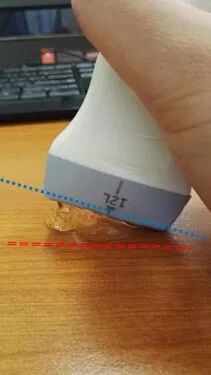

2.利用耦合剂帮助探头倾斜，人为形成角度。这种作法的另一个好处在于可以避免对血管的压迫，减小对直径测定的影响。

3.还有的探头在在设计时就制作成斜向发射的形状，相当于将上图的耦合剂换成固态导声材料。

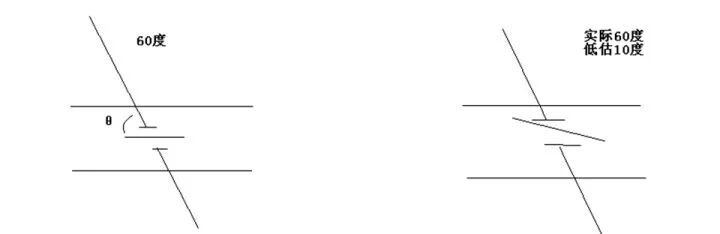

最后，设定角度时，还有一点要强调的，就是取样容积中的短线必须与血管壁平行。

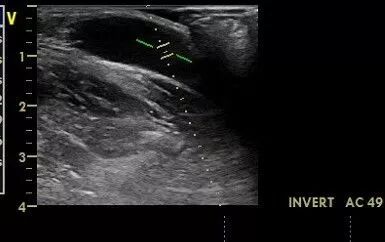

下图中短线的角度设定是不合适的。

总体的体会是，细节决定精度。

• 另外，为了减小误差，流量测定可以多次测量后取平均。有的学者认为，严格要求的话，应该测量三次，如果三次的最大差值小于100ml/min，就取这三次的均值，如果大于100ml/min，就需要增加测量次数，直到达标。

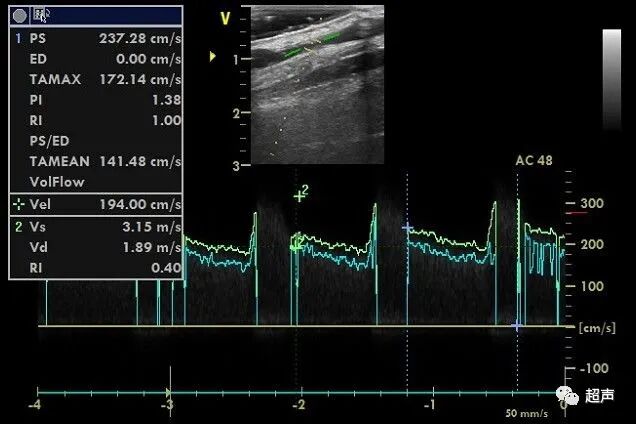

• 最后，提醒大家不要笃信机器的自动测量，比如下图中，机器自动选择的起点和终点已经超出了一个完整的心动周期，所以，便利有时候是陷阱。

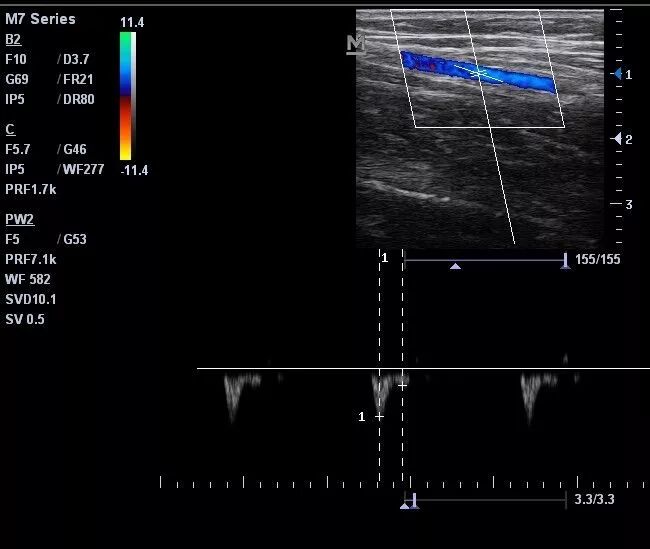

又比如，有时会出现以下这种情况，信号太弱，机器未识别，这种频谱显然不可靠。
