医工维修之心电监护仪篇
作用：
心电监护仪可以采集心电图形、呼吸、体温、血压（分无创和有创）、血氧饱和度、脉率等生理参数。可以24小时连续监护病人的生理参数，检出变化趋势，指出临危情况，供医生应急处理和进行治疗的依据，使并发症减到最少达到缓解并消除病情的目的。监护仪的用途除测量和监护生理参数外，还包括监视和处理用药及手术前后的状况。

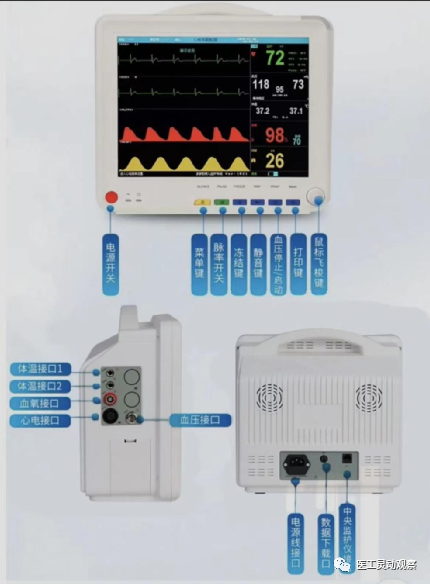

结构：
常见故障及处理方法：
1.当打开仪器时，屏幕无显示，指示灯不亮；外接电源时，电池电压低报警，然后机器自动关机；未外接电池时，电池电压低报警，然后自动关机，即使给机器充电也无用。
处理方法：
（1）在仪器没通交流电的情况下，检查12V电压是否偏低。该故障报警说明电源板上输出电压检测部分检测到电压偏低，可能为电源板检测部分出故障或电源板输出故障，也可能是后端负载电路故障引起。
（2）有装电池时，此现象说明监护仪工作在电池供电状态且电池电量基本用完，AC输入未正常工作。可能原因是：220V电源插座本身无电，或保险丝烧断。
（3）未外接电池时，判断可能是充电电池坏了，或者电源板/充电控制板故障引起电池无法充电。
我们要将所有连接部位连接可靠，接通交流电给仪器充电。
2.开机有显示，但出现白屏、花屏。
处理方法：
白屏、花屏说明显示屏有逆变器供电，但是无主控板的显示信号输入。可在机器后面VGA输出口外接显示器，若输出正常，可能屏坏或者屏到主控板接线接触不良；若VGA无输出，可能主控板故障。我们要更换显示器，或检查主控板接线是否稳固。VGA无输出时，需更换主控板。
3.接上导联线而无心电波形，显示屏上显示“电极脱落”或“无信号接收”。
处理方法：
（1）检查导联模式，如果是五导模式但是只用了三导的接法，肯定无波形。
（2）在确认心电极片贴放位置，心电极片质量无问题的前提下，将此心电电缆线与其它机器上的互换，以确认是否心电电缆故障，是否电缆老化、插针断。
（3）若排除心电电缆故障，可能原因为参数插座板上的“ECG信号线”接触不好，或心电板、心电板主控板连接线、主控板故障。
（4）检查所有心电导联外接部位（与人体相接触的三/五根延长线到心电插头上相应的三/五根触针之间应导通，若电阻为无穷大表明导联线断路，则应更换导联线）。
（5）如心电显示波形通道显示“无信号接收”，则表示心电测量模块与主机通讯有问题，关机再开机后仍有此提示，需与供应商联系。
4.心电波形杂乱，心电波形干扰大，波形不规格，不标准。
处理方法：
（1）首先应当排除来自信号输入端的干扰，如病人运动，心电极片失效，心电导联线老化，接触不好的情况。
（2）将滤波模式打到“监护”或者“手术”，效果会好一点，因为这两种模式下滤波带较宽。
（3）若手术下波形效果也不好，请检查零地电压，一般要求在5V以内，可单独拉一根地线以达到良好接地的目的。
（4）若接地也不行，可能是来自机器内部的干扰，如心电板屏蔽做的不好等原因。此时应更换配件试试。
（5）将心电幅度调到合适值，可观察到整幅波形。
5.SPO2无数值，在监护过程中，无血氧波形，无血氧数值。
处理方法：
(1)换一个血氧探头，若也不行可能是血氧探头或者血氧延长线故障。
(2)看看型号对不对，迈瑞公司血氧探头用的比较多的是MINDRAY和Masimo两种，互不兼容。
(3)看看血氧探头有无红光闪动，若无闪动，是探头组件故障。如有血氧初始化错报警，则为血氧板故障。
我们可以手指探头内如无红光闪动，可能是导线接口接触不良，检查延长线和插座接口部位。气温冷的地区，尽量不让病人手臂暴露在外以免影响检测效果。不能在同一侧手臂进行血压测量和血氧测量，以免手臂被压迫而影响测量。如血氧显示波形通道显示“无信号接收”，则表示血氧模块与主机通讯有问题，请关机后再开机，若仍有此提示，则需更换血氧板。
6.SPO2数值偏低，不准确就是测量人体血氧饱和度时，血氧值偏低，不准确。
处理方法：
(1)首先要问明是针对某一特例还是普遍的。若是特例，可以从血氧测量的注意事项上考虑去尽量避免，如病人运动，微循环不畅，体温过低，时间过长等。
(2)若是普遍的，请更换一个血氧探头，有可能是血氧探头故障引起的。
(3)检查血氧延长线是否损坏。
我们要尽量让病人保持稳定，一旦由于手的动作引起血氧值丢失，可认为正常。若血氧延长线坏则更换一条。
