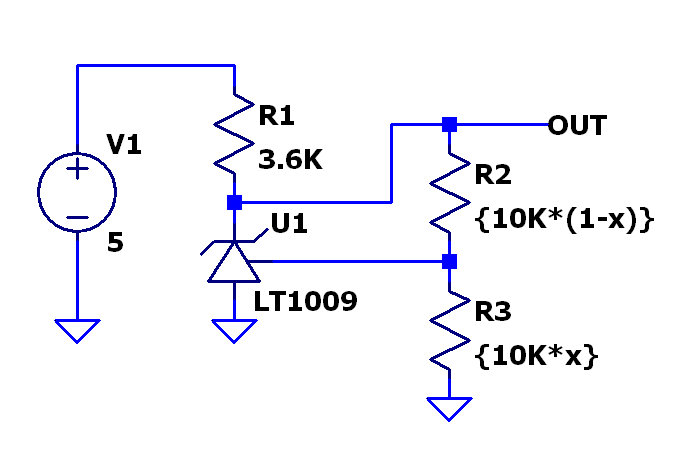

这是一个基于精密基准电压源 LT1009 的可调分压 / 基准电压调节电路，核心利用 LT1009 的稳压特性和电阻分压网络实现输出电压可调，以下拆解原理：

一、核心元件与功能分工
•V1（5V 电压源）：提供输入供电，给电路提供基础电压。
•U1（LT1009）：精密并联基准电压源，类似稳压二极管但精度更高，正常工作时会稳定自身两端电压（典型值为 2.5V ，不同型号需查手册，LT1009 常用 2.5V 基准 ）。
•R1（3.6KΩ）：限流电阻，给 LT1009 提供合适工作电流（保证其进入稳压区，稳定输出基准电压 ）。
•R2、R3（可变分压网络）：R2 阻值 10K(1-x) 、R3 阻值 10K·x （ x 是 0~1 之间的系数，可理解为 “调节比例” ），两者串联构成分压电路，且总阻值始终为 10KΩ （ R2+R3=10K(1-x)+10K·x=10K ），通过改变 x 可调节分压比。

二、LT1009 的稳压特性
LT1009 工作在反向击穿区（类似稳压管），当电流通过 R1 流经 LT1009 时，只要电流在其正常工作范围内（通常几百 μA 到几 mA ），它会稳定自身两端电压为 基准电压 （比如 2.5V ）。此时，LT1009 两端电压 V_{U1} = V_{REF} ，且该电压等于 R2 与 R3 连接点（运放 / 基准公共节点）到地的电压。

三、分压与输出电压计算
因 LT1009 稳定了 R2、R3 连接点的电压 V_{REF} ，根据串联电阻分压原理：
•设 V_{OUT} 为输出电压，R2、R3 串联总电压就是 V_{OUT} ，而 R3 两端电压被 LT1009 稳定为 V_{REF} 。
•串联分压公式： V_{REF} = V_{OUT} · frac{R3}{R2+R3} ，又因 R2+R3=10K ，代入 R3=10K·x ，可得：

（若 LT1009 基准是 2.5V ，则 V_{OUT} = frac{2.5}{x} ， x 范围 0 < x ≤ 1 ，输出电压随 x 减小而增大，实现 “可调” ）

四、完整工作流程
1.供电与基准启动：V1 通电后，电流经 R1 流入 LT1009 ，当电流足够使 LT1009 进入稳压区，其两端电压稳定为 V_{REF} （如 2.5V ）。
2.分压网络作用：R2、R3 串联，LT1009 稳定了 R3 上端（连接点）电压为 V_{REF} ，输出电压 V_{OUT} 由 R2、R3 分压比决定。
3.可调输出实现：改变 x （即改变 R2、R3 比例），分压比改变，输出 V_{OUT} 随之改变。比如 x=0.5 时， V_{OUT}=2.5/0.5=5V ； x=0.25 时， V_{OUT}=10V （需注意 LT1009 最大电流和 V1 供电能力，避免过流 ）。

五、关键特性与应用
•精度与稳定：依赖 LT1009 的精密基准特性，输出电压精度高、温度漂移小，适合需要可调基准电压的场景（如电源校准、传感器调理 ）。
•限流保护：R1 限制 LT1009 工作电流，避免因输入电压波动或分压网络变化导致过流损坏基准源。

简单说，这是用精密基准源 + 可变分压网络，把固定基准电压通过分压 “反向放大”（数学上是比例调节），实现输出电压 V_{OUT} = V_{REF}/x 可调的电路，本质是利用基准源稳定节点电压，配合分压灵活调节输出 。

以下是可调分压/基准电压调节电路的10个典型应用案例，涵盖多领域技术细节：
一、低压电器领域
1.智能断路器过压保护
核心器件：TL431 + 多圈精密电位器（10kΩ）
调节原理：基准电压分压后触发比较器，精确设定跳闸阈值（90V-280V AC）
精度保障：低温漂电阻（<50ppm/℃），温度补偿电路
响应时间：<20ms，误差±0.5V
二、家用电器
2.变频空调压缩机驱动
用LM317调节PWM芯片基准电压，控制压缩机转速
动态响应：负载突变时电压波动<0.1V
能效优化：待机功耗<1W（基准电压休眠模式）
三、工业控制
3.PLC模拟量输入校准
可调分压电路为ADC提供0-10V标准信号源
抗干扰设计：Guard Ring布局 + π型滤波（10μF+0.1μF）
校准精度：24小时漂移<0.05%
四、汽车电子
4.电动车BMS电压采样
多级TL431串联，实现12V-800V电池组分段采样
安全冗余：双基准源比对，差异>1%触发报警
耐压设计：TVS管防浪涌，满足ISO 16750标准
五、光伏逆变
5.MPPT最大功率点跟踪
光伏板输出电压经可调分压送入MPPT算法芯片
动态调节：光照突变时10ms内完成基准电压重配置
效率：>98%（基准电压温漂补偿）
六、新能源储能
6.锂电池均衡电路
可调基准控制MOSFET通断，实现单体电池±10mV精度均衡
功耗控制：均衡电流0.1A-5A可调
七、充电桩
7.直流快充电压协议切换
数字电位器切换基准电压（200V/400V/800V三档）
通信联动：CAN总线同步调整充电桩输出
八、医疗器械
8.呼吸机压力传感器供电
REF3025生成1.25V基准，经运放缓冲输出
安全隔离：医疗级光耦隔离，漏电流<10μA
认证要求：符合IEC 60601-1电气安全标准
九、航空航天
9.卫星电源母线稳压
辐射加固型TL431调节28V主母线电压
极端环境适应：-55℃~125℃全温区漂移<0.01%
冗余设计：三路基准源投票表决
十、消费电子
10.高精度电子秤ADC参考源
可调基准电压驱动24位Σ-Δ ADC
噪声抑制：PCB六层屏蔽层，信噪比>120dB
量程切换：50g/500g/5kg三档基准自动切换

各案例关键技术共性：
精密调节：多圈电位器/数字电位器实现0.1%分辨率
稳定性保障：自动归零运放 + 低温漂电阻组合
安全设计：冗余基准源架构（航空航天/医疗必备）
