摘要

在医疗健康领域，东芝集团自1914年在日本制造出第一个X线管球进入医疗机器行业以来，经过百年的发展，已经拥有CT、X光机、MR（磁共振）、US（超声）、CL(生化分析仪器)等最前沿医用影像系列产品，产品遍布日本、美国、中国、欧洲各国等 135个国家及地区，成为世界主要医学影像产品厂商之一。

本文主要介绍了东芝16排机架运动部分、高压部分的检修以及重建柜同机架和主台操作系统的连接和重建部分检修过程。

关键词：东芝16排、扫描重建、机架掉电

CT是“计算机X线断层摄影机”或“计算机X线断层摄影术”的英文简称。螺旋CT机通过X线束来对人体指定部位一定厚度层面进行有效扫描，通过分析确定各部分对X线束吸收情况，确定是否存在病症，是临床诊断的重要医疗机械设备。在应用时射出的X线会转变成可见光，然后在转为电信号后再转变为数字信息传入计算机内由专业软件完成计算与处理，最终得到数字化形式信息。

本文主要讲述了东芝Aquilion/16的两个经典维修案例，可以使大家了解到东芝16排CT的一些故障检查判断方法。

1.1故障现象

设备扫描中出现重建错误，重启后设备继续使用，再次出现重建错误报错，重启设备提示RTM连接错误。

主台报错信息

正常情况下黄色报错为致命报错，不消除前不可以使用，灰色报错为提示类报错，点掉之后可以正常使用的，但是本次点掉之后依然无法使用。

1.2故障分析

重启后报错，直接指向RTM板

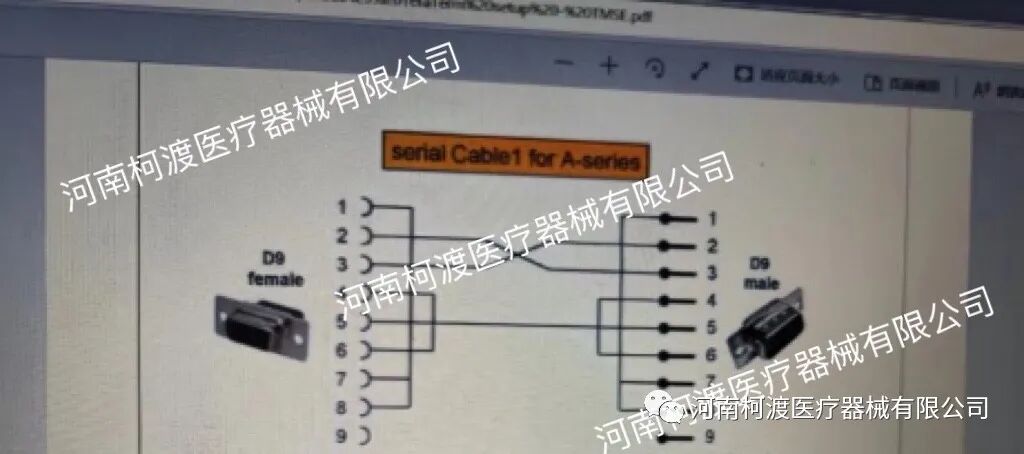

RS232连接线制作方法

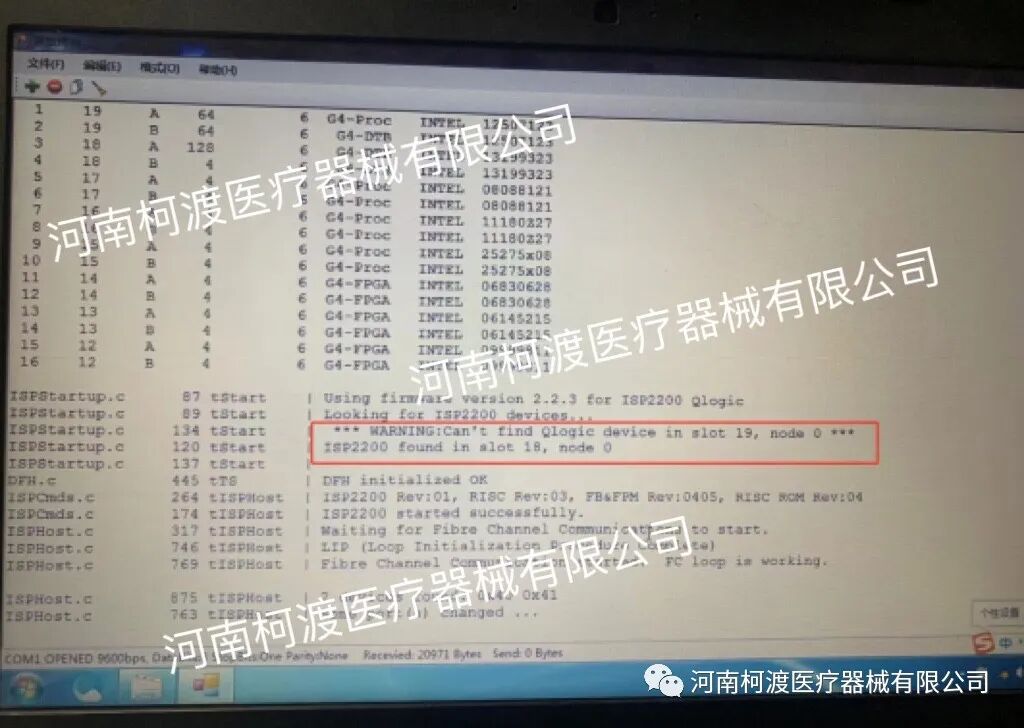

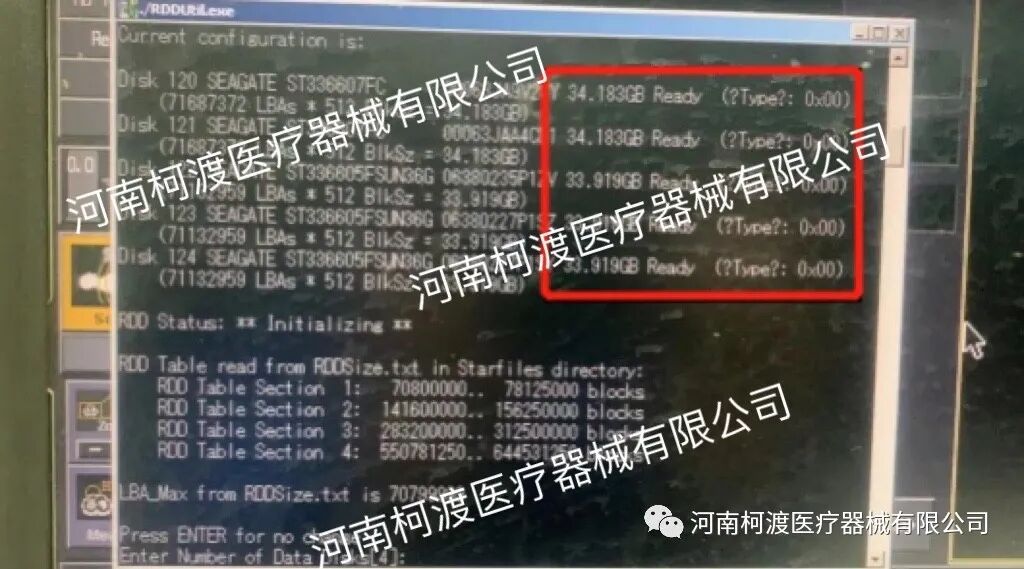

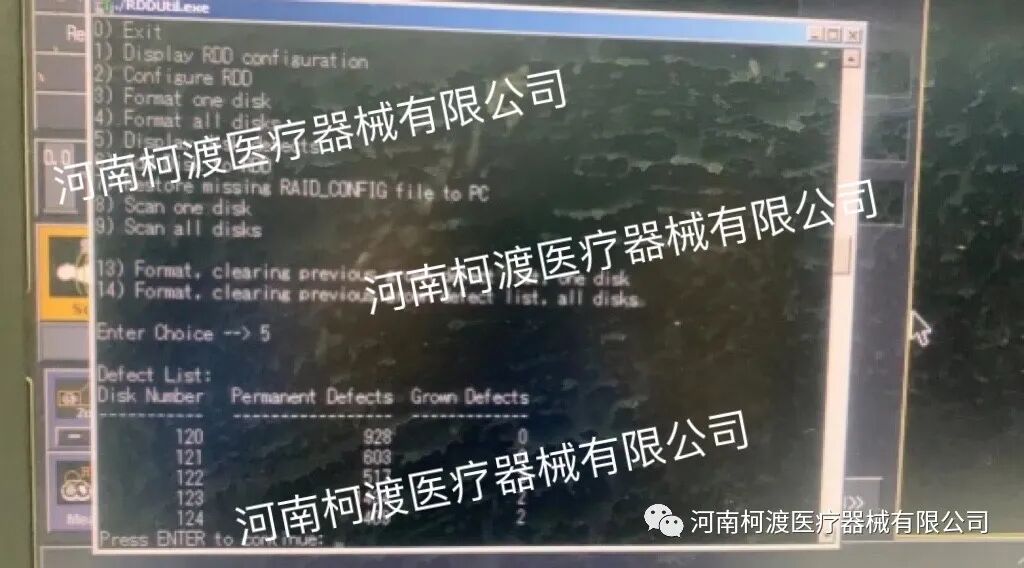

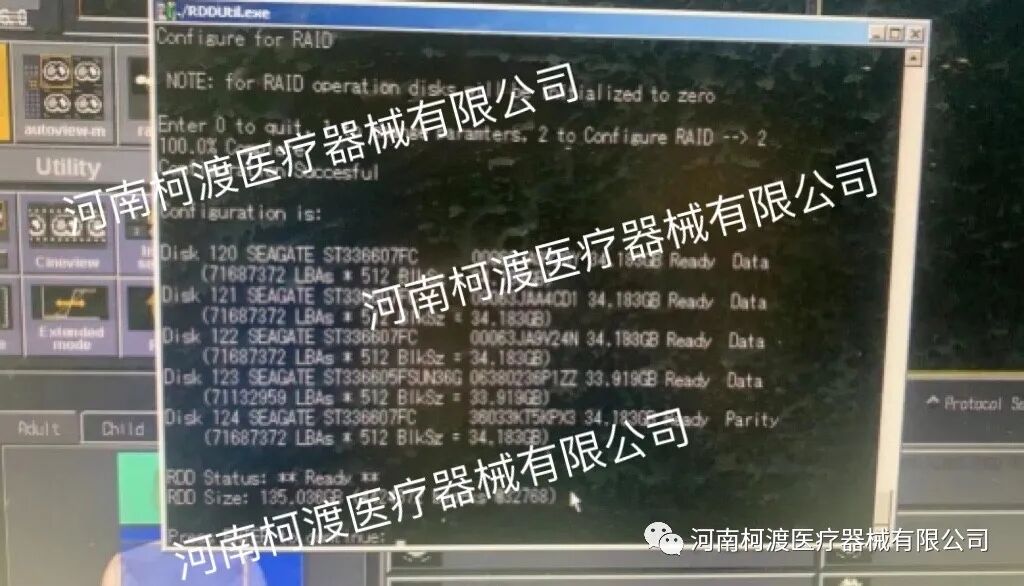

1.3故障排查

故障案例二

2.1故障现象

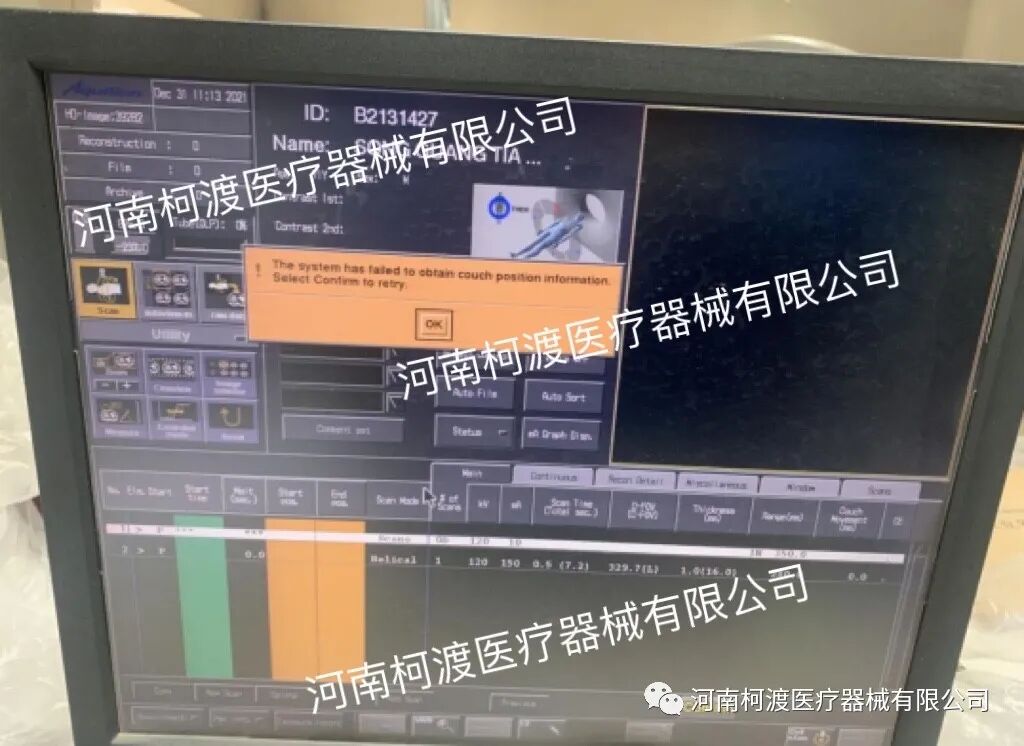

东芝16排，机架高压部分无法正常上电，报错床位置。

2.2故障分析

设备使用中突然无法扫描，检查发现机架高压部分没有上电导致的，首先检查高压部分的空开，发现跳闸，推上后设备状态正常，但是一扫描再次高压部分断电。怀疑高压部分空开不太好，进行更换，更换后故障依旧，观察发现机架滑环在特定位置，大概球管三点钟位置，有两道滑环阻值只有几欧姆。

2.3故障排查

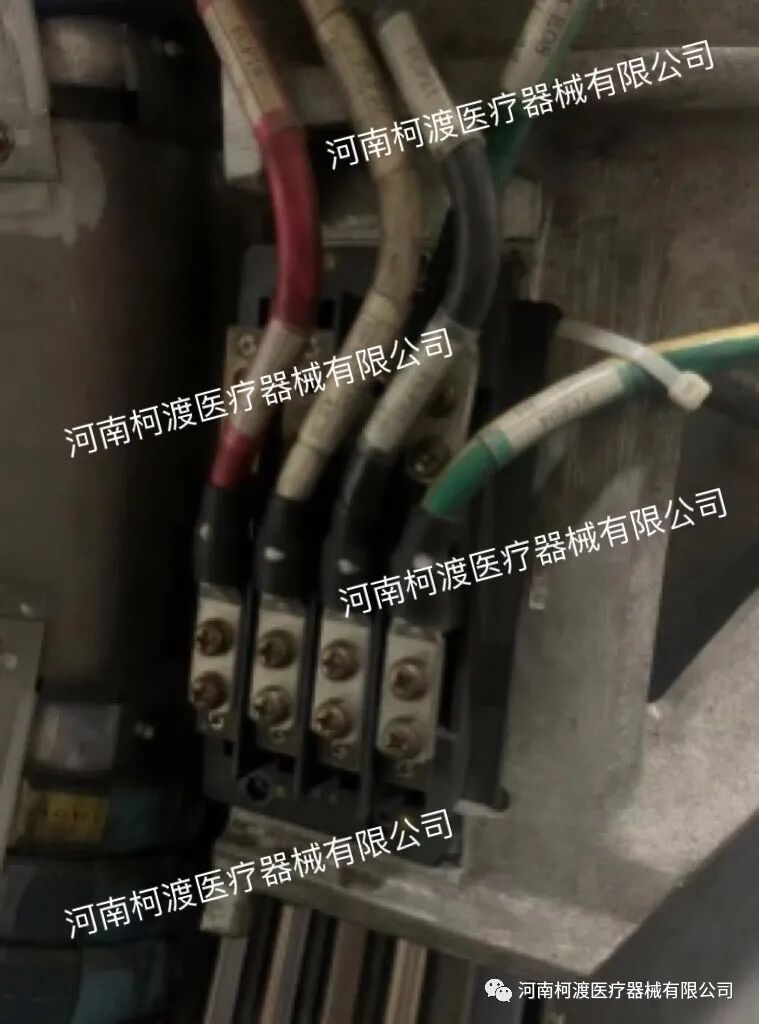

(2)反复测试后，发现的滑环白色和绿色地线之间在特定位置短路。

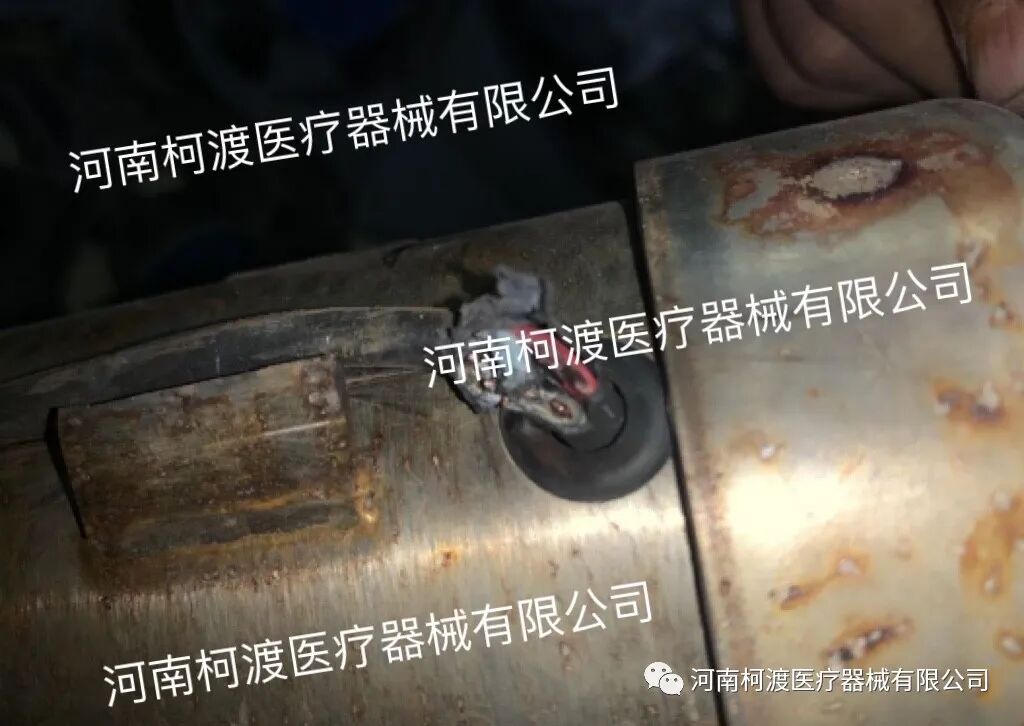

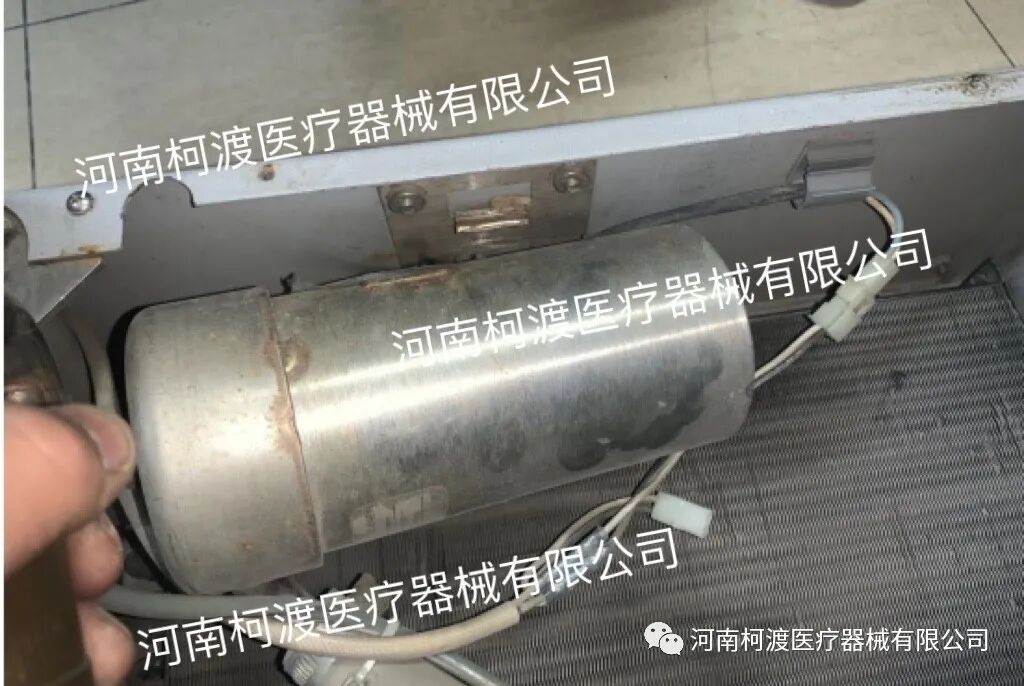

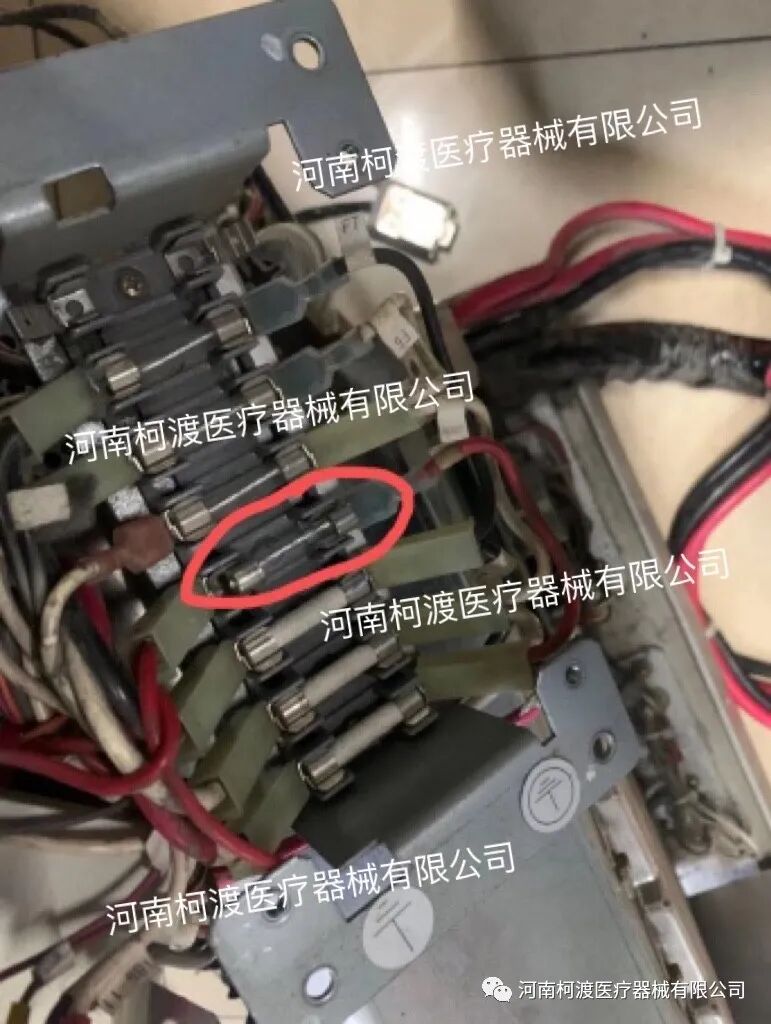

熔断的保险丝，对应的油循环部分

2.4小结

本次维修最终故障点不是大问题，却是一个经典的维修过程，类似于软故障，需要我们反复测试，去发现共性特点，并加以验证，观察每一个细节，往往一个不经意的小细节就可以帮助我们，解决问题。

设备恢复正常

维修心得：

通过本次维修对设备重建柜部分有了更深的认识，对于软件相关故障，有对应报错指向的，根据报错信息可以更快的找到问题，并解决处理。维修过程中要多多关注设备信息的提示，一点点的蛛丝马迹就可以协助你解决问题。
