虎课网为您提供综合教程版块下的SW-连接件案例拉伸切除的技巧图文教程，本篇教程使用软件为SW（2016），难度等级为初级练习，下面开始学习这节课的内容吧！

1.【打开】SOLDWORKS，点击【前视基准面】，点击【圆】，画出两个圆。调整小圆【半径】12，大圆【半径】38。

2.点击【矩形】，点击【3点圆弧】，选择【矩形】点，选择【圆】，点击【相切】。点击【智能尺寸】，输入【值】71。

3.点击【3点圆弧】，点击【矩形】边，再次点击【圆】，按【Ctrl键】点击边，再次点击【直线】，点击【相切】。按【Ctrl键】点击圆，再次点击【直线】，点击【相切】。

4.点击【智能尺寸】，选择【边】，输入【值】64。点击【智能尺寸】，选择【边】上拉，输入【值】38。

5.点击【剪裁实体】，点击【强劲裁剪】，选择【线】，进行裁剪。点击【智能尺寸】，选择【边】，点击【圆心】，输入【值】60。

6.点击【智能尺寸】，选择【圆弧】，输入【半径】33。点击【剪裁实体】，选择【剪裁到最近端】，点击【圆弧】。

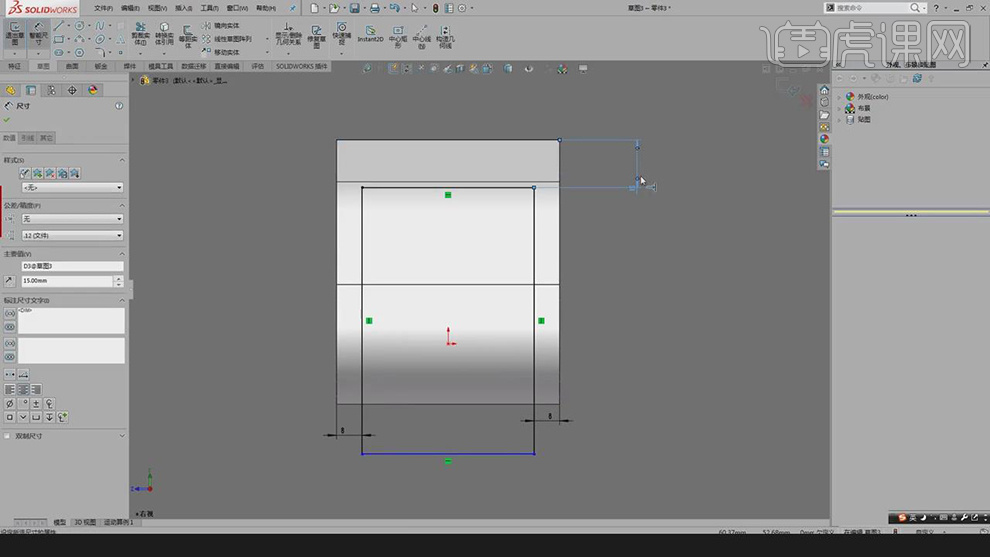

7.点击【退出草图】，点击【拉伸凸台/基体】，调整【方向】两侧对称，调整【值】70。点击【右视基准面】，点击【矩形】边角矩形，画出矩形，点击【智能尺寸】，输入【值】8，【顶端】标注【15】，具体如图示。

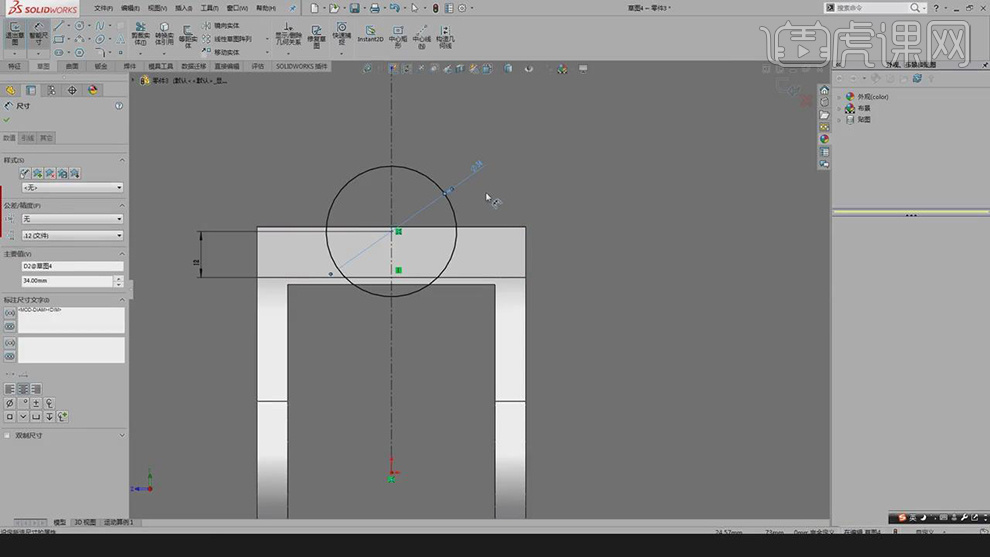

8.点击【拉伸切除】，选择【面】，拖动面，点击【确定】。选择【平面】，点击【空格键】正视，点击【中心线】，拉出中心线。点击【圆】，画出圆，输入【值】12，【大小值】17，【半径】34，具体如图示。

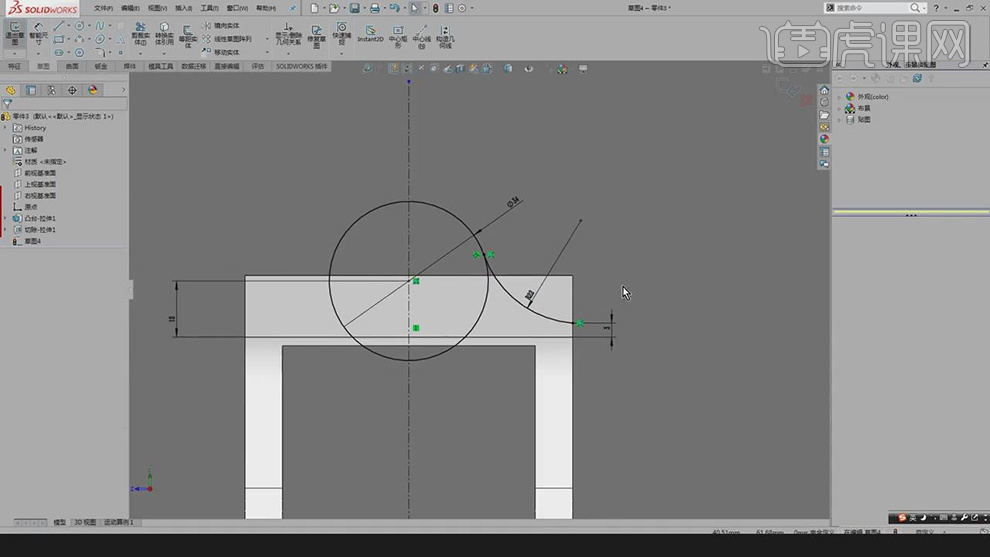

9.选择【圆弧】命令，选择【点】，画出圆弧，选【圆弧】与【圆】，点击【相切】。点击【智能尺寸】，选择【点】与【边】，点击【相切】，标注【半径】22，具体如图示。

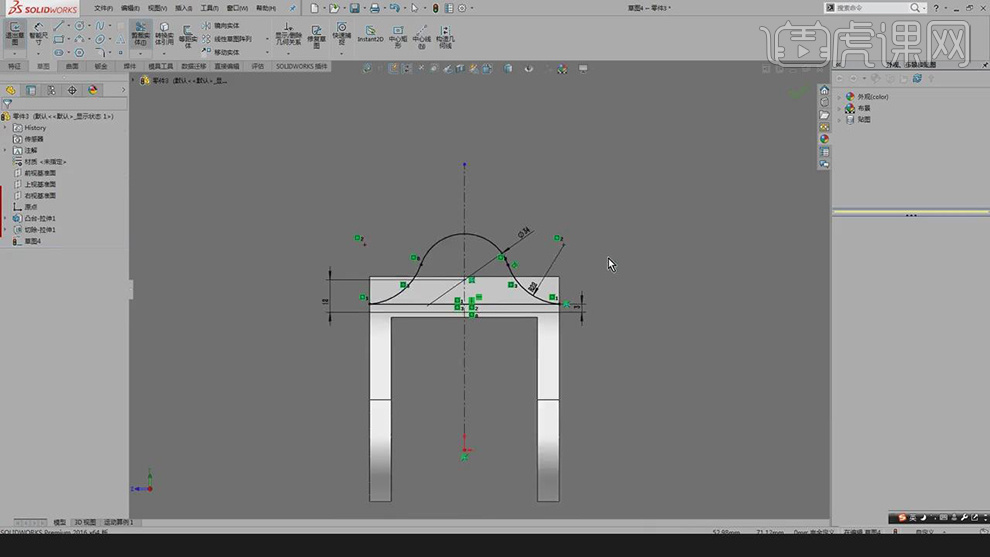

10.点击【镜像】，选择【圆弧】，选择【中心线】。点击【裁剪实体】，删除多余线，具体如图示。

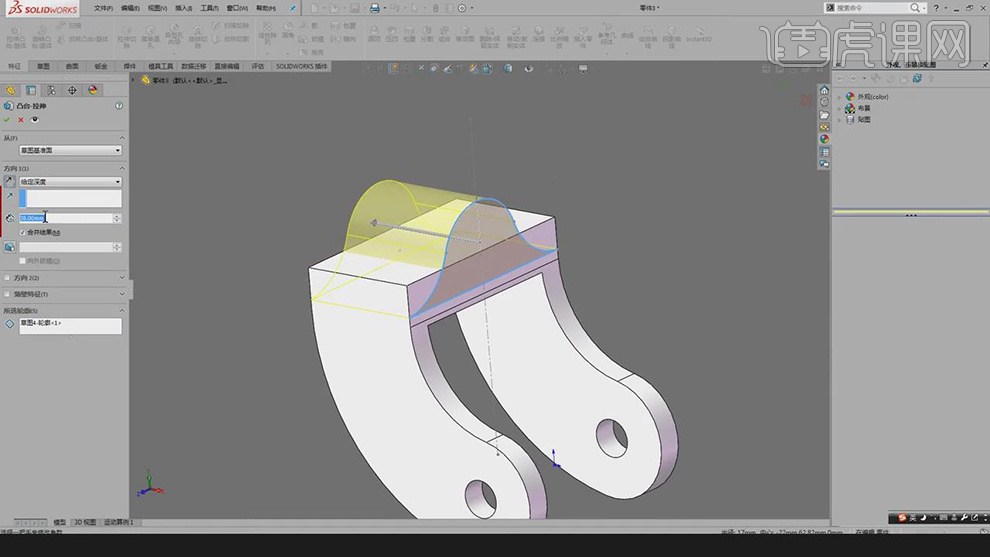

11.点击【拉伸凸台/基体】，选择【轮廓】，点击【方向】给定深度，输入【值】38，具体如图示。

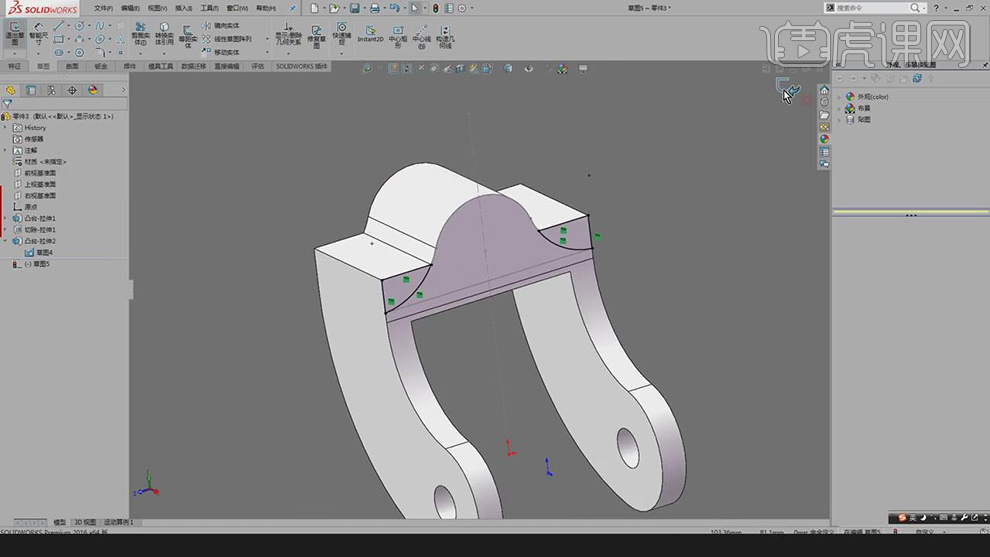

12.点击【绘制草图】，点击【转换实体引用】，选择【边】，【右键】确定。点击【裁剪实体】强劲裁剪，滑动剪掉多余线，具体如图示。

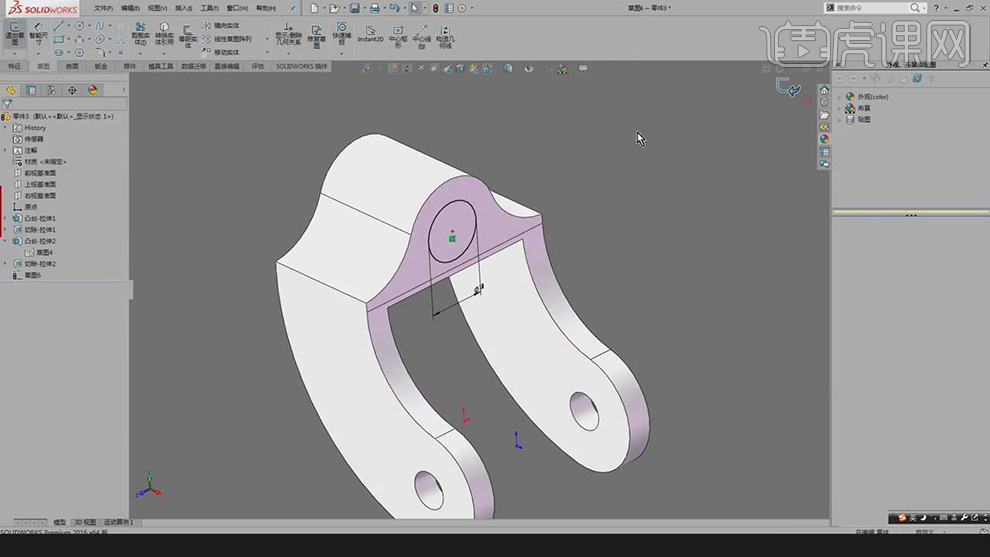

13.点击【拉伸切除】命令，选择【边】，点击【确定】。点击【圆】，选择【圆心】，画出【半径】19的圆。点击【智能尺寸】，标注出【19】，具体如图示。

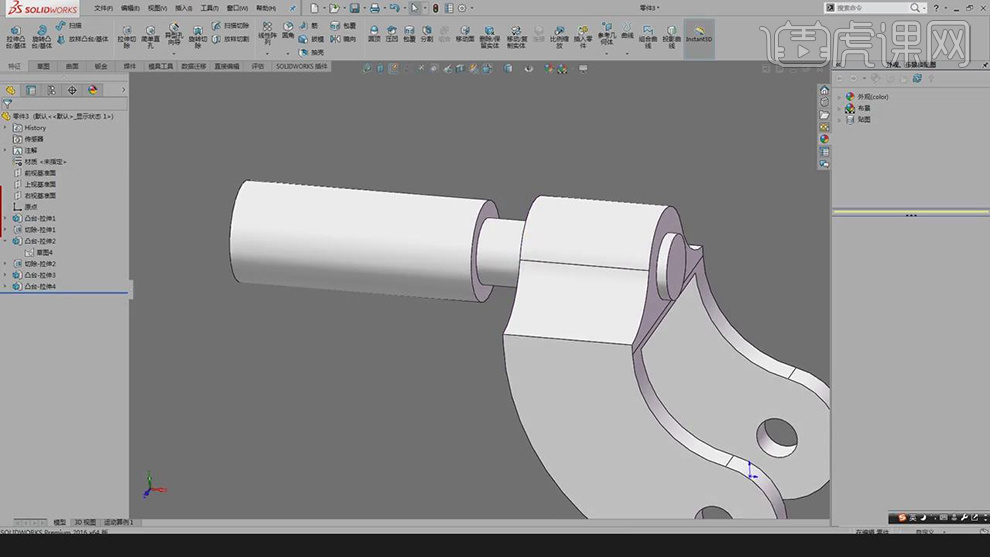

14.点击【拉伸凸台/基体】，选择【圆】，点击【反向】，输入值【128】。调整【等距】3mm。点击【评估】，选择【测量】，选择【面】。点击【圆】，画出圆形，输入【直径】9。点击【拉伸凸台/基体】，点击【反向】，输入【值】71。

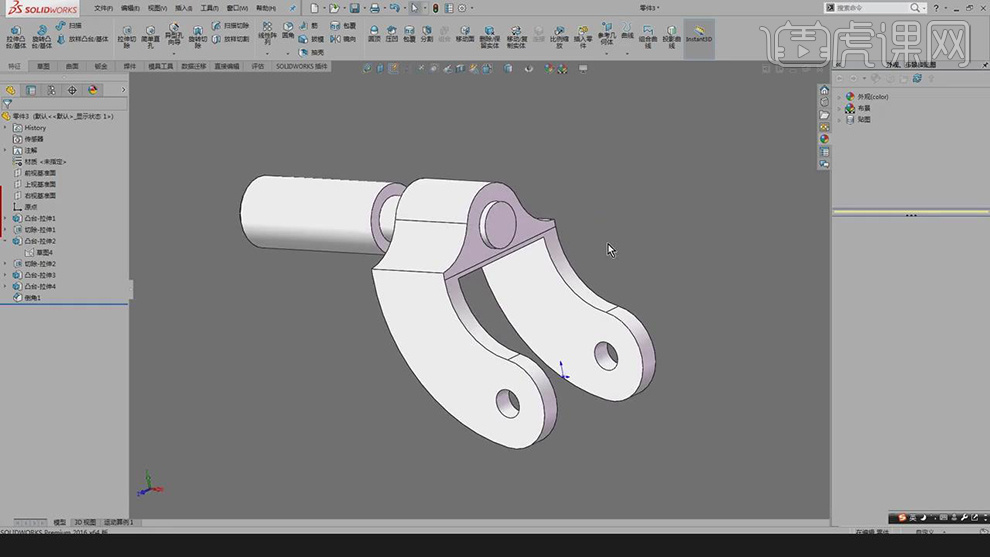

15.点击【斜角】2，【度数】45，选择【边线】，具体如图示。

16.本课作业具体如图所示。

以上就是SW-连接件案例拉伸切除的技巧图文教程的全部内容了，你也可以点击下方的视频教程链接查看本节课的视频教程内容，虎课网每天可以免费学一课，千万不要错过哦！
