故障现象：迈瑞PM-9000监护仪无法开机，黑屏。电源交流指示灯为常亮，按下开关键后，没有启动，检查发现风扇没有转动。

故障原因：监护仪电源故障。

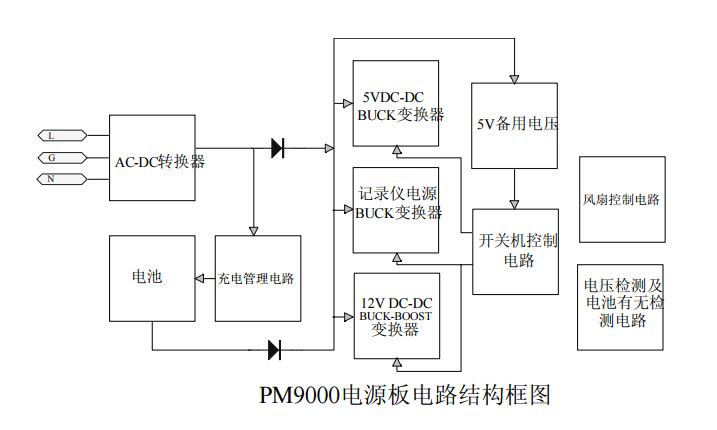

监护仪的电源结构原理图如：

迈瑞PM-9000监护仪电源是一个隔离型反激式多路输出的开关电源。95V~250V工频交流输入通过共模和差模滤波后送到整流桥BR1,由电容C5 滤波后，通过变压器T1、自带PWM控制器的TOPSWITCH227开关管U1、二极管D2及输出滤波电容、电感组成的单端隔离型反激式变换器，把交流输入变换为17.6V单路直流输出。17.6V直流输出经U11MC34167、电感L3和电容C58组成的BUCK变换器变换成稳定的 7.3V直流输出供给记录仪使用。17.6V直流输出又经U12MC34167、电感L4和电容C35组成的升降压变换器变换成稳定的12V直流输出供给TFT 屏和模块使用。17.6V直流输出再经U10MC34167、电感L5和电容C50组成的BUCK变换器变换成稳定的5V输出供给主控板作工作电源。U5、U6、
U7、U8与其外围元件实现开关机控制和电压检测。充电管理芯片U4 与 Q1、R17等外围器件构成充电管理电路。

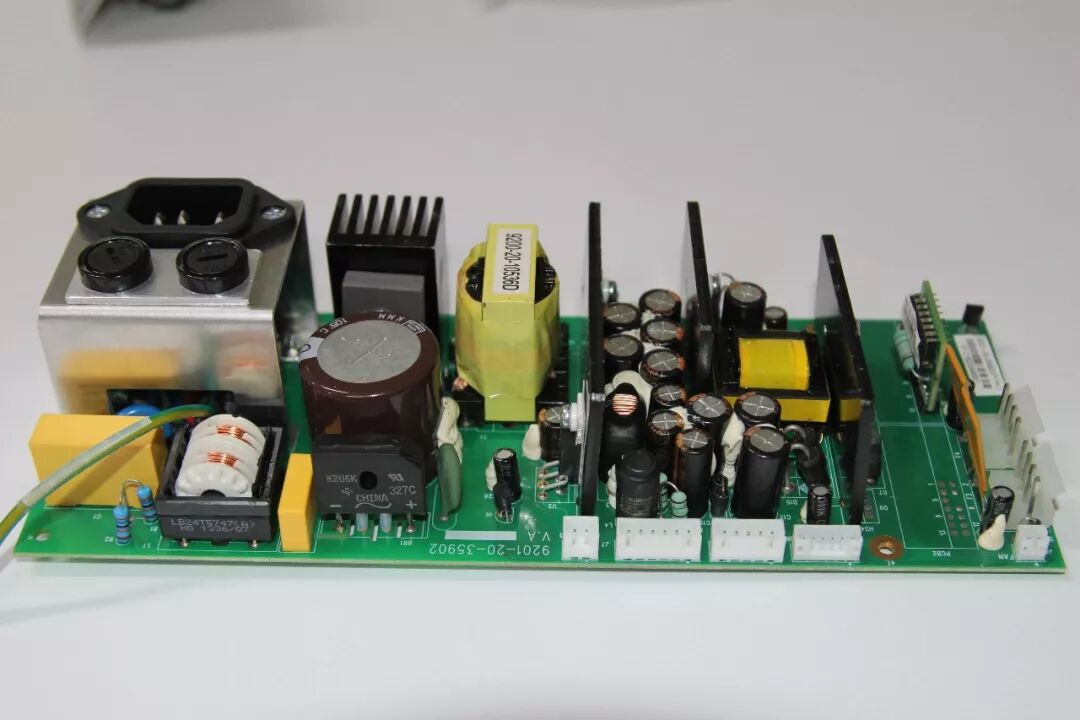

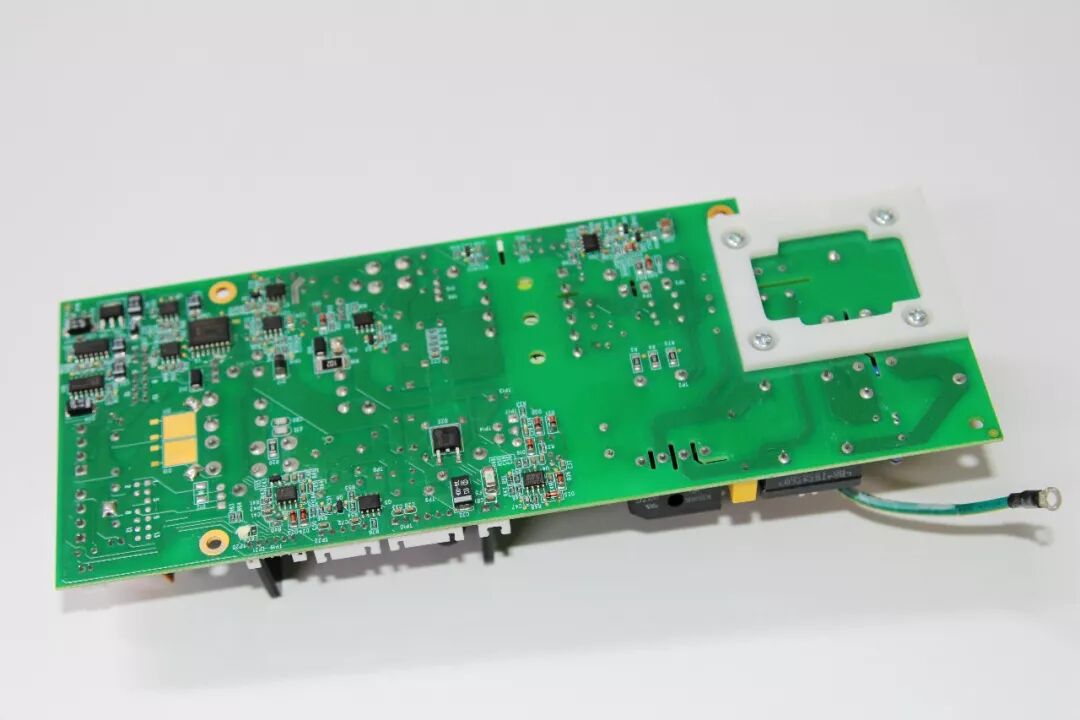

电源板主要由滤波整流电路、两个DC-DC的电路、风扇控制电路、开关控制电路、充电管理电路组成；其中该电路有三路输出，分别为打印机和风扇提供12V；为背光管高压逆变板提供12V与5V；为主控板提供5V、12V。

电源电路提供过流、过压、过温保护功能。冷却方式采用风扇冷却。

关键测试点：

U1的3脚和2脚用示波器测量大致为准方波。

电容C31 两端电压用万用表测量大约为DC17.6V。

电容C58 两端电压用万用表测量大约为DC7.3V。

电容C35两端电压用万用表测量大约为DC12.0V。

电容C50两端电压用万用表测量大约为DC5.0V。

Mindray PM-9000监护仪的电源最重要的两个电路就是DC-DC电路1与DC-DC电路2，DC-DC电路1主要是由开关管K2485、UC3843B的振荡电路与变压器T１组成的，DC-DC电路2是为开关控制电路和DC-DC电路2提供16.7V、5V的直流电压。

DC-DC电路2主要是由开关管IRF840、MC38HC42B振荡电路和变压器T2组成的，这电路主要是为主控板、背光高压逆变板、风扇控制电路等提供5V、12V的电压。 由电源交流指示灯常亮，用万用表在PCON接口中，可测到有稳定16.7V、5V 电压输出，因此可以断定DC-DC电路工作正常；而按下开关键，风扇没有转动，可推测出是没有12V的电压输出，因此故障点断定在DC-DC电路2上。

首先观察DC-DC电路2与其后端电路有没明显的损坏的地方，用万用表的二极档对开关变压器次级附近的二极管进行检测，检测出二极管没有损坏，接着检测开关管，发现开关管短路，一般开关管短路，其S极的1欧的电阻的性能也改变了，把这两个电阻拆下来，测出10K的电阻，于是更换开关管和电阻。

接着通电检测，用万用表对电容C58、C35、C50两端的电压测量，其电压都为0V，12V的电压还是没输出。通过示波器检测开关管IRF840的G极，没有振荡波，在示波器只看到紊乱的杂波。

因此可以把故障点缩小范围，把检测的重点放在DC-DC电路2中的振荡控制电路，用直流电压档测量ＭＣ38HC42B芯片第7脚的电压VCC，其脚的工作电压为DC2.6V，该芯片正常工作的电压为：16.7V，MC38HC42B的供电是由FDS的场效管U16与Q21所控制，检测U16与Q21都正常。

因此断定是因MC38HC42B芯片损坏，假如此芯片被烧坏，造成芯片损坏的原因有两个过流、，过压，所以必须检测其过流保护电路与过压保护电路，断电后，放电，在检测过压保护电路过程中没有发现有损坏的元件，还在检测过流电路中发现两个1欧1W的检流电阻开路拉，于是更换此芯片和检流电阻。

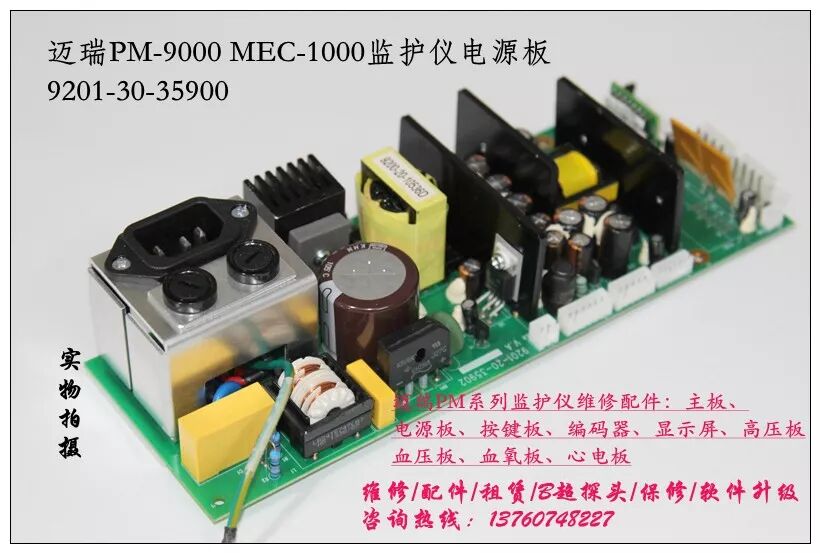

 广州一古现货供应迈瑞PM-9000监护仪维修配件：主板、电源板、按键板、血压模块、心电板、血氧板、打印机、编码器、高压板、显示屏。迈瑞监护仪维修型号：PM7000/8000/8000E/9000/9000E、MEC-1000/2000、iMEC12/10/8、iPM9800/12/10/8、BeneView T1/5/T6/T8、Beneheart D3/D6等。

注意的是最好不用大于其电阻功率同电阻阻值的电阻更换，同时最好不用大于此电阻阻值同功率的电阻更换，防止电路的大片烧坏。更换芯片与电阻，故障排除。
