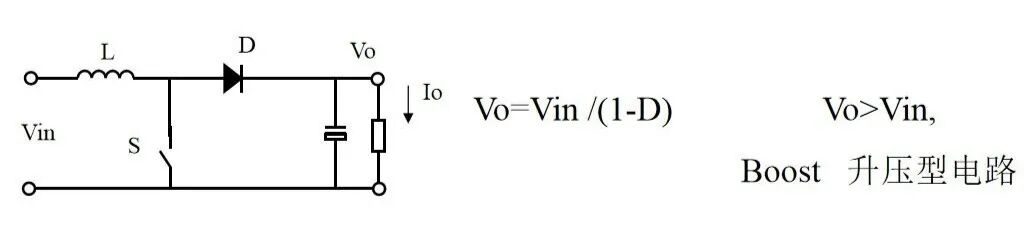

电源升压电路BOOST理论上如下图所示

​

​

​

三、

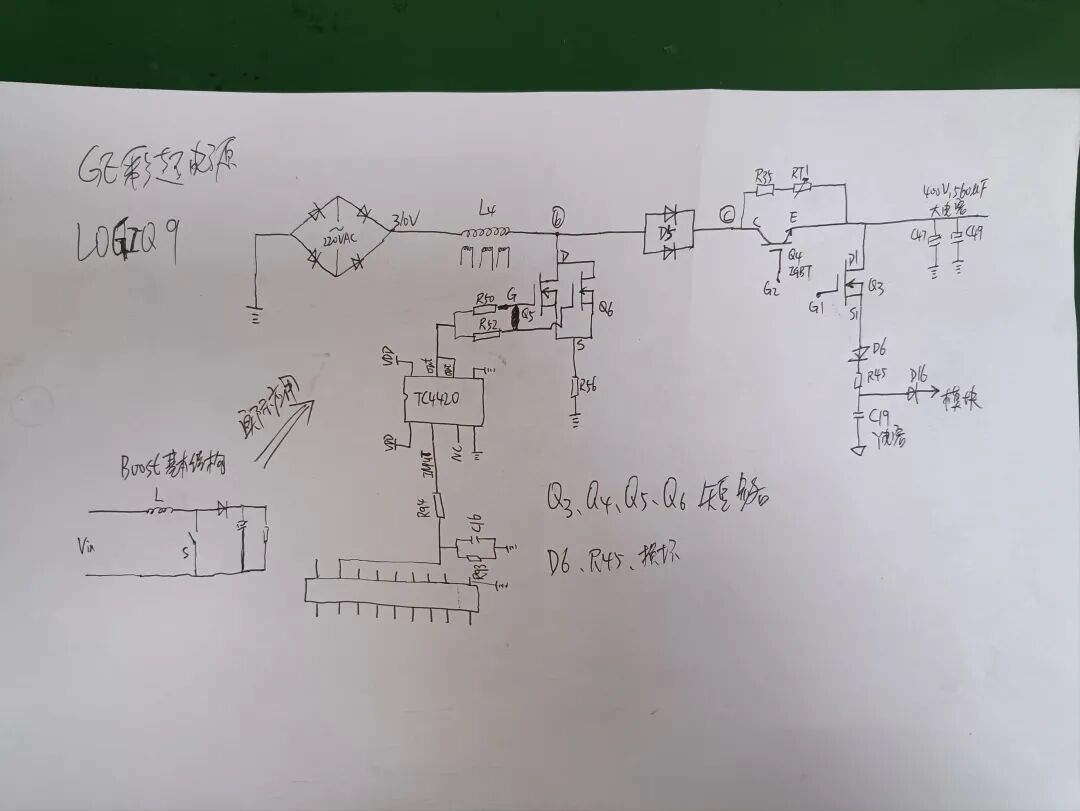

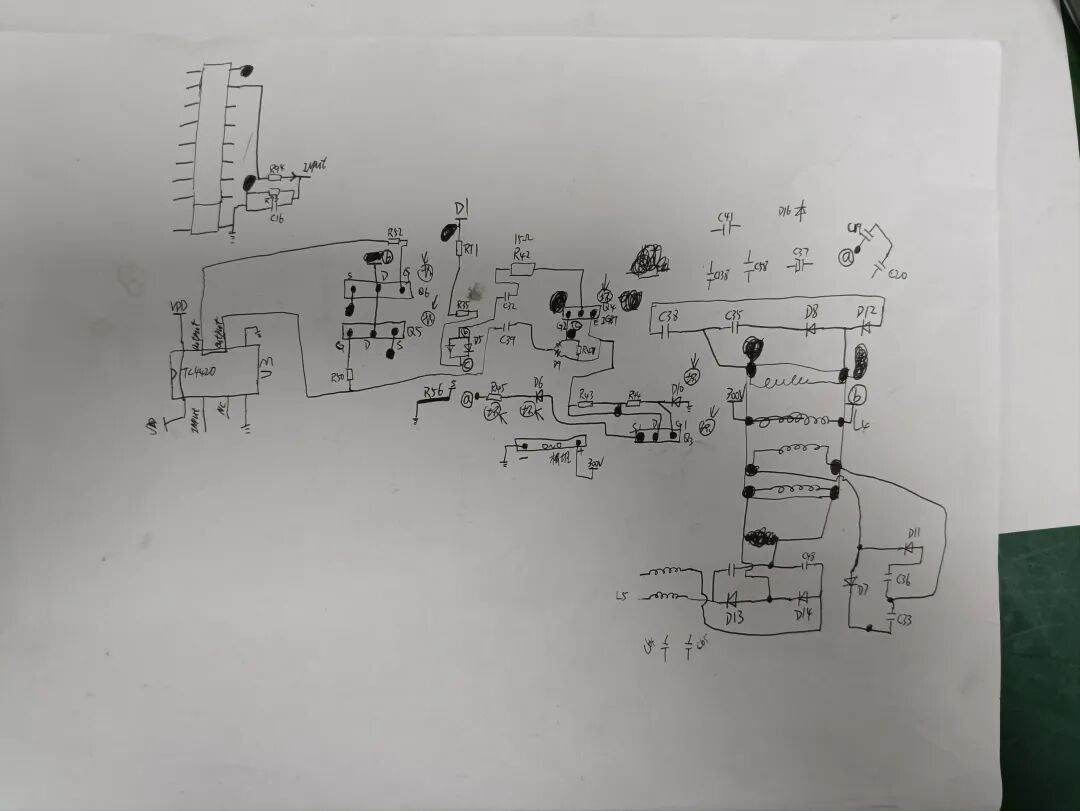

实际电路经过草图再整理后发现比理论上复杂太多。如下面两幅图所示

​

​

四、

要想知道GE Logiq9彩超电源电路比实际复杂就要分析其开机及工作的过程。

工作过程

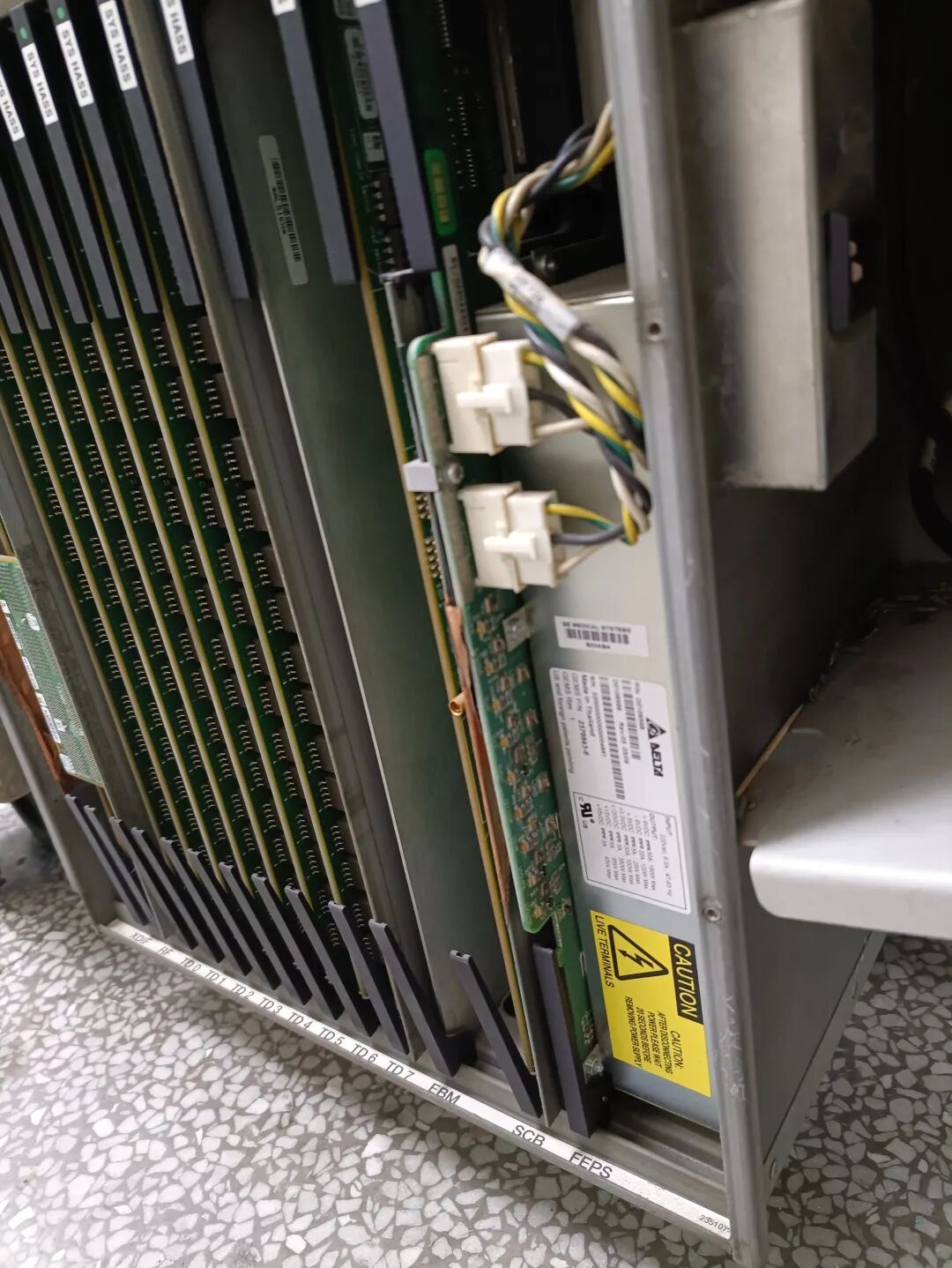

GE Logiq9彩超由电源模块、计算机(PC)、前端电路板箱、显示器和控制面板等组成。

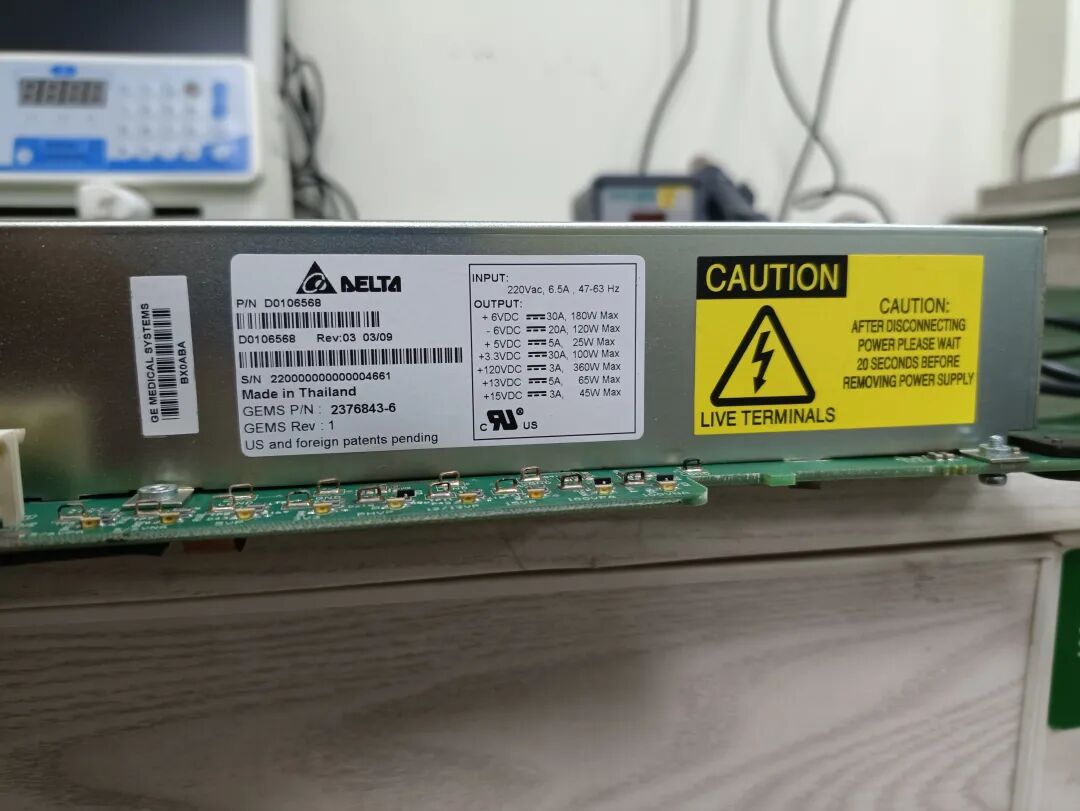

①电源部分由交流控制器（ACCONTROL-LER）、DC电源模块（DCPOWER）、ATX电源等组成。

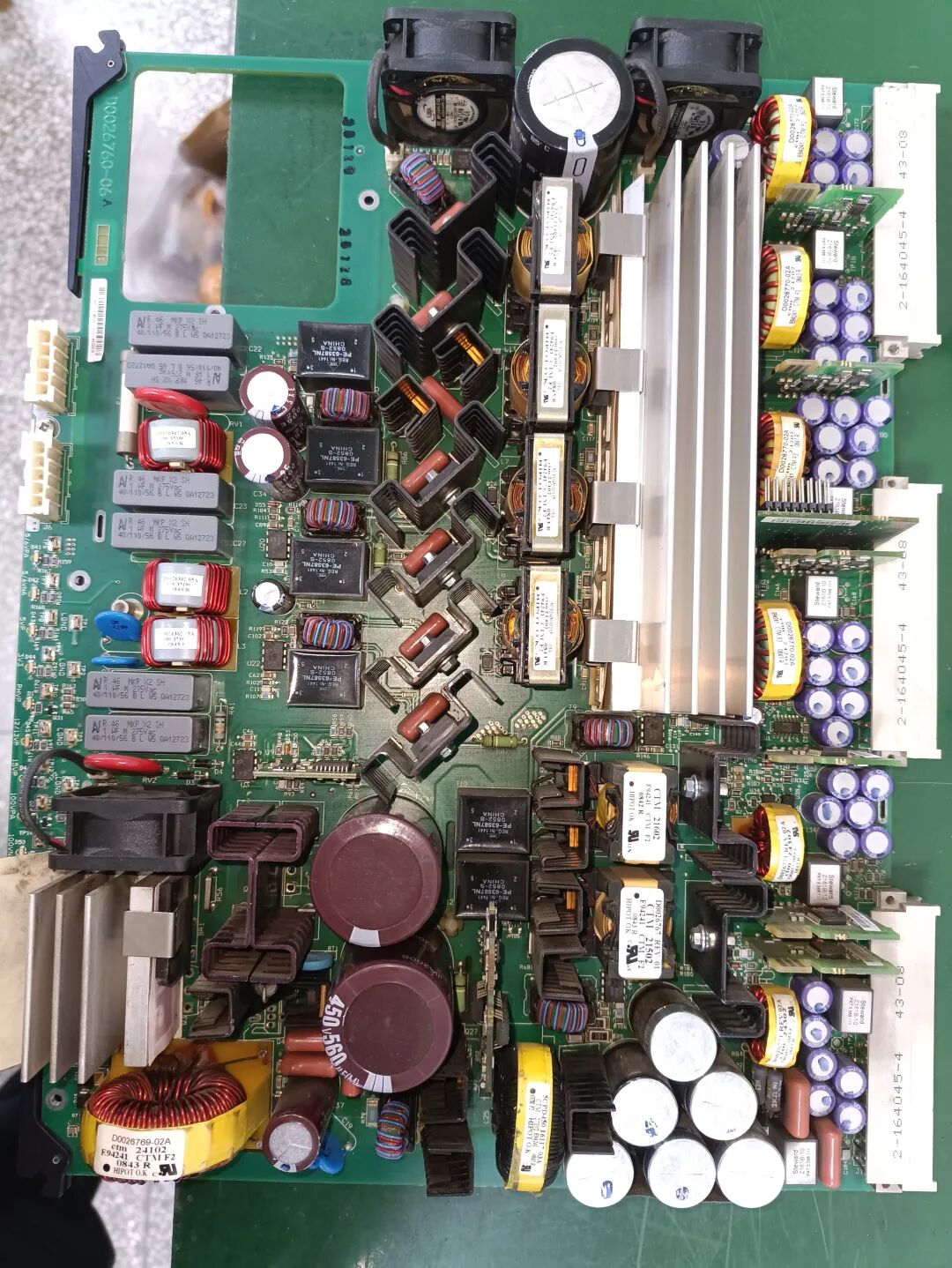

交流控制器为各工作系统分配适合的工作电压兼有整流滤波功能，DC电源模块的功能是将220V交流电转变为前处理系统（FEP）各部分所需的各组工作电压，ATX电源为后处理系统（BEP）各计算机部件提供工作电压。

​

②前端电路由RF、XIDF板、TD板、EBM板及SCB板组成，主要功能是驱动超声探头晶片的起振发射超声波，并接收超声波反射信号，进行叠加及对应模式的信号处理，最后形成射频信号送至计算机进行分析处理。

GE Logiq9彩超前端有8块通道板(TD0~TD7)，执行对应的超声波发射和接收以及A/D转换，8块通道板对应不同的探头通道，每个板处理24个通道。

③后端计算机装载有Window XP操作系统(OS)和相应的应用程序，是整机的心脏，控制和协调主机各部分的工作，并对前端送来的信号进行分析计算，形成视频信号输出至显示器，得到所看到的超声图像；

​

开机过程

1、当机器插上电源线后，机器底部后面的交流控制器产生五组市电，给前端DC模块、后端PC主机内部的ATX电源、显示器等提供220V交流输入电压。此时操作面板开机键亮黄灯，PC主板有亮灯待机，后端DC模块无任何输出电压。

2、当按下面板上的开机按键后，PC启动，随后pc中的PCI卡发送信号给前端DC电源模块，DC电源模块首先输出+15电压，随后输出其余低压直流电，当开机即将进入彩超工作界面之前，DC电源模块再输出高压和100V直流电压，给探头供电。

结论

由开机和工作过程可知，DC电源模块是受多个子过程控制的，要想完全正常工作起来需要几个控制级。因为开关电源产生的干扰问题很大，在主回路的基础上还有emc电路，安规电路，考虑实际，对元器件的功率和数量也有要求。具体可以学习下面链接内容。
