医院为什么要用吊塔医疗设备医用吊塔的施工质量控制核心要点
~~点击查看详情~~

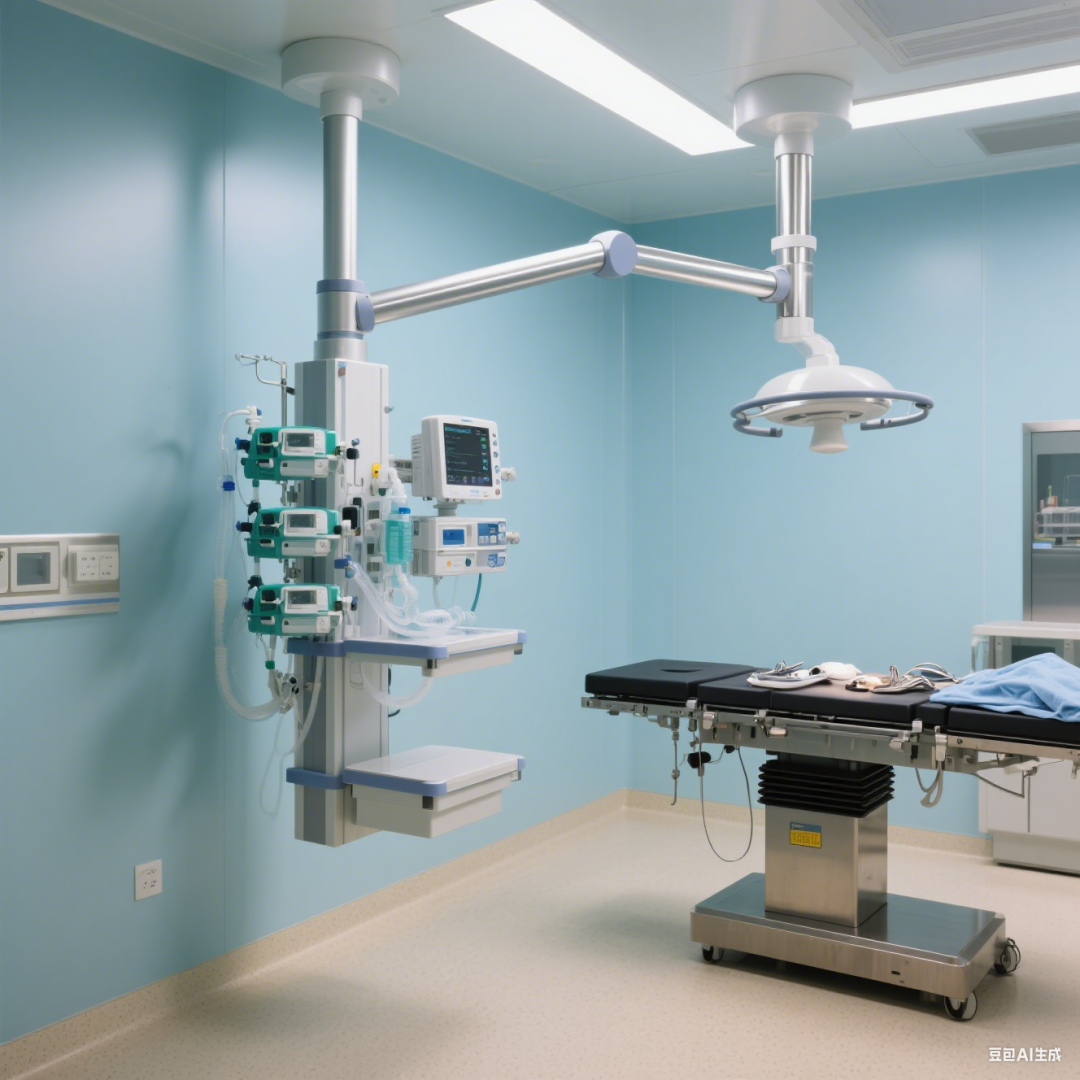

医用吊塔是现代医院手术室、ICU等医疗场所不可或缺的重要设备，是一种悬挂于天花板上的多功能医疗支持系统。医用吊塔通过灵活的机械臂和标准化接口，为医疗工作提供气体、电源、网络及设备悬挂等多种功能支持，主要包括麻醉吊塔、外科吊塔和腔镜吊塔三大类。
医用吊塔一般可旋转，通过灵活的机械臂和标准化接口，为医疗工作提供气体、电源、网络及设备悬挂等多种功能支持，主要包括麻醉吊塔、外科吊塔和腔镜吊塔三大类。
麻醉吊塔主要用于手术麻醉区域，集成麻醉机、监护仪等设备，提供医用气体（如氧气、笑气、压缩空气）和电源支持。外科吊塔服务于手术操作区域，可悬挂电刀、吸引器等外科设备。腔镜吊塔专为微创手术设计，用于支撑腹腔镜、摄像系统等精密设备。
医用吊塔的核心价值在于优化医疗空间布局，提高工作效率，减少地面管线绊倒风险，同时确保医疗气体和电力的安全稳定供应。
在手术室，医用吊塔、吊架根据需要配置，其中医用吊塔必设麻醉主塔1套，另根据需要增设手术腔镜塔等，塔上应配置的电源、数据接口、气体终端，其点数按需而定。气体终端制式通常采用美标气体终端、英标气体终端、德标气体终端、法标气体终端及日标气体终端。电源插座宜采用万能插座。
手术室使用的悬臂式吊塔按照使用功能一般可分为麻醉塔、外科塔、腔镜塔、显示器塔、体外循环塔等，可根据手术室大小、实际功能需求选用最合适的配置。麻醉医师一般在病人的头部位置实施麻醉，因此麻醉塔需要安装在病人头部左侧或右侧位置。考虑到病人有时会采用反向体位，也可以在其他合适的位置增加一台麻醉塔或在其他吊塔上增加麻醉用的气电端口。考虑到手术室整体布局和其他吊顶设备的定位，外科塔一般安装在手术台的腿部位置。
通常采用单臂设计，配置麻醉机平台和抽屉式储物柜，气体终端数量较多，强调气体供应的稳定性和安全性。现代麻醉吊塔多配备应急电源接口和气体压力监测报警系统。
外科吊塔，结构更为复杂，常见双臂或三臂设计，承载能力更强（通常≥50kg）。配备多个设备托盘和悬挂装置，接口类型丰富（包括电气、网络、气体等），可同时支持多台手术设备运行。
腔镜吊塔设计精度要求最高，具有防抖动特性，配备专用摄像系统支架和视频信号传输接口。部分高端产品集成图像处理设备和显示屏，构成完整的腔镜手术系统。
此外，根据安装方式不同，医用吊塔可分为固定式和旋转式；按供电方式分为普通供电和UPS不间断供电类型。现代智能吊塔还融合了触摸控制、设备联动、使用数据记录等信息化功能。
医用吊塔在手术室、ICU病房（包括烧伤重症监护病房）会有配置。在手术室，吊塔安装位置应临近手术台，不要安装在手术室的门口影响通行。
医用吊塔的安装涉及建筑结构、电气、气体、智能化等多个专业领域，技术要求严格。结构方面，吊塔必须安装在承重梁或加固的天花板上，单点承重通常需≥300kg，抗震地区需考虑抗震支架。安装高度一般距地面2-2.2米，旋转式吊塔需保证足够的旋转半径（通常≥1.5米）。气体系统安装必须采用医用级铜管，气体管道需进行脱脂处理，安装后需进行保压测试（通常要求0.4MPa下24小时压降<1%）。氧气管道特别要求禁油处理，所有接头使用专用医疗气体密封剂。电气系统应设置独立回路，采用IT隔离电源系统（特别是手术室吊塔），电线电缆需符合医疗场所防火等级要求。智能化集成方面，现代吊塔需预留设备通信总线（如RS485、CAN等）、网络接口和弱电走线通道。安装完成后需进行整体平衡调试，确保各关节转动灵活且能稳定停留在任意位置。
手术吊塔的质量控制对象有氧气、负压吸引、压缩空气、二氧化碳、麻醉废气和电源。中心负压吸引手术中的血液、水、痰液等；压缩空气为体外循环机提供循环动力，并且和氧气的压差维持在0.1MPa范围内；二氧化碳是腔镜手术中气腹机必须使用的气体，压力不稳定会导致气腹机循环启动；麻醉废气净化是手术室环境健康安全的保障，利用净化系统对废气进行清除以保护医护人员的健康。
电源和地线的正确连接及使用是确保医学装备安全的重要环节，手术室采用专用隔离变压器为手术各类设备提供电源并且进行等电位连接，坚决杜绝漏电、电击事故的发生，切实保障医护人员和病人的安全。
前期准备阶段，需审核建筑结构图纸，确认承重梁位置与荷载；核对吊塔型号与医疗功能需求匹配度；检查气体管道材质证明和电气元件医疗认证文件。安装过程控制包括结构安装、管道施工、电气安装、机械调试和验收测试等内容。
结构安装：使用激光定位仪确定安装中心点，膨胀螺栓需达到规定扭矩值（通常≥50N·m），安装后进行72小时沉降观测。
管道施工：医用气体管道焊接应采用氩弧焊并做100%内窥镜检查，管道标识清晰（颜色区分不同气体）。
电气安装：强弱电分离走线，最小间距≥30cm，接地电阻≤4Ω。
机械调试：各关节转动扭矩需按厂家标准调整，通常终端负载时操作力≤20N。
验收测试，需进行72小时连续负载测试（额定负载的110%），还要进行气体系统颗粒物检测（≤0.1mg/m³）和微生物检测，除此之外，还要进行包括绝缘电阻（≥10MΩ）、漏电流（≤10μA）等电气安全测试，最后别忘记进行模拟断电/断气应急测试。
医用吊塔项目造价差异较大，普通吊塔约5-15万元/台，高端智能产品可达30万元以上。造价控制需从全生命周期考虑：
1. 设计阶段：根据手术室等级（如百级、千级）匹配吊塔配置，避免过度设计；合理规划气体终端数量；考虑模块化设计便于后期升级。
2. 采购阶段：比较不同品牌的核心参数；分析维护成本（如进口品牌配件价格通常比国产品牌高40-60%）；考虑集中采购获得规模折扣。
3. 施工阶段：精确计算管线路径减少材料浪费；合理安排工序避免交叉作业返工；严格管控变更签证，材料代换需重新核价。
4. 运维阶段：建立预防性维护计划（通常每6个月专业保养一次）；培训医院人员日常检查（包括关节松动、气体泄漏等）；合理储备易损件（如旋转轴承、气密垫片等）。
通过全过程精细化管理，优质医用吊塔项目在保证医疗功能前提下，通常可控制造价在预算的±5%范围内，且使用寿命可达10年以上。值得强调的是，医用吊塔作为生命支持设备，造价控制必须以确保医疗安全和质量为前提，关键部件（如气体阀门、电气保护装置等）不应为降低成本而降低标准。
