在车载抬头显示（HUD）系统的研发中，CODE V（成像光学专家）与 LightTools（非成像与照明专家）的强强联手，是目前行业内公认的黄金工作流。HUD 的设计难点在于：它既需要像相机镜头一样清晰成像，又需要处理太阳光倒灌、杂散光、显示亮度均匀性等复杂的照明问题。

以下是这两款软件协同工作的标准流程，供各位工程师参考：

阶段一：CODE V 负责成像性能与虚像设计

在这一阶段，设计的核心是确保驾驶员看到的虚像（Virtual Image）清晰、无畸变、无双目视差。

眼动范围（Eyebox）与折叠光路建模： 工程师首先在 CODE V 中定义驾驶员的眼动范围。利用 CODE V 强大的自由曲面（Freeform）建模能力，设计出复杂形状的非球面反射镜（P-Mirror），以补偿挡风玻璃不规则曲面造成的巨大像散和畸变。

像质优化与像差校正： 通过 CODE V 的优化算法，最小化不同眼球位置观察到的图像偏移和模糊，确保驾驶员在 Eyebox 内任何位置都能看到清晰、锐利的导航信息。

可制造性分析（公差分析）： 使用 CODE V 评估反射镜装配误差对像质的影响，确保量产后的 HUD 系统不会因环境振动或温度变化（通过消热差设计）而导致画面失真。

阶段二：数据无缝转换

一旦在 CODE V 中完成了成像光路的布局，下一步就是将几何数据导入 LightTools。

一键转换： 自由曲面反射镜、挡风玻璃和 PGU（图像生成单元）的相对位置、面型参数可以无损导入 LightTools。

属性继承： 机械结构和材料的光学属性（折射率、反射率）得到保留。

阶段三：LightTools 负责背光、亮度和杂散光分析

在 LightTools 中，设计的重心转向“光能量的分布”和“环境干扰的规避”。

1. PGU 背光模组均匀性设计

HUD 必须在强阳光下依然清晰，这要求 PGU 拥有极高的亮度和均匀度。

工程师在 LightTools 中设计 LED 阵列、扩散片和微透镜阵列（MLA），确保投射到 LCD 或 DLP 上的光线在能量上是完全均匀的。

2. 太阳光倒灌与热效应分析

这是 HUD 的致命风险：太阳光可能通过反射镜聚焦在 PGU 上，导致零件融化。

光线追踪： LightTools 模拟太阳在不同高度角时的入射光路。

热分布图： 预测 PGU 表面的能量密度，指导工程师添加红外滤光片或改进散热设计。

3. 杂散光与鬼像分析（Flare & Ghost）

驾驶员不希望在挡风玻璃上看到多余的重影或炫光。

LightTools 能够追踪非预期的反射光路（例如阳光经机械外壳反射进入人眼），协助工程师优化结构件的表面消光处理。

阶段四：视觉仿真（Human Eye Vision）

最后，LightTools 提供了空间亮度计和视觉成像仿真功能。

它能模拟人眼真实看到的画面，包括周围环境光干扰下的对比度表现。

这种“所见即所得”的仿真让设计团队在打样前就能评估：虚像是否够亮？是否会因为挡风玻璃的偏振特性而出现明暗不均？

总结：联动的价值

CODE V 保证了“看得清”： 解决了成像畸变、分辨率和双目视差问题。

LightTools 保证了“看得见”： 解决了亮度、均匀度、太阳光损害和杂散光问题。

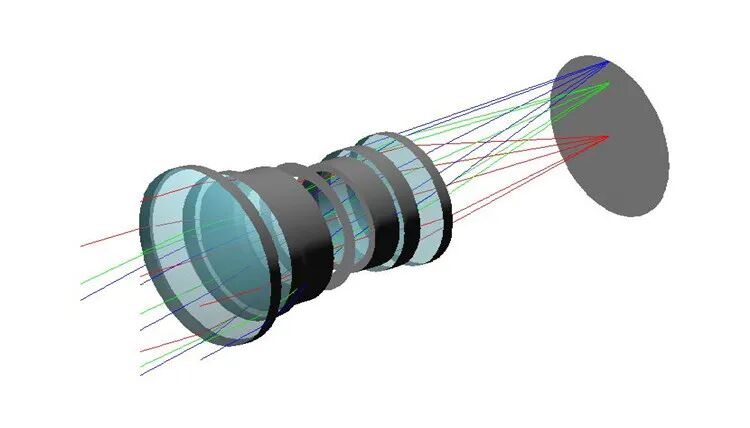

CODE V软件简介

自1975年全球问世以来，CODE V始终是开发尖端光学系统的关键工具，其影响有时甚至深刻改变商业与文化格局。该软件曾助力开发CD播放器等革命性应用，其算法更是微光刻透镜设计的核心技术，这种透镜能实现计算机芯片上超精细线条的成像，是持续提升计算机运算速度的关键要素。

CODE V软件在投影显示、医疗仪器、先进军事技术及太空探索等广泛领域的重要技术进步中发挥了显著作用。 凭借其卓越品质与优异性能的良好声誉，当光学性能对产品或项目成败至关重要时，CODE V始终是首选软件。

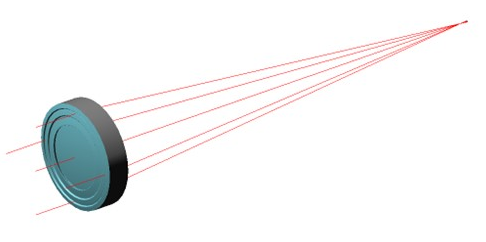

LightTools软件简介

LightTools是一款互动式3D实体建模环境的光学设计软件可帮助使用者建立各种用途的光源、机构与光学器件，提供高精度运算与图形化的分析结果，协助使用者将各种高复杂与高效率的光学产品快速地导入市场，可广泛应用于LED封装设计室内外与车内照明应用、背光模组设计、光机设计、太阳能集光器、镜头杂散光分析与传感器等领域。
