电子体温计 怎么样起底：一个持续售卖八年且销量巨大的电子体温计，大家猜猜看做工怎么样？
当时觉得做工很精致，所以拆开看了内部结构。
内部结构和外部一样精致，当时对于电路板简洁的设计实在是太喜欢了，所以后续画电路板都或多或少有受到这种影响。
比如一些让板子看起来更高级的细节：
-
PCB使用哑光油墨；
-
阻容器件不要绘制丝印框；
-
不要把位号放在丝印层；
-
尽量使用沉金板。
前几年我又买了一个这个体温计，一直用到现在。最近家里能拆的电子产品不是已经被拆解，就是正在被拆解，所以这个体温计当然也不能逃过我的毒手了。

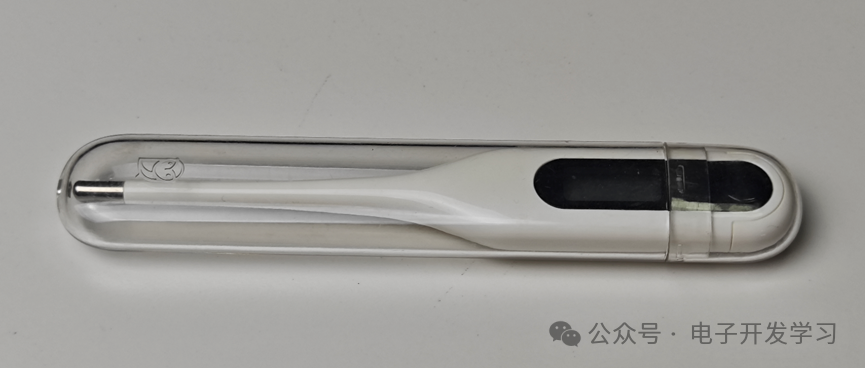

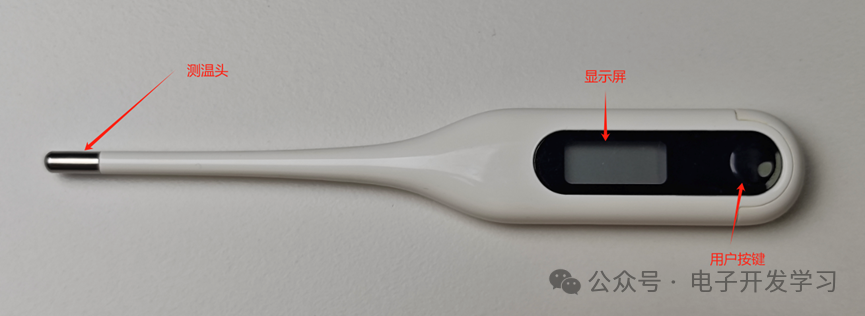

这个产品的设计非常圆滑，曲线很漂亮。测温头部分是金属的，正面有一个小小的显示屏和用户按键，这基本上就构成了一个有输入、有输出、有测量、有计算的典型的电子系统。

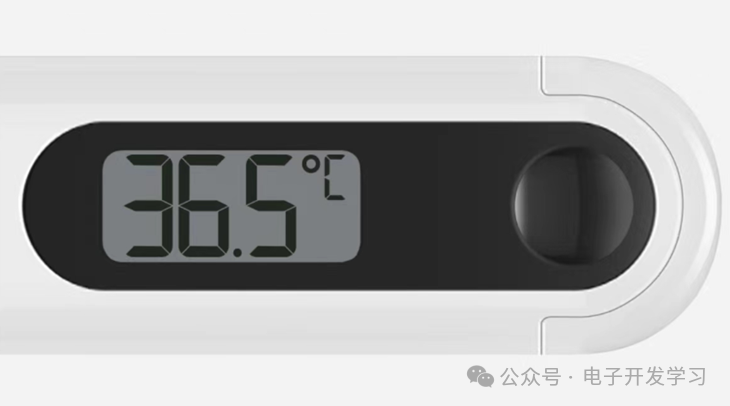

测量时这个屏幕显示的内容是这样的。字体看起来很简洁。

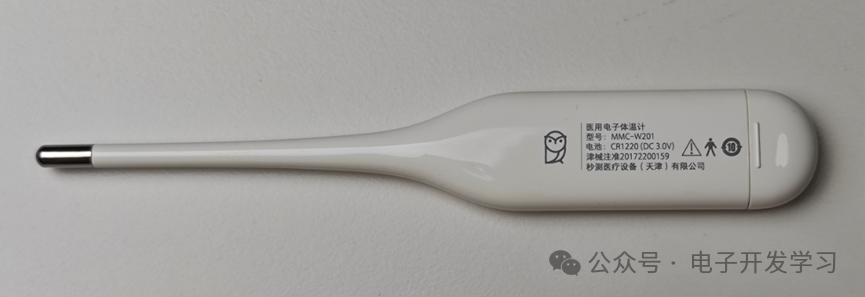

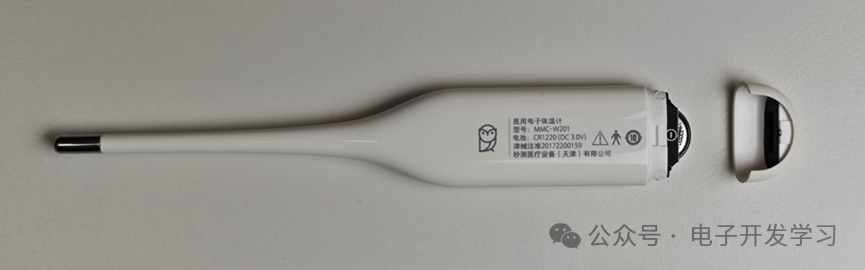

体温计的背面是产品相关信息、有产品名称、型号、使用的纽扣电池型号、公司，另外需要注意，第四行说明这个体温计属于医疗器械，这很重要。

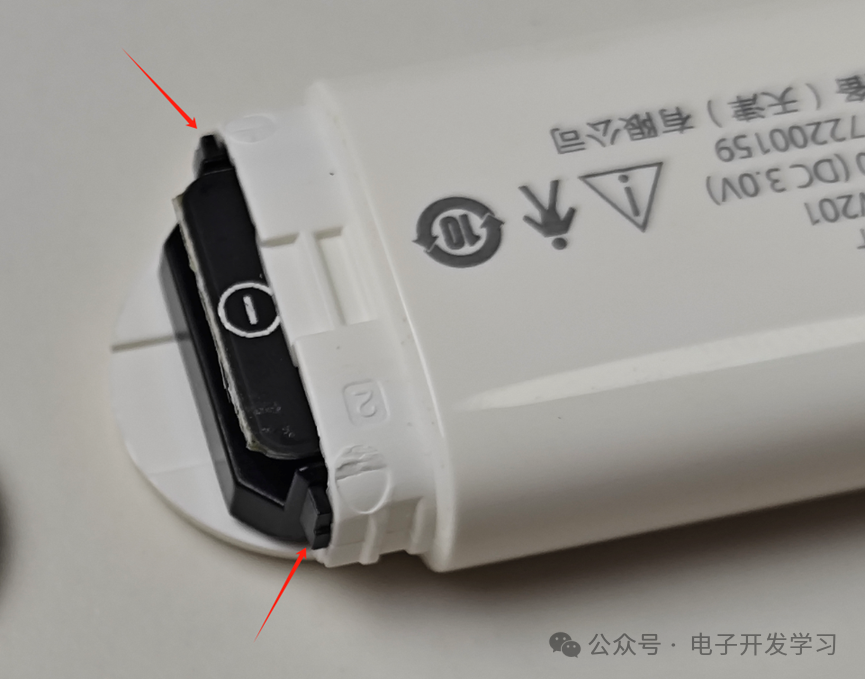

开始拆解，第一步显而易见就是拿掉电池仓盖。

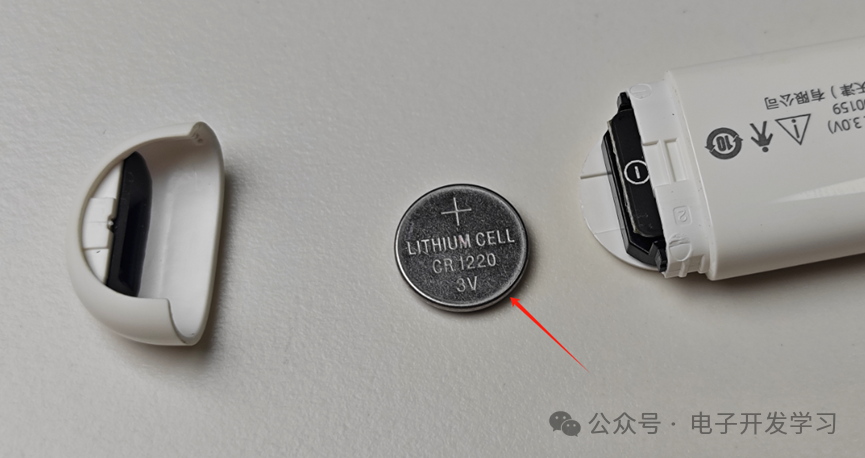

把电池从电池仓里拿出来，可以看到用的是CR1220的锂电池，这个在外壳上也有写。
接下来理论上内部黑色的部分一抽就可以抽出来。

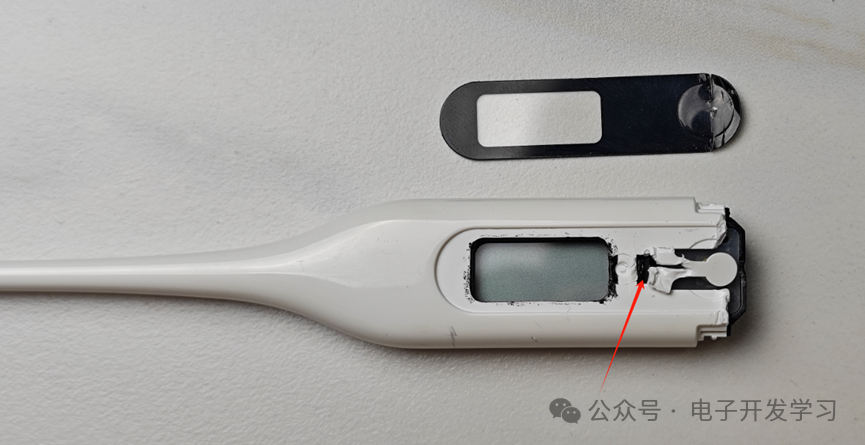

我记得16年拆解的时候，就是无损拆解出来的。但是这次拆解的时候，过程不顺利，最后的结果是有损拆解，果然年龄大了不中用了啊。拆解的过程中发现按键前面这部分有卡扣，但是没有操作好。也有一个可能是拆解便宜点的东西，时间更值钱吧，所以拆起来更简单粗暴。

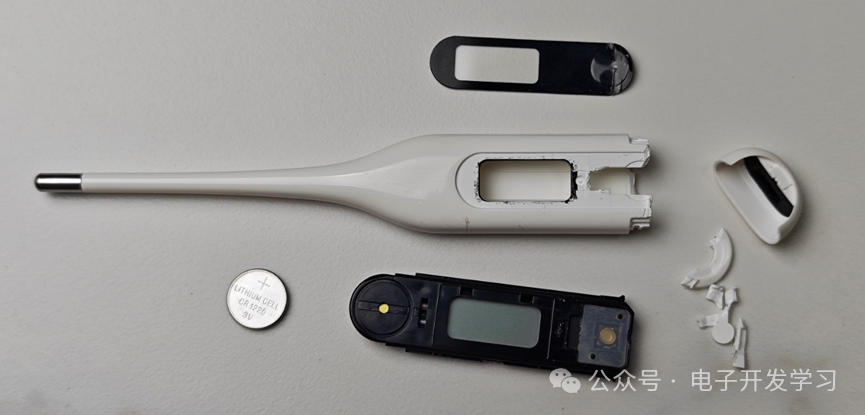

等到把内部部件抽出来之后，已经彻底GG了，这是肢解图。

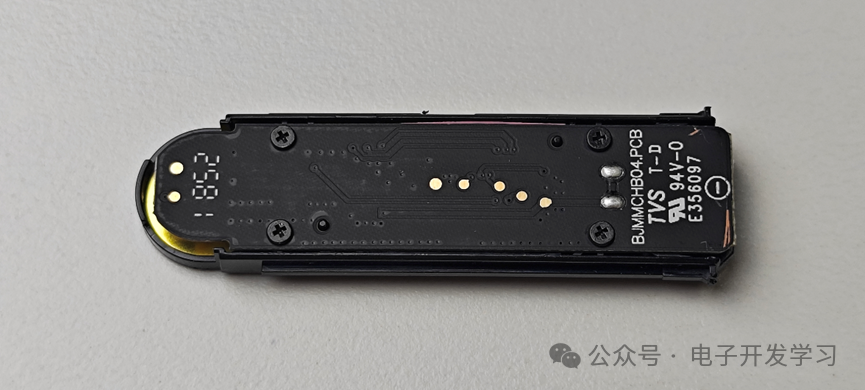

电路板是安装在最下面的这个黑色壳子中的，翻过来背面就可以看到。
从背面可以看到，这个板子的生产周期是1852，也就是18年52周，这已经是年底了啊，那我应该是19年购买的。右边第一行丝印，BJMMCHB04.PCB，这个我读了一遍发现应该是“北京秒秒测HardwareBoard04”的意思吧。下面的TVS T-D是啥意思我不懂，欢迎前辈来科普。4V-0是指可燃性能标准UL94，用来评价材料被点燃后熄灭的能力，V-0是最高等级。

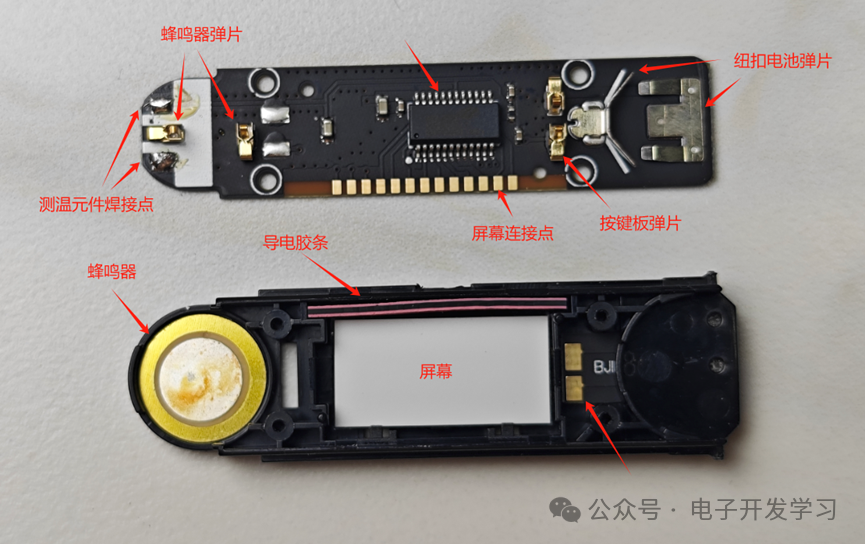

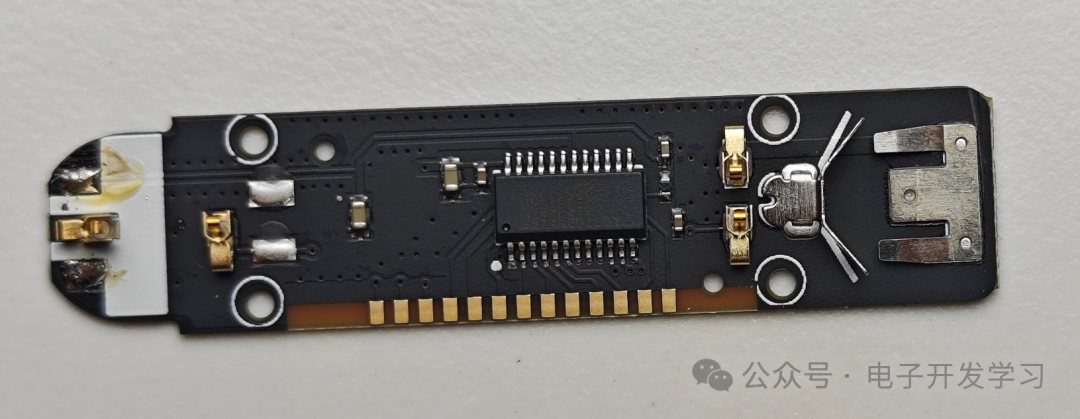

板子上主要的元器件就是上面这些，真是极致的简洁。这个单片机完成了蜂鸣器驱动、按键输入、屏幕驱动、电池电压测量等功能。整个板子上除了一颗MCU只有五个电容和一个电阻。

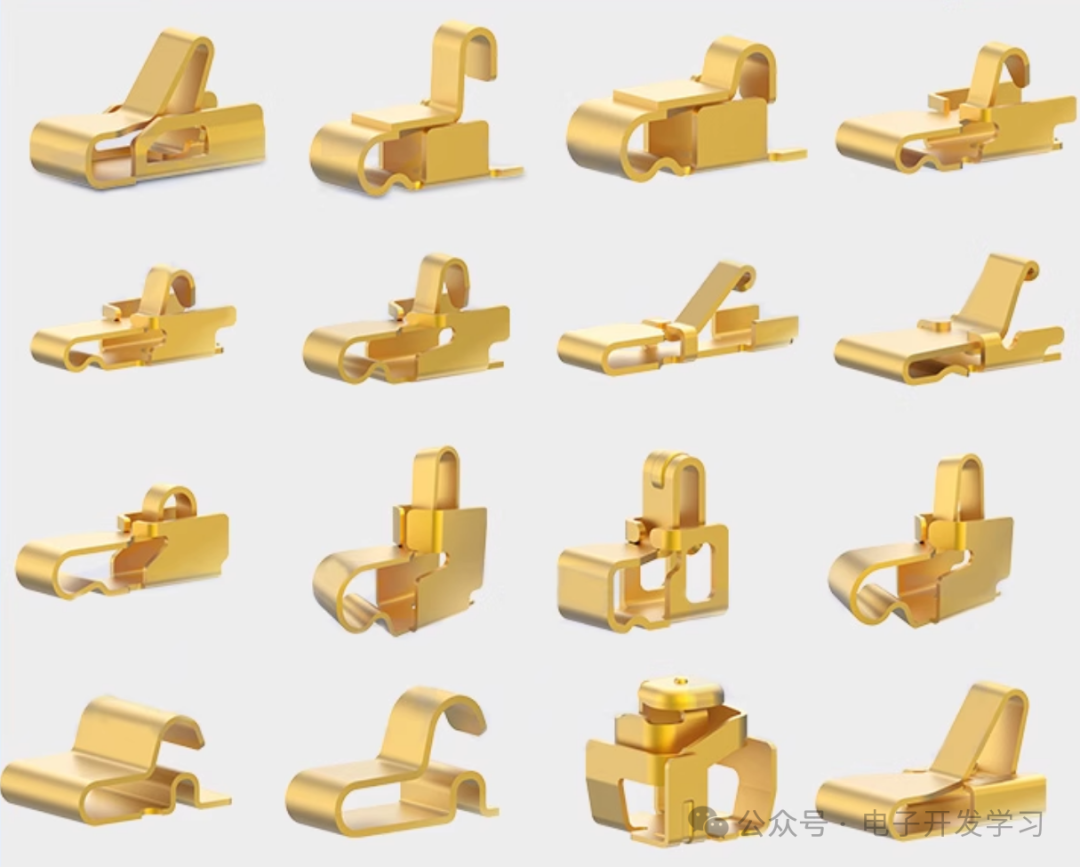

按键板和蜂鸣器的连接方式都是弹片，这种方式装配非常方便。射频领域用这种弹片比较多，叫射频天线弹片，其他领域也有其他的叫法，比如导电触点。这种弹片有各种各样的形状。
我拆了很多这种小产品，绝大多数做工都是能省则省，大多用的单面板，丝印层都要省掉，PCB焊盘想沉金简直就是丧心病狂的想法。而这个产品里的两个板子用的都是沉金的，这一点好评。
前文也说过了，这板子简洁、优雅的设计让我学到不少东西，比如器件不加丝印边框和位号、哑光油墨、焊盘沉金等等此处就不再赘述。

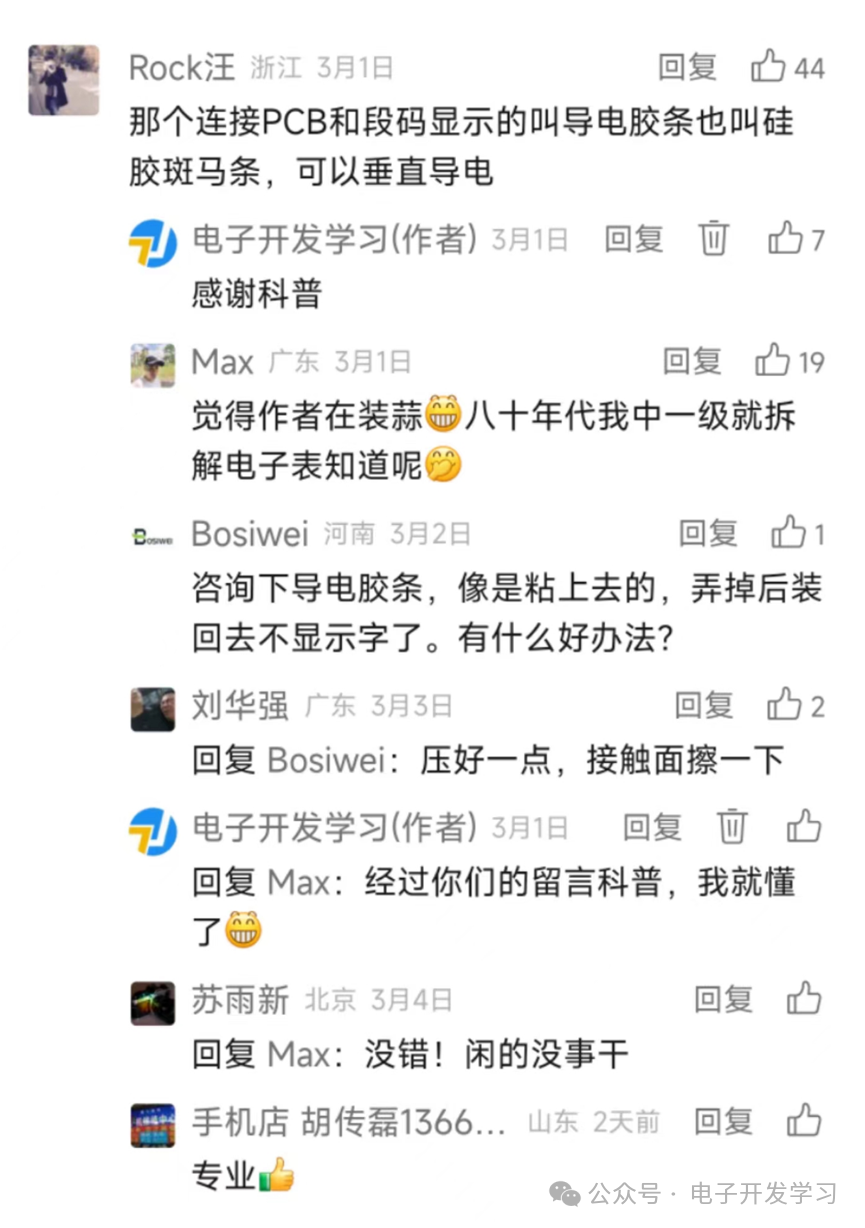

关于这个导电胶条，我以前不懂，发了拆解一个廉价的电子闹钟，发现牛屎芯片这篇文章之后，好多前辈留言给我科普了，让我获益匪浅，我非常开心通过这样的方式学到知识。所以后续一定要多做点拆解，不懂的或者理解错误的，欢迎大家指正。在这里重点感谢Rock汪前辈。

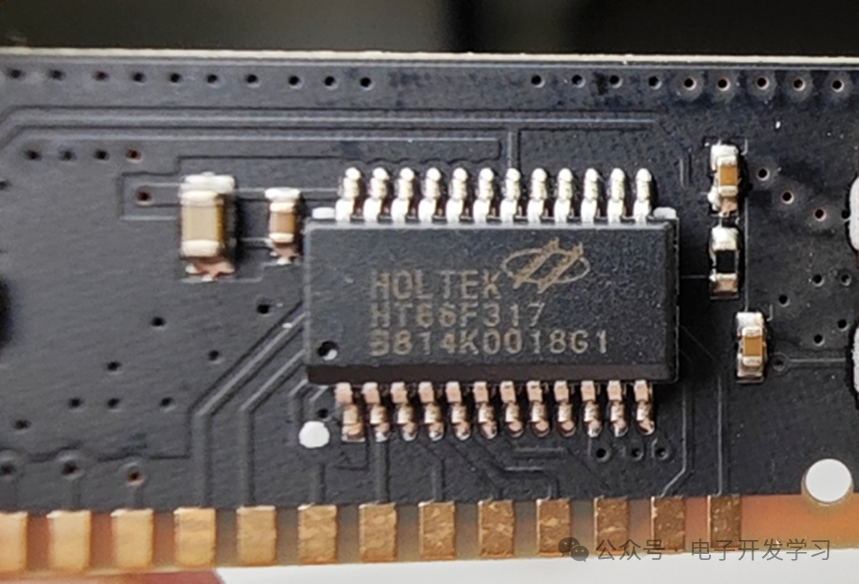

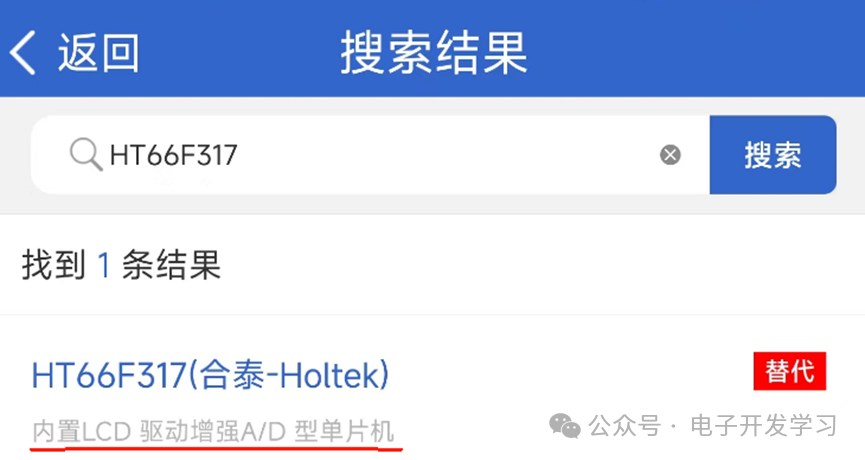

这个封装为SSOP-24的MCU芯片，是合泰的HT66F317，用半导小芯查了一下，是个内置LCD驱动器增强A/D型单片机。

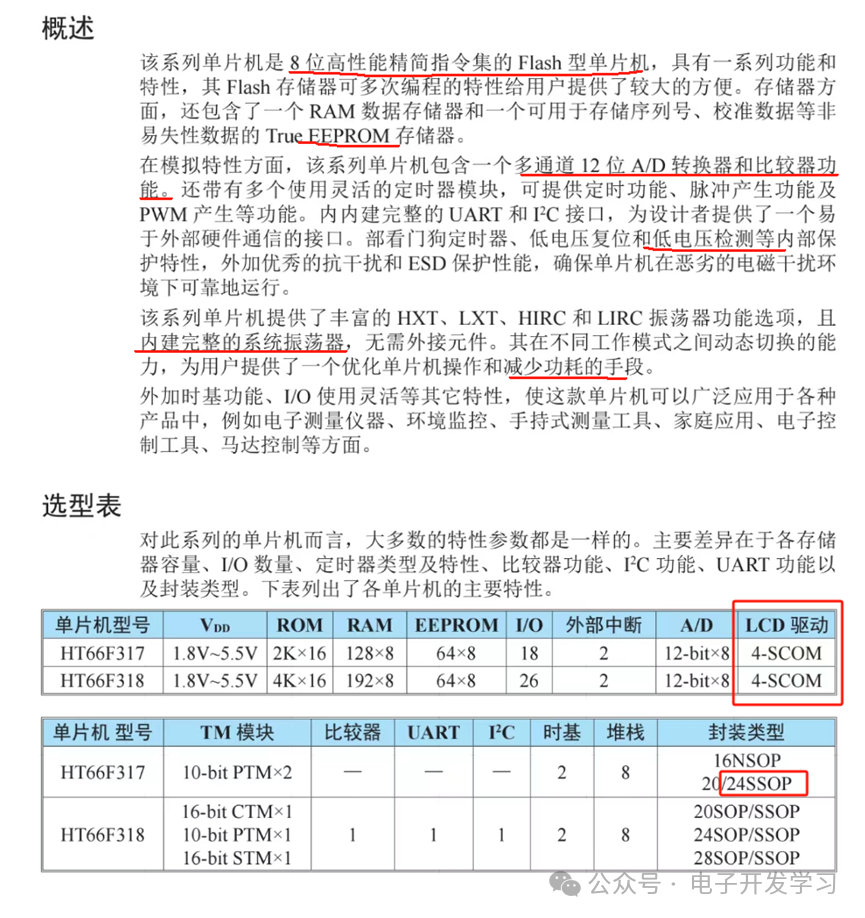

点进去看看手册的概述和选型部分。
这个手册很全，有一百多页，合泰的文档是很不错的，读起来很舒服，而且还是中文的。

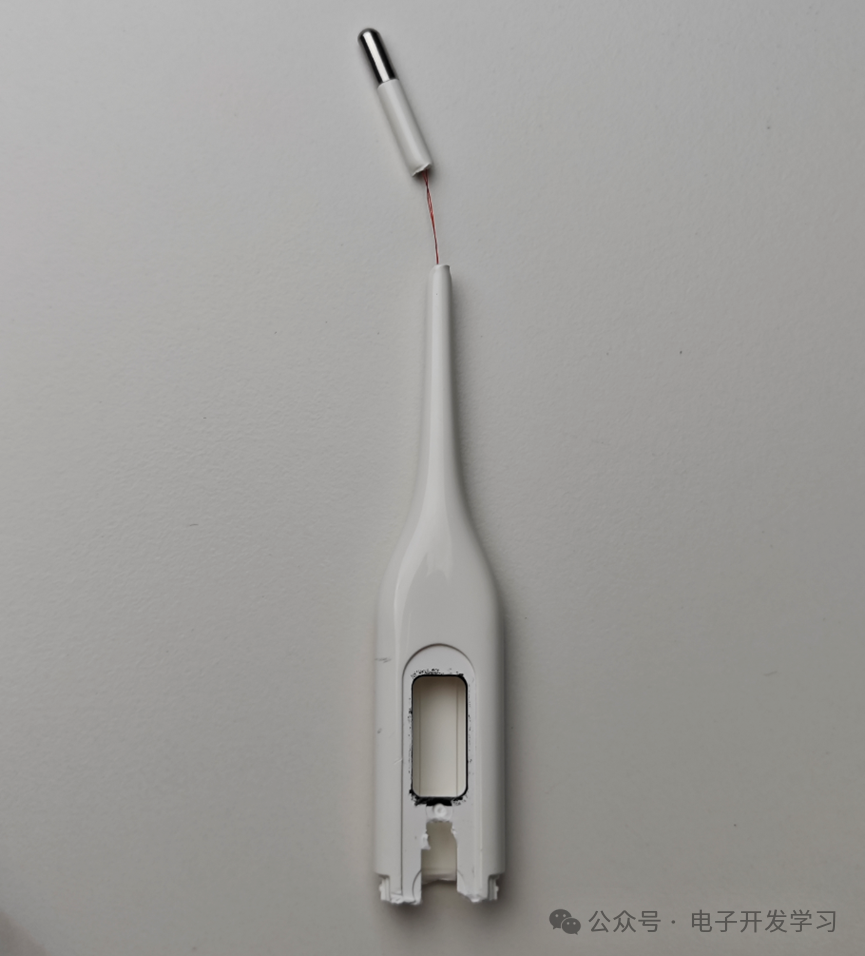

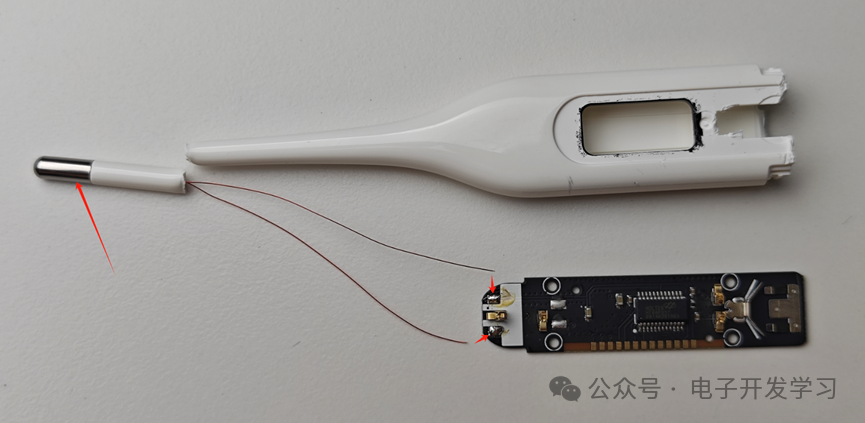

关于这个测温头，不太清楚是热电阻还是热电偶还是NTC等测温器件。所以我执行了分头行动。
还是没法看出来测温元件是什么，只能猜测大概率是NTC 热敏电阻。看到里面有点胶，明白了这个装配流程：预先把测温元件的引出线焊接在板子上，装配好屏幕和其他组件之后插入到外壳里面，这时候测温元件就会从外壳里露出头，给测温元件点胶并套上金属头就可以了。

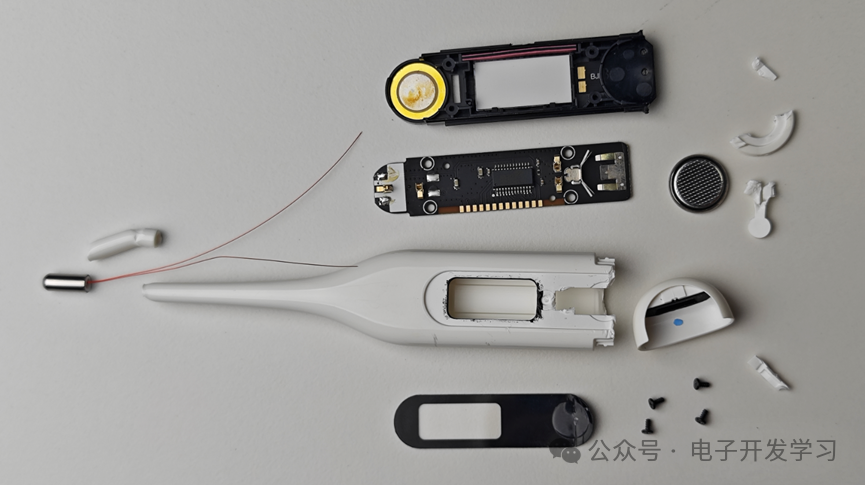

根据流程又到了拍全家福的环节。
欢迎大家吐槽我笨拙的拆解手法。
整体来说这个体温计从工业设计到结构设计，再到PCB设计，在我看来都是非常漂亮的，有很多地方可以学习的。虽然是一个很简单的东西，但是也足以看出设计者的设计能力。
简洁到一个板子只用了一个芯片和五个电容一个电阻就完成了屏幕驱动、测温、蜂鸣器驱动、按键输入等功能。但是从做工方面它并没有节省成本，两个PCB都是双面哑光沉金工艺。
其实这种销量巨大的产品，节省成本的方式就是芯片级的高集成度。现在很多功能简单的产品，都有对应的单芯片解决方案，通过这种方式节省成本，才是更高阶的玩法。这一点从之前的月销量几十万个的小夜灯，内部电路竟如此简单和一个350W的电瓶车控制器，价格居然只卖28，会亏本吗？拆开看看里面用了什么器件！这两篇文章都可以看出来。
这个体温计卖了至少八年，我在写这个文章的时候，去京东看了一下，评论是20万加条。不太清楚这个是多长时间内的销量对应的评价，但是能感觉到这个产品全网销量是一个很夸张的数字。而且我知道的是，至少16年卖到现在了，中间还经历了体温计供不应求的三年。这应该是进入小米供应链的比较成功的产品之一吧。
总而言之，个人认为这是一款非常不错的产品，内部用料很足，平时在家里准备一个是很不错的。我把手里的有损肢解了，得赶紧毁尸灭迹，然后趁老婆不注意再买一个放回原来的位置。
