x射线管，简称球管。常见的影像学检查如摄影、透视、乳腺钼靶及CT都需要使用到的核心部件，设备用途虽异，但它们的功能一致，结构相似。

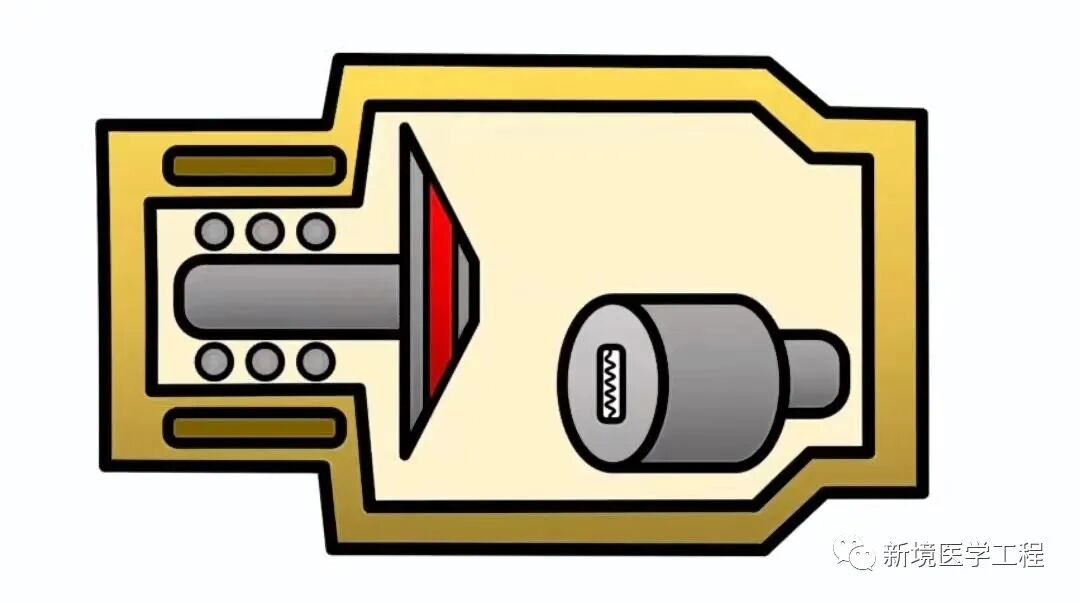

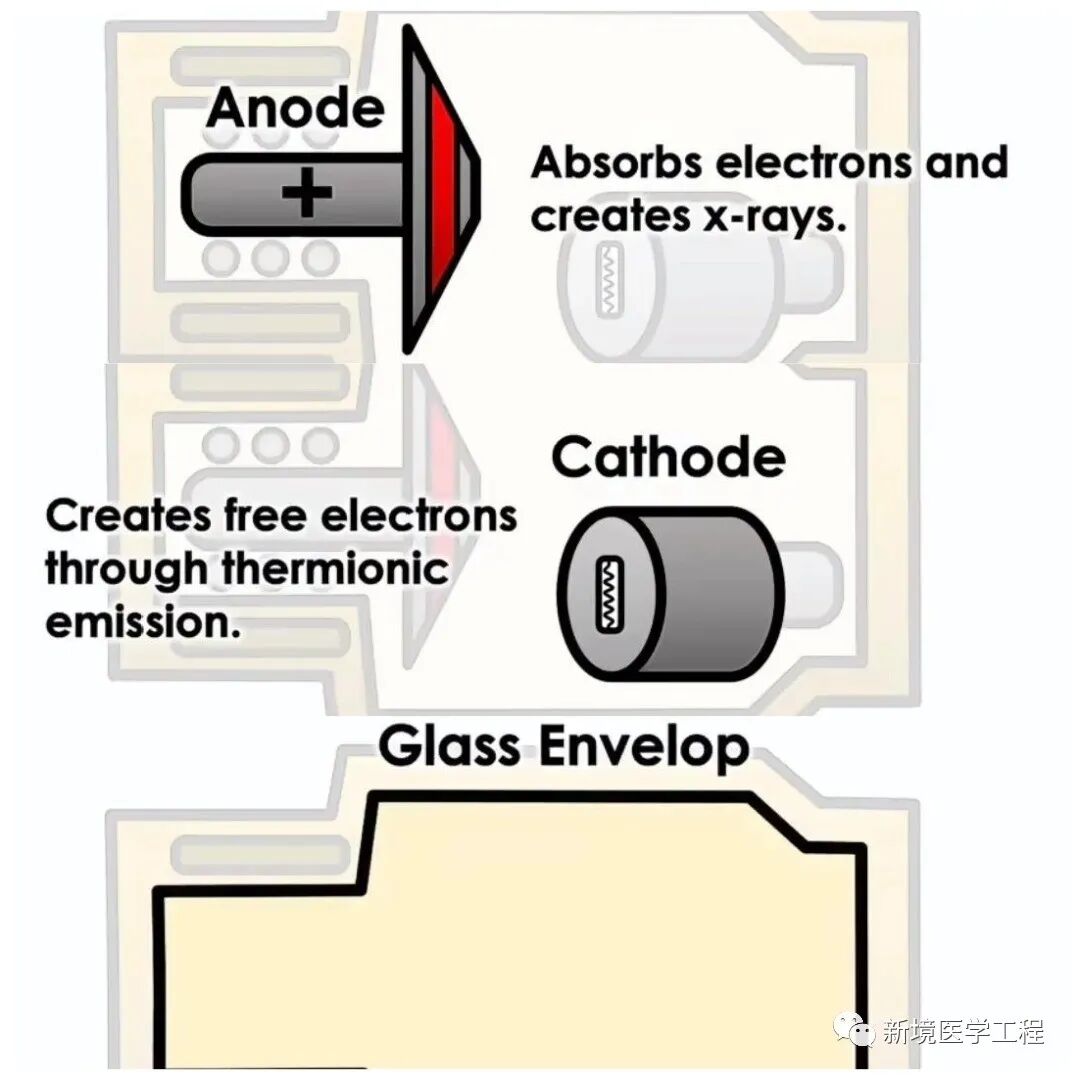

主要由：阳极、阴极、玻璃壳构成

（1）阴极（电子枪）是产生电子并将电子束聚焦，钨丝成螺旋状，通以电流钨丝加热放出自由电子。

阴极实际上跟白炽灯很像，由钨丝构成，当电流通过时，灯丝会发热并产生一团自由电子，称为空间电荷。随着灯丝电流的增加，灯丝产生越来越多的电子，但在1000ma时到达极限，空间电荷变得如此之高，以至于没有更多电子能从灯丝溢出，这种限制被称为空间电荷效应，因此1000ma是管球中可以使用的ma极限。很多球管实际上有两根灯丝，称为双焦点球管，小焦点仅适用于小剂量的摄影，因它热容量小，大的电流容易熔断灯丝。小焦点在靶面聚焦成紧密排列的x线束，相对于大焦点获得的图像具有更高的空间分辨率。

大焦点可以满足临床对大剂量摄影的需求。

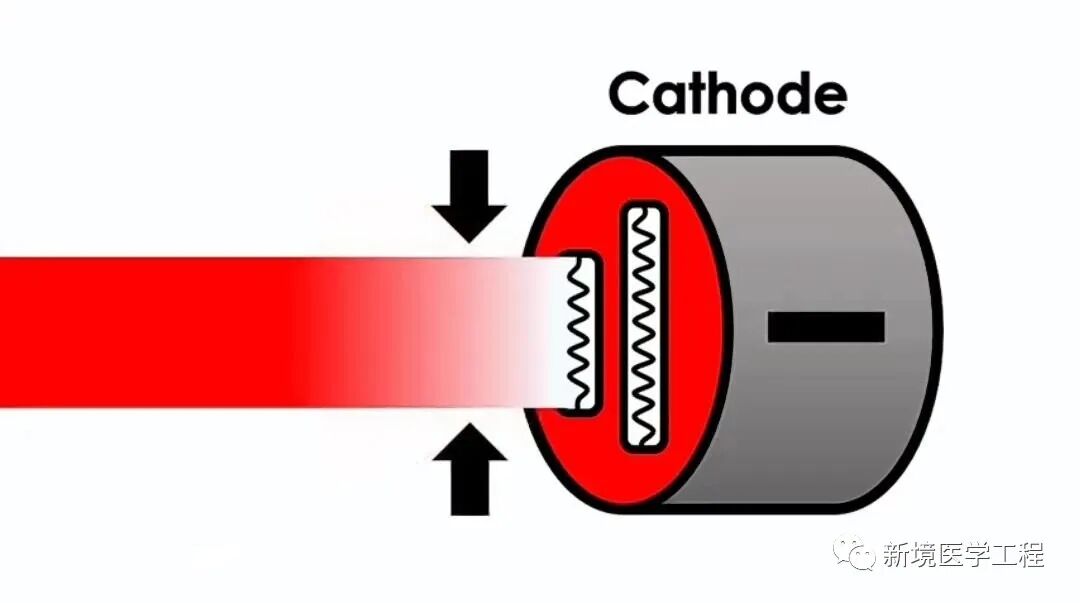

大小焦点均位于阴极的聚焦罩中，聚焦罩的作用就是聚焦电子束，自由电子带负电，聚焦罩也带负电，同极相斥，将自由电子压缩成紧密的电子束，这是图像具有高空间分辨率或清晰度的部分原因。

（2）阳极（金属靶）：发射x射线，阳极靶通常由传热性好熔点较高的金属材料制成，如铜、钻、镍、铁、铝等。

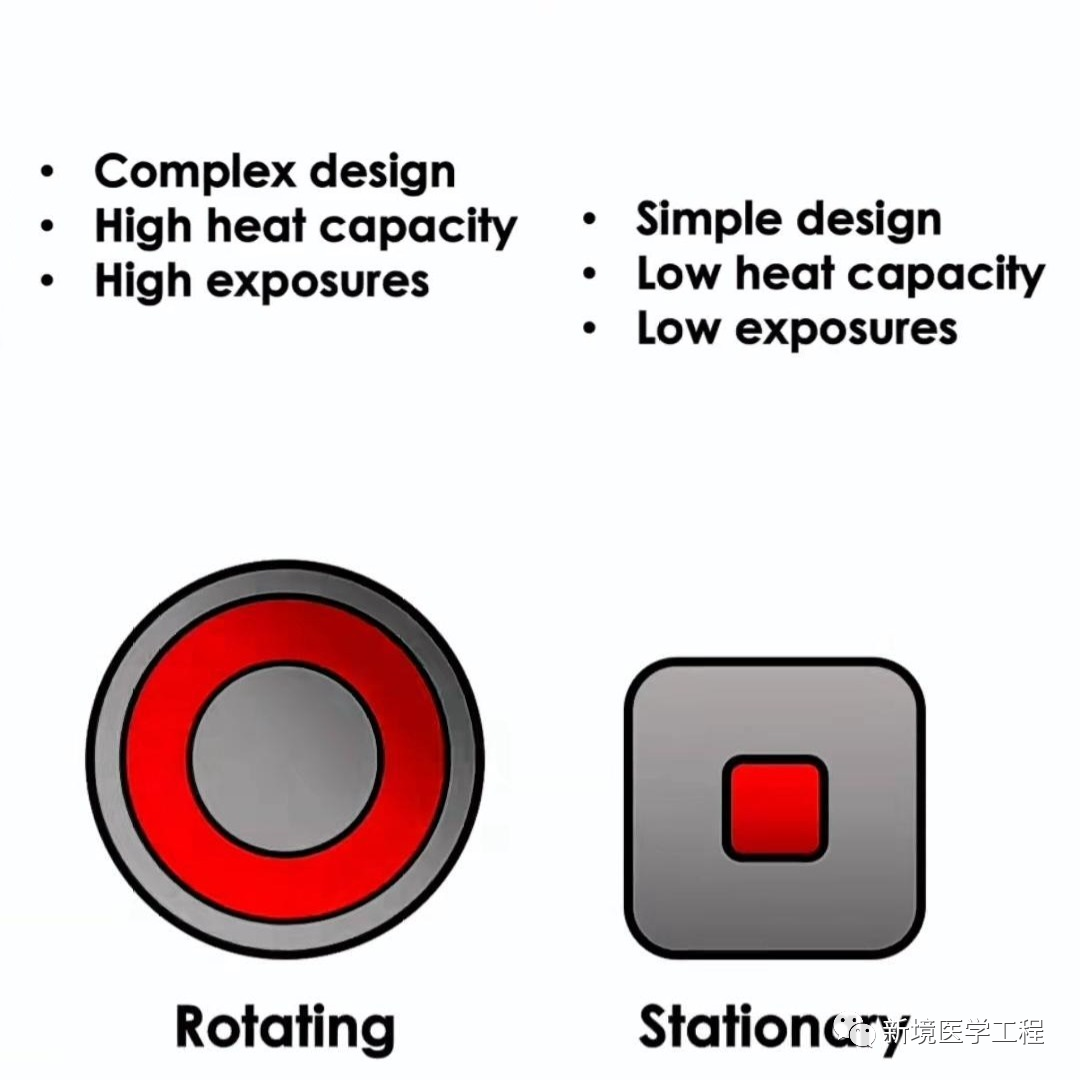

阳极按机构分为旋转阳极和固定阳极两大类：

固定阳极靶面是静止的，这意味着所有热量都集中在阳极的一个小区域内，因此固定阳极球管的热容量非常低这意味着固定阳极球管不适用于大剂量摄影。

旋转阳极的靶面实际上是一个旋转的圆盘，将阴极发射的电子扩散到更大的区域，这样显著增加了球管的热容量，旋转阳极的设计相对复杂，但它具有更大的热容量，可以满足临床大剂量曝光需求。

旋转阳极的旋转靠的是感应电机，它在没有直接接触阳极的情况下转动转子带动靶面，感应电机包括两部分：定子及转子

定子是围绕转子的一圈电磁铁，电磁铁被激活产生旋转磁场，催动转子的转动。

（3）玻璃壳：玻璃壳材料要求既要有结构强度以维持管内的高真空，又要对X射线的吸收较小。一般是金属铍、硼酸铍锂构成的林德曼玻璃。

以上就是x射线管的主要部件。

科学技术的进步促进了现代医疗的发展，其中CT作为广泛应用于临床检查的影像诊断设备，在影像学中有着无可撼动的位置。

而作为CT核心部件的球管，其重要性可想而知，多层螺旋CT连续不间断扫描，X线剂量大，因而要求CT球管有更高的热容量。

热容量的提高要求球管材料，旋转阳极的结构不断的改进和提高。

小（微）焦点、大容量、高频高压及其稳定性、高速旋转阳极（噪声小）、灯丝发射一致性等成为球管的发展方向。

下面我们以CT球管为实例，看一看真实的球管什么样子。

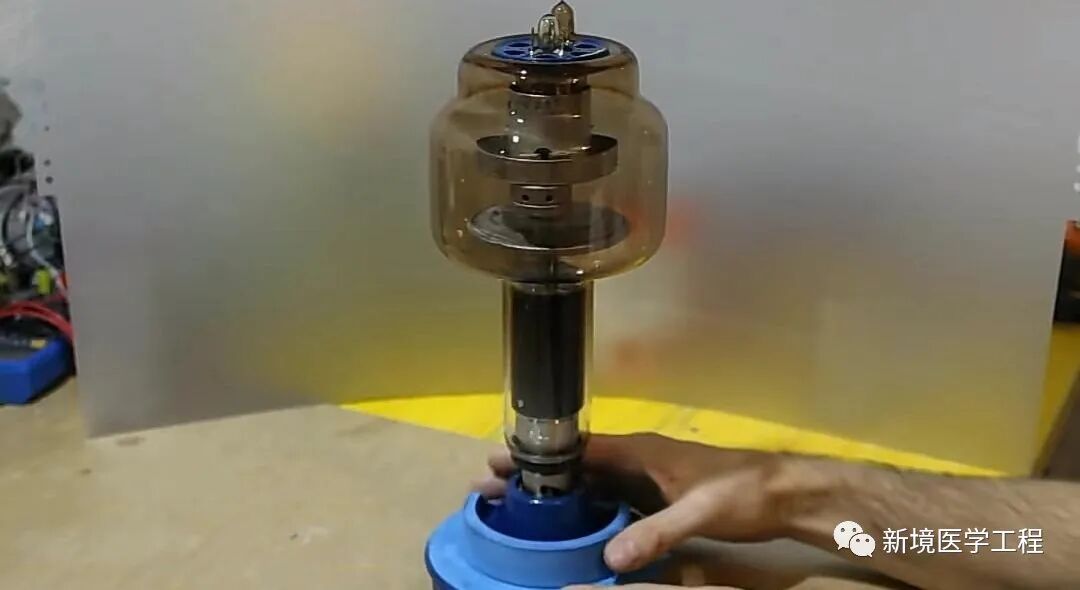

这是一枚拆掉管套的管芯，让我们一起看一看CT管芯如何运转：

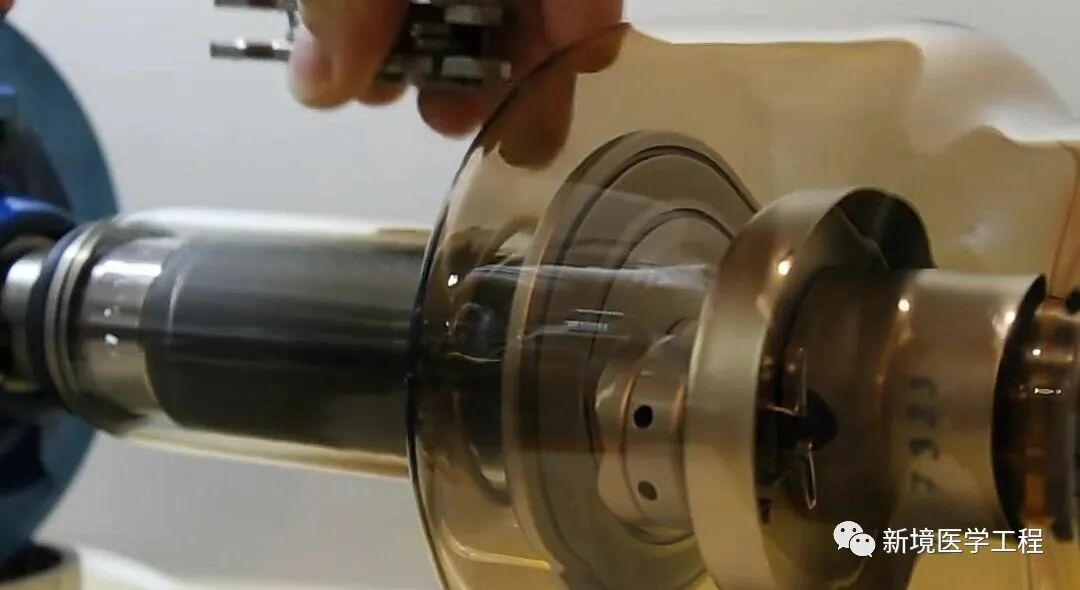

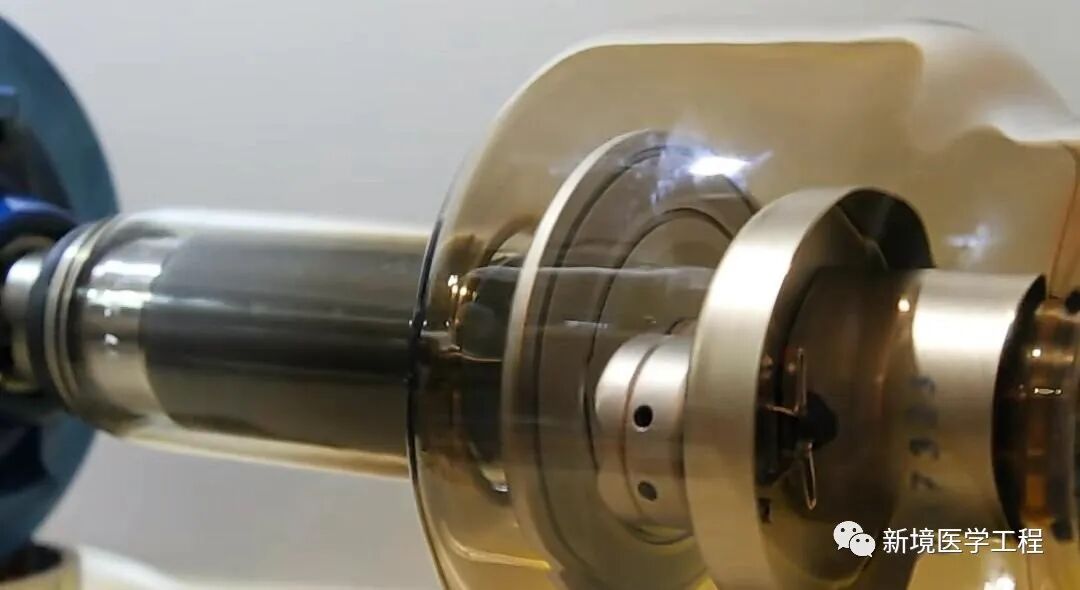

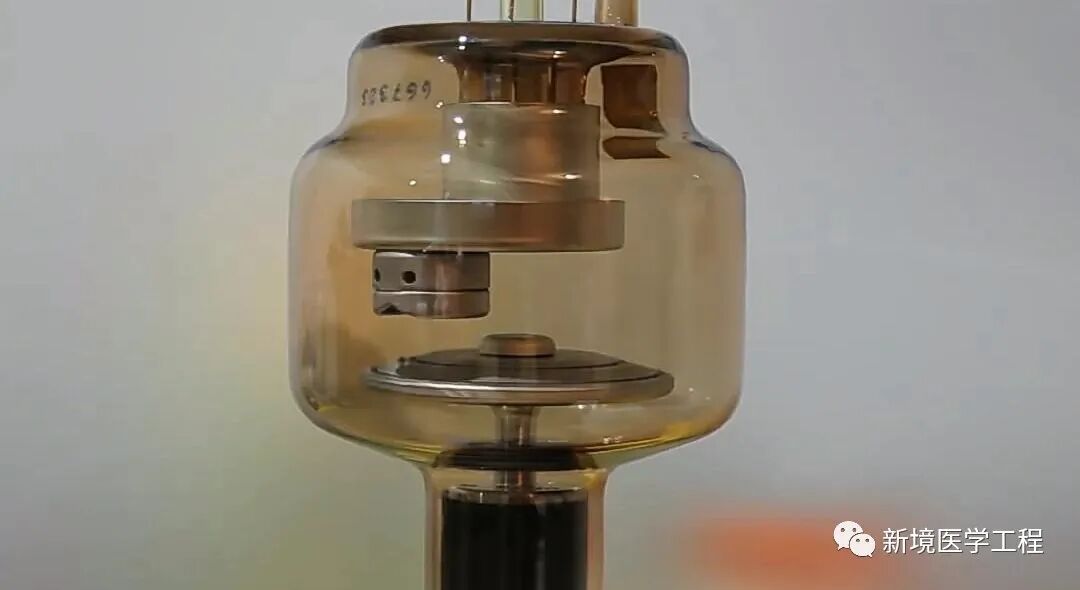

这就是我们常说的管芯，透过玻璃外壳，

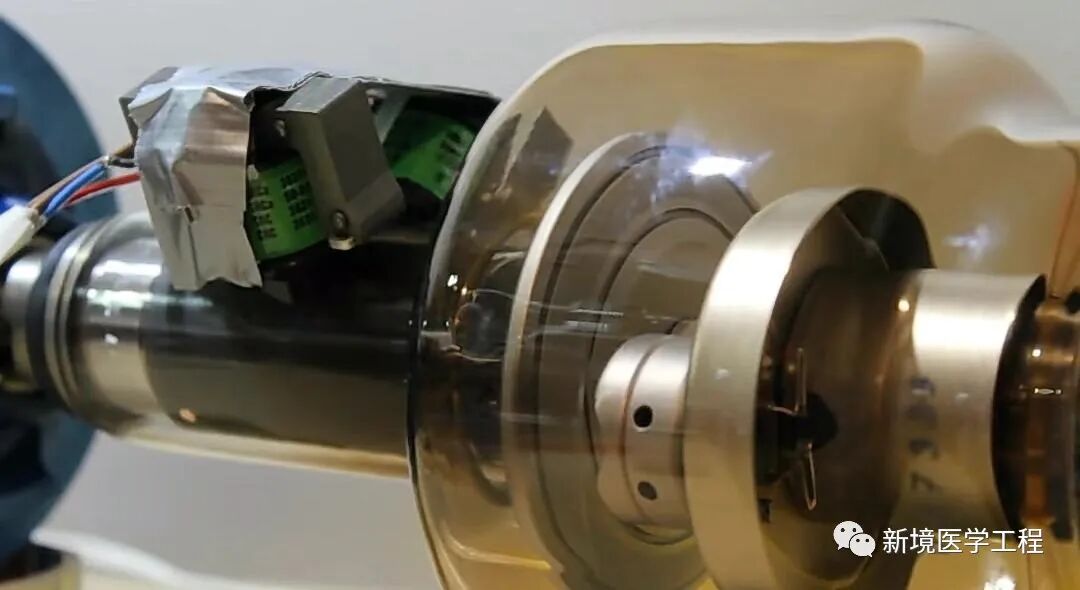

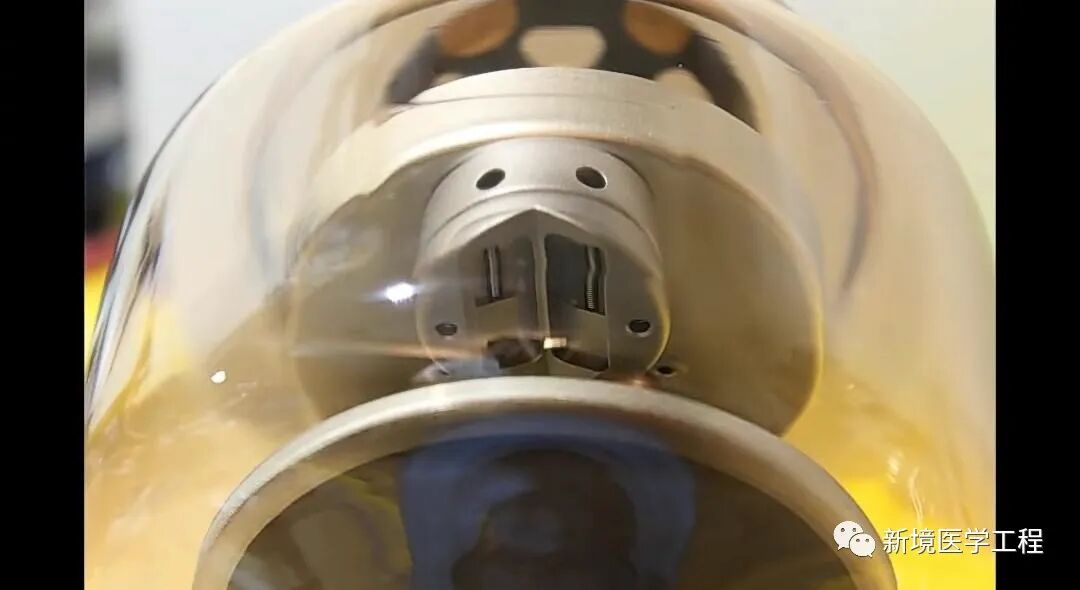

能看到旋转阳极的靶面、阴极的大小焦点及灯丝的聚焦罩

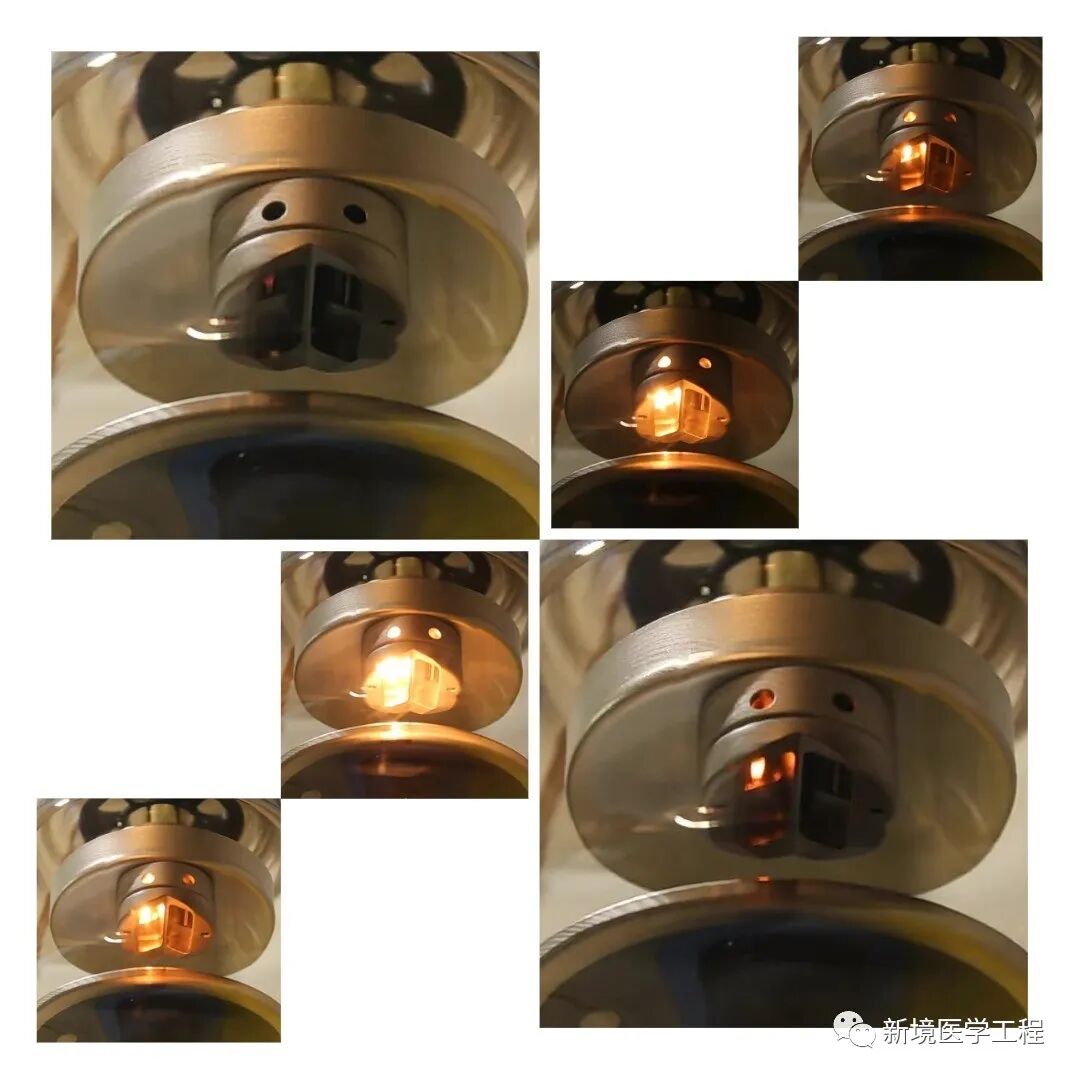

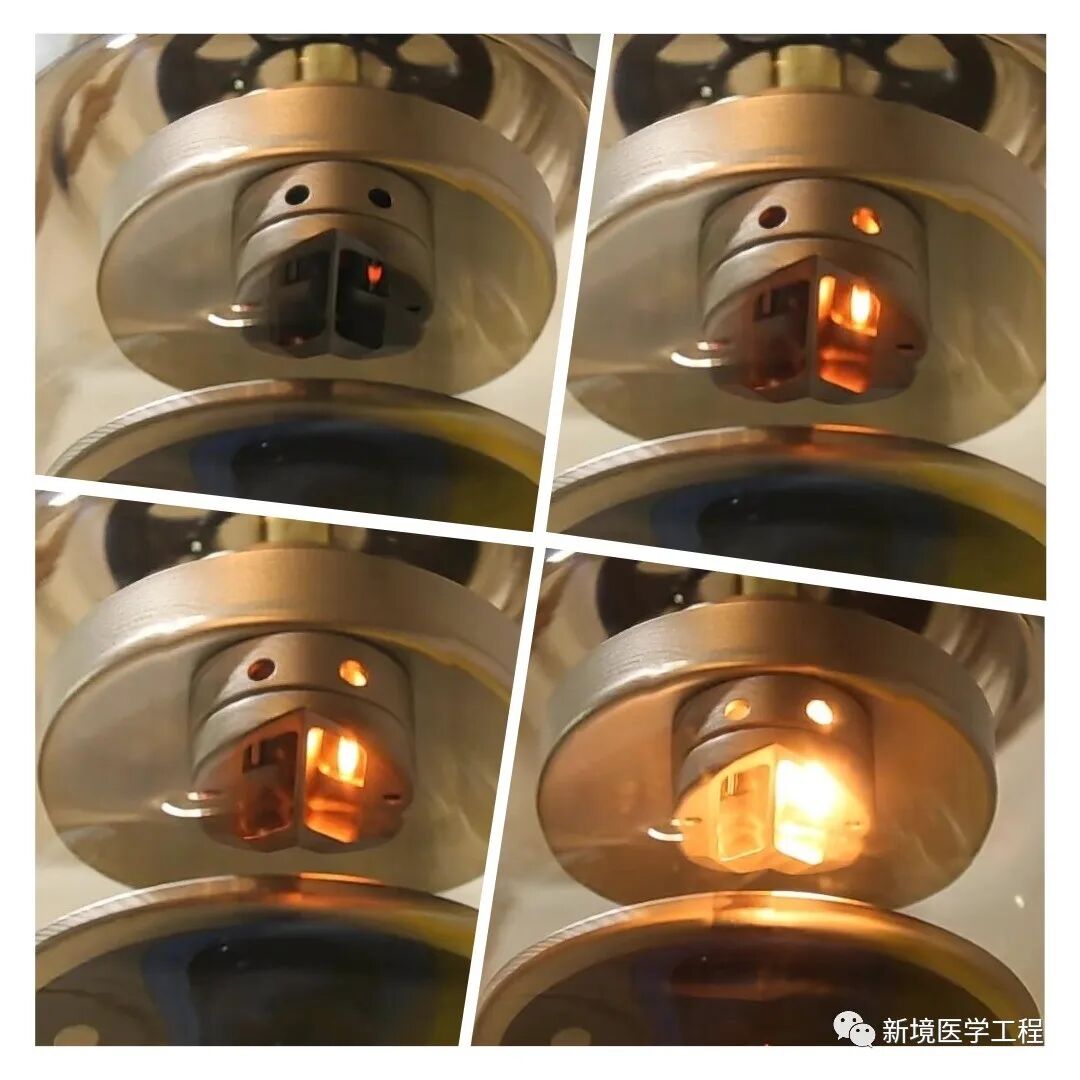

下面是阴极小焦点加热的整个过程，可以看到灯丝明暗的整个过程

大焦点加热的过程跟小焦点类似

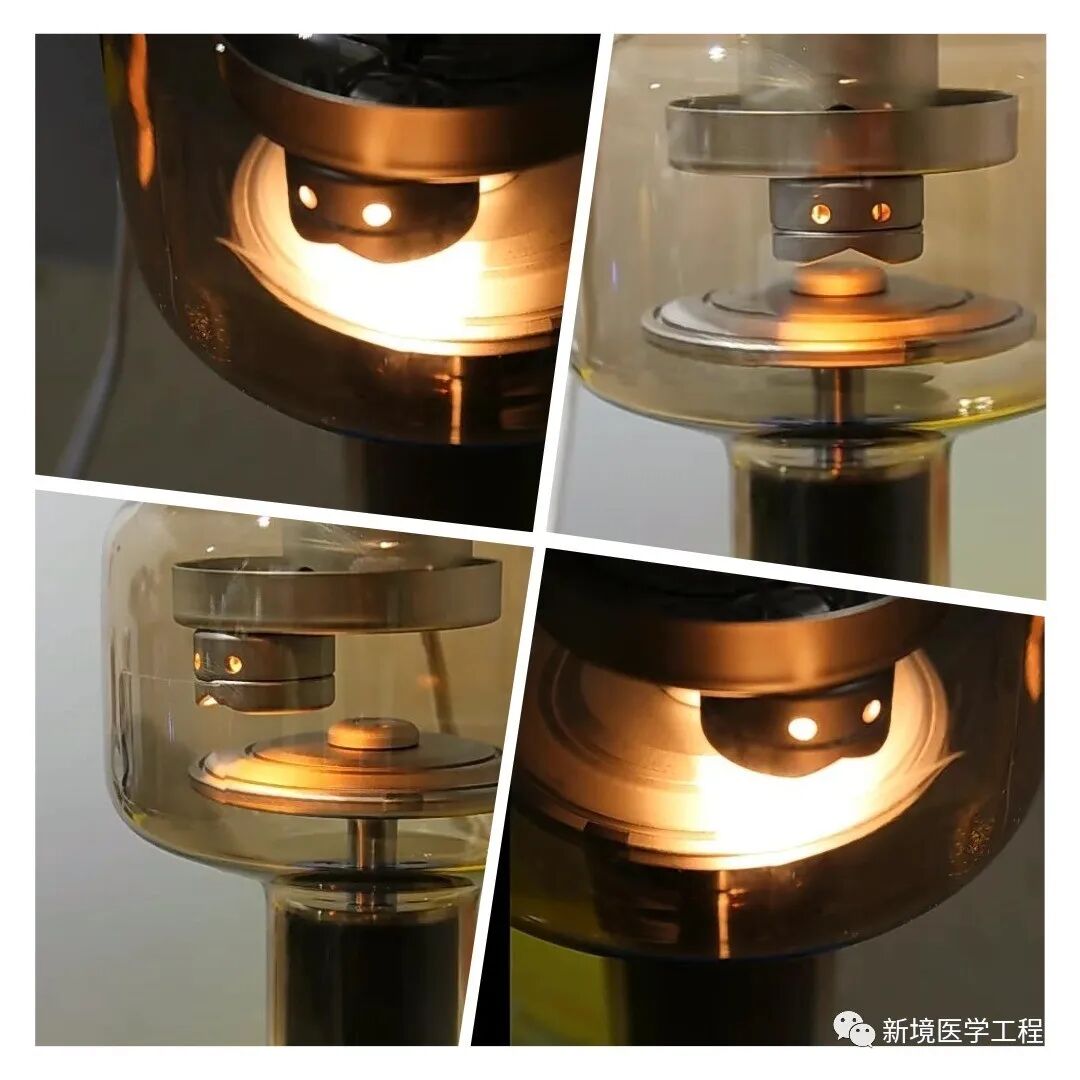

工作状态的靶面

启动球管旋转阳极电机，阳极靶面开始高速旋转

（通过在转子周围加旋转磁场带动靶面高速转动，由于阳极不断地旋转，使热量分布在一个环形的面积上，大大增加了散热面积，显著降低了阳极温度）

撤掉旋转磁场后，轴承仍会高速旋转一段时间（会对轴承造成磨损）为了保护旋转阳极我们在阳极加上电磁刹车后，阳极会在短时间内停止运动

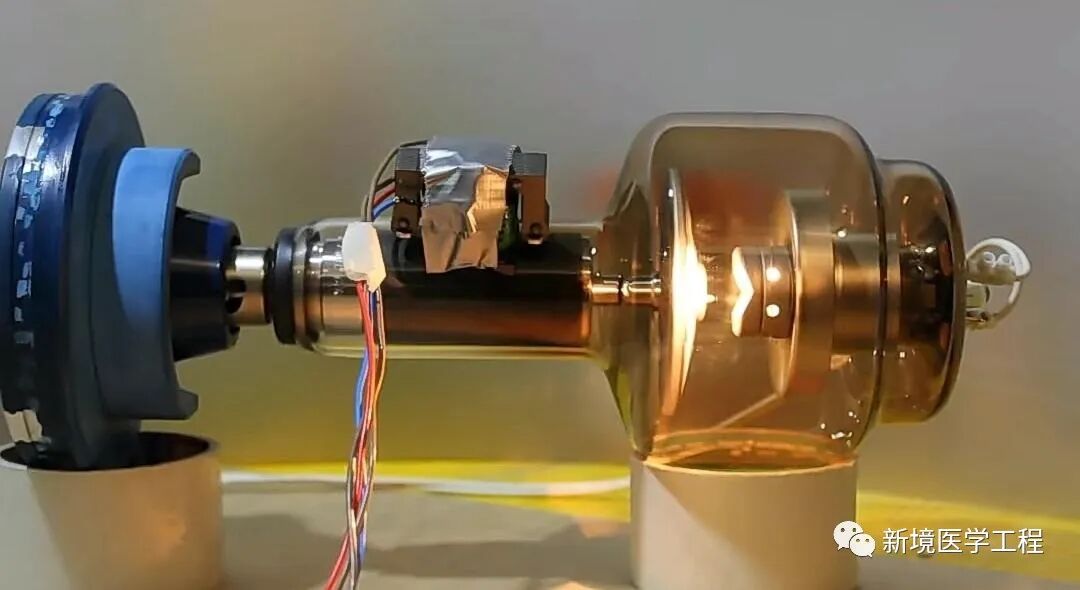

（正常工作下的球管）
