日立图腾彩超机器可以正常开机进入超声二维界面，但当使用CFI彩色多普勒模式（即血流模式）时，机器出现报错提示，无法正常使用。

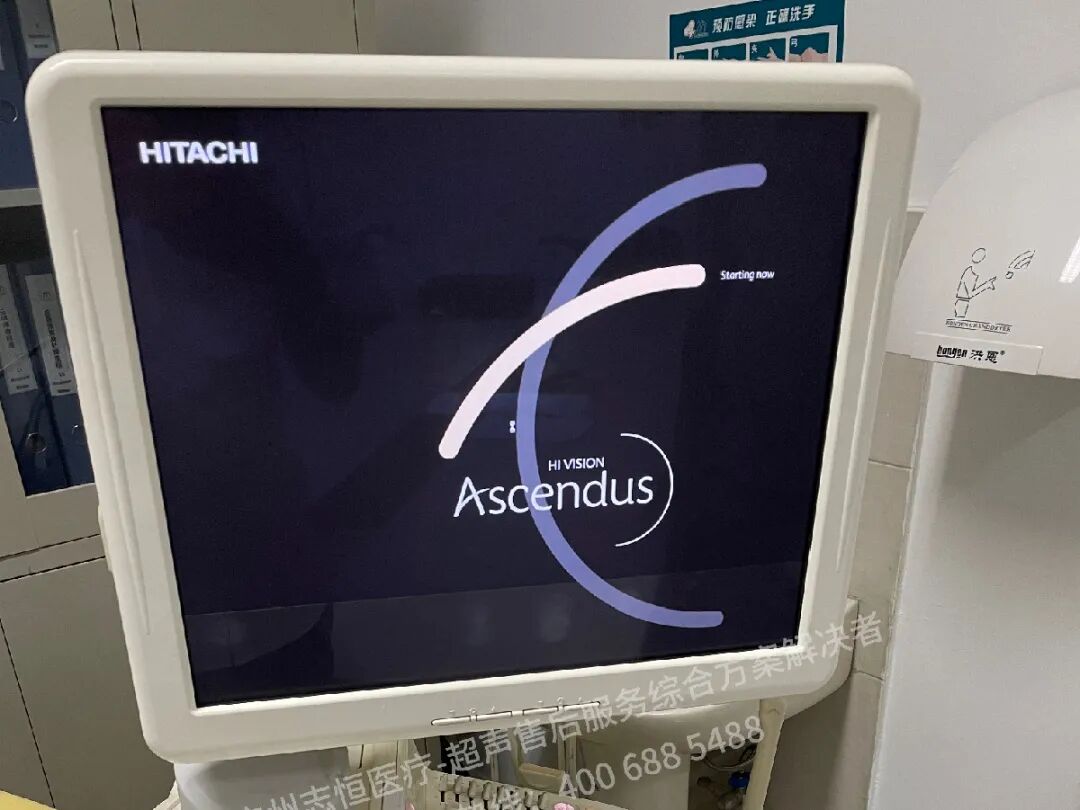

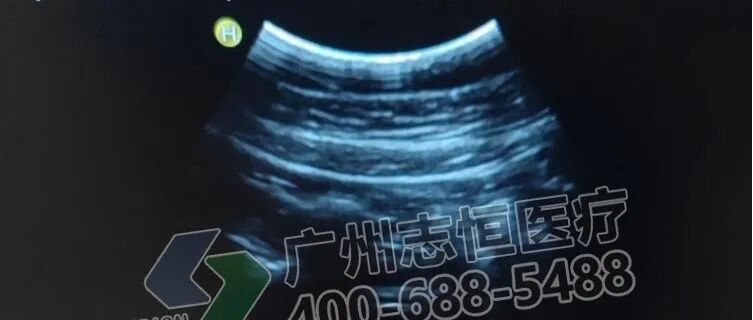

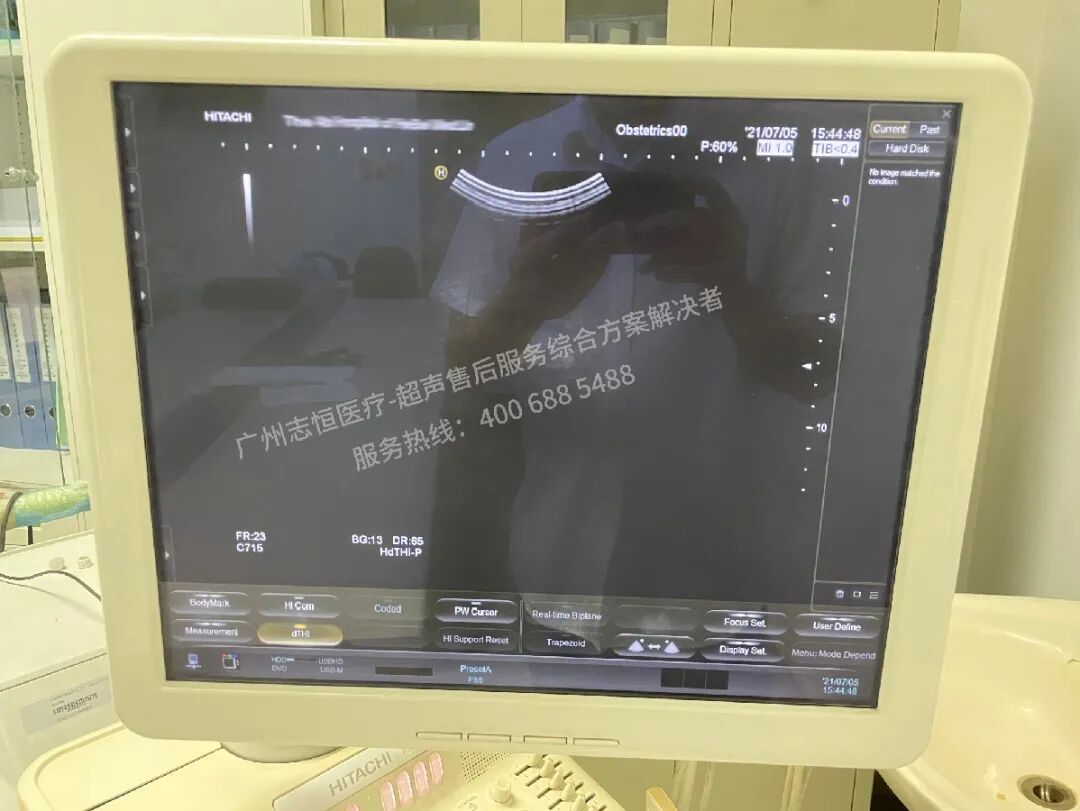

机器开机进入超声二维界面未见异常。

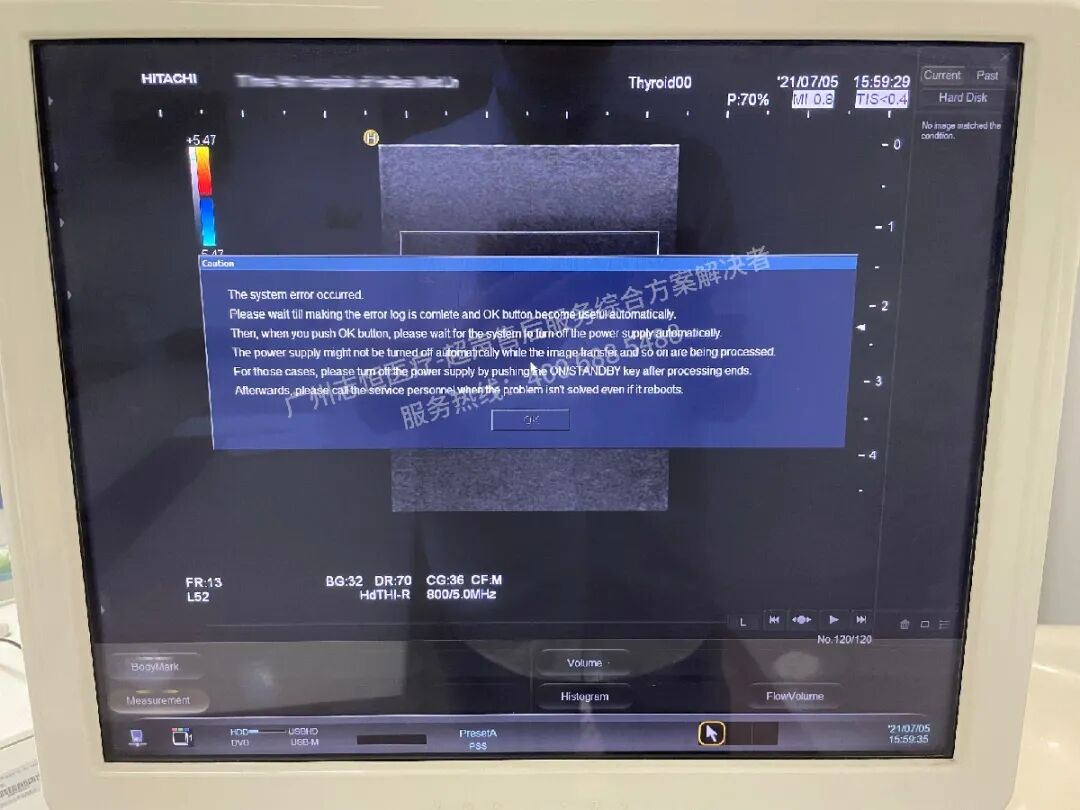

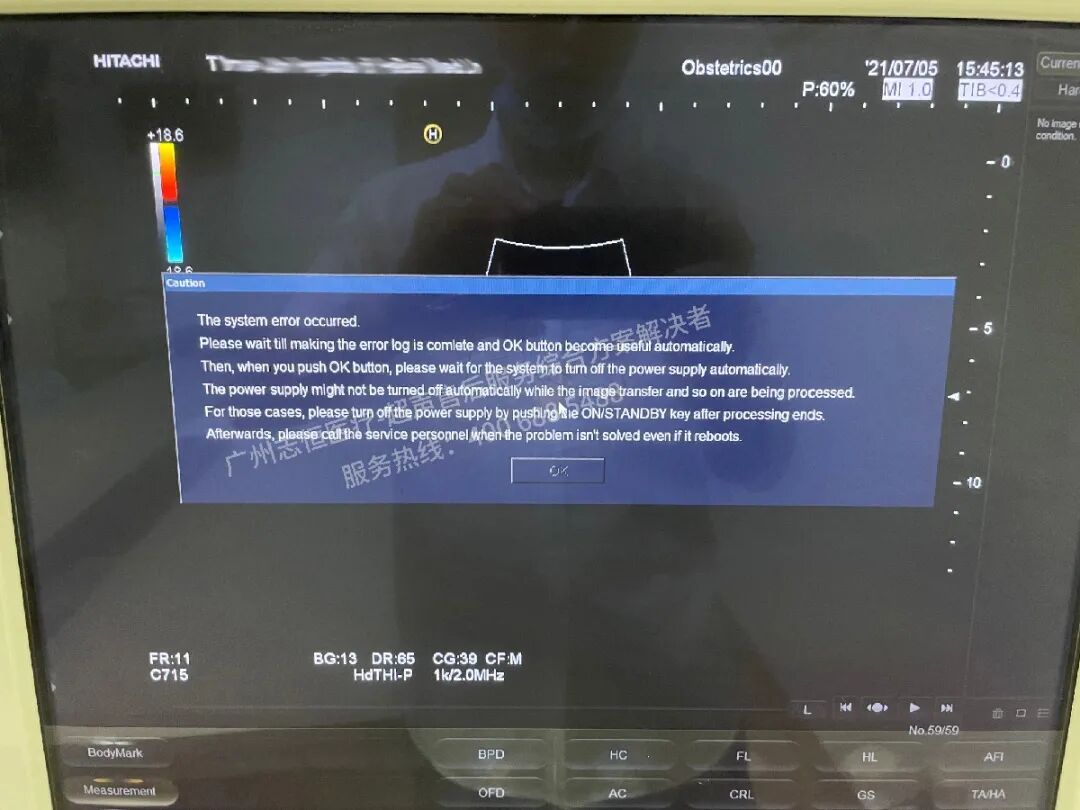

根据故障报修情况，机器使用CFI彩色多普勒模式（即血流模式）时，机器出现报错提示，无法正常用于检查诊断。

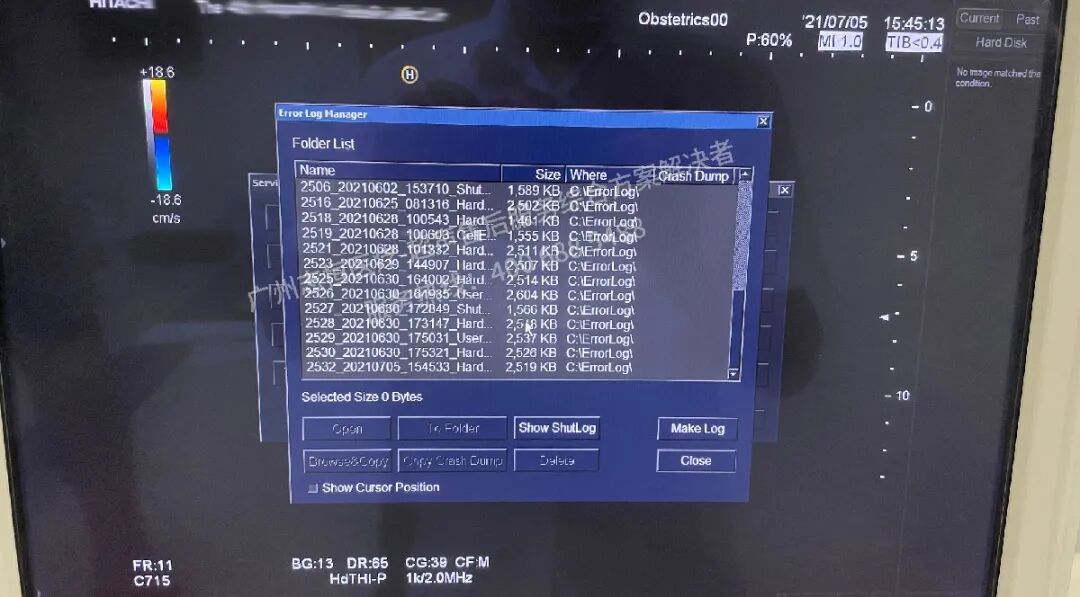

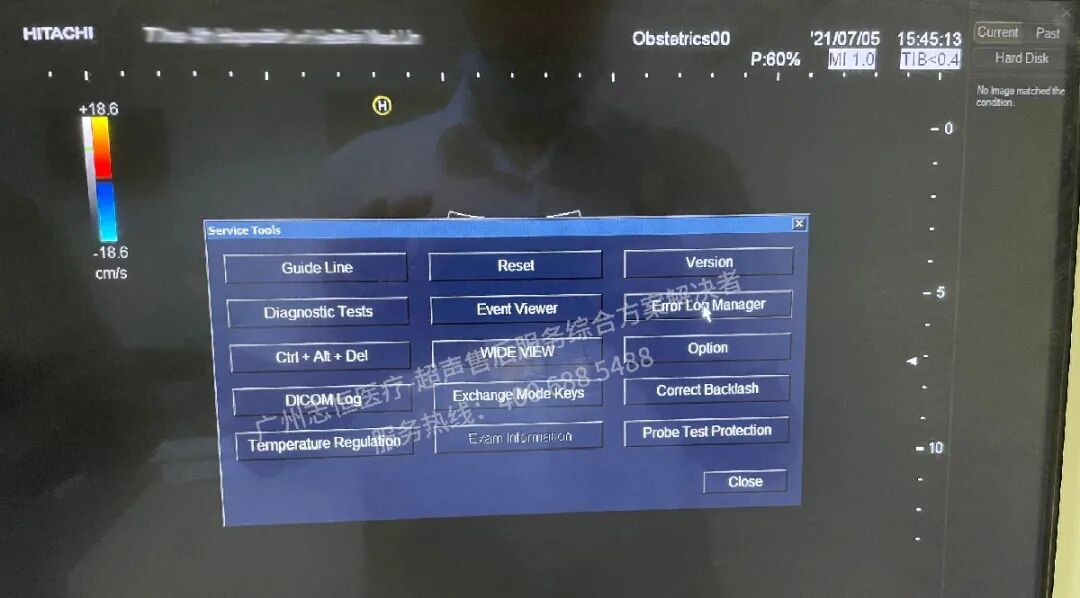

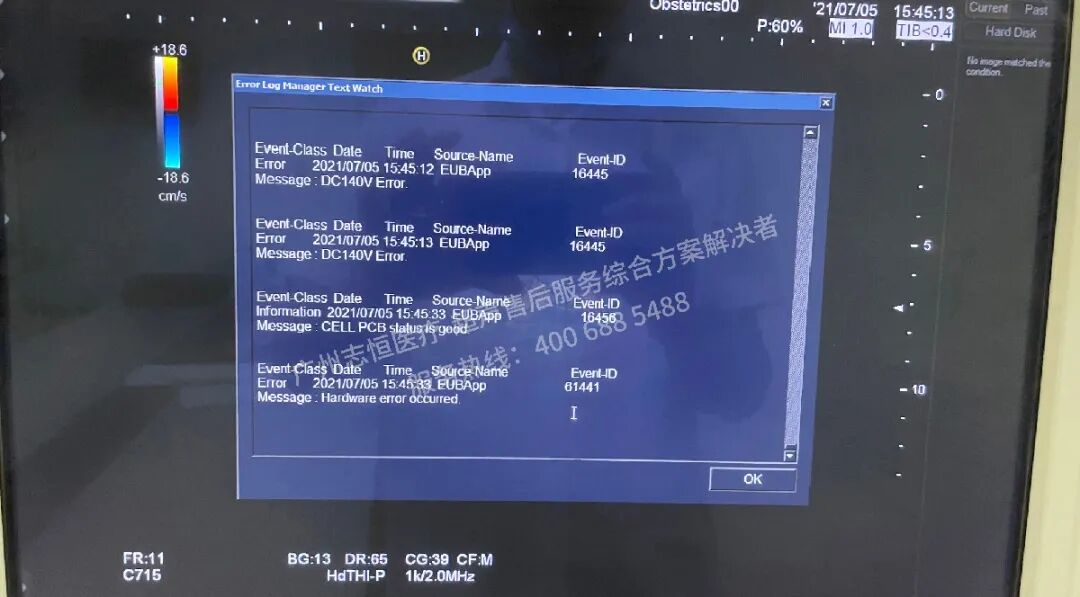

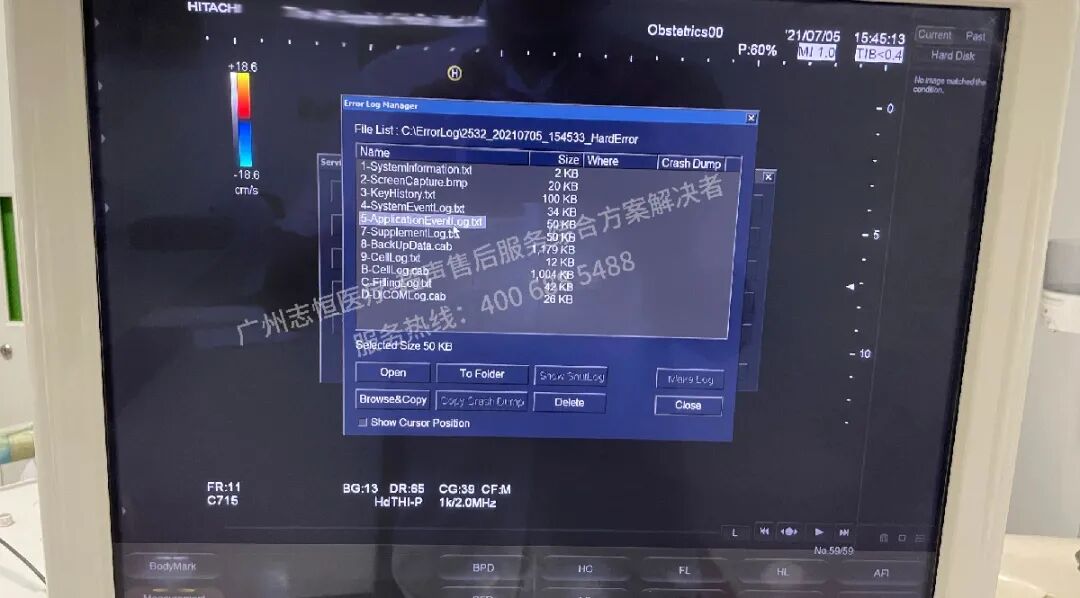

点击OK将报错提示框关闭后，从控制面板下拉出数字键盘，按CTRL+ALT+S，登录Service Tools权限后，点击Error Log Manager，点开其中记录硬件错误的日志，查看日志中相关板块报错情况。

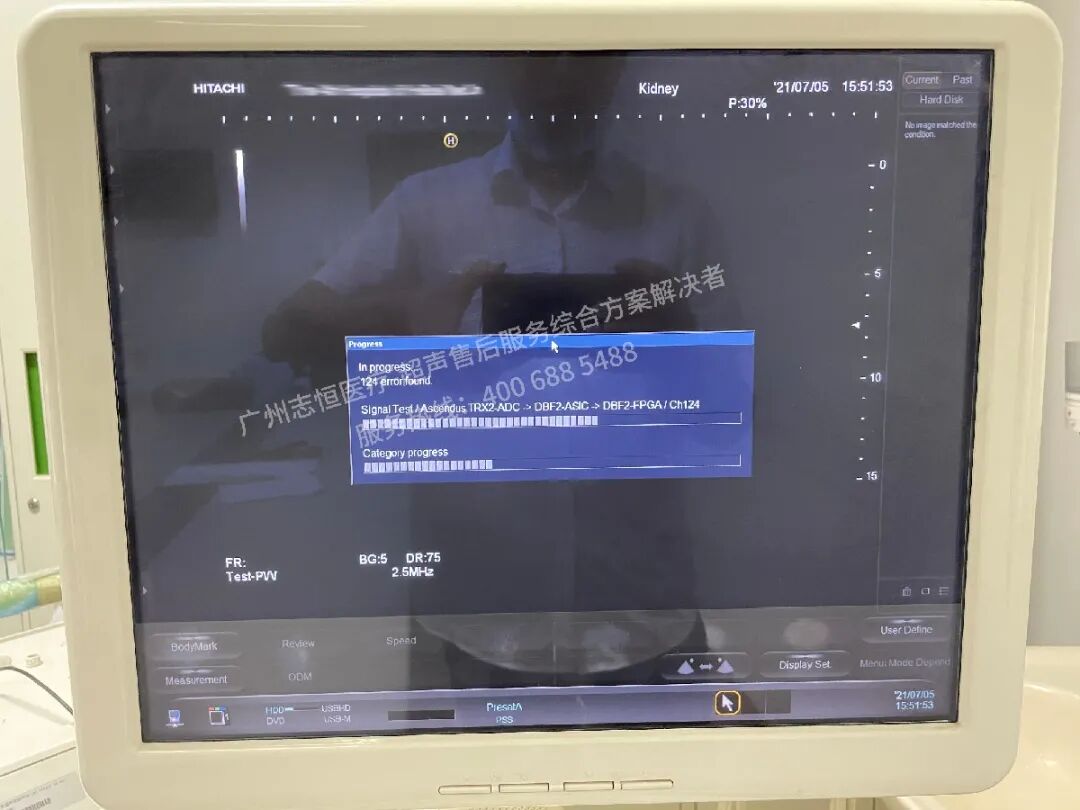

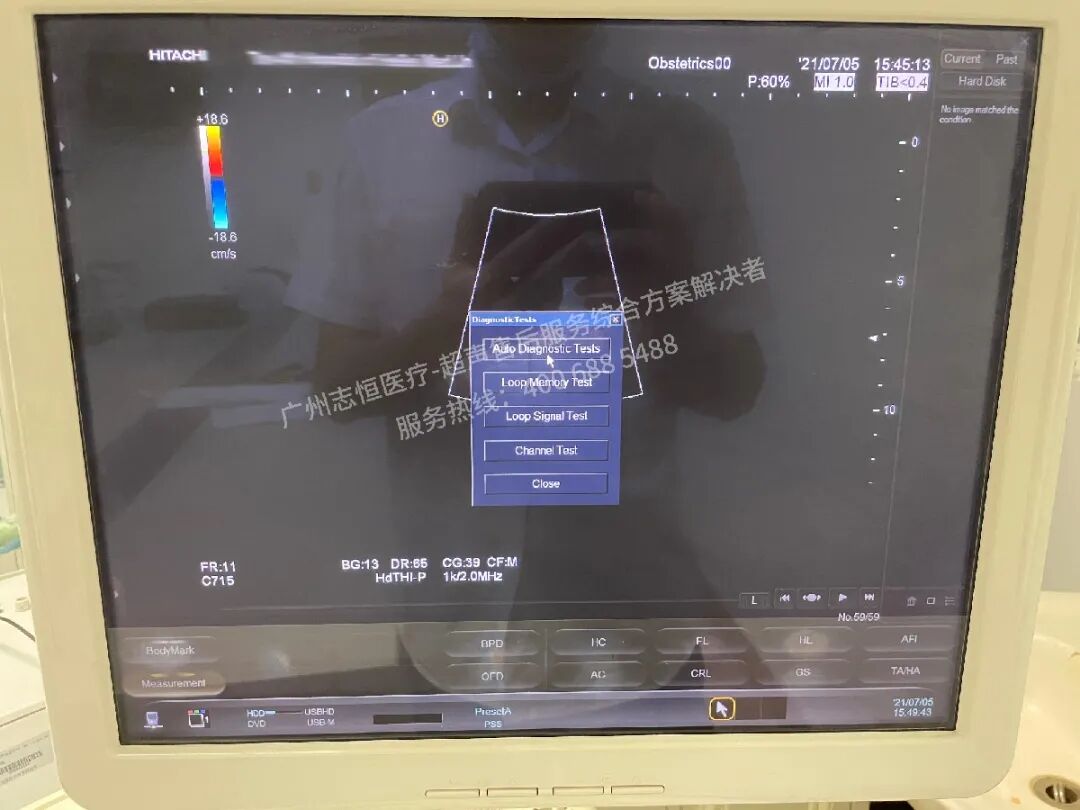

查看相关日志后，点击Diagnostic Tests可进入机器自检模式对机器进行自检，从自检提示信息知晓机器应为TRX板存在故障。

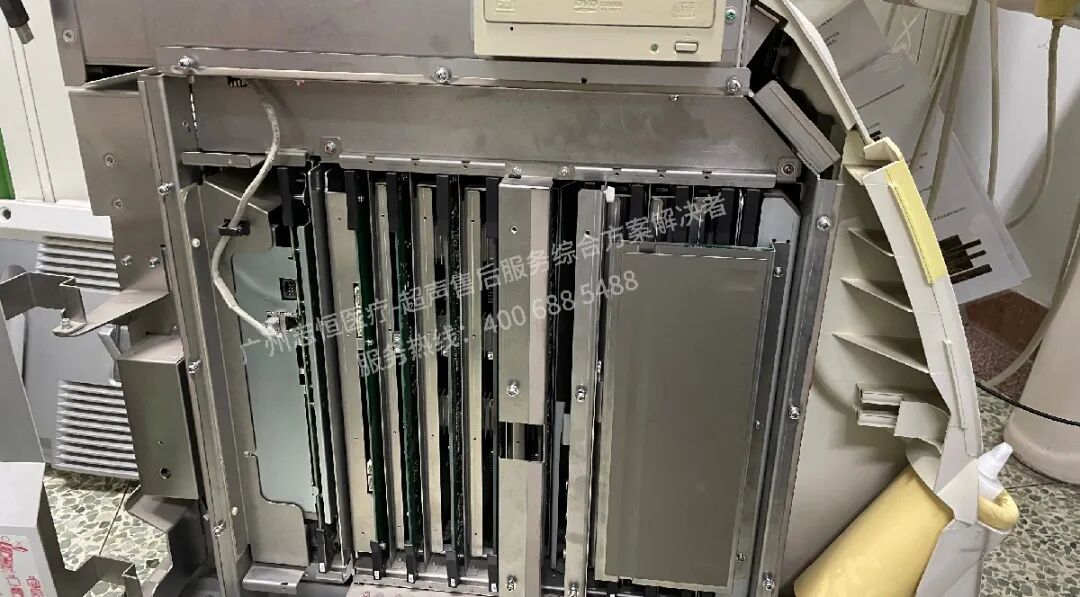

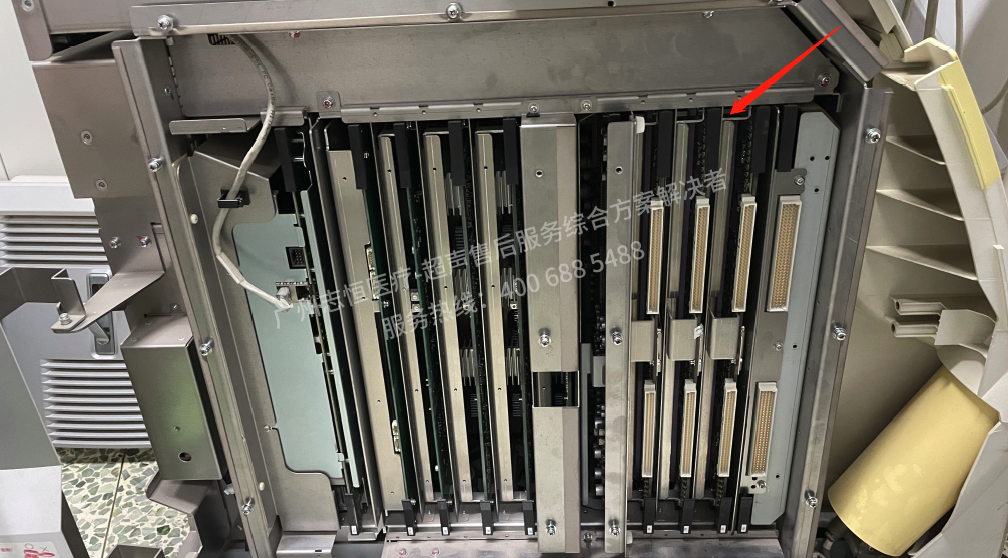

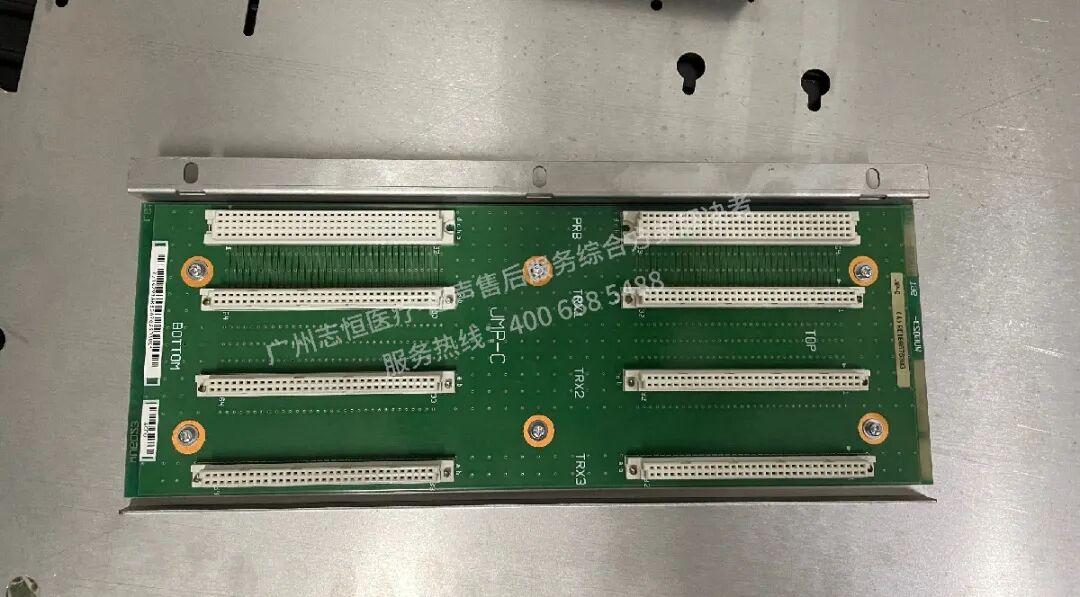

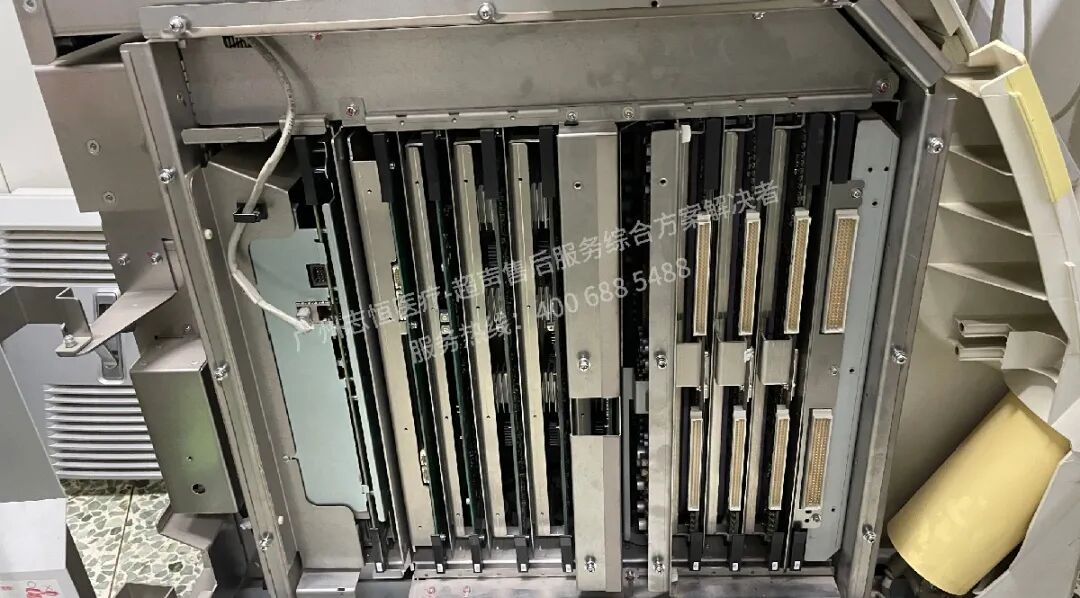

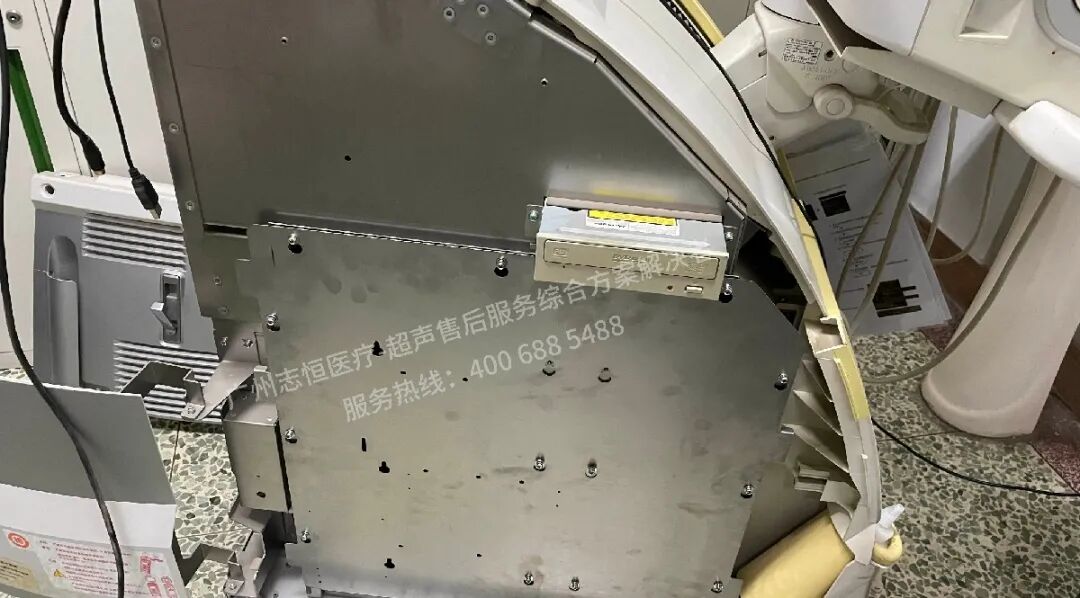

拆开机器外壳更换TRX板测试进行故障排查确认，机器电路板块机箱在机器左边，打开机器外壳及金属机箱外盖后即可看见，TRX板共有3块，TRX板所在部位如图所示。

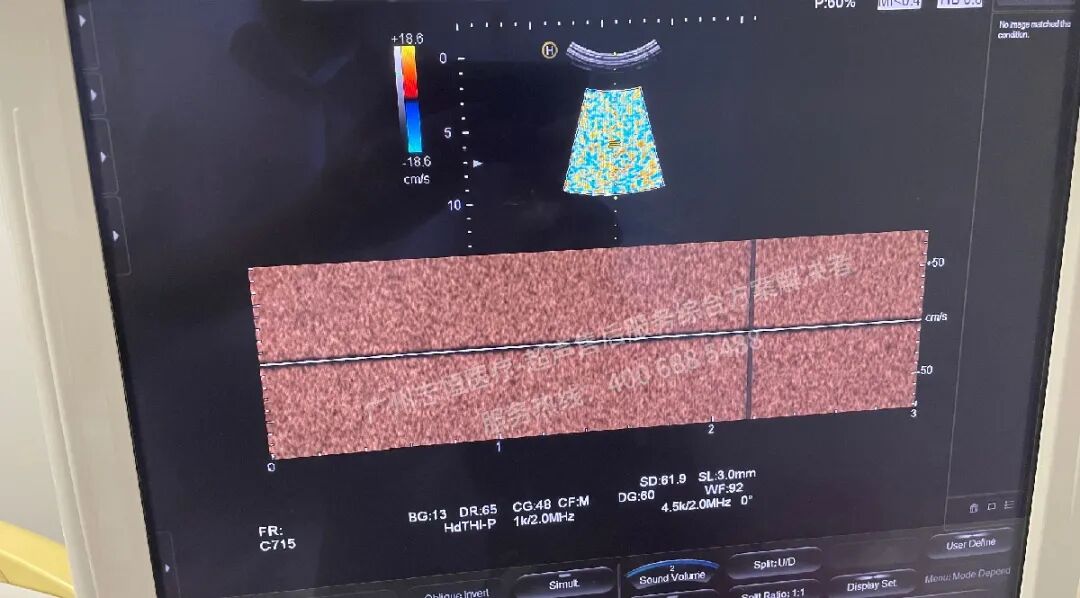

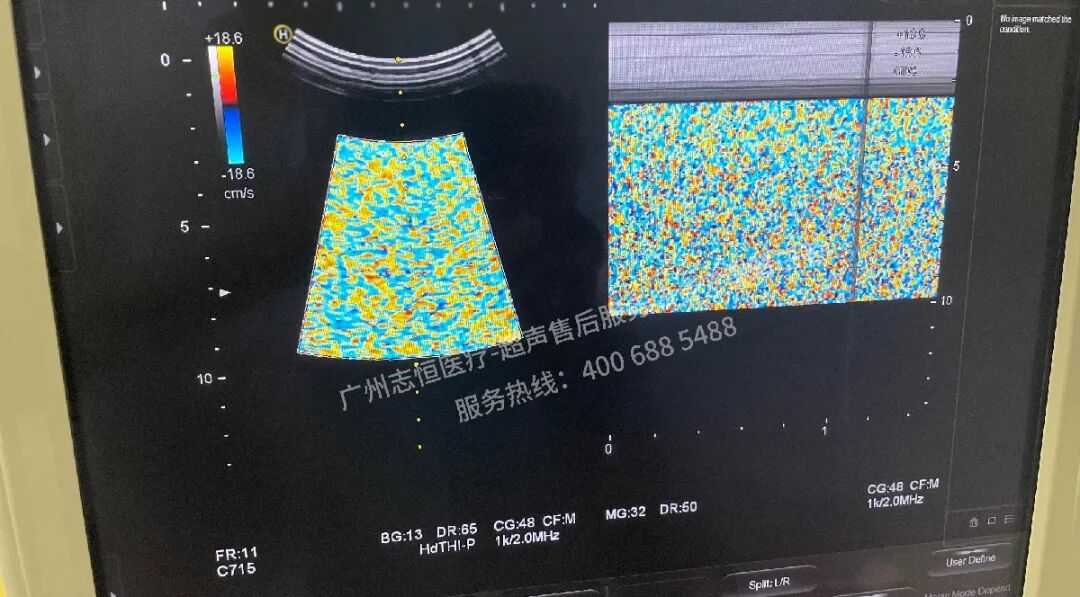

由于3块TRX功能均一样，因此采取逐一更换测试的方法进行排查，在更换中间一块TRX板后，机器可正常使用CFI、PW及M模式等，切换其它探头并测试冻结、测量功能均使用正常，确认故障由该TRX板引起。

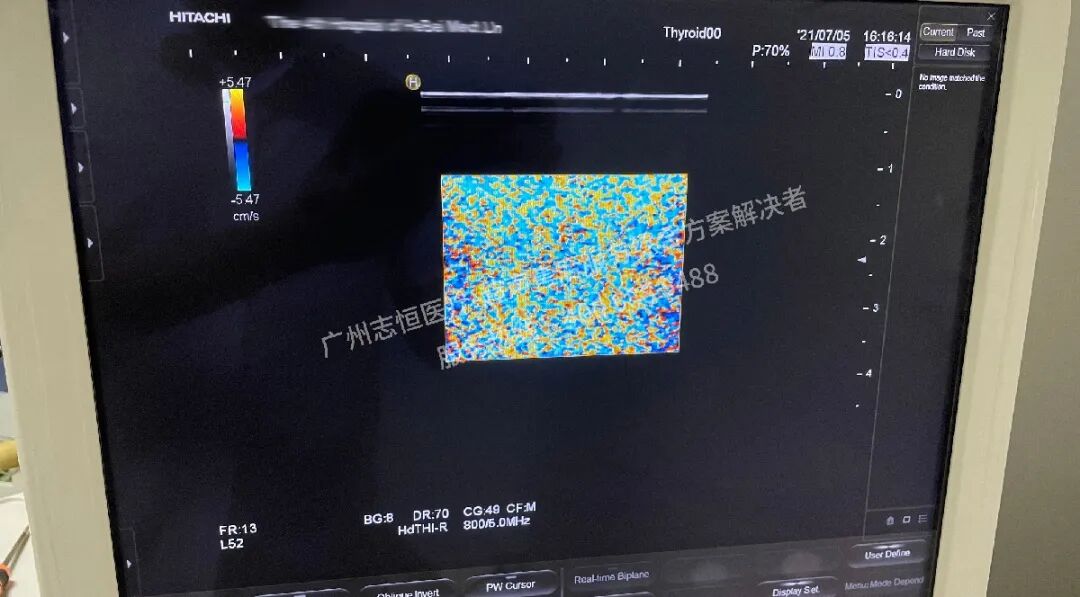

更换TRX板后，机器恢复正常使用。
