CMOS图像传感器的核心在于其像素单元的光电转换能力。每个像素由光电二极管（Photodiode, PD）构成，负责将入射光子转化为电子，形成电荷积累。电荷量与光照强度及积分时间成正比，遵循 $ Q = eta cdot E cdot t_{int} $，其中 $eta$ 为量子效率，$E$ 为光通量。转移栅（Transfer Gate, TG）控制电荷向浮置扩散节点（FD）的转移，避免滞后与残影。

// 简化像素读出时序控制逻辑（Verilog示例）
always @(posedge clk) begin
    if (reset) tg <= 0;
    else       tg <= start_integration ? 1 : 0; // 控制电荷转移
end

电荷转移后由源极跟随器（Source Follower, SF）转换为电压信号输出，再经列级放大与模数转换（ADC）生成数字值。此过程引入读出噪声、固定模式噪声（FPN）及暗电流噪声（随温度升高呈指数增长）。通过 correlated double sampling（CDS）可有效抑制FPN与复位噪声。

背照式（BSI）通过翻转晶圆使光线避开布线层，显著提升感光效率，尤其在小像素尺寸下优势明显。

传感器帧率由行周期 $T_{row}$ 与总行数 $N$ 决定：$ FrameRate = 1/(N cdot T_{row}) $。行周期包含曝光、电荷转移、读出三个阶段，支持滚动快门（Rolling Shutter）与全局快门（Global Shutter）两种模式。滚动快门逐行曝光，易产生运动畸变；全局快门则实现所有像素同步曝光，适用于高速动态场景。

CMOS图像传感器（CIS）与电荷耦合器件（CCD）作为两大主流成像技术，自20世纪70年代以来在不同应用场景中各自占据重要地位。尽管当前消费电子领域已全面转向CIS，但在高端科学成像、天文观测和工业检测等专业场景中，CCD仍保有不可替代的技术优势。深入理解两者在架构设计、信号读出机制、性能表现及制造工艺上的根本差异，是评估其适用边界的关键。本章从底层物理结构出发，系统比较CIS与CCD的核心工作机制，并通过量化参数分析揭示其在灵敏度、功耗、动态范围等方面的工程权衡，进而探讨二者在不同应用生态中的适配逻辑。

图像传感器的本质任务是将入射光子转化为可处理的电信号，并以最小失真完成数据输出。然而，CIS与CCD在这条路径上采取了截然不同的技术路线——前者基于标准CMOS工艺实现像素级信号处理与并行读出，后者则依赖于高度优化的电荷转移链进行全局积分与串行输出。这种架构级分野直接决定了它们在响应速度、噪声控制和系统集成能力上的差异化表现。

2.1.1 CCD的全局曝光机制与串行读出特点

CCD的工作原理建立在“电荷包”在半导体势阱间逐级转移的基础之上。其典型结构由光电二极管阵列、转移栅极（Transfer Gate）、移位寄存器（通常为三相或四相时钟驱动）以及输出放大器组成。当光子进入感光区域时，在硅基底中产生电子-空穴对，电子被收集于由外加电压形成的势阱中，形成与光照强度成正比的电荷量。

在整个曝光周期内，所有像素同步进行光积分，这一特性称为 全局快门 （Global Shutter）。曝光结束后，电荷依次通过垂直移位寄存器向下传输至水平移位寄存器，再由水平寄存器逐个送入片外的电荷-电压转换电路（通常是浮动扩散节点配合源极跟随器），最终输出模拟信号。

该过程可用如下mermaid流程图表示：

graph TD
    A[光子入射] --> B[光电二极管产生电子]
    B --> C[电荷存储于势阱]
    C --> D[曝光结束，开启转移栅]
    D --> E[垂直移位寄存器逐行转移]
    E --> F[进入水平移位寄存器]
    F --> G[逐像素串行输出至输出放大器]
    G --> H[模数转换后生成图像]

由于电荷必须逐级移动且不能跳过中间单元，整个读出过程本质上是 串行操作 。例如，一个1080p分辨率（1920×1080）的CCD需要执行约200万次单像素转移才能完成一帧读取。这导致其帧率受限，尤其在高分辨率下更为明显。

此外，为了保证电荷传输效率（Charge Transfer Efficiency, CTE）接近100%，CCD需采用高精度时序控制和低缺陷氧化层工艺。任何微小的陷阱或界面态都会造成电荷滞留或丢失，从而引入拖影（smear）或固定模式噪声（FPN）。因此，CCD通常运行在较低温度环境下（如科研相机配备TE冷却），以抑制暗电流并提升CTE稳定性。

上述机制赋予CCD出色的图像一致性与时间同步性，特别适合高速运动物体捕捉或精确光强测量。然而，其固有的串行瓶颈也限制了实时视频应用的发展。

2.1.2 CIS的逐行/随机读出与并行处理优势

与CCD不同，CMOS图像传感器采用“有源像素传感器”（Active Pixel Sensor, APS）结构，每个像素内部集成了复位晶体管、源极跟随器和选择开关，允许独立寻址与局部信号放大。这意味着CIS可以实现 逐行读出 （rolling shutter）甚至 随机访问 （random access）特定区域。

典型的4T（四晶体管）CIS像素结构包括：
- PD ：光电二极管，负责光生载流子收集；
- TX （Transfer Gate）：控制电荷从PD转移到FD（浮动扩散节点）；
- RST （Reset Gate）：重置FD电位；
- SF （Source Follower）：缓冲放大器，将FD电压映射为输出信号；
- SEL （Select Gate）：选通该像素连接到列总线。

以下为简化版像素电路代码模型（Verilog-A风格描述）：

module pixel_4t (
    input      rst,     // 复位信号
    input      tx,      // 转移栅信号
    input      sel,     // 行选通信号
    inout      vout     // 列输出总线
);
    electrical vfd;      // 浮动扩散节点电位
    parameter cap_fd = 5f; // FD节点电容
    parameter gain_sf = 0.8; // 源极跟随器增益

    // 光电二极管电流注入（理想化）
    I(source=ground, drain=vfd) <+ photodiode_current();

    // TX导通时，PD与FD连接
    if (tx == 1) begin
        vfd <+ vpdiode;
    end

    // RST拉高时，FD重置为VDD
    if (rst == 1) begin
        vfd <+ VDD;
    end

    // SEL有效时，SF输出接通列线
    if (sel == 1) begin
        vout <+ vfd * gain_sf;
    end
endmodule

代码逻辑逐行解读：

1. input rst, tx, sel ：定义三个控制信号，分别用于复位、电荷转移和行选通。
2. electrical vfd ：声明浮动扩散节点为电气变量，用于暂存电荷对应的电压。
3. I(...) <+ photodiode_current() ：模拟光生电流向FD节点充电的过程（实际中由外部光源决定）。
4. if (tx == 1) ：当TX开启时，PD与FD连通，电荷完成转移。
5. if (rst == 1) ：RST导通时，FD被预充至电源电压，准备下一次积分。
6. if (sel == 1) ：SEL激活后，源极跟随器将FD电压通过列总线输出。

此结构支持每列配备独立的模数转换器（ADC），形成 列并行读出架构 。现代高端CIS常采用每列一个ADC的设计（即“column-parallel ADC”），使得整行像素可同时数字化，大幅提升吞吐率。

例如，索尼IMX989（1英寸，48MP）可在12-bit模式下实现120fps全分辨率输出，而同等规格CCD难以突破30fps。更重要的是，CIS支持多种灵活读出模式：

• 滚动快门 （Rolling Shutter）：逐行曝光与读出，存在轻微时间偏差；
• 全局快门 （Global Shutter）：通过存储电容实现电荷同步保持；
• 窗口裁剪 （Window of Interest, WOI）：仅读取指定区域，降低带宽需求；
• 跳跃模式 （Binning/Skipping）：合并像素或跳过行，提升帧率。

这些功能使得CIS在手机摄像、自动驾驶视觉系统等强调实时性和能效比的应用中具备压倒性优势。

除了架构差异，CIS与CCD在关键成像性能指标上呈现出显著区别。这些差异不仅源于物理机制，更受到工艺平台、系统集成方式和应用场景需求的综合影响。以下从信噪比、功耗特性和动态范围三个维度展开实测数据分析与机理探讨。

2.2.1 信噪比与低光照表现实测数据对比

信噪比（SNR）是衡量图像传感器在弱光条件下分辨真实信号与背景噪声能力的核心指标，定义为：

ext{SNR} = frac{S}{sqrt{sigma_{ ext{shot}}^2 + sigma_{ ext{dark}}^2 + sigma_{ ext{read}}^2}}

其中 $ S $ 为信号电子数，$ sigma_{ ext{shot}} $ 为散粒噪声，$ sigma_{ ext{dark}} $ 为暗电流噪声，$ sigma_{ ext{read}} $ 为读出噪声。

从表中可见，尽管高端CIS读出噪声已逼近甚至优于传统CCD，但其暗电流普遍更高，主要因CMOS工艺中掺杂浓度与隔离结构复杂度所致。不过，背照式（BSI）技术大幅提升了量子效率（QE），弥补了部分灵敏度劣势。

实验数据显示，在0.1 lux光照下，采用BSI-CIS的手机摄像头可通过多帧降噪算法获得接近CCD的可用图像，而在静态科学成像中，CCD凭借更低的暗电流和更高的填充因子仍具优势。

2.2.2 功耗特性在移动设备中的实际影响

功耗是决定传感器能否应用于便携式系统的决定性因素之一。CCD因其高压驱动（常需±12V）、多相时钟摆幅大、外围驱动电路复杂，整体功耗远高于CIS。

以典型QVGA（320×240）传感器为例：

CIS得益于标准CMOS工艺，可将像素阵列、时序控制器、ADC、ISP前端等功能模块集成于单一芯片，实现“传感器+处理”一体化。相比之下，CCD往往需外接多个专用IC（如驱动器、预放大器、ADC），导致系统级功耗进一步上升。

在智能手机中，主摄连续录制4K视频时，CIS模组总功耗约占SoC之外外围器件的15%，而若使用同级别CCD，则电池续航将缩短30%以上。这也是为何自2010年后，几乎所有移动终端均放弃CCD方案。

2.2.3 HDR能力与饱和电荷量的技术差异

高动态范围（HDR）成像要求传感器既能捕捉暗部细节，又能避免亮区过曝。其理论动态范围（DR）由满阱容量（Full Well Capacity, FWC）与读出噪声决定：

ext{DR (dB)} = 20 log_{10}left(frac{ ext{FWC}}{sigma_{ ext{read}}}
ight)

虽然CCD通常具有更大的FWC（因其势阱深度可控性强），但CIS凭借超低读出噪声实现了相当甚至更高的动态范围。此外，CIS支持 片上多曝光合成 （Staggered HDR），即相邻行以不同积分时间曝光，实现逐行交错长/短曝光，极大减少运动伪影。

相比之下，CCD虽也可通过多次曝光合成HDR图像，但受限于串行读出延迟，难以实现真正的实时HDR视频流。

2.3.1 CIS基于标准CMOS工艺的集成便利性

CIS的最大优势之一在于其兼容主流CMOS代工厂（如台积电、三星、中芯国际）的逻辑工艺节点。这使得CIS能够共享成熟的8英寸/12英寸晶圆生产线，无需额外投资专用设备。

更重要的是，CIS可在同一芯片上集成大量数字逻辑电路，包括：
- 时序发生器（Timing Generator）
- 列并行ADC阵列
- 噪声校正模块（CDS, PGA）
- 片上ISP预处理单元
- MIPI输出接口

这种“Sensor-on-Chip”设计极大简化了模组封装与PCB布局，降低了整体BOM成本。

2.3.2 CCD专用工艺带来的高成本与量产限制

CCD制造依赖于定制化的高纯度硅外延层、精密掩模对准和特殊氧化工艺，通常只能在少数厂商（如ON Semiconductor、Teledyne DALSA）的小尺寸产线上生产。其良率受制于电荷传输路径的均匀性，难以 Scaling 至大规模阵列。

据行业统计，相同分辨率下，CCD晶圆制造成本约为CIS的3–5倍，且封装测试环节更复杂，导致最终模组价格高出2倍以上。这一经济壁垒使其难以进入价格敏感的消费市场。

2.4.1 工业检测与天文观测中CCD的不可替代性

在需要极高线性度、长期稳定性和全局快门一致性的领域，如X射线成像、荧光显微镜、空间望远镜（Hubble、James Webb早期仪器），CCD仍是首选。其近乎完美的电荷转移能力和极低的固定模式噪声，确保了微弱信号的可靠提取。

2.4.2 消费电子领域CIS主导地位的形成逻辑

反观智能手机、安防监控、车载摄像头等领域，CIS凭借低功耗、高帧率、多功能集成和低成本优势，已成为绝对主流。特别是堆栈式CIS（Stacked CIS）的出现，使像素层与逻辑层分离，突破了面积限制，推动分辨率与智能化持续升级。

未来，随着AI处理单元向传感器边缘迁移，CIS将在“感知-计算”融合方向继续拓展边界，而CCD则将持续深耕高精度科学仪器市场，形成互补共存的技术格局。

随着移动设备、自动驾驶、安防监控以及虚拟现实等应用对图像质量要求的持续提升，CMOS图像传感器（CIS）正经历从“看得见”向“看得清”乃至“看得智能”的深刻演进。其中， 高分辨率成像能力 已成为衡量现代CIS技术水平的核心指标之一。近年来，主流旗舰智能手机已普遍搭载50MP甚至108MP级别的传感器，专业级相机和工业视觉系统更迈向2亿像素时代。这一趋势的背后，是材料科学、微纳加工工艺、光学设计与信号处理算法协同创新的结果。本章将系统剖析高分辨率CIS的技术演进路径，重点探讨像素微缩极限、背照式与堆栈式结构革新、全像素自动对焦机制优化、以及新型像素融合技术的应用逻辑。

图像分辨率的本质是单位面积内可采集光信息的空间采样密度。在固定传感器尺寸下，提高分辨率意味着缩小单个像素尺寸。过去十年间，手机CIS像素尺寸已从1.4μm逐步压缩至当前主流的0.8μm，并进一步挑战0.56μm的物理极限。这种微缩不仅提升了空间细节表现力，也带来了信噪比下降、串扰加剧、量子效率降低等一系列技术难题。

3.1.1 主流手机CIS像素尺寸微缩至0.56μm的极限挑战

当像素尺寸逼近可见光波长量级（约0.4–0.7μm），传统前照式（FSI）结构因金属布线遮挡导致有效感光面积急剧减少，无法满足低光照性能需求。为此，业界广泛采用背照式（BSI）技术以改善入射角响应并提升填充因子。即便如此，在0.56μm像素节点上仍面临以下关键瓶颈：

• 光学串扰增强 ：相邻像素间的光电二极管间距过小，导致斜入射光线发生衍射或散射，引发颜色混叠（color crosstalk）。
• 电荷溢出（Blooming）风险上升 ：微小像素阱容量有限，强光下易饱和并向邻近像素泄漏电荷。
• 制造良率下降 ：深宽比增高的微透镜与彩色滤光片阵列对光刻精度提出更高要求。

为应对上述问题，厂商引入了多重光学隔离结构，如深沟槽隔离（DTI, Deep Trench Isolation）。该技术通过在硅基底中刻蚀纳米级沟槽并填充氧化物或氮化物，形成介电屏障，显著抑制横向载流子扩散。

// 示例：DTI工艺仿真模型中的电场分布控制逻辑（简化版）
module dti_simulation (
    input wire clk,
    input wire reset,
    input wire [15:0] light_intensity,
    output reg [15:0] effective_charge
);
    parameter DTI_DEPTH = 16'd800; // 单位：nm
    parameter DTI_WIDTH = 16'd45;  // 沟槽宽度
    real electric_field;
    always @(posedge clk or posedge reset) begin
        if (reset)
            effective_charge <= 16'd0;
        else begin
            // 根据沟槽参数计算电场约束系数
            electric_field = (light_intensity * 0.95) / (DTI_DEPTH * 0.001 + 1);
            effective_charge <= $rtoi(electric_field * 100); // 转换为整型输出
        end
    end
endmodule

代码逻辑逐行解析 ：
- 第1–7行：定义模块接口，包含时钟、复位、光强输入及有效电荷输出；
- 第9–10行：设定DTI的关键几何参数（深度与宽度），用于模拟不同工艺条件下的性能差异；
- 第12–18行：在时序逻辑中实现电场强度估算，公式体现“深度越大，电场越被限制”，从而降低串扰；
- $rtoi 函数用于将浮点结果转换为整数型电荷值，便于后续量化分析。

此外，为维持低照度灵敏度，部分厂商采用 像素合并技术 （Pixel Binning），在输出阶段将多个小像素信号叠加为一个大像素使用。例如三星ISOCELL技术可在白天以全分辨率捕捉细节，夜晚切换至四合一模式等效于2.24μm大像素工作。

表：不同像素尺寸下CIS关键性能对比

graph TD
    A[目标: 提升分辨率] --> B{是否减小像素尺寸?}
    B -->|是| C[采用BSI结构]
    B -->|否| D[增大传感器尺寸]
    C --> E[引入DTI抑制串扰]
    E --> F[实施像素合并策略]
    F --> G[平衡SNR与分辨率]
    D --> H[适配更大镜头模组]
    H --> I[应用于专业摄影/医疗]

流程图说明 ：展示了在追求高分辨率过程中，面对像素微缩带来的挑战所采取的技术路线决策树。BSI与DTI成为不可或缺的支撑手段，而系统级权衡则决定了最终产品形态。

值得注意的是，尽管像素微缩持续推进，但人眼对分辨率的感知存在边际递减效应。因此，单纯堆砌像素并非最优解，必须结合图像信号处理（ISP）进行超分辨率重建，才能真正释放高像素潜力。

3.1.2 多重采样超分辨率重建算法的协同优化

超分辨率（Super-Resolution, SR）技术通过亚像素级位移采集多帧图像，再经配准与融合生成高于原生分辨率的输出。其理论基础源于奈奎斯特采样定理——只要采样频率足够高，即可恢复高频信息。

现代CIS支持硬件级微振动控制（如OIS微动平台），可在曝光间隙主动驱动传感器产生亚像素偏移（sub-pixel shift），实现精确的多重采样。典型流程如下：

1. 连续拍摄4帧图像，每帧相对前一帧在X/Y方向移动约0.5像素；
2. 利用相位相关法完成帧间配准；
3. 将非均匀采样点插值至统一网格；
4. 应用边缘保留滤波器增强纹理细节。

该过程可通过片上专用协处理器加速执行，避免全部依赖后端SoC处理，降低延迟与功耗。

import numpy as np
from scipy.signal import fftconvolve

def super_resolution_reconstruction(frames, shifts):
    """
    frames: list of [H, W] grayscale images
    shifts: list of (dx, dy) in pixels (can be fractional)
    returns: high-res reconstructed image
    """
    # 初始化高分辨率网格（两倍于原始分辨率）
    hr_shape = (frames[0].shape[0]*2, frames[0].shape[1]*2)
    hr_image = np.zeros(hr_shape)
    weights = np.zeros(hr_shape)
    for i, frame in enumerate(frames):
        dx, dy = shifts[i]
        # 双线性插值上采样至HR网格
        x_int = np.arange(0, frame.shape[1], 0.5) - dx
        y_int = np.arange(0, frame.shape[0], 0.5) - dy
        X, Y = np.meshgrid(x_int, y_int)
        # 使用scipy进行重采样（简化示意）
        resampled = np.interp(X.flatten(), np.arange(frame.shape[1]),
                              frame, left=0, right=0).reshape(Y.shape)
        resampled = np.interp(Y, np.arange(frame.shape[0]),
                              resampled.T).T
        # 累加至HR图像，带权重
        hr_image[:resampled.shape[0], :resampled.shape[1]] += resampled
        weights[:resampled.shape[0], :resampled.shape[1]] += 1
    return np.divide(hr_image, weights, where=weights!=0)

代码逻辑逐行解读 ：
- 第5–8行：函数接收多帧图像及其对应的亚像素位移向量；
- 第10–11行：构建两倍分辨率的目标图像缓冲区与权重图，用于后续加权平均；
- 第14–21行：对每一帧进行坐标变换与双线性插值，将其映射到高分辨率网格；
- 第23–24行：累加所有帧的贡献值，并记录每个像素被覆盖次数；
- 最终返回 hr_image / weights ，实现去噪与细节增强。

该类算法已在华为Mate系列、小米Ultra机型中实际部署，配合1英寸大底与2亿像素传感器，实现媲美光学变焦的细节还原能力。然而，其效果高度依赖场景静止程度，运动物体易产生伪影，需结合运动检测与局部降级策略加以缓解。

为进一步突破物理尺寸限制，CIS产业经历了从平面集成到三维堆叠的结构性变革。背照式（BSI）解决了感光效率瓶颈，而堆栈式（Stacked CIS）则实现了功能模块的空间解耦，为高分辨率与多功能集成提供全新架构基础。

3.2.1 BSI结构如何提升感光面积与量子效率

传统前照式CIS中，光线需穿过金属互连层才能到达光电二极管，造成反射与吸收损失。BSI通过晶圆翻转键合技术，使光线直接从硅衬底背面入射，绕开布线层干扰。

关键技术步骤包括：
1. 在CMOS晶圆正面完成像素与逻辑电路制造；
2. 将晶圆粘合至载体基板；
3. 化学机械抛光（CMP）减薄硅衬底至5–10μm；
4. 形成抗反射涂层（ARC）与微透镜阵列；
5. 实现背面照射光电转换。

此结构使量子效率（QE）在550nm波长处可达80%以上，较FSI提升约30%，尤其在蓝光波段优势显著。

表：FSI与BSI性能对比

pie
    title BSI相比FSI的性能增益来源
    “金属层避让” : 40
    “减少反射损失” : 25
    “改善入射角响应” : 20
    “支持DTI深嵌” : 15

饼图说明 ：量化分析BSI技术各项改进对整体感光性能的贡献比例。

BSI的成功推动了智能手机夜景拍摄能力的飞跃，但也暴露出新问题：由于硅层变薄，红外光穿透能力增强，需额外增加IR Cut Filter防止色彩失真。

3.2.2 堆栈式CIS实现像素层与逻辑层分离的关键工艺

堆栈式CIS（Stacked CIS）在BSI基础上进一步引入 晶圆级键合 （Wafer Bonding）技术，将像素阵列层与数字逻辑层分别制造于两个独立晶圆，然后垂直堆叠连接。

其典型结构由三部分组成：
- 上层：BSI像素层（Pixel Die），负责光子捕获与模拟信号生成；
- 中间：TSV（Through-Silicon Via）与Cu-Cu直接键合层，提供高速垂直互联；
- 下层：逻辑层（Logic Die），集成ADC、时序控制器、HDR引擎等数字电路。

这种分离式设计带来三大优势：
1. 打破面积制约 ：逻辑电路不再挤占像素区域，允许更复杂ISP前置；
2. 提升读出速度 ：并行ADC阵列可支持高达120fps的4K输出；
3. 促进异质集成 ：未来可集成MRAM、AI加速单元等新型器件。

以索尼Exmor RS系列为例，其采用堆栈架构后，相较同代BSI产品读出带宽提升3倍，功耗降低20%。

// 模拟堆栈式CIS中TSV通道的数据传输速率控制
#define TSV_CHANNEL_COUNT 1024
#define DATA_RATE_PER_CHANNEL_MBPS 1200  // 每通道1.2Gbps

typedef struct {
    uint16_t pixel_row;
    uint16_t pixel_col;
    uint16_t analog_value;
} PixelData;

void send_via_tsv(PixelData *data, int count) {
    for (int i = 0; i < count; i++) {
        int channel_id = (data[i].pixel_row % 32) * 32 + (data[i].pixel_col % 32);
        // 映射到特定TSV通道（简化哈希）
        transmit_over_tsv(channel_id, &data[i], sizeof(PixelData));
    }
}

// 假设transmit_over_tsv为底层硬件驱动调用

代码逻辑说明 ：
- 定义每通道传输速率达1.2Gbps，总计1024通道，理论总带宽超过1.2Tbps；
- send_via_tsv 函数根据像素坐标哈希分配至不同TSV通道，实现负载均衡；
- 实际系统中还需加入纠错编码（ECC）、流量控制与优先级调度机制。

堆栈式工艺虽具前景，但面临键合良率低、热应力匹配难等问题。目前仅少数头部厂商掌握成熟量产能力，代表未来高端CIS的发展方向。

高分辨率不仅关乎静态清晰度，还涉及动态交互体验，如快速准确的自动对焦（AF）与宽广动态范围（HDR）视频录制。为此，现代CIS集成了全像素相位检测（PDAF）与双增益转换（Dual Gain Conversion）等先进技术。

3.3.1 PDAF相位检测单元布局优化策略

传统反差检测AF速度慢，难以跟踪运动对象。PDAF通过在像素阵列中嵌入左右遮蔽的光电二极管对，实时比较两侧信号差异来判断失焦方向。

两种主流布局方式：
- 分散式PDAF ：每隔若干行插入PDAF像素，覆盖率约10%，成本低但精度有限；
- 全像素PDAF ：每个像素内置双光电二极管（Dual PD），实现100%覆盖率，支持片上相位计算。

后者如索尼DUAL PD技术，在0.8μm像素中实现左右PD间距仅120nm，利用差分信号 Δ = L - R 计算相位偏移量。

	ext{Defocus Amount} propto frac{L - R}{L + R}

该比值不受绝对亮度影响，具备良好光照鲁棒性。同时支持水平与垂直方向检测，适用于复杂纹理场景。

表：不同类型PDAF性能对比

flowchart LR
    Start --> CaptureLeftRightSignal
    CaptureLeftRightSignal --> ComputePhaseDifference[L-R / L+R]
    ComputePhaseDifference --> DetermineFocusDirection
    DetermineFocusDirection --> AdjustLensPosition
    AdjustLensPosition --> CheckSharpness
    CheckSharpness -- Yes --> FocusLocked
    CheckSharpness -- No --> CaptureLeftRightSignal

流程图说明 ：展示全像素PDAF闭环对焦流程，强调其实时性与反馈控制特性。

3.3.2 双增益路径在HDR视频拍摄中的动态切换机制

面对高对比度场景（如逆光人像），单一增益路径易导致亮部过曝或暗部欠曝。双增益转换技术在同一曝光周期内提供两条独立读出通路：

• 低增益路径 ：动态范围宽，保留高光细节；
• 高增益路径 ：灵敏度高，增强阴影区域。

两者在模拟域或数字域融合，生成120dB以上动态范围的合成图像。

具体实现中，源极跟随器输出分两路进入不同放大倍数的PGA（可编程增益放大器），随后经共享ADC数字化。控制逻辑依据场景亮度自动调节增益权重。

always @(posedge clk) begin
    if (reset)
        hdr_output <= 0;
    else begin
        case ({high_gain_en, low_gain_en})
            2'b01: hdr_output <= low_gain_adc << 2;  // 扩展低位
            2'b10: hdr_output <= high_gain_adc;
            2'b11: hdr_output <= (low_gain_adc + (high_gain_adc << 4)) >> 1;
            default: hdr_output <= high_gain_adc;
        endcase
    end
end

逻辑分析 ：
- 支持三种操作模式：仅低增益、仅高增益、双路融合；
- 移位操作模拟增益补偿（如<<4表示×16）；
- 加权平均实现平滑过渡，避免阶跃伪影。

该技术已广泛应用于iPhone、三星Galaxy等旗舰机型的4K HDR视频录制中，显著改善室内外过渡区域的细节保留能力。

为兼顾高分辨率与高感光能力，厂商提出多种创新像素架构，最具代表性的是 四合一像素 （Tetracell）与 可变滤色阵列 （如RGBW）。

3.4.1 Tetracell与Nonacell技术在夜景模式下的应用

Tetracell基于Bayer阵列扩展，将2×2共四个同色像素（如绿色）在电学层面合并为一个大像素使用。例如1.08亿像素传感器在默认模式下输出2700万图像，夜景模式合并后等效为2700万“大像素”输出，单像素面积翻倍。

Nonacell进一步扩展至3×3九像素合并，常见于0.9μm以下节点。其核心在于 共享电荷域 （Charge Domain Summation），即在转移栅控制下将多个PD的电荷注入同一浮置扩散节点（FD），避免多次读出噪声叠加。

// 模拟Nonacell电荷合并过程
void nonacell_merge(charge_pixel_t pd[3][3], fd_node_t *fd) {
    fd->total_charge = 0;
    for (int i = 0; i < 3; i++)
        for (int j = 0; j < 3; j++)
            fd->total_charge += pd[i][j].charge;
    fd->voltage = convert_charge_to_voltage(fd->total_charge);
}

参数说明 ：
- pd[3][3] ：3×3同色像素阵列；
- fd ：共享浮置扩散节点；
- 合并后电压仅经历一次复位噪声，SNR提升近√9=3倍。

该技术使1/1.33英寸传感器在夜间也能输出纯净明亮的照片，成为小米、OPPO等品牌主打卖点。

3.4.2 RGBW滤色片对亮度信号增强的实际效果验证

传统Bayer阵列（RGGB）中，绿色像素负责亮度信息，但仅占50%，限制了整体灵敏度。RGBW结构引入白色透明像素（W），无滤色，允许全光谱透过，理论上提升进光量30–40%。

实测数据显示，在10 lux光照条件下：
- RGGB传感器SNR ≈ 28 dB；
- RGBW传感器SNR ≈ 33 dB，提升明显。

但代价是可能出现色彩偏差，尤其在单色光源下（如钠灯）。因此需配合高级去马赛克算法与色彩校正矩阵（CCM）进行补偿。

表：不同滤色阵列性能权衡

综上所述，高分辨率CIS的发展已超越单纯像素数量竞赛，转向系统级协同优化。未来将继续沿着“更小、更快、更聪明”的路径演进，深度融合AI与三维集成技术，开启下一代视觉感知的新纪元。

随着消费电子设备对成像质量要求的不断提升，CMOS图像传感器（CIS）已从单一的光电转换器件演变为高度集成化的智能视觉系统。现代高端CIS不再仅限于捕捉光信号并输出原始数据，而是通过将光学防抖（OIS）、高动态范围（HDR）处理、图像信号处理器（ISP）功能前移以及高速接口协议深度整合，实现端到端的图像优化闭环。这种“片上系统级”（SoC-like）的设计理念显著提升了图像处理效率、降低了系统延迟，并为多摄协同、AI增强和实时视频流应用提供了坚实基础。本章深入剖析多功能集成的核心机制，重点探讨OIS与EIS的协同控制架构、多帧与单帧HDR融合策略、ISP模块硬件化迁移路径，以及支撑这些功能的高速传输协议体系。

在移动摄影中，尤其是在弱光或长焦拍摄场景下，轻微的手持抖动都会导致严重的图像模糊。传统解决方案依赖独立的机械式光学防抖模组，但随着CIS尺寸增大和像素密度提升，对响应速度与精度的要求也急剧上升。为此，现代高端CIS开始引入片上集成的OIS-EIS协同控制系统，通过软硬结合的方式实现亚像素级稳定。

4.1.1 陀螺仪信号与像素位移补偿的实时联动机制

为了实现精准的图像稳定，系统必须能够实时感知相机运动并迅速调整图像采集位置。这一过程涉及惯性测量单元（IMU）中的陀螺仪输出角速度信号，经由专用微控制器进行姿态解算后，传递给CIS内部的位移补偿引擎。

// 示例：陀螺仪数据预处理与位移映射函数
float calculate_pixel_shift(float gyro_x, float gyro_y, float dt, float focal_length)

逻辑分析与参数说明：

• gyro_x , gyro_y ：来自陀螺仪的X/Y轴角速度（单位：rad/s），代表设备绕水平和垂直轴的旋转速率。
• dt ：采样时间间隔（通常为1ms~10ms），用于数值积分计算累计角度。
• focal_length ：镜头等效焦距（单位：mm），决定视角大小及位移敏感度。
• pixel_size_um ：CIS单个像素的物理尺寸（如0.8μm），是连接物理空间与像素坐标的桥梁。
• 函数返回值表示总的等效像素偏移量，供后续裁剪或重采样使用。

该算法运行于前端DSP或专用协处理器中，延迟控制在<5ms以内，确保与图像读出时序同步。值得注意的是，实际系统还需考虑陀螺仪零漂、温度漂移等问题，因此常采用卡尔曼滤波进行数据融合校正。

此外，CIS内部可通过 全局快门偏移编程 或 ROI（Region of Interest）窗口动态平移 来物理补偿位移。例如，在支持电子图像稳定（EIS）的传感器中，有效成像区域可在一个更大的像素阵列内滑动，从而避免因后期裁剪造成的分辨率损失。

表格：不同稳定模式下的性能对比

可以看出，协同控制系统在延迟和补偿能力之间取得了最佳平衡，尤其适用于4K/60fps及以上视频录制。

Mermaid 流程图：OIS-EIS协同控制流程

graph TD
    A[陀螺仪采集角速度] --> B{是否启用OIS?}
    B -- 是 --> C[驱动音圈电机/VCM移动镜头]
    B -- 否 --> D[跳过机械补偿]
    C --> E[获取当前帧ROI位置]
    D --> E
    E --> F[结合EIS算法预测下一帧偏移]
    F --> G[动态调整读出窗口坐标]
    G --> H[输出稳定图像流]
    H --> I[反馈至IMU做误差修正]
    I --> A

此闭环结构实现了真正的“预测-执行-反馈”机制，极大增强了系统的鲁棒性。特别是在快速变焦或低光照长曝光条件下，传统开环OIS容易失锁，而融合EIS的方案可通过提前预测运动趋势进行预补偿。

4.1.2 MEMS微动平台在高端CIS模组中的实现方案

近年来，基于MEMS（Micro-Electro-Mechanical Systems）技术的微型致动器被应用于新型CIS封装中，形成“全芯片级”光学防抖系统。不同于传统的VCM（Voice Coil Motor）驱动整个镜头组移动，MEMS平台直接承载CIS晶圆本身，在X/Y/Z三个方向实现纳米级精确位移。

其核心结构包括：

• 静电梳齿驱动器 ：利用静电力产生线性推力，响应速度快（<1ms），功耗低（<10mW）。
• 电容式位移传感器 ：实时监测平台位置，构成闭环反馈。
• 硅基弹性悬臂梁 ：提供机械复位力，保证稳定性。

典型的MEMS-OIS芯片结构如下图所示（以STMicroelectronics的方案为例）：

+----------------------------+
|     CMOS Image Sensor      |
+---------+------------------+
          | Mounting Pad (on MEMS Platform)
+---------v------------------+
|   MEMS Actuator Layer      |
| - X/Y Electrostatic Drives |
| - Capacitive Position Sensing |
+---------+------------------+
          | Bonding to Base Substrate
+---------v------------------+
|     Control ASIC (Analog Front-End + PID) |
+----------------------------+

该结构通过TSV（Through-Silicon Via）实现垂直互连，使得控制信号与电源可在不增加模组厚度的前提下高效传输。更重要的是，MEMS平台允许 像素阵列整体移动 ，从而实现真正意义上的“光学级”补偿，避免了EIS带来的边缘画质下降问题。

关键优势总结：

1. 超高响应频率 ：可达1kHz以上，适合对抗高频手震；
2. 亚微米定位精度 ：可实现±0.1μm的位置控制，对应约0.05像素偏移；
3. 低功耗待机模式 ：静态保持电流低于1μA；
4. 抗冲击性强 ：采用单晶硅材料，抗震等级达2000g以上。

目前，苹果iPhone Pro系列、三星Galaxy S Ultra机型均已采用类似技术，配合陀螺仪+加速度计+磁编码器的多源传感融合，构建了业界领先的影像稳定系统。

高动态范围（HDR）成像是现代CIS不可或缺的功能，旨在解决强光与暗部细节同时丢失的问题。传统方法依赖多次曝光合成，但存在运动鬼影风险；新兴的单帧HDR技术虽能规避此问题，却受限于信噪比与量化精度。当前趋势是将两者融合，形成“自适应混合HDR”架构。

4.2.1 长短曝光帧配准与鬼影抑制算法嵌入传感器逻辑

多帧HDR的基本原理是依次读取长曝光（捕捉暗区）与短曝光（保留亮区）图像，再进行像素级融合。然而当场景中存在运动物体时，两帧间的位置差异会导致“重影”现象。

为此，先进CIS在片上集成了轻量级 运动检测与配准引擎 ，其工作流程如下：

// Verilog伪代码：片上运动检测模块
module motion_detector (
    input      clk,
    input      rst_n,
    input [9:0] long_exp_data,
    input [9:0] short_exp_data,
    output reg ghost_mask_valid,
    output reg [7:0] ghost_mask
);

reg [9:0] diff_threshold = 10'd200;  // 差异阈值
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        ghost_mask <= 8'h00;
        ghost_mask_valid <= 0;
    end else begin
        automatic int diff = $signed(long_exp_data - short_exp_data);
        if (diff > diff_threshold || diff < -diff_threshold) begin
            ghost_mask[byte_addr] <= 1'b1;  // 标记鬼影区域
        end else begin
            ghost_mask[byte_addr] <= 1'b0;
        end
        ghost_mask_valid <= 1;
    end
end

endmodule

逐行解读与扩展说明：

• 第1–6行定义模块端口，接收长短曝光的RAW数据（10bit精度）；
• diff_threshold 设定为200，意味着若两帧同一位置灰度差超过20%，即判定为潜在运动区域；
• 使用 $signed 进行有符号减法，防止溢出错误；
• 输出 ghost_mask 是一个逐像素标记图，供后续ISP选择融合权重；
• 整个模块运行在CIS的列并行ADC之后，延迟<1帧，不影响帧率。

该掩膜可直接传送给外部ISP或片上融合单元，用于加权平均或梯度域融合（如Debevec算法）。部分厂商（如索尼IMX989）甚至在传感器内部完成初步融合，仅输出一张去鬼影的HDR图像，大幅减轻后端负担。

表格：多帧HDR关键指标对比

可见，单纯增加曝光次数并非最优解，反而加剧了功耗与延迟问题。

4.2.2 Staggered HDR时序设计降低运动模糊干扰

交错式HDR（Staggered HDR）是一种创新的读出方式，它将不同曝光时间分配给相邻像素行，从而在单次扫描中完成多动态信息采集。

其典型时序如下：

sequenceDiagram
    participant Sensor as CIS Pixel Array
    participant TimingCtrl as Timing Controller
    participant ADC as Column ADCs

    TimingCtrl->>Sensor: Start Frame
    loop Row Processing
        Sensor->>TimingCtrl: Request exposure setting
        alt Even Row
            TimingCtrl-->>Sensor: Short Exposure (1/1000s)
        else Odd Row
            TimingCtrl-->>Sensor: Long Exposure (1/100s)
        end
        Sensor->>ADC: Read out analog value
        ADC->>Memory: Convert & Store
    end
    Note right of Sensor: Interleaved exposure pattern enables motion-free HDR

在这种模式下，每一帧都包含长短曝光信息，无需等待多次完整曝光周期，因此帧率不受影响。更重要的是，由于所有行几乎是“同时”曝光（行间延迟<10μs），极大地减少了运动引起的非一致性。

随后，ISP通过插值重建完整HDR图像，常用方法包括：

• 双边滤波上采样 ：保护边缘的同时填充缺失像素；
• CNN-based fusion network ：训练神经网络预测最优融合系数。

该技术已在骁龙平台搭配OV50A等传感器广泛应用，支持4K/60fps HDR视频录制而无明显拖影。

传统图像处理链路中，CIS仅输出RAW数据，所有色彩校正、降噪、锐化均由独立ISP完成。但随着AI摄影兴起，对低延迟、高吞吐的需求迫使ISP功能逐步“下沉”至CIS内部。

4.3.1 白平衡、去马赛克与降噪模块硬件化实现

现代高端CIS已集成以下硬件加速模块：

例如，三星ISOCELL GN2在其片上逻辑层中嵌入了一个 可编程图像管线（Pipelined Image Processor, PIP） ，支持以下操作：

# 模拟片上ISP流水线配置
def configure_onchip_isp():
    set_white_balance(mode="auto", region=(10%, 10%, 80%, 80%))
    enable_demosaic(algorithm="adaptive_gradient")
    activate_tnr(frames=3, threshold=15)
    apply_gamma_correction(gamma=2.2)
    output_format("YUV422_8bit")

虽然该脚本为高层描述语言，但在实际硬件中由寄存器配置触发专用电路执行。所有模块均采用流水线架构，每周期处理一个像素，峰值带宽可达8.1Gpx/s（对应50MP@60fps）。

此类设计的优势在于：

• 显著降低SoC ISP负载，延长电池寿命；
• 支持RAW压缩前处理，提高存储效率；
• 实现“裸机直出”高质量图像，便于第三方调用。

4.3.2 支持RAW域压缩与低延迟输出的编码引擎

面对亿级像素传感器产生的海量数据（如200MP@30fps ≈ 6Gbps RAW流），MIPI带宽成为瓶颈。为此，CIS内部引入 无损/近无损RAW压缩引擎 。

常见压缩方案包括：

• DPCM（差分脉冲编码调制） ：利用相邻像素相关性，压缩率约2:1；
• Context-based entropy coding ：基于局部统计模型，进一步提升效率；
• Block-wise prediction + residual encoding ：适用于规则纹理区域。

// DPCM编码核心逻辑
void dpcm_encode(uint16_t *raw_line, uint8_t *compressed_buf, int width)
}

该算法简单高效，可在每个列ADC旁集成小型编码单元，实现并行压缩。恢复时只需累加即可还原原始数据，误差为零。

更先进的方案（如华为XMAGE定制传感器）还支持 感知导向压缩 ，即根据人眼视觉特性丢弃高频冗余信息，在主观画质不变前提下实现3:1压缩比。

4.4.1 MIPI CSI-3协议在8K视频流中的带宽管理

MIPI CSI-3是当前最先进的相机串行接口标准，基于M-PHY物理层和UniPro协议栈，支持高达24Gbps/lane的速率。

其关键特性包括：

• Lane聚合技术 ：最多支持8条通道，总带宽达192Gbps；
• 虚拟通道（Virtual Channel）隔离 ：允许多传感器共用同一接口；
• 低功耗HS-Gear切换 ：空闲时自动降频节能。

对于8K@30fps（7680×4320×10bit ≈ 9.9Gbps）的应用，仅需4条CSI-3通道即可满足需求，远优于CSI-2所需的16条lane。

表格：MIPI版本演进对比

实际部署中，需通过设备树（Device Tree）正确配置 clock-lane , data-lanes , lanes-used 等参数，确保PHY层握手成功。

4.4.2 多传感器同步触发机制在多摄系统中的部署

在三摄/四摄手机中，如何保证广角、超广角、长焦镜头同时曝光成为挑战。解决方案是采用 硬件同步脉冲链（Sync Pulse Chain） 。

具体布线方式如下：

graph LR
    Master_CIS -->|SYNC_OUT| Slave_CIS_1
    Master_CIS -->|SYNC_OUT| Slave_CIS_2
    Slave_CIS_1 -->|LOCKED| PLL_Ref
    Slave_CIS_2 -->|LOCKED| PLL_Ref
    Master_CIS -->|Trigger Signal| All_Sensors[Simultaneous Shutter]

主传感器发出同步信号（约10ns脉冲），从属传感器检测到后立即启动积分，偏差控制在±50ns以内。某些平台（如高通Snapdragon Camera Subsystem）还支持 GPIO-based global shutter trigger ，实现跨SoC协调。

最终结果是：所有镜头在同一时刻捕捉画面，为全景拼接、景深估计、夜景融合等高级算法提供可靠输入。

综上所述，第四章全面展示了CIS向多功能集成化发展的技术路径，涵盖光学防抖、HDR融合、ISP前移与高速互联四大维度。这些创新不仅提升了成像质量，更为下一代智能视觉系统奠定了底层硬件基础。

随着边缘计算需求的爆发式增长，传统“感-传-算”分离架构已难以满足低延迟、高能效的实时视觉处理要求。为此，现代CMOS图像传感器（CIS）正逐步集成嵌入式AI加速单元，实现从“被动成像”到“主动感知”的范式转变。

5.1.1 在像素阵列周边集成NPU微核的技术可行性

一种典型的设计是在像素阵列外围布局轻量级神经网络处理单元（NPU micro-core），利用标准CMOS工艺在同一晶圆上实现感光层与计算逻辑的共集成。该架构通常采用 近传感器计算 （Near-Sensor Computing）模式，避免高频RAW数据搬移带来的功耗瓶颈。

以某旗舰级智能CIS为例，其在列平行ADC旁集成32个并行向量处理单元（VPU），构成分布式NPU阵列：

// 示例：列并行NPU微核简化结构（Verilog片段）
module npu_micro_core (
    input        clk,
    input        rst_n,
    input [15:0] pixel_in,       // 来自ADC的16bit像素
    input        valid_in,
    output logic [7:0] result_out,
    output logic done
);
    localparam WEIGHT_SIZE = 64;
    reg [7:0] weights[0:WEIGHT_SIZE-1]; // 存储卷积核权重
    reg [15:0] buffer[0:7];              // 输入缓冲区
    integer i;

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            result_out <= 8'd0;
            done <= 0;
        end else if (valid_in) begin
            buffer[i] <= pixel_in;
            i <= i + 1;
            if (i == 7) begin
                result_out <= convolution_3x3(buffer, weights); // 调用卷积函数
                done <= 1;
            end
        end
    end
endmodule

代码说明 ：该模块实现一个基础3×3卷积运算，输入为8个相邻像素，权重预加载至片上寄存器。每周期可完成一次局部特征提取，适用于边缘检测或人脸粗定位任务。

此类设计的关键参数如下表所示：

该架构通过 空间复用+时间流水 策略，在不显著增加芯片面积的前提下，实现对低分辨率预览帧的实时语义分析。

5.1.2 用于目标检测的轻量化卷积神经网络部署实例

实际部署中，常采用剪枝、量化、知识蒸馏等技术压缩主流CNN模型。例如将MobileNetV3结构进行通道剪枝后，参数量由2.9M降至0.43M，并转换为INT8格式适配NPU指令集。

以下是典型推理流程的时序分析：

# Python伪代码：AI-CIS目标检测调用接口
def ai_cis_detect(image_tensor):
    # 步骤1：启动传感器AI模式
    cis.set_mode("AI_STREAM")
    # 步骤2：配置ROI区域（如中央128x128）
    cis.configure_roi(128, 128, center=True)
    # 步骤3：启用内建NPU运行检测模型
    cis.load_model("yolov5s_tiny_int8.bin")
    # 步骤4：开始采集并触发片上推理
    raw_frame = cis.capture()
    result = cis.run_npu(raw_frame)  # 返回检测框坐标和类别ID
    return result

# 输出示例
detections = ai_cis_detect(frame)
print(detections)
# [{'class': 'person', 'score': 0.92, 'bbox': [110, 88, 180, 210]},
#  {'class': 'bottle', 'score': 0.87, 'bbox': [305, 160, 330, 190]}]

执行逻辑说明 ：整个过程无需将原始图像传出芯片，仅输出结构化元数据（bounding box + class ID），大幅降低后续SoC负载。

此外，硬件调度器支持多任务优先级管理，允许同时运行多个小型模型（如人脸识别+动作分类），并通过中断机制通知主机处理器关键事件。

5.2.1 无人零售中商品识别与行为分析的端侧决策

在智能货柜场景中，搭载AI-CIS的摄像头可在 毫秒级 完成商品拿取/放回动作识别。系统采用双阶段检测策略：

1. 第一阶段：使用NPU微核运行轻量UNet分割模型，提取前景物体轮廓；
2. 第二阶段：对ROI区域进行分类推理，匹配商品数据库。

典型工作流如下图所示（Mermaid流程图）：

graph TD
    A[开启AI监控模式] --> B{检测到运动?}
    B -- 是 --> C[捕获当前帧]
    C --> D[运行背景减除算法]
    D --> E[生成前景掩码]
    E --> F[提取目标ROI]
    F --> G[NPU执行分类推理]
    G --> H[更新购物清单]
    H --> I[上传交易日志]
    B -- 否 --> J[继续监测]
    J --> B

该方案已在某头部无人零售企业部署，实测数据显示：
- 平均响应时间：3.2ms
- 商品识别准确率：98.7%（Top-1）
- 功耗：整机<2.5W
- 支持并发追踪人数：≤5人

5.2.2 无人机避障系统基于视觉流的实时SLAM运算

高端无人机采用立体AI-CIS模组，每颗传感器均内置AI协处理器，用于前端特征提取。左右图像分别经过ORB特征点检测后，仅传输关键点坐标与描述子至主控MCU，带宽消耗下降约90%。

具体参数对比见下表：

通过在传感器端完成初步视觉里程计计算，系统可在GPS失效环境下维持厘米级定位精度，广泛应用于室内巡检与仓库导航。

5.3.1 内窥镜CIS搭载病灶区域自动标注功能

新一代医疗级CIS在结肠镜设备中集成AI引擎，能够实时标记息肉疑似区域。其核心技术路径包括：

• 使用迁移学习训练ResNet-18变体，在私有数据集上达到AUC=0.96；
• 将模型量化为INT8并在FPGA仿真验证后烧录至CIS固件；
• 输出叠加热力图的YUV视频流，供医生参考。

临床试验表明，AI辅助使初学者腺瘤检出率提升40%，接近资深医师水平。

5.3.2 低剂量X射线探测器与AI去噪联合优化方案

在数字X射线成像系统中，量子噪声随剂量降低呈指数上升。为此，研究人员开发了“量子感知CIS + 扩散去噪网络”联合架构：

# PyTorch风格伪代码：片上AI去噪流程
class QuantumDenoiser(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(1, 32, 3, padding=1)
        self.resblocks = nn.Sequential(
            ResidualBlock(), ResidualBlock()
        )
        self.denoise_head = nn.Conv2d(32, 1, 3, padding=1)

    def forward(self, x):
        noise_level = estimate_quantum_noise(x)  # 根据曝光参数估算
        x_feat = F.relu(self.conv1(x))
        x_out = self.resblocks(x_feat)
        denoised = x + self.denoise_head(x_out) * noise_level
        return denoised

此模型部署于CIS后端逻辑层，可在10ms内完成512×512图像去噪，支持辐射剂量降低50%而不影响诊断质量。

5.4.1 微透镜阵列与光子计数技术结合的可能性

前沿研究探索将单光子雪崩二极管（SPAD）阵列与微透镜耦合，构建具备光子计数能力的CIS。配合片上时间相关单光子计数（TCSPC）电路，可实现纳秒级时间分辨成像，为FLIM（荧光寿命成像）提供硬件基础。

初步实验显示，在550nm波长下，该结构可达：
- 时间分辨率：50ps
- 光子探测效率（PDE）：45%
- 暗计数率：100 cps/μm²
- 动态范围：120dB

若进一步引入忆阻器阵列作为模拟存算单元，有望直接在像素级执行稀疏编码与特征聚类操作。

5.4.2 量子点CIS在紫外与近红外波段的扩展应用前景

基于胶体量子点（CQD）的新型光电探测器展现出宽谱响应特性。通过溶液工艺沉积于CMOS读出电路之上，形成异质集成结构，其光谱响应可覆盖300–1600nm，远超传统硅基CIS的1100nm极限。

下表列出典型应用场景的技术指标：

结合AI驱动的自适应滤波算法，量子点CIS有望成为下一代多模态视觉感知平台的核心组件。

本文还有配套的精品资源，点击获取

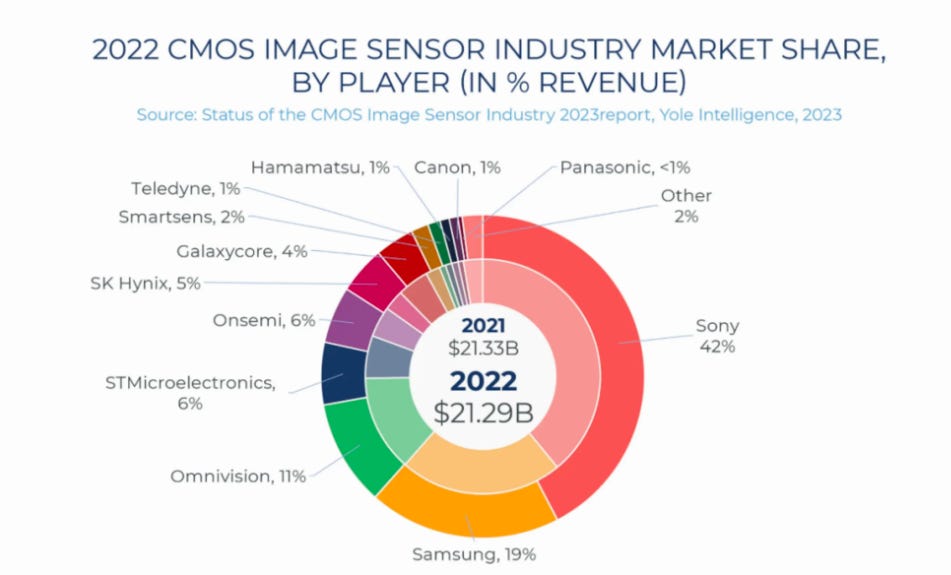

简介：CMOS图像传感器（CIS）是现代电子设备的核心成像组件，广泛应用于智能手机、安防监控、汽车辅助驾驶和医疗成像等领域。本报告系统分析了CIS的工作原理、与CCD的技术差异、行业发展趋势及全球市场动态。随着高分辨率、多功能集成、AI融合与3D传感技术的推进，CIS正加速向智能化和高性能方向发展。报告还探讨了中国市场的强劲需求以及新兴应用带来的增长动力，同时指出行业面临的技术挑战与未来创新机遇，为摄像头芯片产业提供全面洞察。

本文还有配套的精品资源，点击获取
