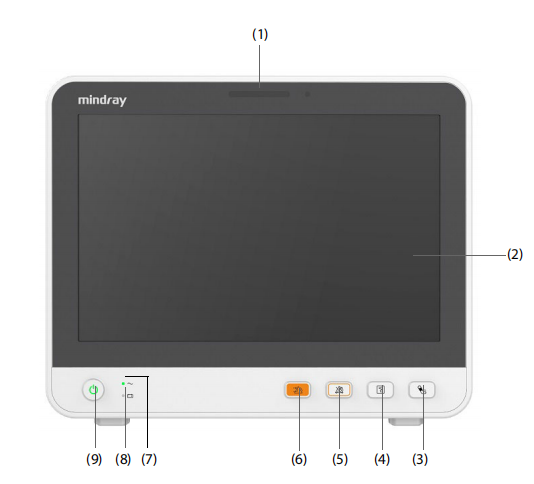

前视图

(1)报警灯

以不同的颜色和闪烁频率指示技术报警和生理报警的级别：

■高级报警：红色、闪烁频率快。

■中级报警：黄色、闪烁频率慢。

■低级报警：青色、常亮不闪烁。

(2)显示屏

(3)NIBP 启动 / 停止键

按下此键启动 NIBP 测量或停止正在进行的 NIBP 测量。

(4)记录键

按下此键启动或停止记录任务。

(5)报警暂停键

按下此键暂停生理报警。

(6)报警复位键

按下此键对报警系统进行复位。

(7)电源指示灯

■亮：监护仪已经接通电源。

■灭：监护仪没有接通电源。

(8)电池指示灯

■黄色常亮：电池正在充电。

■绿色常亮：电池已充满。

■绿色闪烁：监护仪使用电池供电。

■熄灭：没有安装电池或关机时监护仪未接通外部电源。

(9)电源开关

■开机：按下该按键可以开启监护仪。

■关机：在开机状态下，按住该按键 3 秒钟，可以关闭监护仪。

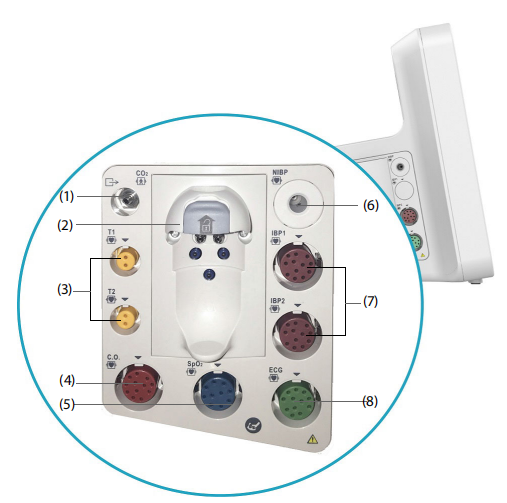

左侧视图

(1) CO2 排气孔

(2) CO2 水槽固定座

(3) 体温探头接口

(4) C.O. 电缆接口

(5) SpO2 传感器接口

(6) 血压袖套接口

(7) IBP 电缆接口

(8) ECG 电缆接口

注意事项

正确设置报警界限，切勿关闭报警声音提醒。

注意：

1，监护病人呼吸时，不可以采用抗电刀心电电缆。

2，窒息报警不能识别窒息的原因，不能用于诊断。

3，使用高频电外科设备（ESU）时，将电外科设备负极板靠近手术区域，不要将电极片放置在手

术部位和电外科设备负极板之间，以避免灼伤。

注意：

1，测量前，必须确认病人类型。错误的设置有可能危及病人安全，因为成人较高的充气压设置不适用于小儿和新生儿。

2，不可在患有镰状细胞疾病、已发生或预期会发生皮肤损伤的病人身上测量 NIBP。

3，请勿在进行过乳房切除手术或淋巴清扫术一侧的手臂上使用 NIBP 袖套。

4，导气管扭结可能导致血流受阻，对病人造成伤害。

注意：

1，当病人有缺氧的倾向时，应使用血气分析仪来分析血液样本，以完全掌握病人状况。

2，对病人进行持续的长时间监控时，应每 2 小时检查一次 SpO2 传感器贴附的位置，并且在皮肤发生变化时或每 4 小时进行适当的移动。某些病人可能需要更频繁的检查，如新生儿、具有

灌注障碍或皮肤敏感的病人。因为持续的长时间的监控可能增加不可预料的皮肤变化，如过敏、变红、起泡或压迫性坏死等情况。

3，将报警限设置为极限值可能会导致报警系统无效。例如，高氧水平会使早产儿容易染上晶体状后纤维增生症，如果仍将 SpO2 报警高限设为 100％，上限报警将不会触发。

清洁步骤如下（清洁触摸屏时，停用触摸功能。清洁前需要关机或将触摸屏锁屏。

1.使用一块软布，蘸取适量的水或 70% 的乙醇并挤干。

2.擦拭显示屏。

3.擦拭主机的表面，注意避开设备的接口和金属部件。

4.用干的软布擦去设备表面的清洁剂，并将设备放置在通风阴凉的环境下风干。
