微课堂-超声

WeChat Classroom

超声硬件故障中的轨迹球故障



彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张
彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张
彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第2张

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第1张

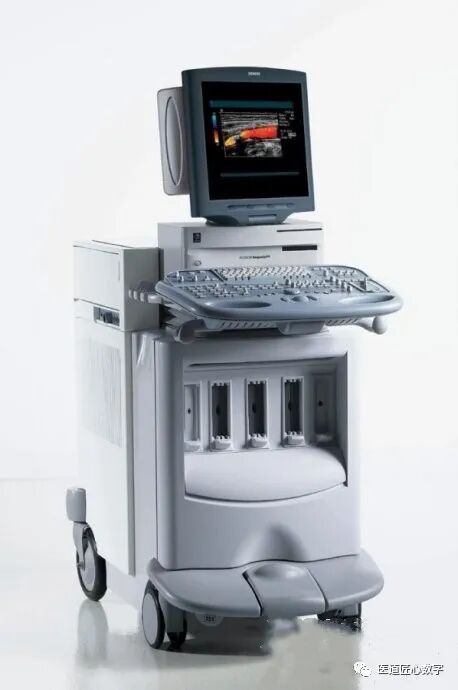

机型：SEQUIOA-512型彩超


品牌：西门子(Siemens)


故障类型：超声硬件故障中的轨迹球故障


彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第8张

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第9张

01

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张

故障现象

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第11张


故障现象： 西门子SEQUIOA-512型彩超的轨迹球出现光标移动不灵敏的现象，轨迹球只能上下方向移动，而左右方向移动非常困难。


彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第3张

超声设备

Ultrasonic Medical Equipment

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第13张


彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第14张
彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张




彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第8张

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第9张

02

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张

故障原因

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第19张

故障原因:  梳理一下轨迹球的组成以及工作原理。先来说它的构成，轨迹球组件由一只滚动球、两片摩擦轮、两根旋转轴、两片析光轮（光栅轮）、红外发光二极管、光敏接收管和处理芯片组成。再来说它的工作原理，它的工作原理和机械鼠标是类似的：靠滚动球的滚动摩擦，带动横向、纵向的旋转轴转动，转轴再带动固定在它上面的光栅一起转动。通过光栅的旋转，使光敏二极管在接收发光二极管发出的光时被阻隔和空开，产生计数脉冲，由芯片进行处理，最后在屏幕上进行显示。

观察彩超的轨迹球部分，发现轨迹球表面有很多污迹，周围的缝隙处也残留有很多耦合剂。初步判断故障原因是耦合剂风干后附着了污物造成了问题。


彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第3张

超声设备

Ultrasonic Medical Equipment

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第21张


彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张
彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张



彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第9张

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第9张

03

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张

问题原因与处理

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第19张

问题原因： 打开按键板的外壳，把轨迹球组件取下来并拆开，看到轨迹球盒里的两根转轴上都包裹了一个用海绵做的摩擦轮。经过很多年的摩擦，有很多海绵的碎屑和耦合剂的积灰洒落在轨迹球盒中，两片析光轮周围也布满了杂质，引起光脉冲信号的传输出现受阻、减弱的情况，从而影响轨迹球的正常使用。


处理方法： 先用吹风球轻轻地把盒里的杂质吹出来，再用已经蘸有纯酒精的棉签小心地把发光二极管、光敏接收管表面的积灰擦掉。用清水清洗一遍滚球，再用一种叫擦擦克林的海绵擦拭一遍滚球，最后用棉布把滚球擦干。值得一提的是，最好不要用洗洁精这种化学品清洁滚球，以免对滚球表面造成腐蚀。

上面的清洁工作做好后把组件还原，盖子先不盖上，用手朝着各个方向拨动一下滚球，让光栅转动。拨动后感觉析光轮在左右方向转动不顺畅，用干性电子清洁剂对它进行清洁，待清洁剂干了以后再加入少量的润滑脂，让它可以顺畅地转动。这里也有一点要提，最好不要用润滑油进行润滑，润滑油容易吸附灰尘。最后把组件装回机器，彩超工作都正常，故障排除。


彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第28张

超声设备

Ultrasonic Medical Equipment

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第29张


彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第14张
彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张



彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第8张

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

固定布局

工具条上设置固定宽高，

背景可以设置被包含，
可以完美对齐背景图和文字，

以及用于模板制作。

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第9张

04

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张

保养建议

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第19张

保养建议： 使用设备时需要保持手指的干净，使用中不要把耦合剂滴到键盘上，尤其不要把它滴到轨迹球上，不用的时候需要用防尘罩把键盘盖好，保持设备的清洁，以免给正常诊断病人带来麻烦。


彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第3张

超声设备

Ultrasonic Medical Equipment

彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第37张


彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张
彩超怎么判断故障【微课堂】超声硬件故障｜轨迹球故障的维修_https://www.jmylbn.com_新闻资讯_第4张


—— end ——
