摘要

康达1500悬吊DR是影像科基础的检测设备，但是随着高频率、长时间的使用使得设备故障逐渐发生。本文通过介绍康达悬吊DR的结构及成像原理，根据设备运行原理，对出现的故障现象进行逐步分析和排查，通过设备控制盒检查，高压发生器检修，最后处理问题，设备恢复正常使用。希望本文故障维修的思路能为广大的临床工程师的日常工作带来启示。

关键词：悬吊DR，无法曝光，控制盒无法启动

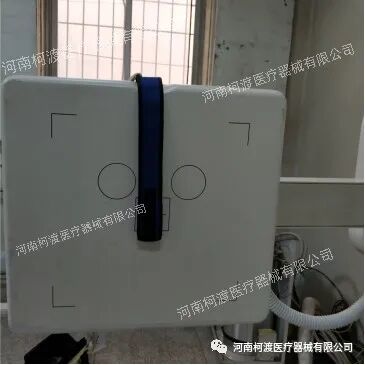

1500DR是高端数字化医用X射线诊断系统，为悬挂式安装X线球管Ysio系统既可用于成人也可用于儿童的X线摄影检查的投照。可以覆盖颅骨、脊椎、胸腔、肺部、腹部以及四肢的曝光摄影。产品特点：可移动的无线平板探测器和固定平板探测器组合。X线球管在全自动悬挂支架上，可以在检查室内轻松定位，并且能快速而大量的提供检查结果。长骨全景成像，站立位长尺寸X线影像是测定人体负重骨骼的生物力线，对称结构平衡线及脊柱侧凸（Coob）角等的方法，对临床的手术提供必要的依据。

本文通过介绍1500DR的结构及成像原理，根据设备运行原理，对出现的故障现象进行逐步分析和排查，希望本文处理故障的方式能为广大临床工程师的日常设备维修工作带来启发。

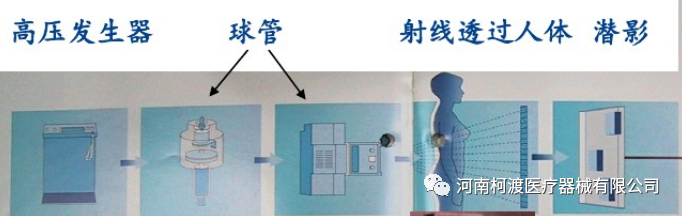

图1：直接数字化原理

1.1故障现象

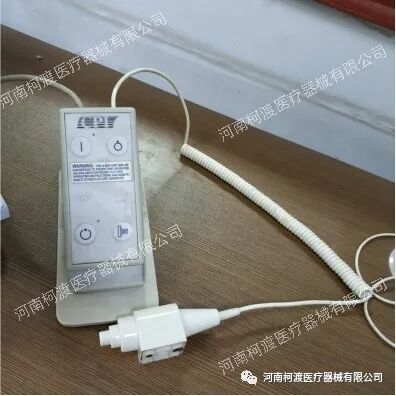

设备使用时突发无法曝光，病人反馈听到轻微爆破声。控制室高压发生器控制盒无法启动。

1.2故障分析

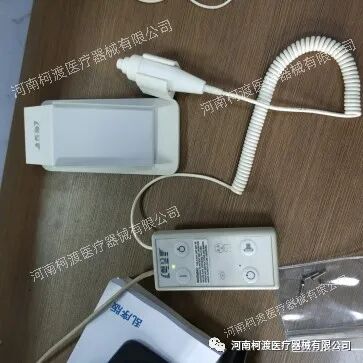

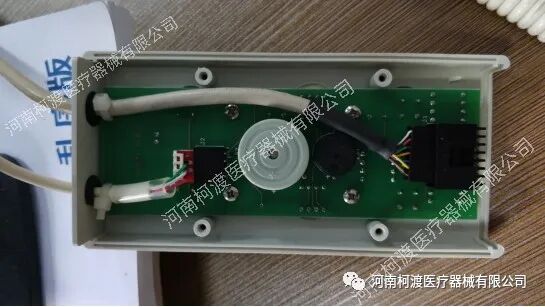

根据故障现象，重启设备后故障依旧，排除偶发故障。检查控制盒,线路正常。

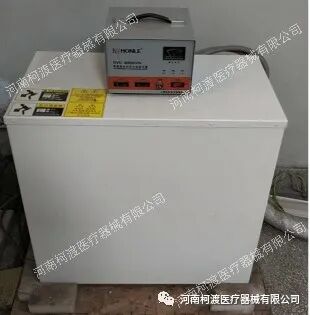

沿着信号线检查，直接连接到高压发生器。

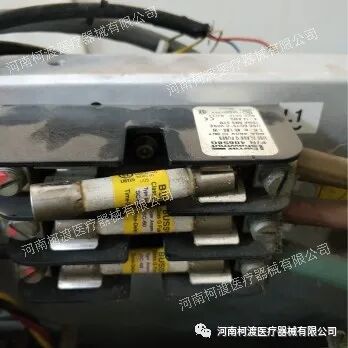

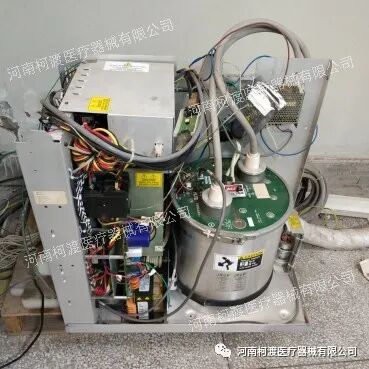

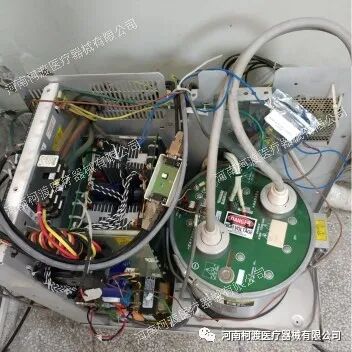

检查高压发生器，功率板及CPU板无明显元器件损坏。拆卸风扇检查，三项电接线器处保险烧毁两个。

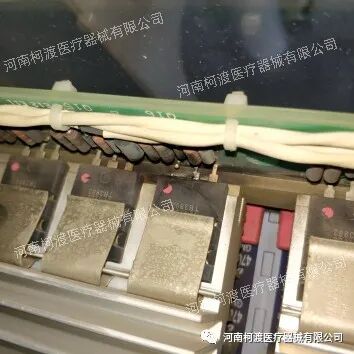

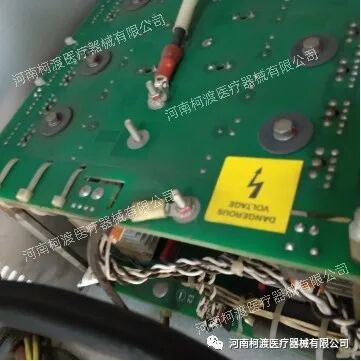

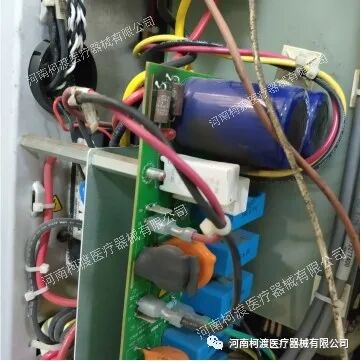

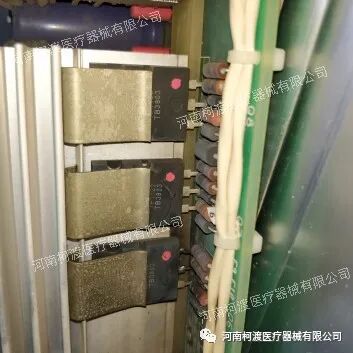

继续向下排查，电桥正常，滤波板发热严重有发黄迹象。沿着线路检查到逆变板，根据条件不同，两块逆变板交替工作。检查发现，两块逆变板上均有一组场效应管烧毁。检查其他线路，无短路情况。

1.3故障排除

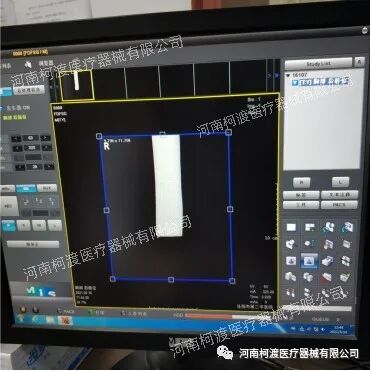

更换保险，更换逆变板两组场效应管（建议场效应管一组一组更换，防止新旧管器件由于性能不良导致其他故障）。重新连接线路，上电后高压发生器启动正常。拍摄软件中建急诊病人，选择部位进行曝光测试正常。更换部位，正侧位依次测试均正常。

维修心得：

本次维修关键在于了解DR运行原理以及各部件的功能，通过检查设备高压发生器部分保险、滤波电路、电桥、逆变板后及时确认问题，及时解决照无法曝光的问题。
