运放补偿电路的对比主要围绕稳定性、带宽、相位裕度等核心指标展开，不同补偿方法通过改变零极点分布实现性能优化。以下是关键补偿技术的对比分析：
一、米勒补偿与Cascode米勒补偿对比
1.传统米勒补偿
原理：在输出级与输入级间跨接补偿电容（），利用米勒效应倍增等效电容，形成主极点。
问题：
o引入右半平面零点（RHP Zero），恶化相位裕度，可能导致振荡。
o带宽受限于主极点，高频响应较差。
2.Cascode米勒补偿
改进：在补偿电容路径中插入共源共栅（Cascode）结构（如Ahuja补偿），切断前馈通路。
优势：
o消除RHP零点，将其转化为左半平面零点（LHP Zero），提升相位裕度。
o扩展带宽，高频性能更优。
代价：结构更复杂，需额外晶体管，增加设计难度。
二、消零电阻（Nulling Resistor）
作用：串联电阻于米勒电容支路，调整零点位置。
效果：
o当（为跨导）时，可完全消除RHP零点影响。
o引入额外极点，需谨慎设计值以避免新稳定性问题。
三、超前补偿（Lead Compensation）
原理：在反馈电阻并联小电容，引入相位超前零点。
应用场景：
o抵消输入分布电容影响（）。
o拓展带宽，改善高速响应（零点抵消次极点相移）。
局限：过补偿会导致波形过冲（“尖头尖脑”）。
四、滞后补偿（Lag Compensation）
方法：输入端并联串联网络，或主极点补偿。
效果：
o降低带宽，增强稳定性（通频带变窄）。
o适用于精度要求高、速度要求低的场景。

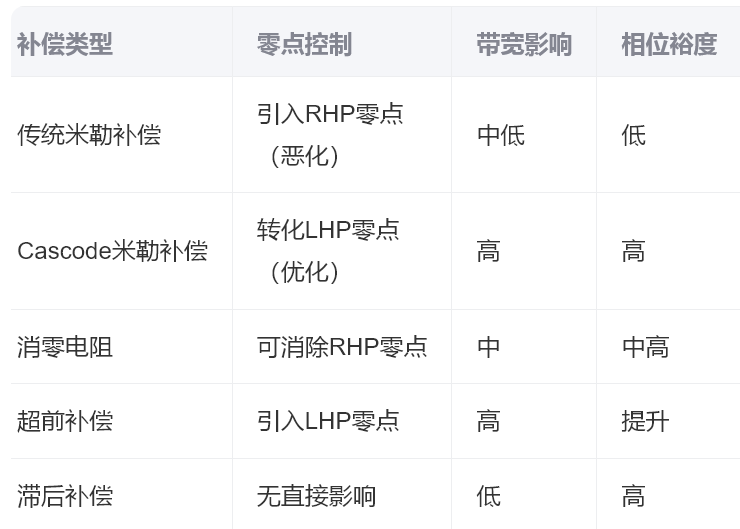

五、补偿技术性能对比总结

⚠️ 设计注意事项
电容取值：补偿电容需精确计算（如超前补偿中过大会导致过冲）。
工艺影响：Cascode结构对晶体管匹配要求高，增加版图难度。
系统需求：高精度系统优选Cascode补偿或消零电阻；高速场景适用超前补偿。
通过上述对比，设计者需权衡稳定性、带宽、面积等指标，结合具体应用选择最优补偿方案。

以下是10个典型运放补偿电路的应用案例，涵盖多个工业领域，详细说明其补偿技术原理与设计要点：
一、家用电器领域
1.变频空调PFC控制
补偿技术：滞后补偿（电压反馈环）
应用：在功率因数校正（PFC）电路中，运放通过滞后补偿稳定母线电压反馈，抑制高频开关噪声干扰，确保功率因数>0.95。
设计要点：RC网络并联在反馈电阻上，降低带宽至1kHz以下，避免开关频率（通常20kHz）干扰。
2.电磁炉谐振控制
补偿技术：超前补偿（电流采样环）
应用：检测谐振线圈电流相位，超前补偿电容（=100pF）抵消传感器分布电容，精准同步IGBT开关时序。
二、工业控制领域
3.伺服电机电流环
补偿技术：Cascode米勒补偿
应用：驱动电路中将电机相电流采样信号放大，Cascode结构消除RHP零点，提升相位裕度至60°以上，抑制电机启停振荡。
参数：=10pF，≈20mS，=50Ω。
4.PLC模拟量输入模块
补偿技术：消零电阻（差分放大）
应用：4-20mA信号转换为电压时，米勒电容串联=1/消除RHP零点，减小温漂误差至±0.1%。
三、新能源发电领域
5.光伏逆变器MPPT控制
补偿技术：超前-滞后复合补偿
应用：运放比较光伏阵列电压/电流斜率，超前补偿（=220pF）提升动态响应，滞后补偿抑制100kHz以上开关噪声。
6.风电变桨控制器
补偿技术：积分补偿
应用：叶片角度反馈信号积分处理，补偿电容=1μF实现，消除稳态误差。
四、充电设备领域
7.电动汽车充电桩CC/CV控制
补偿技术：双环补偿（电压外环+电流内环）
应用：恒流转恒压切换时，电压环采用滞后补偿（=10kΩ, =0.1μF），电流环用超前补偿（=47pF），避免过冲。
五、医疗仪器领域
8.心电图机（ECG）前置放大
补偿技术：共模反馈补偿
应用：仪表运放反馈端加入RC网络（=1MΩ, =10pF），抑制50Hz工频干扰，CMRR>120dB。
9.除颤器能量控制
补偿技术：非线性补偿
应用：高压电容充电电压检测中，运放反馈路径并联稳压管，限制输出摆幅，防止过充损坏储能元件。
六、航空航天领域
10.卫星姿态控制陀螺仪
补偿技术：全温域补偿
应用：-55℃~125℃环境下，运放输入级部署温度补偿电阻网络，抵消零点漂移，角速度检测精度达0.001°/s。

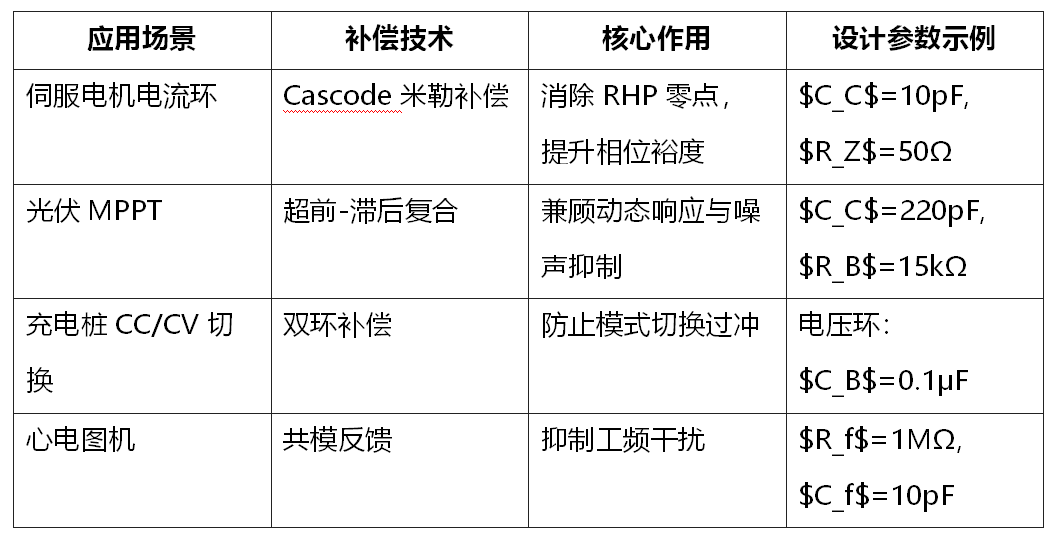

关键补偿技术性能对比

⚠️ 设计警示：
医疗设备：补偿网络需通过EMC测试，漏电流<10μA；
航空航天：补偿电容需选用NP0/C0G材质，温漂系数<±30ppm/℃。
通过针对性补偿设计，运放电路在极端环境下仍能保持高精度与稳定性，支撑关键系统的可靠运行。

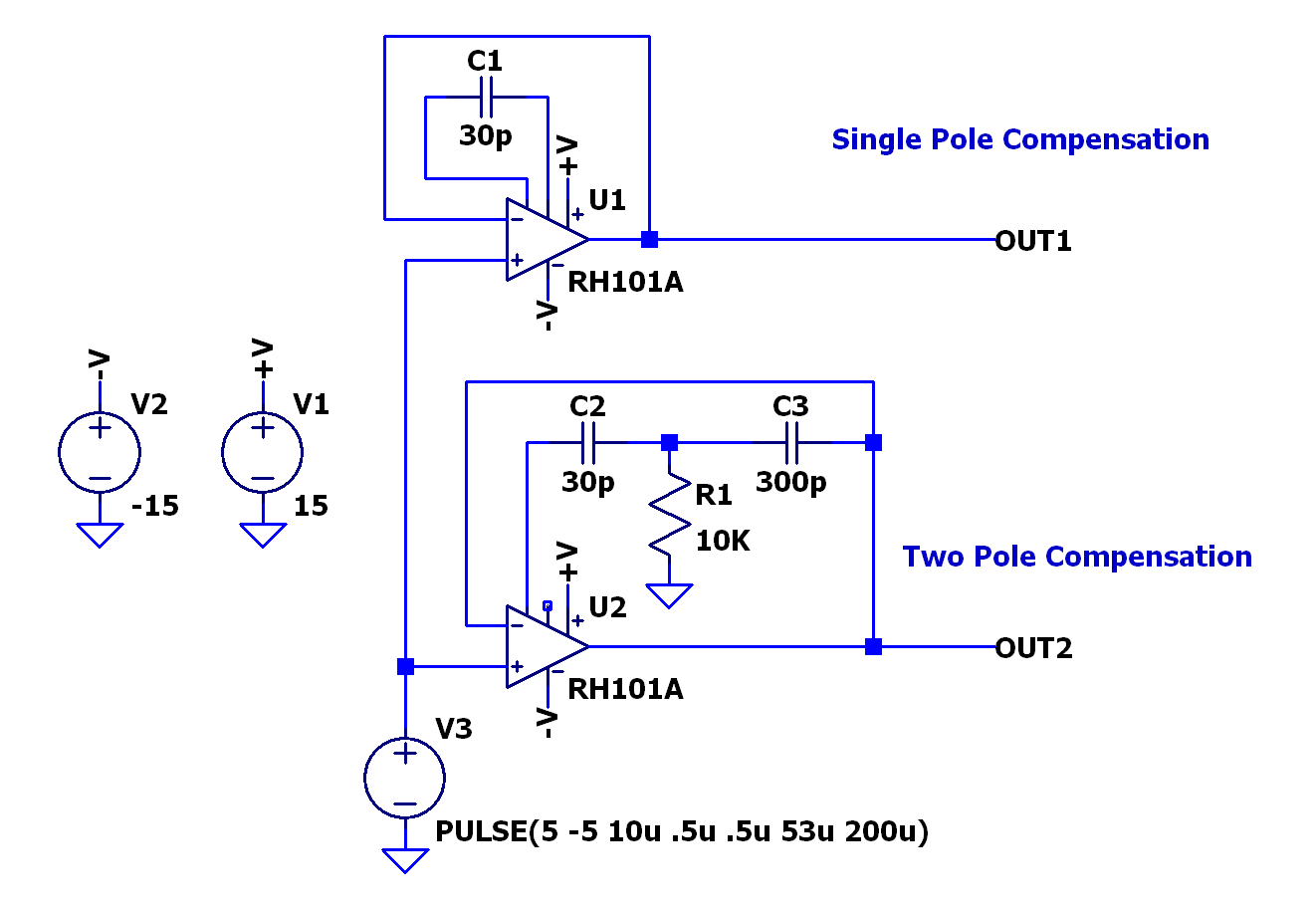

这是运放补偿对比电路，通过单极点、双极点补偿网络，验证运放稳定性优化方案，原理拆解如下：
一、核心元件与供电
•运放：U1、U2 均为 RH101A 运算放大器，需双电源供电（V1=+15V、V2=-15V ），保障信号处理动态范围。
•信号源：V3 为脉冲信号（PULSE 参数：5V→-5V 跳变，10u 延迟，.5u 上升 / 下降沿，53u 脉宽，200u 周期 ），作为电路输入激励。
二、单极点补偿（Single Pole Compensation - U1 支路 ）
•拓扑：U1 反相输入端接输出端，构成 电压跟随器（缓冲器 ） ，C1（30p ）跨接运放输出 - 反相端。
•原理：
◦运放开环增益高，易因相位裕度不足振荡。C1 为 补偿电容 ，引入一个极点（频率特性：f_p = 1/(2pi RC) ，R 为运放输出内阻等效 ）。
◦极点使高频段相位滞后减小，提升系统 相位裕度 ，抑制振荡，让运放稳定工作。因仅一个补偿极点，称为 “单极点补偿”。
三、双极点补偿（Two Pole Compensation - U2 支路 ）
•拓扑：U2 反相端通过 C2（30p ）、R1（10K ）、C3（300p ）构成反馈网络，形成双极点补偿。
•原理：
◦第一极点（C2 主导 ）：C2 与运放输出内阻等效 R 形成低频极点，初步抑制高频振荡。
◦第二极点（C3 主导 ）：C3 与 R1 及运放输入阻抗形成高频极点，进一步调节 相位裕度 ，适配更复杂负载 / 高频场景。
◦双极点补偿可更精细控制运放频率响应，解决单极点补偿高频带宽损失问题，代价是电路更复杂。
四、信号流程与功能验证
•输入：V3 脉冲信号接入 U1、U2 同相端（电压跟随器同相输入 ）。
•输出：
◦OUT1（单极点补偿 ）：信号经 U1 缓冲后输出，波形更 “干净”（振荡少 ），但高频响应可能受限。
◦OUT2（双极点补偿 ）：信号经 U2 补偿后输出，兼顾稳定性与高频带宽，波形在复杂场景（如大负载、高频输入 ）下更优。
•对比意义：通过观测 OUT1/OUT2 波形差异，验证单 / 双极点补偿对运放稳定性、带宽的影响，指导实际电路补偿方案选型（如精密缓冲选单极点，高频放大选双极点 ）。
五、总结
该电路通过 “单极点（简单稳定 ）” 与 “双极点（复杂但适配高频 ）” 补偿对比，展示运放稳定化设计核心思路：用电容 / 电阻网络调节频率响应，提升相位裕度 ，让高增益运放可靠工作，是模拟电路 “稳定性优化” 的典型教学案例。
（注：文档部分内容可能由 AI 生成）
