搞医院弱电改造的朋友多半碰过病床呼叫系统的需求，现成的成品呼叫模块要么贵扩展性还差，改个需求都要加钱，这次我直接拿西门子S7-1200搭了一套自动控制系统，成本砍了一半还更好改，整套资料都整理明白了，今天给大家唠唠核心的东西。

首先最基础的IO分配，小病房8个床位完全用1214C本体IO搞定，连扩展模块都不用加，我整理好的符号表直接导进TIA就能用，核心部分长这样：

// 输入部分（DI）
I0.0    "1床_呼叫按钮"
I0.1    "1床_复位按钮"
I0.2    "2床_呼叫按钮"
I0.3    "2床_复位按钮"
...
I1.0    "护士站_确认按钮"
I1.1    "护士站_消警按钮"
// 输出部分（DO）
Q0.0    "1床_呼叫指示灯"
Q0.1    "2床_呼叫指示灯"
...
Q0.6    "护士站_报警蜂鸣器"
Q0.7    "护士站_总呼叫指示灯"

这里特意留了4个预留IO，要加床位直接改地址就行，不用重新搭框架，这点对临时改需求太友好了。

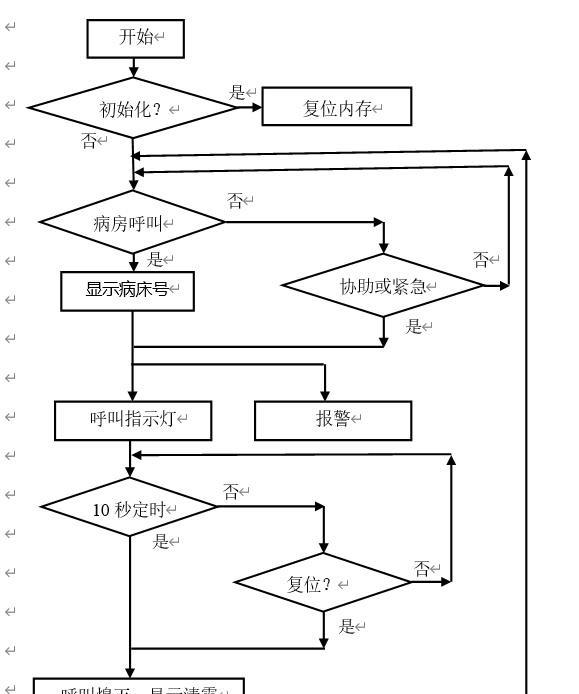

核心的呼叫保持逻辑，很多新手写梯形图容易把复位优先级搞错，我把梯形图的核心逻辑转成文本方便大家看，实际给的梯形图每一步都带注释：

// 单床呼叫保持逻辑
#当前床呼叫 := #当前床呼叫 | ("呼叫按钮触发" AND NOT "床边复位");
#当前床指示灯 := #当前床呼叫;

// 护士站总报警逻辑
#总呼叫标志 := FALSE;
FOR 床号 := 1 TO 总床数 DO
  #总呼叫标志 := #总呼叫标志 OR 病床数组[床号].呼叫标志;
END_FOR;
// 没确认就一直响，确认了才停，但病床灯不灭
#蜂鸣器输出 := #总呼叫标志 AND NOT "护士站已确认";

说个踩过的坑：之前有人图省事，护士站确认就把所有呼叫都清了，结果护士半路被别的事耽误，过来就找不到哪床呼叫了，所以我这里的逻辑定死了：必须护士到床边按复位才灭呼叫灯，护士站只能消报警声，这个细节才是符合实际使用习惯的，我在梯形图里特意把这个逻辑加了注释标注出来，不会搞错。

基于西门子s7-1200的病床呼叫自动控制系统 我们主要的后发送的产品有，带解释的梯形图接线图原理图图纸，io分配，组态画面

图纸部分我也整理全了，从PLC电源原理图到按钮接线端子图，每个器件的位号、线号都标清楚了，哪怕是新手拿回去对着接线都不会错，不会出现拿到程序不知道怎么接线的情况。

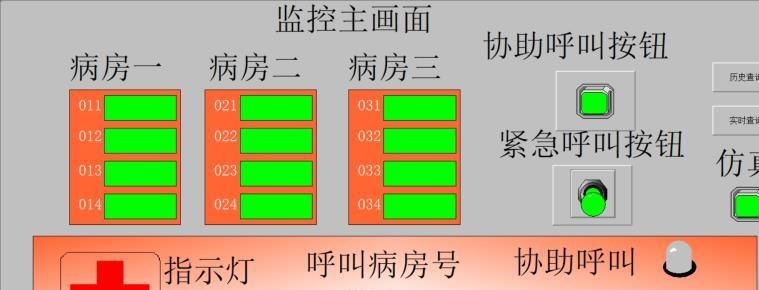

最后就是触摸屏组态，我用KTP700做的画面，直接导出来就能改，核心的呼叫显示逻辑也做了，哪床呼叫直接变红，给大家看一下触摸屏里的触发脚本：

// 呼叫状态刷新
FOR n=1 TO 8
  IF 呼叫标志[n] == TRUE THEN
    床位框[n].背景色 = 红色;
    床位文本[n].内容 = "● 呼叫中";
  ELSE
    床位框[n].背景色 = 绿色;
    床位文本[n].内容 = "待机";
  END_IF;
END_FOR;

还做了呼叫时间记录，哪个床几点呼叫的都能存下来，方便院方核对，预留了扩展接口，要加护理等级、医护呼叫对讲直接改就行。

整套现成的东西：带逐行解释的梯形图、完整的原理图接线图、整理好的IO分配表、做好的组态画面都齐了，赶项目直接拿过去改改就能用，省好几天从零搭建的功夫。
