呼吸机怎么读卡呼吸机基本波形的阅读（多图）

新闻资讯2026-04-21 07:30:15

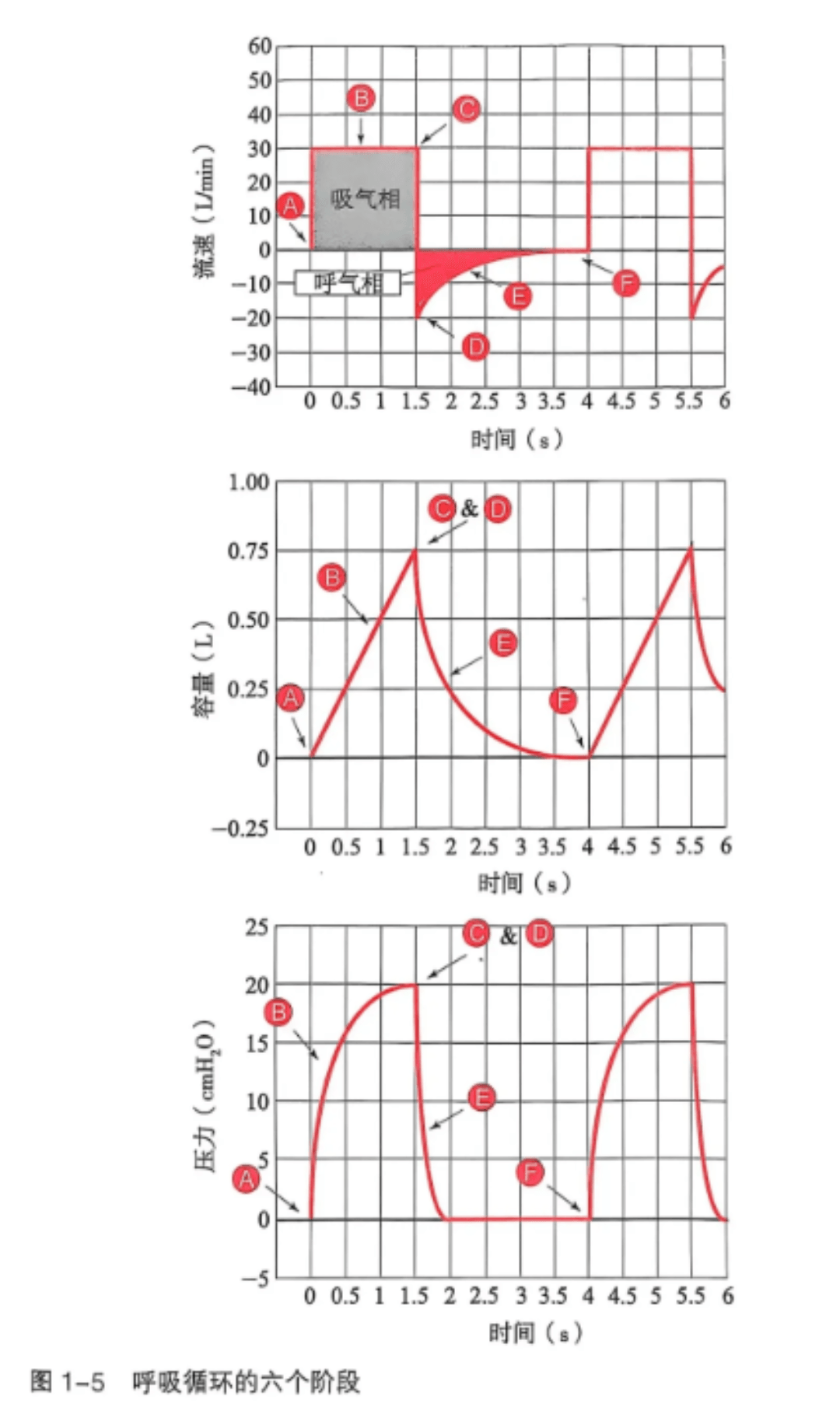

一次机械通气可分为六个阶段：

A.吸气相开始

B.吸气相

C.吸气相结束

D.呼气相开始

E.呼气相

F.呼气相结束

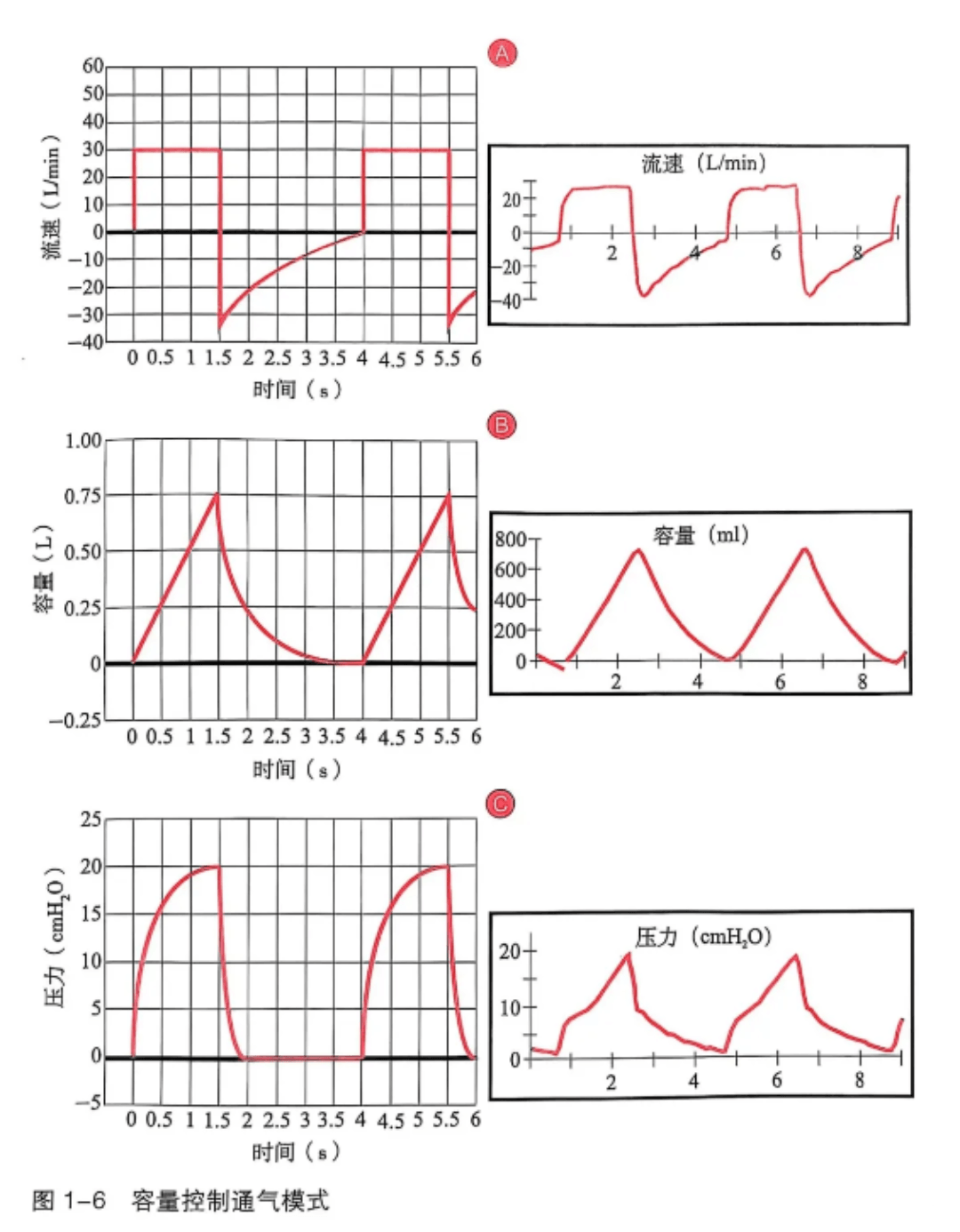

容量控制通气模式的机械通气波形：

无论患者有无自主呼吸，呼吸机均按设定的频率强制为患者通气，完全取代患者的自主呼吸，患者无法触发吸气或切换呼气。

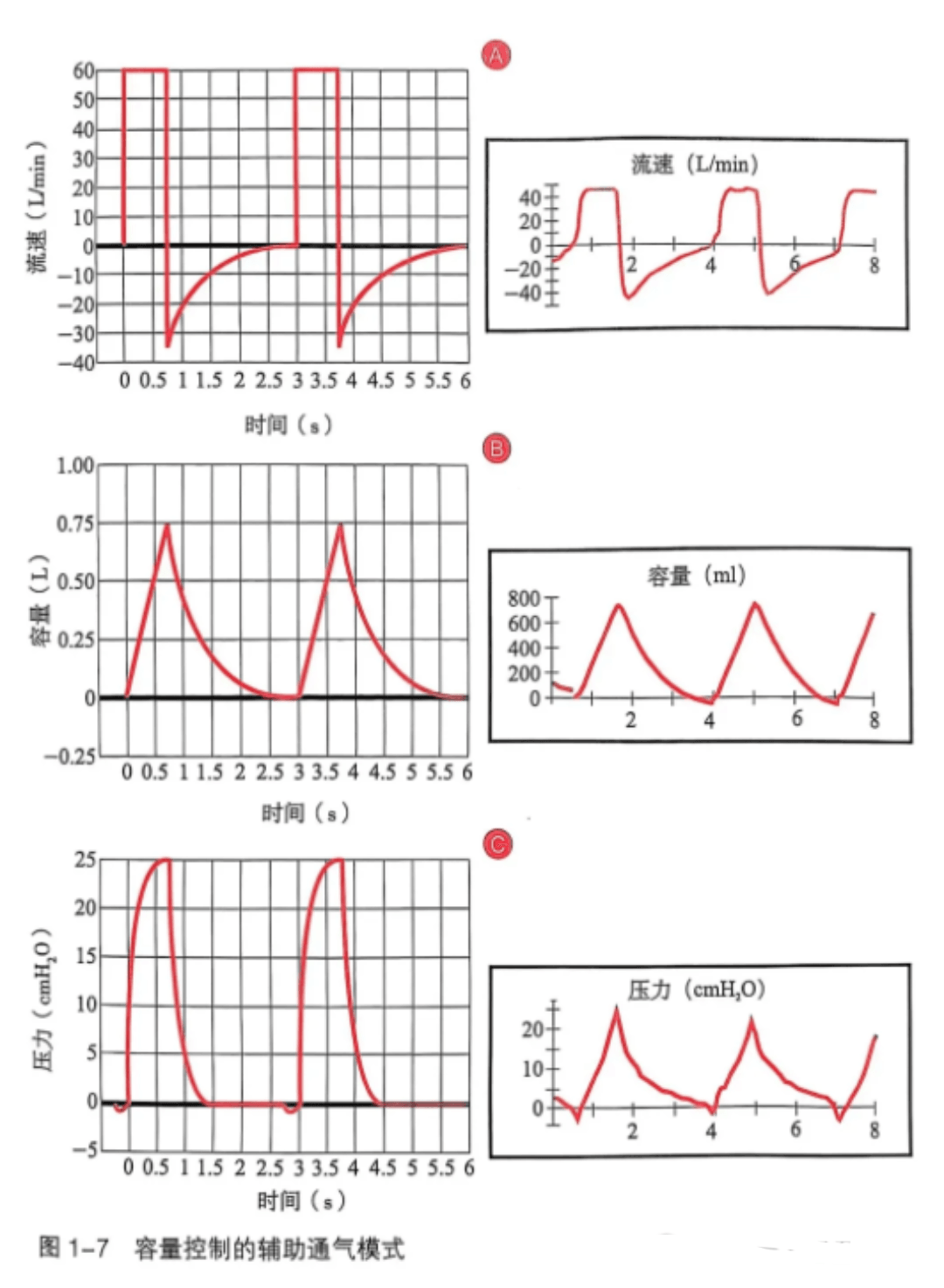

容量控制的辅助通气模式的机械通气波形：

患者必须有自主呼吸，且吸气必须努力达到设定的程度（触发灵敏度），呼吸机才强制送气，切换至呼气状态，呼吸频率是由患者决定的。

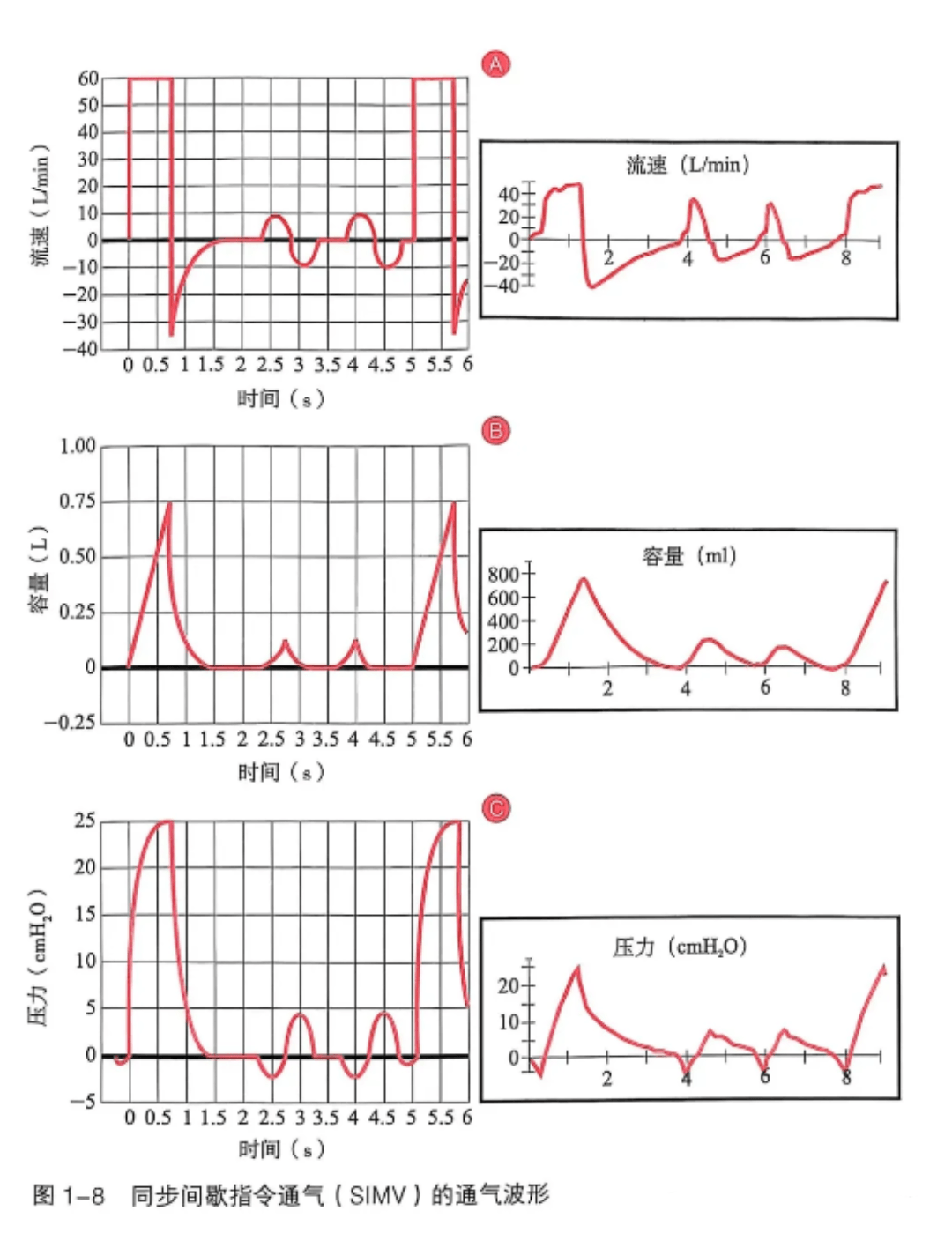

同步间歇指令通气（SIMV）模式的机械通气波形：

间歇指令通气（IMV）：呼吸机按设定的频率强制给患者通气，在两次强制通气之间允许患者自主呼吸，但存在人机对抗的缺陷，故给予SIMV，引入触发时间窗，改善强制通气与自主呼吸的同步性，即在每两次机械通气之间，患者进行两次自主呼吸。

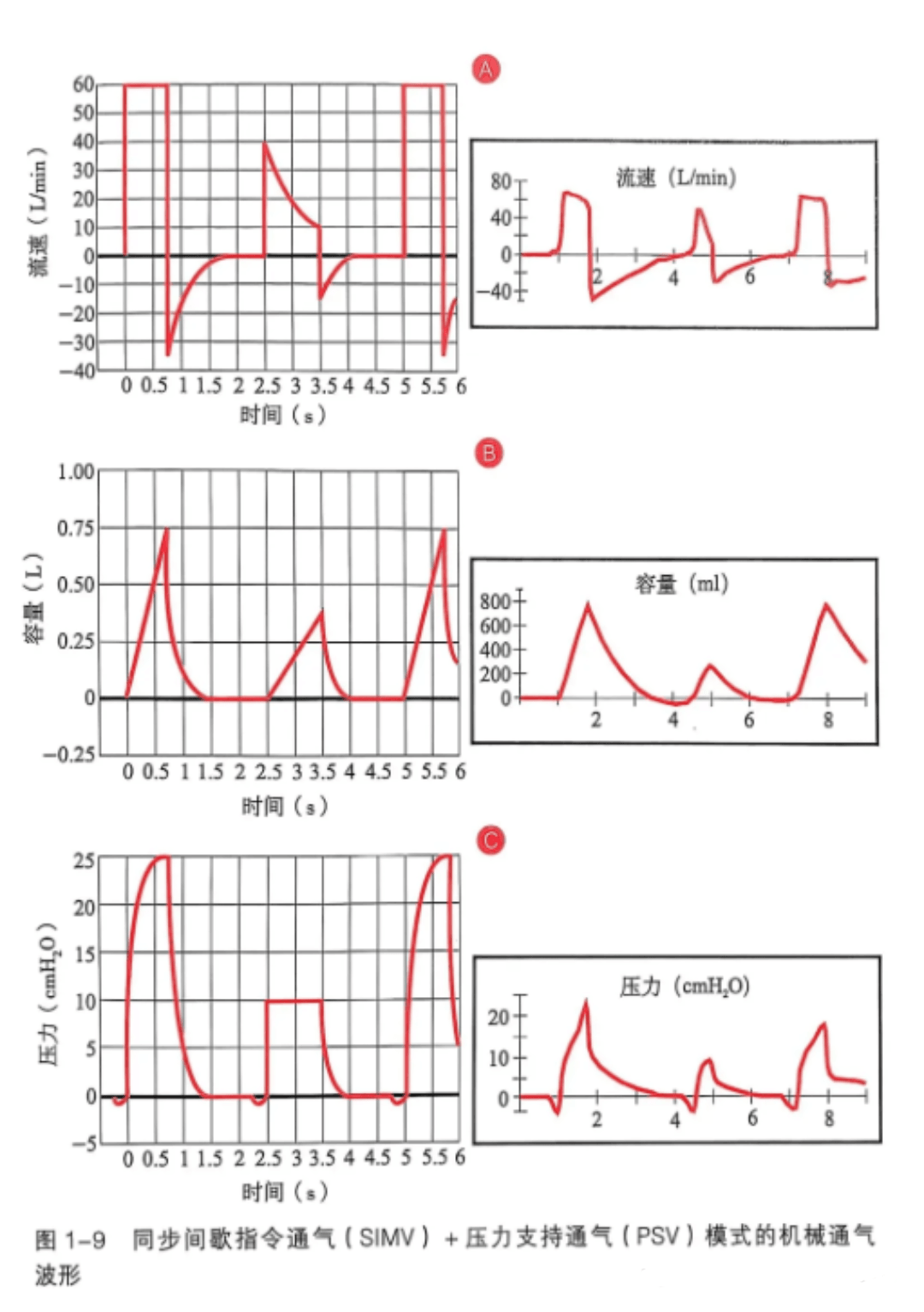

同步间歇指令通气（SIMV）+压力支持通气（PSV）模式的机械通气波形：

由于患者自主呼吸潮气量太小，患者需要多次呼吸努力才能获得足够的潮气量，可加PSV模式，仅在每次自主呼吸的吸气相加压力，显著增加自主呼吸潮气量，而患者总呼吸频率反而会减低，即每两次相邻的指令通气之间，只有一次自主呼吸。

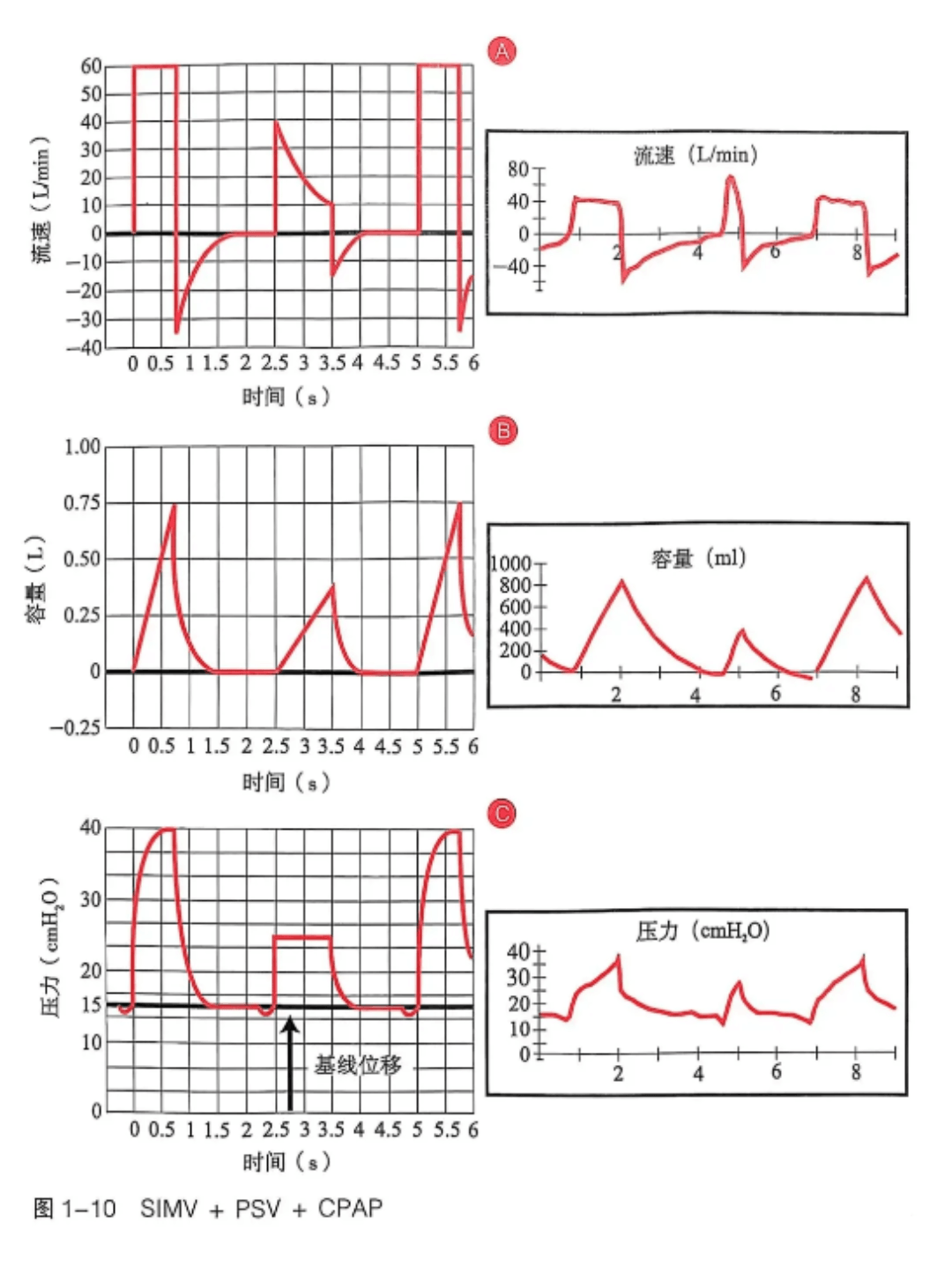

同步间歇指令通气（SIMV）+压力支持通气（PSV）+持续气道正压通气（CPAP）模式的机械通气波形：

如通过血气分析发现，患者机械通气情况尚可，但血液氧合情况不理想，氧浓度设置很高，但PaO2却很低，可启动持续气道正压通气（CPAP）来改善氧合情况。

自主呼吸时，如压力基线大于0，就可认为在进行CPAP，机械通气时高于0的压力基线定义为呼气末气道正压（PEEP）。逐渐提高CPAP水平，并监测SPO2，判断CPAP是否合适。

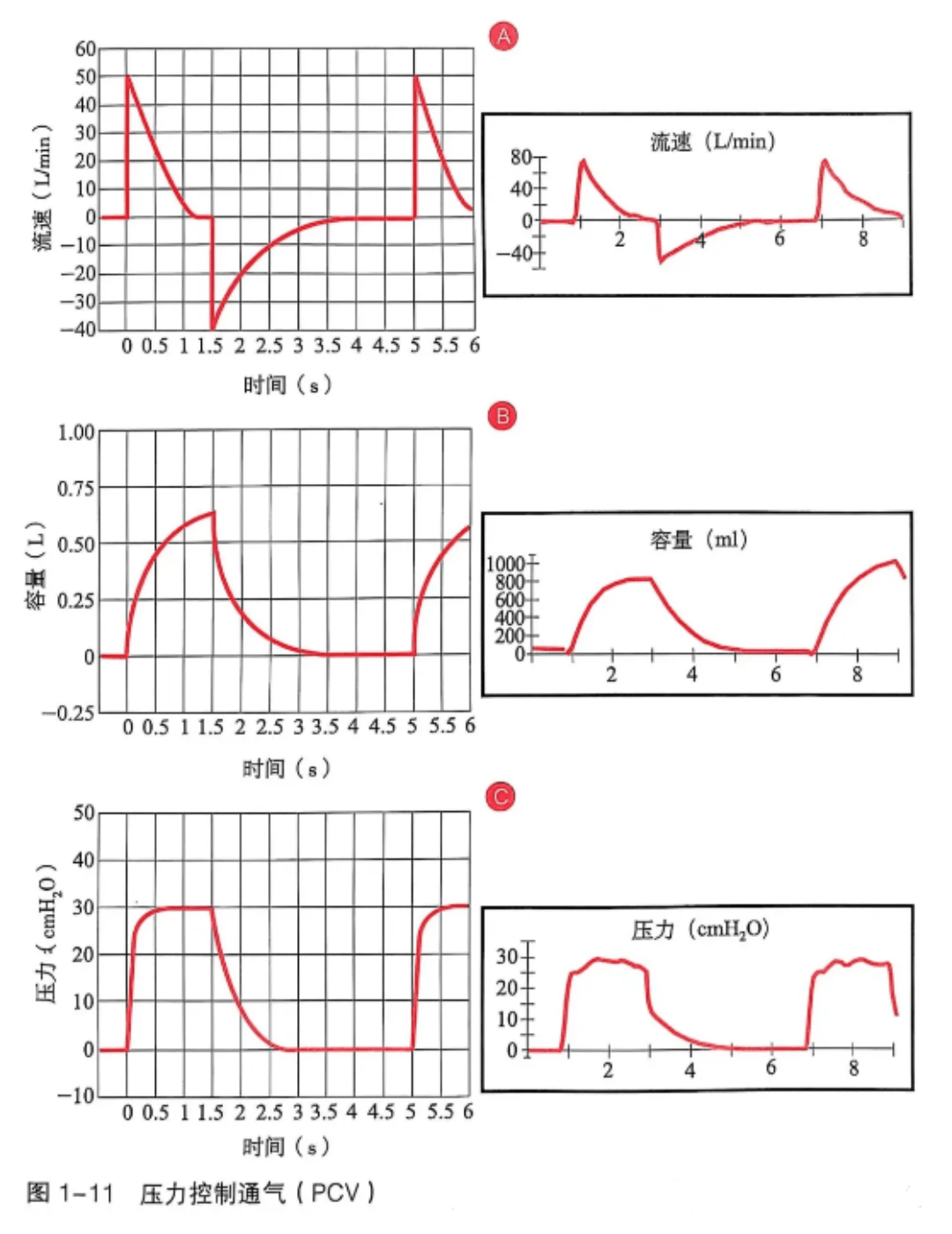

压力控制通气模式的机械通气波形：

假设患者情况持续恶化，吸气峰压持续增加，将通气方式从容量控制改为压力控制，可适当镇静。
