在电池供电、便携式设备以及对静态功耗极为敏感的应用中，驱动芯片的能效与功能集成度直接决定了系统的续航能力与可靠性。EG4427 精准地瞄准了这一细分市场，它不仅在宽至3V-20V的电源范围内提供了对称且强劲的1.5A双路驱动能力，更将静态功耗压降至惊人的 <1μA。同时，其高电平有效的独立SD（关断）控制引脚，为系统提供了便捷的全局节能与保护入口。本解析将深入剖析其超低静态功耗的实现价值、SD功能的灵活应用，以及如何在紧凑的SOP8封装内驾驭两路大电流驱动，为工程师在设计与功耗之间寻求最佳平衡点提供清晰指引。

---

---

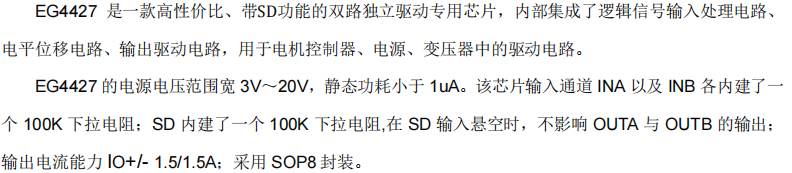

EG4427 是一款面向超低静态功耗与电池供电场景优化的双通道独立MOSFET驱动芯片。其核心优势在于1μA级静态电流、3V-20V超宽工作电压以及高电平有效的独立SD关断功能，专为需要长待机时间、并可能从低电压（如单节锂电池）直接取电的便携式电机控制、电源管理等应用设计。

---

---

电源电压特性（核心优势）：

• VDD 工作电压范围：3.0V 至 20V
  极宽的范围使其能直接从单节锂电池（需注意充满约4.2V，放电下限）、3.3V或5V系统电源工作，直至标准的12V/15V驱动电源，电源设计极其灵活。

• 静态电流（Icc）：< 1μA（典型）
  这是EG4427最突出的亮点之一。在输入悬空、VDD=12V时，芯片自身功耗极低，非常适合长期待机的电池设备。

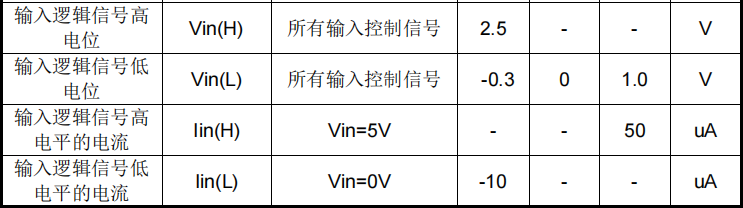

输入逻辑特性：

• INA（引脚2）与 INB（引脚4）： 均为高电平有效，分别控制OUTA与OUTB。
  高电平阈值：>2.5V，兼容3.3V/5V逻辑。
  低电平阈值：<1.0V。
  各内置100kΩ下拉电阻，确保悬空时输出为低。

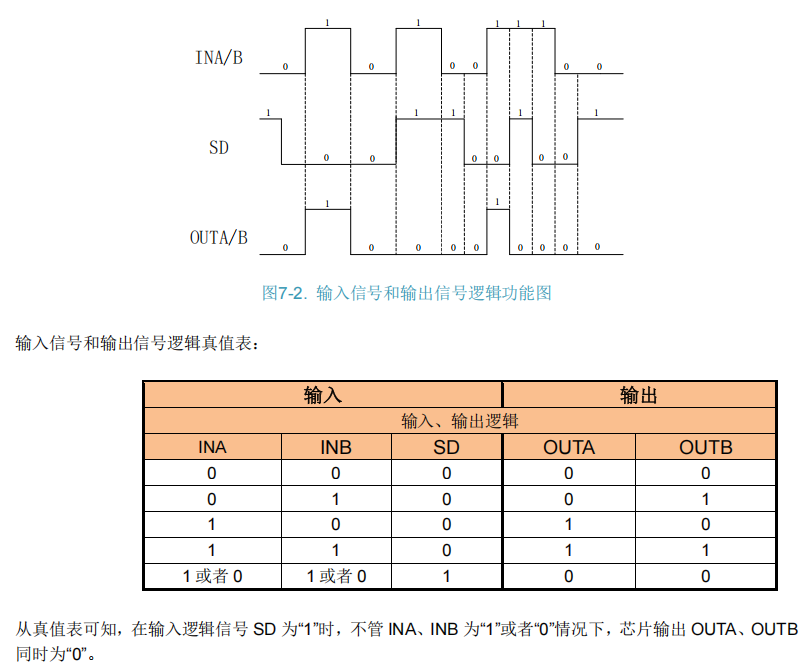

• SD（引脚8）关断输入：高电平有效。
  高电平阈值：>2.5V。
  低电平阈值：<1.0V。
  内置100kΩ下拉电阻，悬空时默认为低（正常工作状态）。

• 功能：SD=1时，强制OUTA=OUTB=0；SD=0时，输出由INA/INB控制。

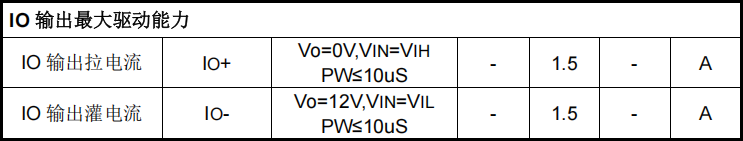

输出驱动能力：

• 拉电流能力（IO+）：1.5A
• 灌电流能力（IO-）：1.5A

对称且强劲的驱动能力，可快速开关较大栅极电荷的MOSFET，适用于对开关速度有要求的应用。

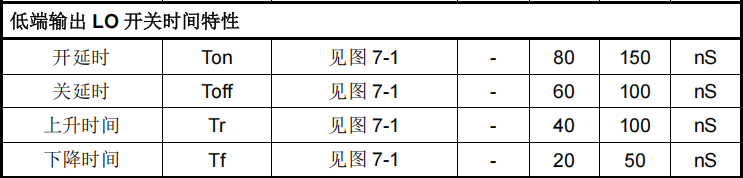

开关时间特性（典型值@ VDD=12V, CL=1nF）：

• 开通延时（Ton）：80-150ns
• 关断延时（Toff）：60-100ns
• 上升时间（Tr）：40-100ns
• 下降时间（Tf）：20-50ns

开关速度较快，配合强驱动能力，适合较高频率的开关应用。

---

---

1. 超低功耗待机架构：

• 通过优化的内部偏置电路和电源管理，在无输入信号时，将核心电路的静态电流降至微安级，这是实现长电池寿命的关键。

2. 独立双通道与优先级SD关断：

• 两路驱动（OUTA, OUTB）完全独立，逻辑简单（高电平开）。

• SD引脚具有最高优先级。当SD=1时，它直接覆盖INA和INB的输入，强制两路输出同时关断，为系统提供了一键式硬件保护或深度睡眠控制。


3. 输入信号处理：

• 所有输入通道（INA, INB, SD）均内置下拉电阻，提高了抗干扰能力，并确保了未连接时的确定状态（输出低）。

---

---

1. 低功耗系统电源设计：

• 直接电池供电：可完美匹配单节锂离子/聚合物电池（3.0V-4.2V）的应用。需注意在电池电压降至3.0V附近时，驱动能力会下降。
• 电源去耦：尽管功耗低，但驱动瞬间电流大。必须在VDD（引脚6）和GND（引脚3）之间就近放置一个0.1μF-1μF的陶瓷电容，并可根据电流需求并联一个更大容量的电容（如10μF）。

2. SD功能的应用策略：

• 硬件保护：将过流、过温等故障检测电路的输出连接到SD引脚，实现快速全局关断。

• 软件节能：在设备待机时，由MCU控制SD=1，将驱动电路完全关闭，将系统静态功耗降至芯片本身的1μA水平。

• 上电时序：利用其内置下拉，SD引脚可悬空或通过一个上拉电阻确保上电后为确定状态。

3. 逻辑控制设计：

• 控制逻辑极为简单直观：向INA/INB输出高电平即开启对应输出。

• 可独立控制两路完全不相关的负载。

4. PCB布局规范：

• 驱动大电流回路：OUTA和OUTB到各自MOSFET栅极的走线必须短而粗，以减少寄生电感引起的振铃。

• 接地：芯片GND引脚（3脚）应良好连接到系统安静地（模拟地或数字地），并与大功率地单点连接。

• 信号隔离：INA、INB、SD等控制信号走线应远离高dv/dt的功率走线（如OUTA、OUTB）。

5. 栅极电阻与MOSFET选型：

• 可为每路输出独立设置栅极电阻（Rg），以调节开关速度和抑制振铃。建议初始值10Ω-47Ω。

• 选择MOSFET时，需确保其栅极电荷（Qg）在芯片1.5A驱动能力下能实现所需的开关频率。

---

---

便携式/电池供电无刷电机驱动器：

• 如手持风扇、迷你无人机、电动工具等，其超低静态功耗可大幅延长待机时间。

移动电源智能路径管理：

• 独立控制输入（充电）和输出（放电）的MOSFET，SD功能可用于故障保护，宽电压范围适配多种电池状态。

无线充电发射端双路驱动：

• 驱动全桥或半桥拓扑，低功耗特性有利于提升发射端待机效率。

低功耗智能开关与继电器替代：

• 在物联网设备中，作为受控的电子开关，其低待机功耗和强驱动能力是理想选择。

便携式医疗或测量设备中的功率控制：

• 对功耗敏感的设备中，用于控制加热、泵、阀等执行机构。

---

---

常见问题与对策：

• 芯片不工作，无输出：
  检查VDD电压是否在3V以上。
  测量SD引脚电压，确认其为低电平（<1.0V）。如果悬空，应用万用表确认其是否被内部下拉至低电平。
  检查INA/INB输入电平是否高于2.5V（开启时）。

• 静态功耗高于预期：
  检查SD引脚是否被意外拉高，导致芯片处于非完全关断状态？检查INA/INB引脚是否有漏电或外部上拉。

• 输出波形振铃严重：
  检查MOSFET栅极驱动回路布局，尽量缩短走线。适当增加栅极串联电阻。在MOSFET的GS间并联一个数百皮法的小电容。

• 驱动能力感觉不足（MOS管发热）：
  检查VDD电压是否过低（如接近3V）。确认所驱动MOSFET的Qg是否过大。在高频开关时，计算平均栅极驱动电流是否超过芯片连续工作能力。

---

---

1. 低功耗特性验证：

• 在额定VDD电压下，将INA、INB、SD全部置为0，测量芯片的静态供电电流，验证是否小于1μA。

2. SD关断功能与优先级测试：

• 在OUTA和OUTB有输出时，拉高SD引脚，验证两路输出是否被立即强制拉低，且响应时间符合要求。

3. 全电压范围驱动测试：

• 在最低工作电压（如3.3V）和最高工作电压（如20V）下，测试芯片的驱动波形完整性、上升/下降时间及带载能力。

4. 双通道独立性测试：

• 验证分别控制INA和INB时，OUTA和OUTB是否完全独立工作，无相互干扰。

---

---

EG4427 通过将 “<1μA超低静态功耗”、“3V-20V超宽电源范围” 与 “1.5A对称强驱动能力” 三大特性融为一体，成功定义了面向电池供电与便携式设备的双通道驱动芯片新标准。
其简洁的高电平有效逻辑和独立的SD全局关断功能，在提供强大驱动性能的同时，未增添任何使用复杂度。这款芯片是“鱼与熊掌兼得”的典范——既满足了高性能驱动的需求，又实现了极致的能效。
对于任何受限于电池容量、对设备续航有苛刻要求，又需要可靠驱动双路功率开关的应用而言，EG4427都是一个极具竞争力的优选方案。
成功应用的关键在于充分利用其低功耗特性进行系统电源管理，并针对其强劲的驱动电流进行稳健的PCB布局。

文档出处
本文基于屹晶微电子 EG4427 芯片数据手册 V1.0 版本整理编写，并结合低功耗便携设备驱动设计经验。具体设计与参数请务必以官方最新数据手册为准，在实际应用中建议重点验证其低电压下的驱动性能与超低静态功耗特性。
