最近在项目中，接触到一个蛮有挑战性的方向：动态心电图分析软件（Holter分析）。它不同于普通医疗软件，既要与硬件打交道，又要实现高性能的图形渲染，还要具备基本的数据处理能力，甚至触碰算法和AI领域。

那么问题来了：
有没有人做过这类软件？实现思路有哪些？有哪些坑？
本篇我会以亲身探索的角度，分享实现动态心电图分析系统的核心组成、实现要点、架构设计、遇到的问题与建议。希望对有志于医疗软件、信号处理、或WPF图形开发的朋友有所帮助！

简单讲，它是一套用于分析长时间（24~72小时）ECG波形数据的软件，其中包含散点图 直方图 心率趋势 心率变异 心室晚电位 ，能够自动检测、标注、分类心律失常，并生成报告供医生参考。

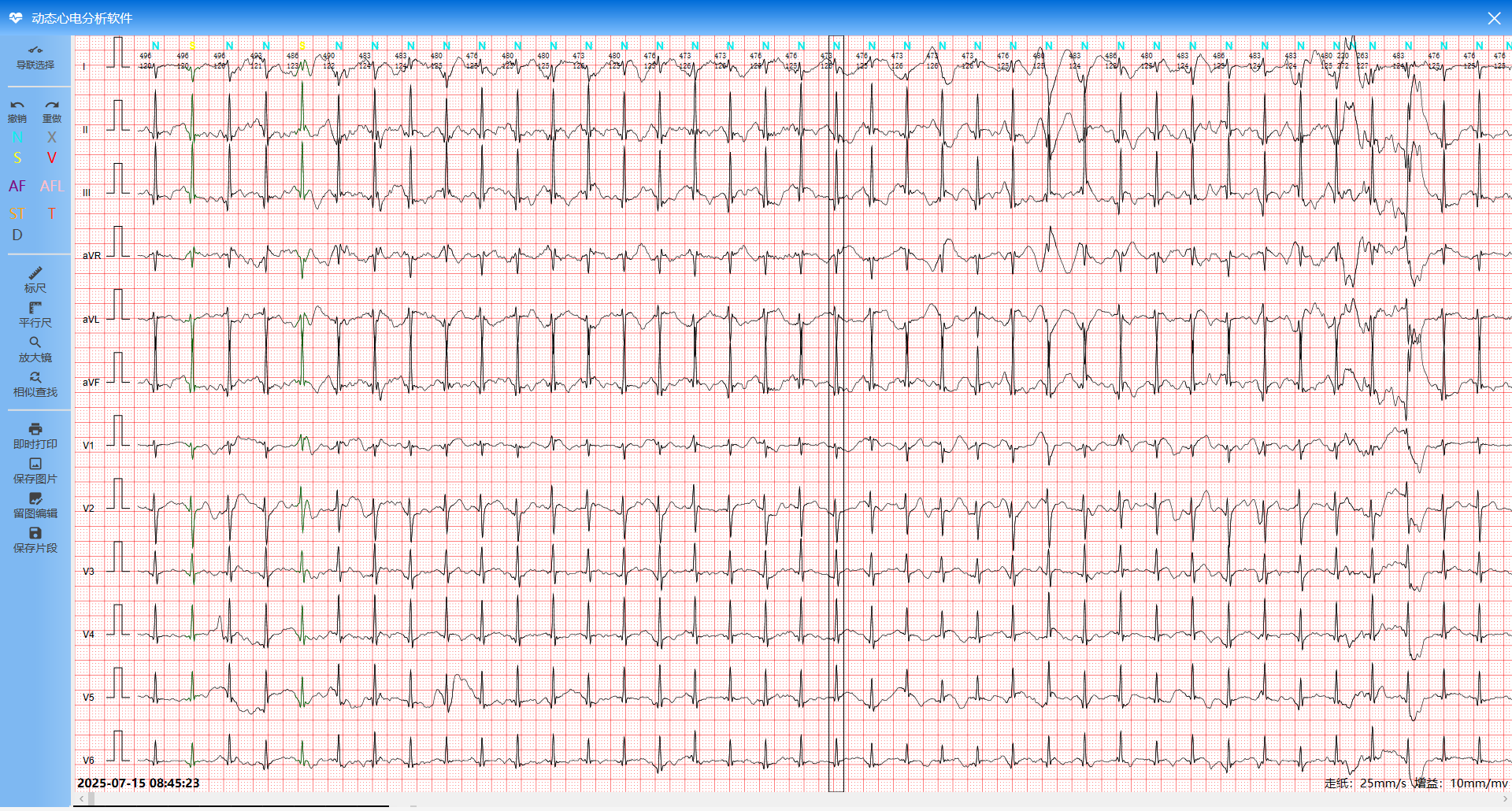

其中ECG波形控件的目标很明确：

• ✅ 支持 24 小时、每秒 300Hz 的心电波形展示（即 2592 万点）

• ✅ 支持多导联同步绘图

• ✅ 支持用户交互、标注编辑、快捷操作

• ✅ 提供网格背景、定标方波、走纸速度控制等专业显示能力

• ✅ 具有低延迟、低内存占用、不卡顿的用户体验

✅ 1. WPF 自定义控件 + GDI级别绘图

• 控件继承自 FrameworkElement

• 不使用任何标准控件，而是直接使用 DrawingVisual + DrawingContext 进行自绘

• 配合 VisualCollection 管理所有视觉对象，完全掌控重绘流程

✅ 2. 数据懒加载 + 缓存机制

• 每次仅加载当前显示区 ±30秒（如300Hz，加载1.8万点）

• 支持外部读取器 HighPerformanceReading 读取指定导联区间数据

• 避免全量加载，提升响应速度和内存效率

✅ 3. 高效绘图策略

• 使用 StreamGeometry 替代 Polyline 提高效率

• 波形每个通道单独一个 DrawingVisual，避免整体重绘

• 背景网格 + 导联文字使用 RenderTargetBitmap 缓存，避免重复绘制

✅ 4. 标注系统与交互机制

• 鼠标点击：添加/选中单个标注

• 鼠标拖动：框选多个标注区域

• 鼠标右键：弹出标注菜单，支持 AF、V、S、N、X、AFL 等类型

• 键盘快捷键：S/N/V/X/F/L 进行快速标注，D 删除标注

✅ 5. 重绘节流机制

• 滚轮滚动使用 System.Threading.Timer 延迟调度重绘，避免频繁刷新

• 判断 _startIndex、控件尺寸、导联变化等因素决定是否需要 Redraw

这篇文章总结的是我在开发动态心电图分析软件过程中的实践经验。从零搭建到模块优化，每一步都踩了不少坑，也收获了很多成就感。无论你是对医疗信号处理感兴趣，还是想提升WPF图形开发能力，希望本文能给你一些启发。

👉 如果你也正在做类似项目，欢迎私信交流、代码互测！
