从内窥镜形态来看，

内窥镜主要分为硬性内窥镜与软性内窥镜。

硬性内窥镜是一种插入部前端可弯曲

或全部均为金属制硬性状态的内窥镜。

根据形态，硬性镜又可分为光学视管、

硬性纤维内窥镜和硬性电子内窥镜。

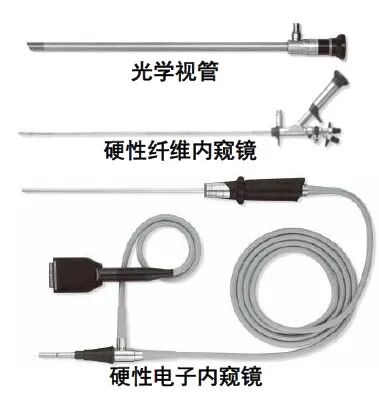

硬性内窥镜分类

光学视管和硬性纤维镜由

物镜系统、中转系统（转像系统）及

目镜系统三部分组成。

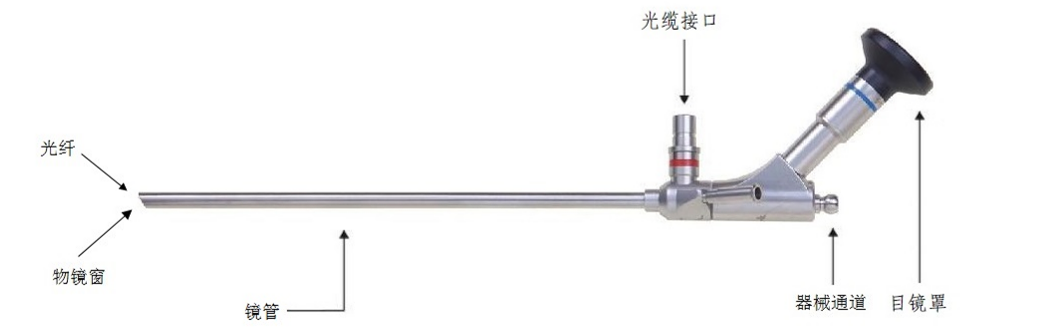

硬性光学内窥镜典型结构

随着电子技术的发展，

在简单的光学视管和硬性纤维镜的基础上

发展出了半硬性/硬性电子内窥镜。

硬性电子内窥镜由导光束接头、摄像主机接头、

操作部、插入部、先端部等组成。

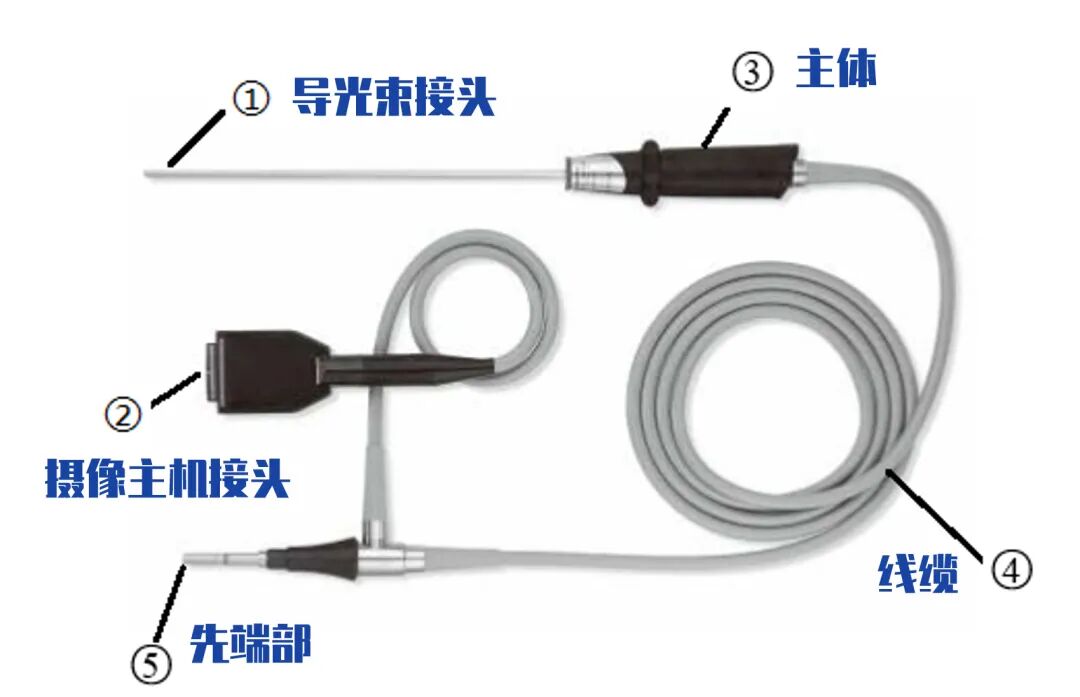

硬性电子内窥镜典型结构

与硬性内窥镜相对，

软性内窥镜最显著的优点是可弯曲。

软性内窥镜分为纤维内窥镜

和软性电子内窥镜。

纤维内窥镜由

可弯曲的插入部、导光插头部、

操作部和目镜部或接物镜构成。

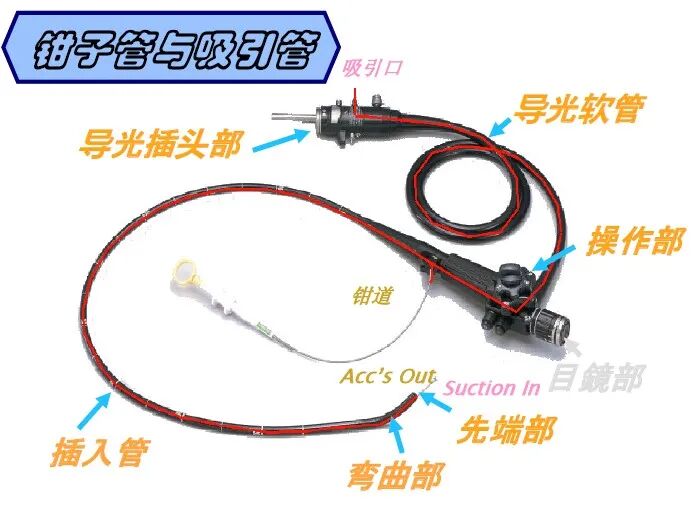

纤维内窥镜典型结构

通过光源装置发出的光

经由内窥镜内部的导光束传递，

先端部的照明光发射到观察部位。

内窥镜内部的导像束将从物镜入射的

来自被摄物的光传送至目镜部，实现成像观察。

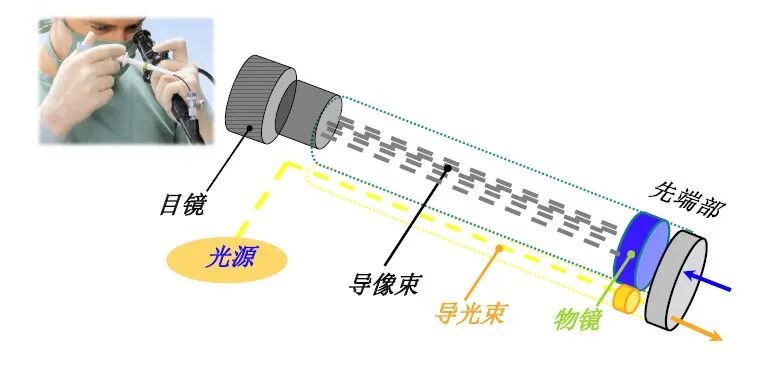

纤维内窥镜基本成像原理

与传统光学镜片构成的内窥镜不同的是，

纤维内窥镜采用的是传像光纤。

由于光纤材料的特点，

使得它能够在弯曲情况下仍能够传输图像。

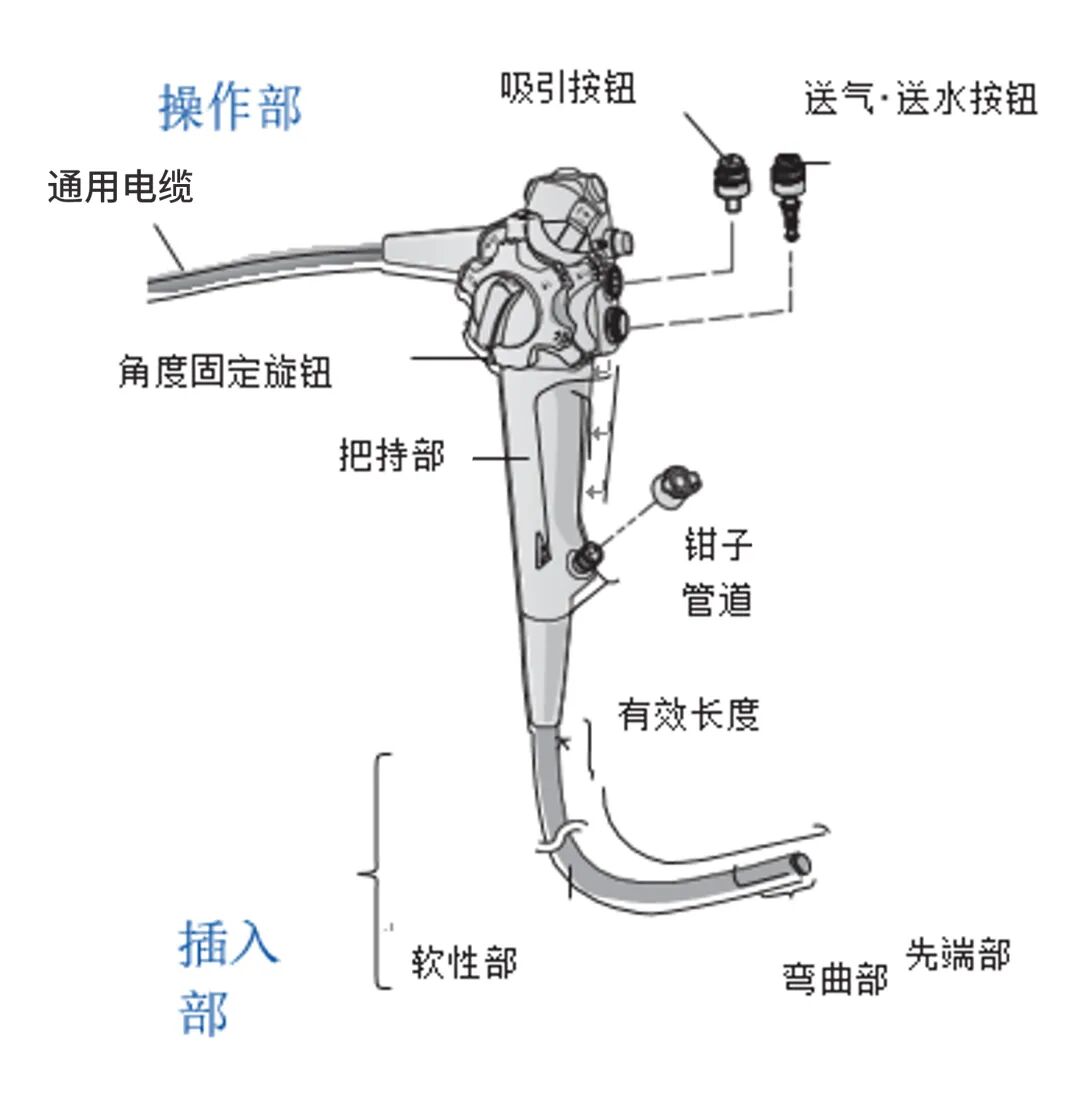

软性电子内窥镜

由插入部、操作部、连接部三部分组成。

医护人员可通过操作部进行内窥镜的角度调整，

同时可以送入空气或水。

在操作部设有器械孔道，

内窥镜诊疗附件从此处插拔进行操作。

插入部的先端部内置物镜、照明透镜等部件，

是内窥镜实现诊断和治疗的重要组成部分。

连接部则通过电缆线

与光源和图像处理装置连接，

同时设有通气接头和吸引接头，

实现向内窥镜管道的送气送水。

电子内窥镜整体图

不论是硬性镜还是软性镜，

实现病灶部位的精细观察与诊断，

都离不开高清画质的影像平台支持。

从摄像方式来看，

内窥镜则分为电子镜与非电子镜。

前面提到的光学视管、硬性纤维内窥镜

及软性纤维内窥镜都属于非电子镜的范畴。

与非电子内窥镜不同的是，

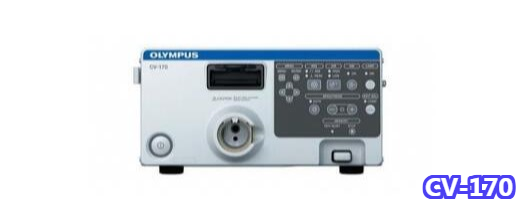

电子内窥镜需要配合图像处理装置

和光源等进行成像显示。

其成像原理是：从光源装置发出的光

经由内窥镜内部的导光束传递，

通过先端部的照明光发射到观察部位。

通过先端部内置的电荷耦合元件，

将图像的光信号转换为电信号，

然后传送至图像处理装置。

图像处理装置进行信号处理，

将其转换成影像信号在监视器上显示。

从像素数量看上，

纤维内窥镜的分辨率一般为2万像素，

而电子内窥镜的分辨率

一般是纤维内窥镜的20倍。

电子内窥镜已在逐步取代纤维内窥镜，

广泛应用在多个临床领域。

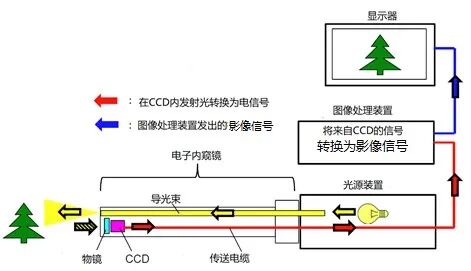

电子内窥镜基本成像原理
