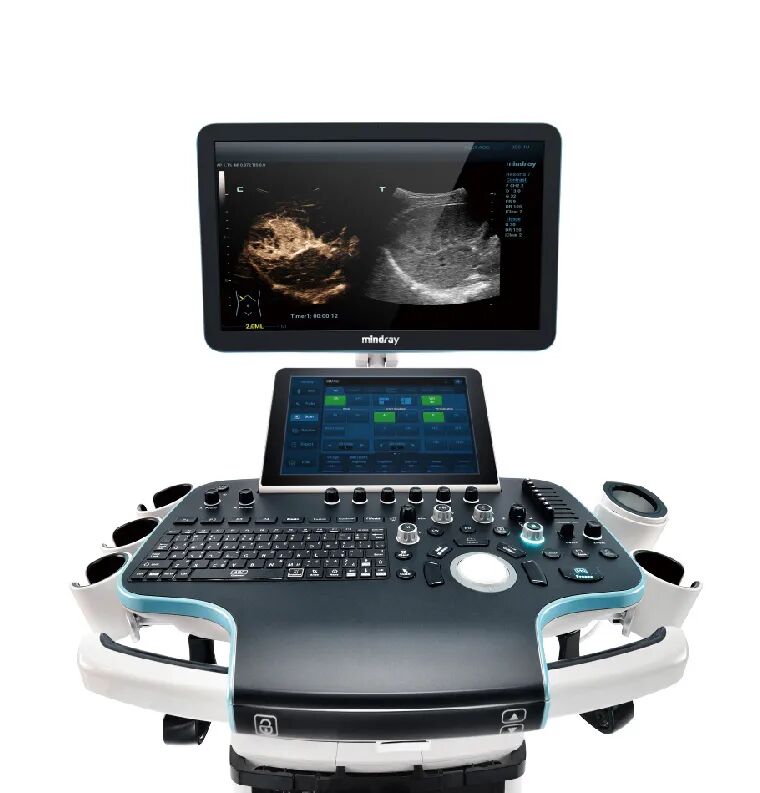

机器类型：迈瑞彩色超声多普勒诊断仪

机器型号：Resona 7

一、故障一

1、故障现象

机器按下开机键后发现医用显示屏幕无图像显示，显示屏供电指示灯正常亮起，提示没接收到主机传送过来的图像信号，操作面板上的液晶小屏幕能正常显示，同时连接彩超 Resona 7 的工作站上面能正常显示检查界面的图像。

2、故障分析和排除

根据故障现象判断，

（1）可能存在医用显示屏故障

（2）彩超内部主机连接到医用显示器的视频线出现故障

（3）还有彩超内部主机传输到医用显示器这一块的显示信号故障

共 3 种情况，这些都会导致医用显示器无法显示图像。

将医用显示器的后盖及 Resona 7 彩超的后盖板打开，先对连接彩超主机和医用显示器的视频线进行测试，没有断裂痕迹同时没有出现多个视频线针脚和外壳相通的情况，直接更换新视频线后，医用显示器依然无法显示图像，可以基本排除是由于视频线损坏导致这次的故障。

随后考虑到工作站和操作面板上的显示屏都可以正常显示图像，根据 Resona 7 内部构造和工作原理进行分析，得出内部主机传送到医用显示屏的显示信号出现问题的可能性不大，在确认视频传送线正常工作的情况下，将接到医用显示器的视频线外接到一个普通显示器上，能正常显示出图像，在确认医用显示器供电电压正常的情况下，得出由于医用显示器内部故障导致无法显示图像的结论。

对显示器进行拆解和检测，发现内部的供电模块板和背光电压板都能正常工作，显示板无法正常工作导致医用显示器无法显像，更换显示器显示板后，医用显示器能正常显示图像，故障排除。

二、故障二

1、故障现象

Resona 7 出现开机速度变得异常缓慢，显示界面在开机过程中多次出现进度条卡死的情况，在出现完全卡死的情况下，强制关机重启后卡死情况依然频繁出现。即使最后能顺利走完开机进度条，整个开机时间也比平时多了5～ 10 分钟 。进入检查界面大概 5分钟后会出现整机几乎完全卡死的状态，具体多表现为无法对机器进行操作，控制面板按键反应缓慢，显示屏上的回声区消失，然后在显示 FPGA 温度报警的同时，机器自动关机。

2、故障分析和排除

由于机器出现过 FPGA 报警，考虑 FPGA 出现温度过高的情况，在维修实践中，多是由于防尘网没有定期清洁，积压灰尘过多导致散热效果不佳，从而导致内部温度过高。但是考虑到每台彩超机器每个季度都会进行一次除尘，同时考虑到工作现场的卫生状况，认为这个可能性比较小。现场拆下防尘网检查，发现防尘网干净且完整无破损，排除因灰尘导致的温度报警。

拷贝 Resona 7 的工作日志，发送给厂家到售后工程师，让其对后台故障进程进行分析查看，同时进入 Resona 7 内部系统进行自检，自检过程中出现如下报错：TRC 内存条测试失败，提示检测 TRC 板；PC 模板与 DSP FPGA 通信自检失败，提示检测引擎板。随后多次进行重启机器后自检，发现自检系统出现报错信息不尽相同，无法第一时间提供较清晰的故障指向和维修思路。

在多次重启进行系统自检过程中，对自检系统出现的报错信息一一进行拍照记录和登记，在查阅相关维修资料，了解到这种故障表现多发于 Resona 7 的 TR 板和引擎板，而且自检系统出现的报错故障中，提示两个板故障的次数比其他故障的多了接近 1 倍。考虑到 Resona 7 内部共有多块 TR 板，出现故障的概率比较大，优先从检查 TR 板故障这个思路入手。拆开 Resona 7 外壳，逐次拔出 ABC 位置的 TR 板，随后多次进行开机确认，发现故障并没有消除，根据 Resona 7 的内部结构和工作原理，还有分析日志给出的 FPGA 报警信息，只剩下最后面的引擎板了，更换引擎板后，将一切还原，开机发现故障消失，机器恢复正常工作。
