故障现象

GE LOGIQ P9 按开机键后显示器以及触摸屏显示无信号。

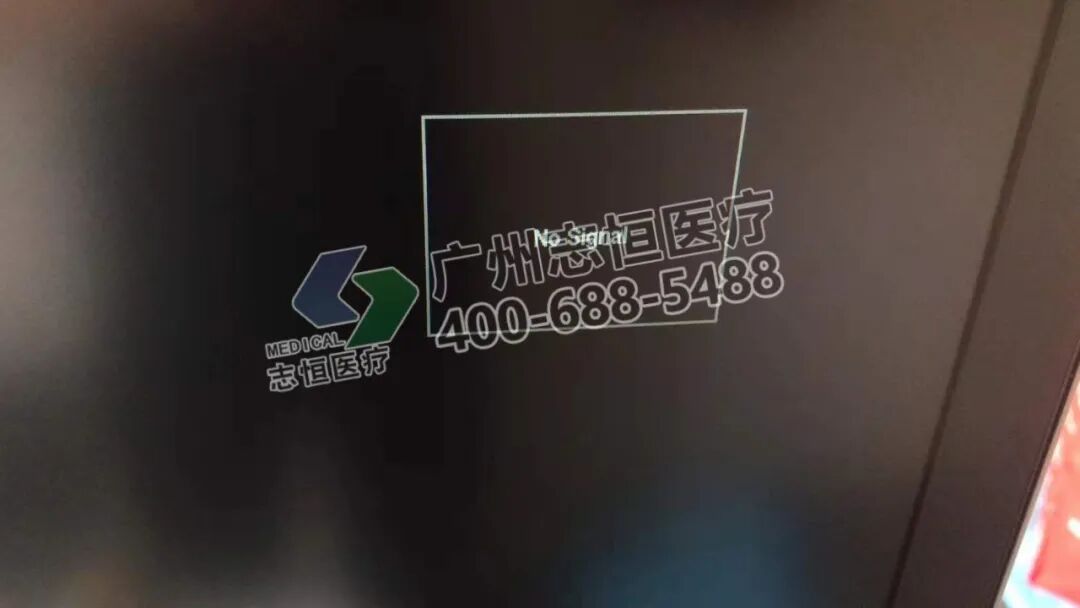

开机无显示故障图片（1）

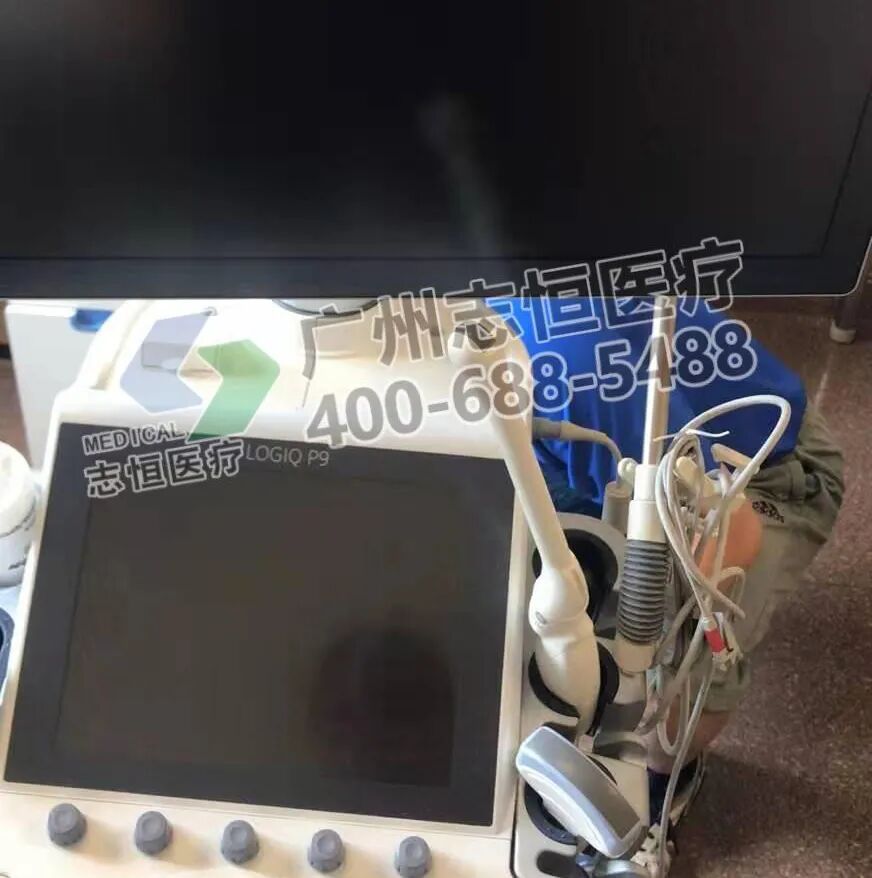

开机无显示故障图片（2）

故障分析及处理

维修过程：

1、按下开机键后显示无信号输出，根据机器结构模块情况判断为MCB板故障，MCB板所在的位置为机子后方，卸下后方外壳螺丝即可拆下外壳。

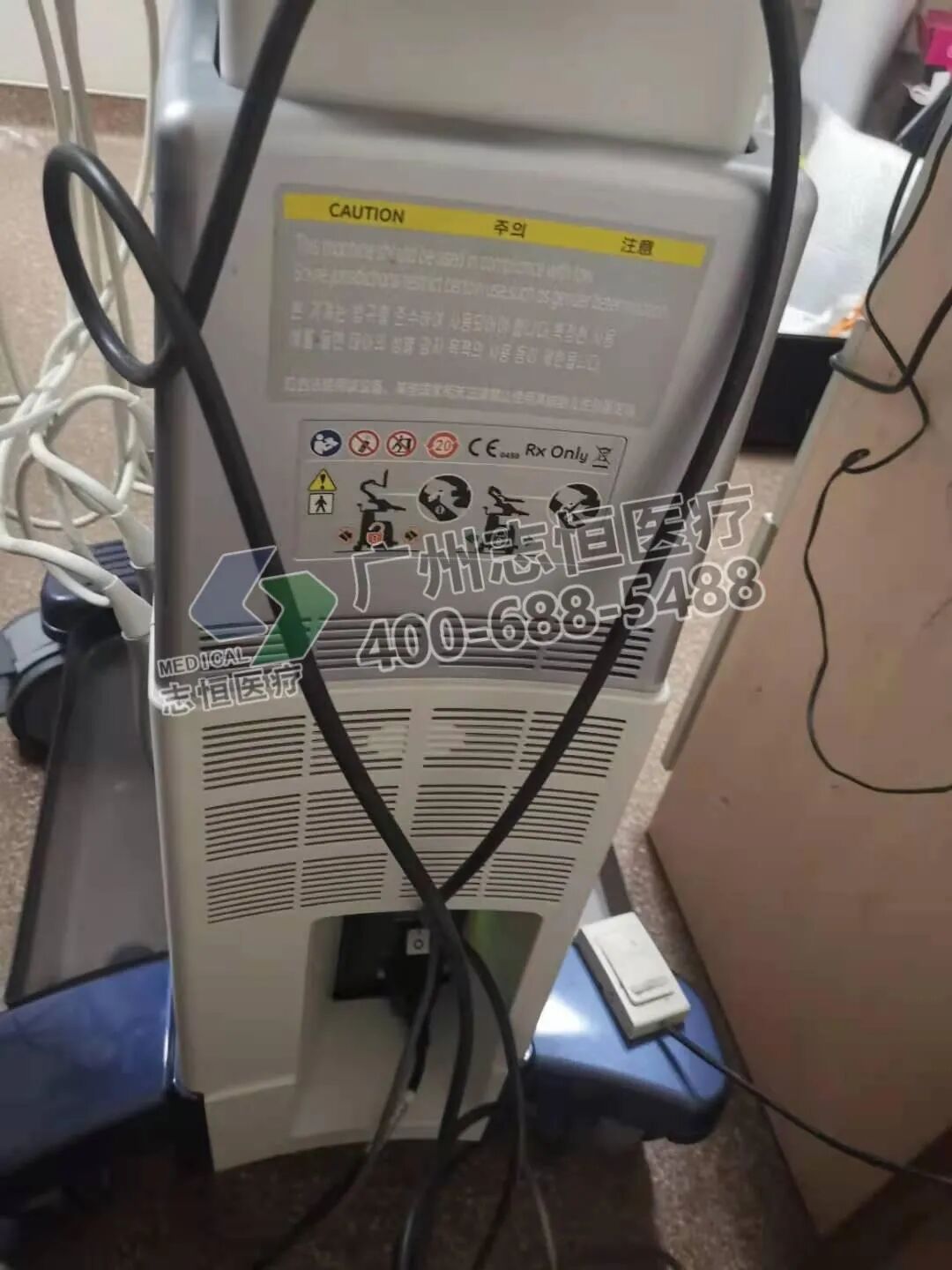

后方外壳实物图

2、拆下后方外壳后，机身下方即为机箱，机器MCB板位于机箱里面。扭下机箱盖板螺丝拆除盖板，即可看到机箱内部，其中接口板是与MCB板以及MDC板连接成一部分的，要想更换MCB板，必须得把整部分的板子拆下才能进行更换。

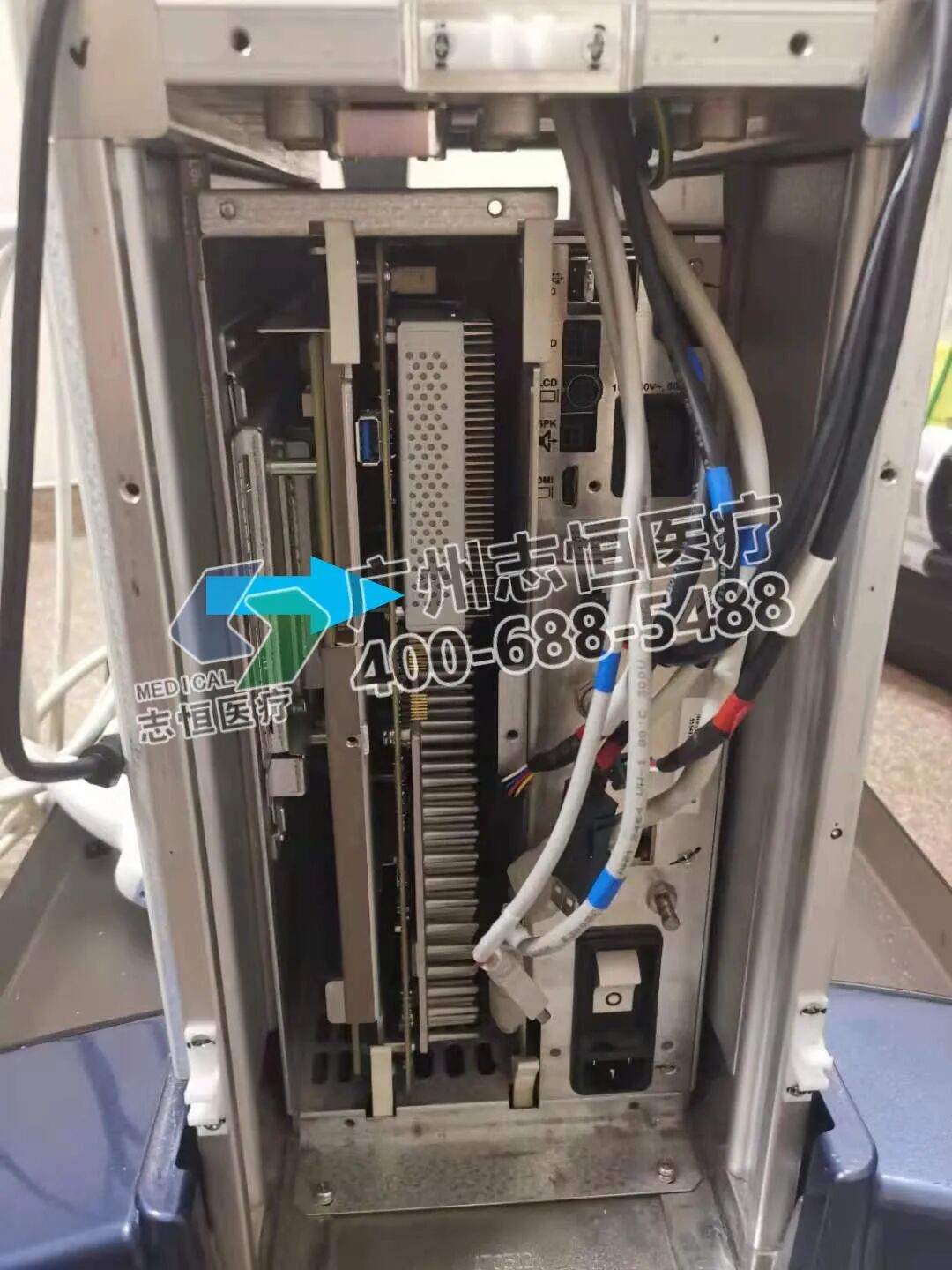

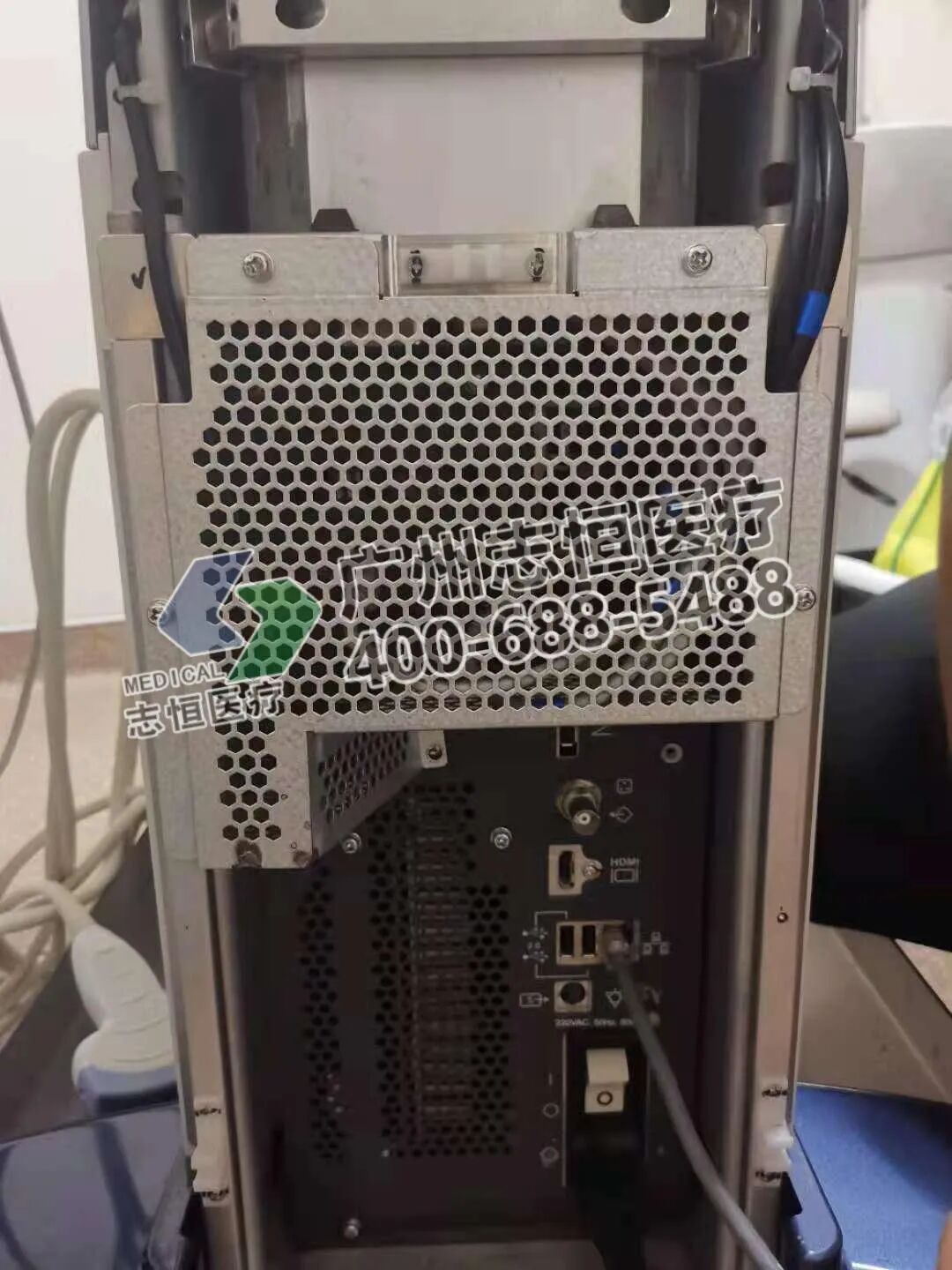

机箱外部实物图

MCB板位置示意图

3、在更换MCB板前，首先要拆下探头以及固定探头锁扣的外壳方能进行板子拆卸。

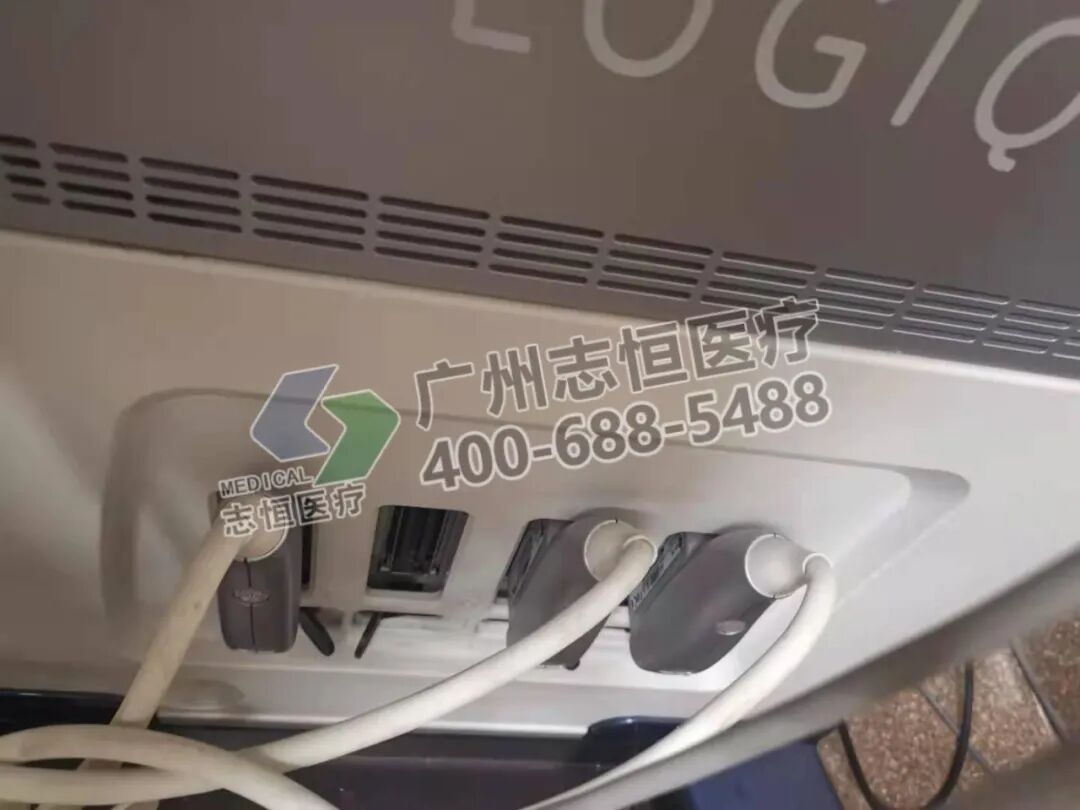

探头实物图

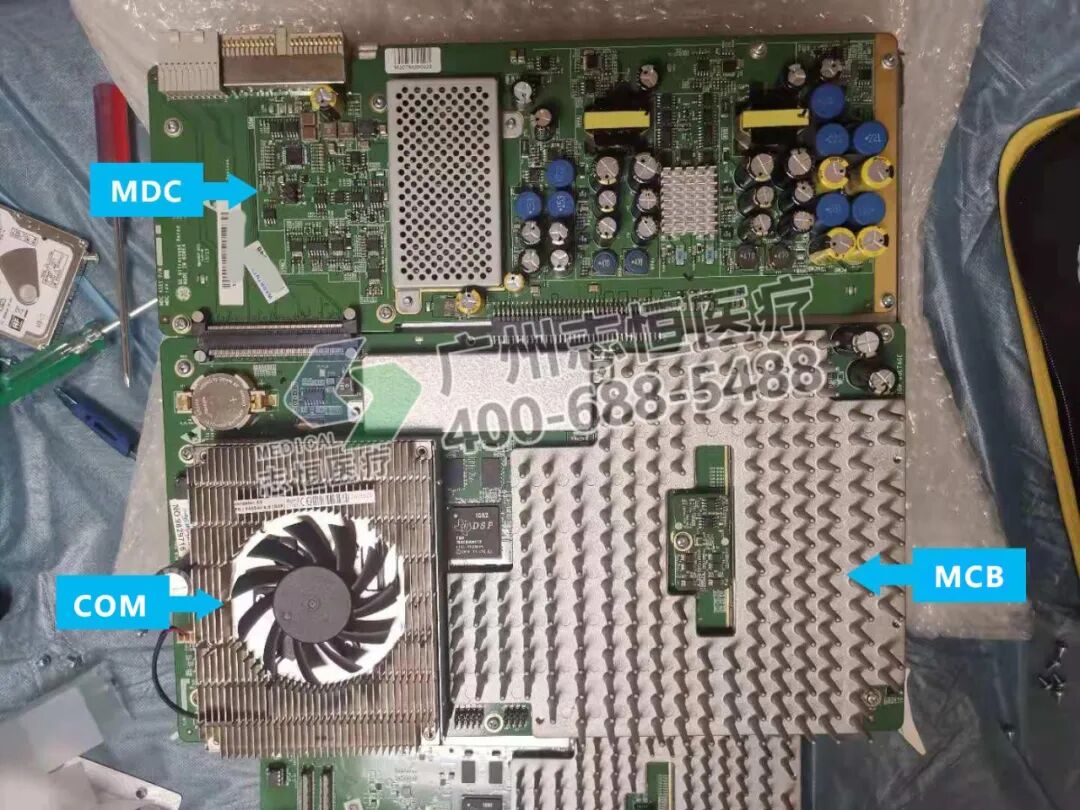

板子实物图

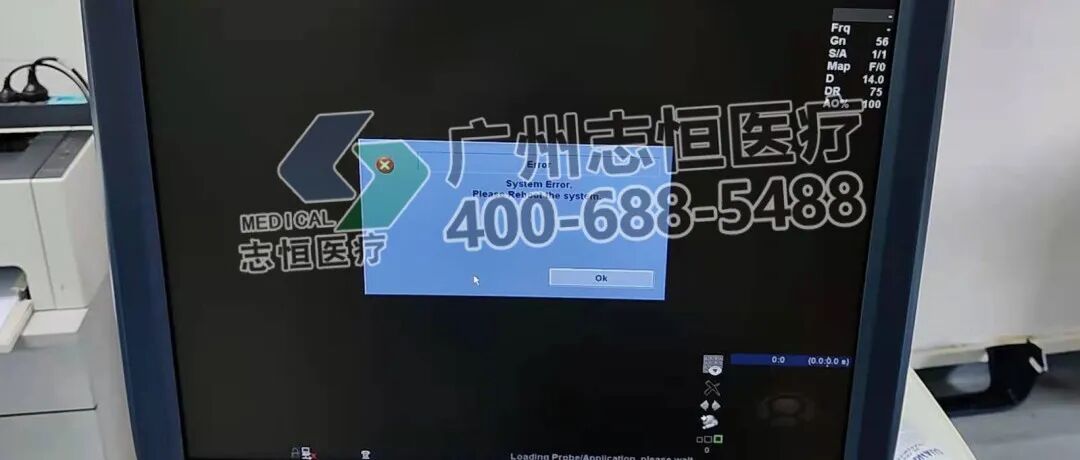

4、更换MCB板后，机器启动正常，但在检测机器功能时发现，当切换到浅表探头时，机器就会卡顿并且报错，切换其他探头不会出现此现象。根据医生反馈此探头一直是可以正常使用，所以怀疑是MDC板故障所引起，更换MDC板后，浅表探头切换正常。

维修结果

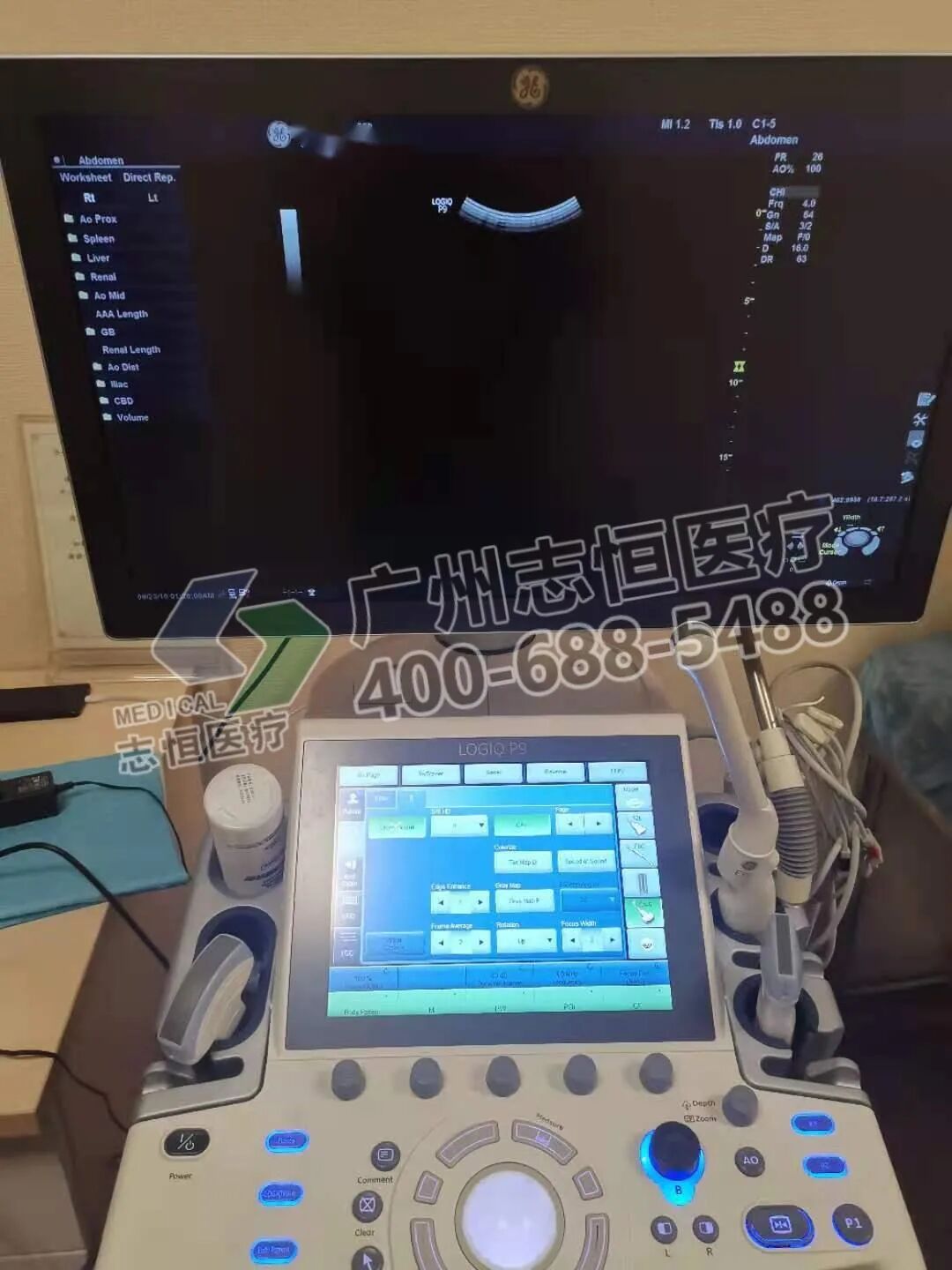

更换MCB板，MDC板后，机器恢复正常使用。

END

往期精彩案例

超声案例：GE LOGIQ E9 触摸屏不灵敏

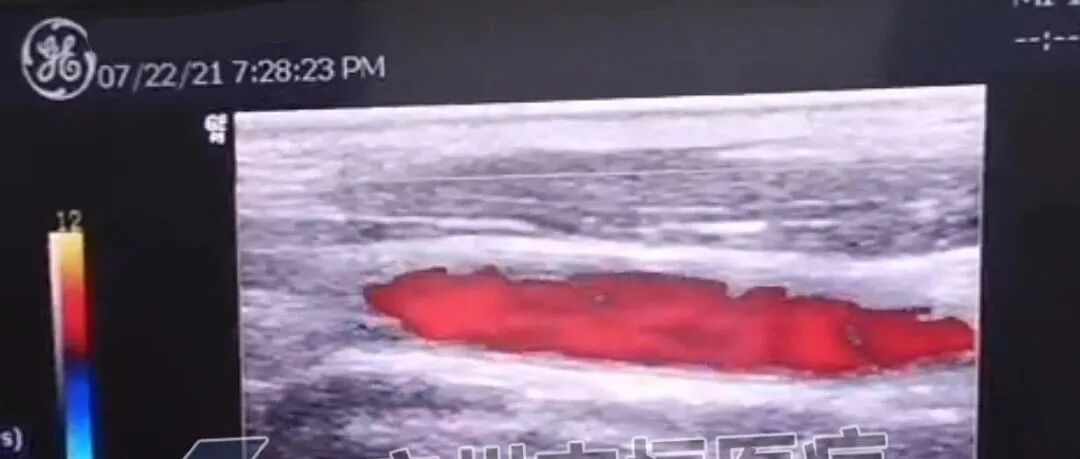

超声案例：GE LOGIQ P3 血流干扰故障

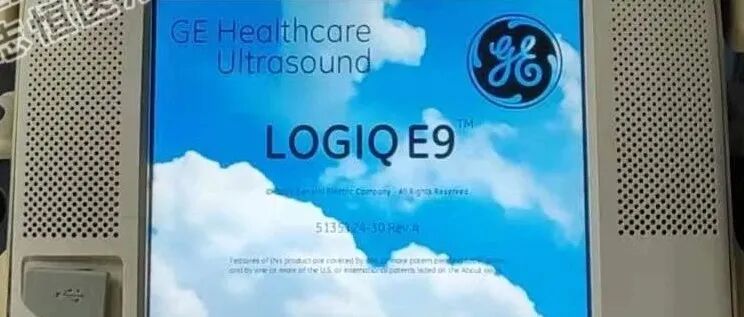

超声案例：GE LOGIQ E9 开机报系统错误
