常见心电图连接异常异常分析

心电图

正确记录结果更有助于判读！

专

业

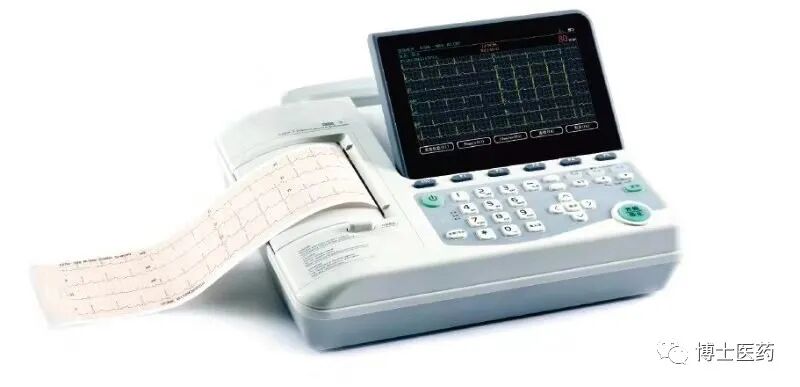

  小动物专用心电图机

           AE610

动物信息——成年灵缇，右侧卧

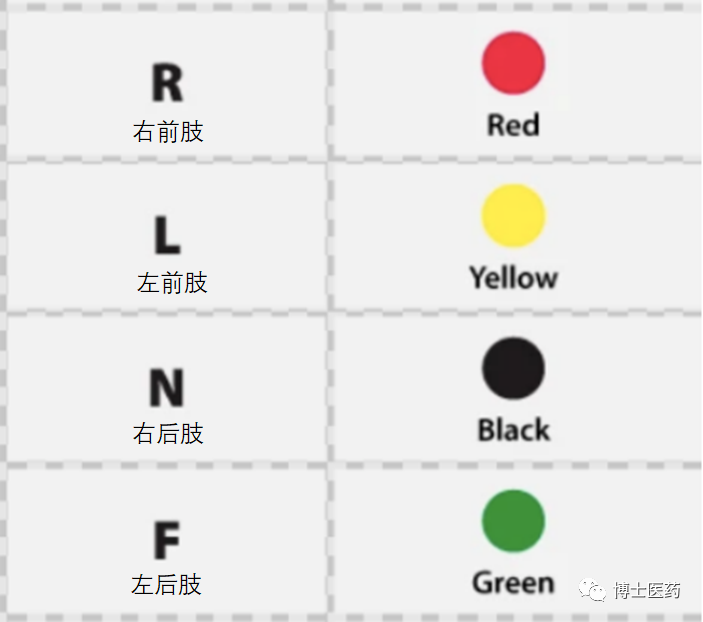

正常的导联连接方式

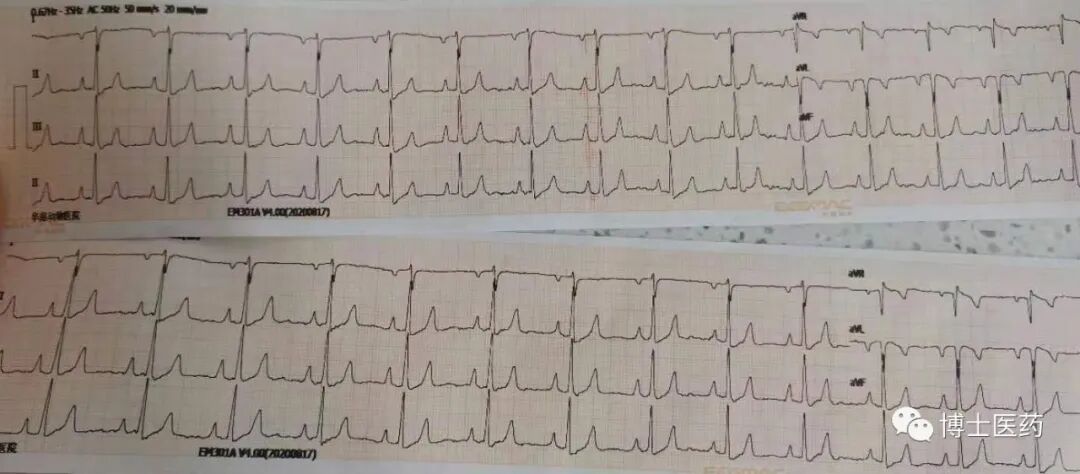

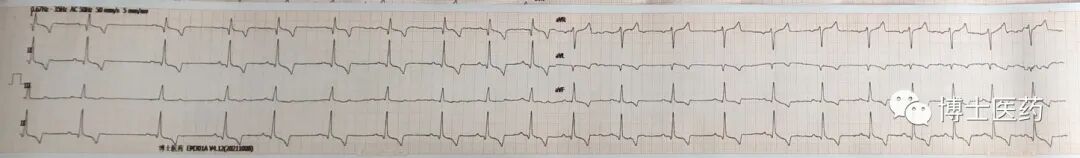

正常导联下记录的ECG

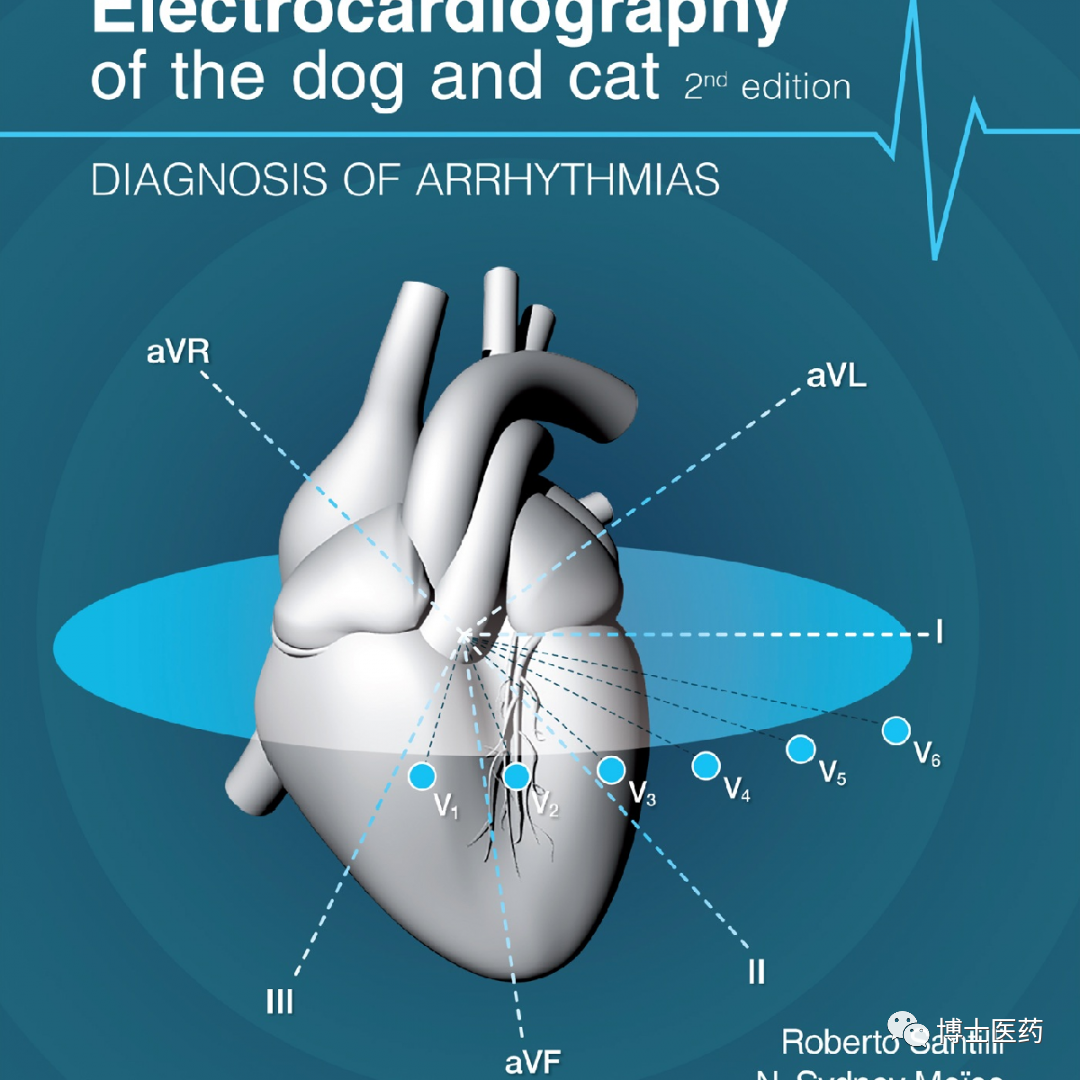

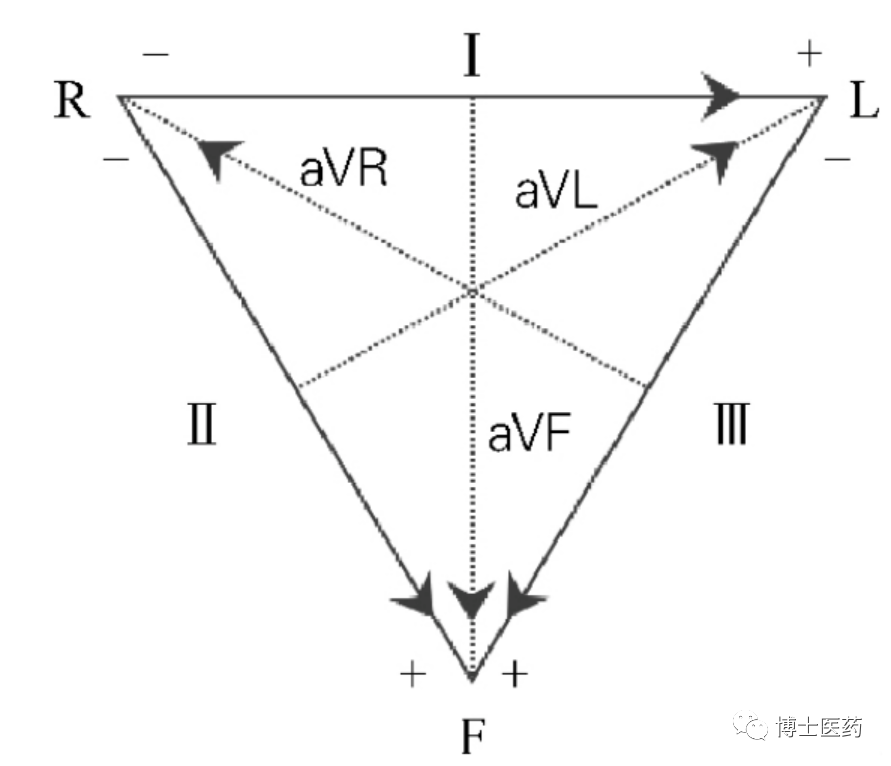

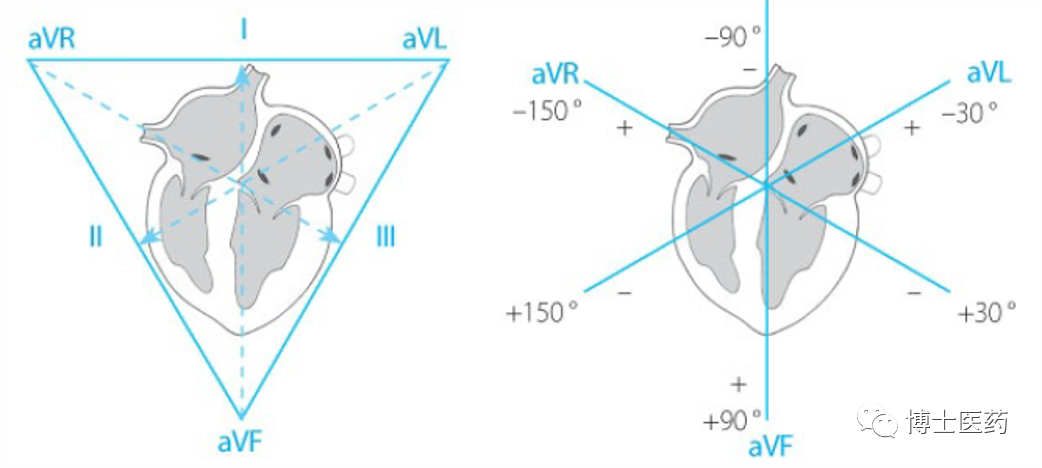

正常导联下的Einthoven三角

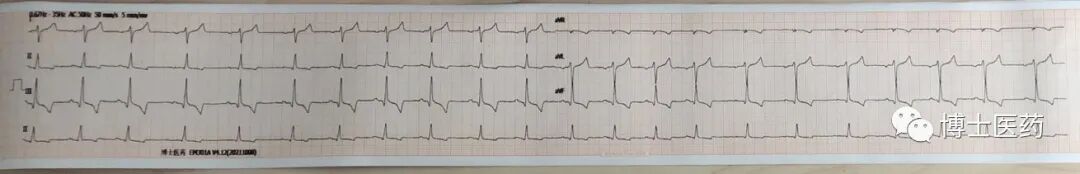

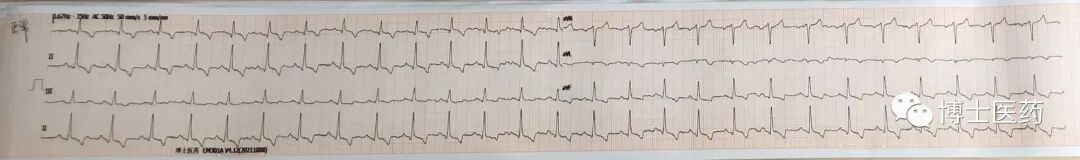

=导联连接错误=

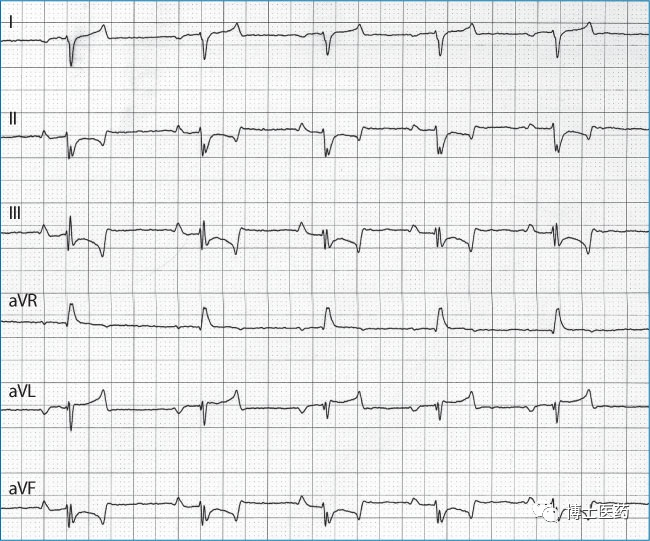

记忆要点：Ⅱ、Ⅲ 导联互换位置；

                 aVR 与 aVL 互换位置；

                Ⅰ 导联倒置。aVR导联倒置；

                 电轴右偏；

记忆要点：Ｎ导联夹相当于连地线，电势为０，不参与Einthoven三角的形成。故Ｎ导联夹无论是夹在右后肢还是左后肢，对心电图波形影响都不大。

记忆要点：与前肢对调相似

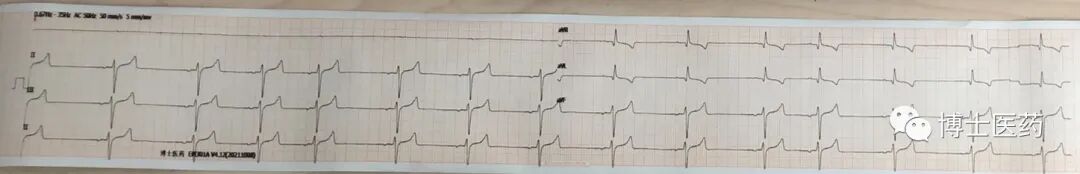

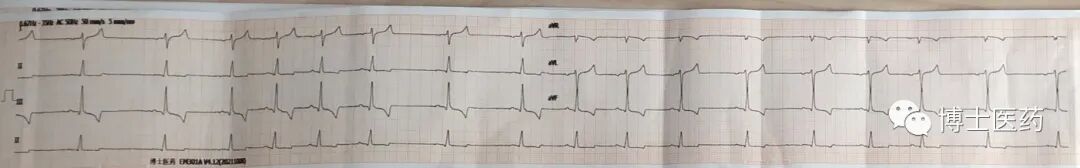

=导联连接错误=

记忆要点：Ⅰ导联直线；

                 Ⅱ、Ⅲ、aVR导联图像一样；

                 Ⅱ、Ⅲ导联为原Ⅲ导联的倒置。

小贴士

识别导联/电极连接是否错误，最简便的方法是观察aVR导联的图形。

正常情况下，aVR导联上的P波、QRS波主波均为负向；若导联连接错误aVR导联上这些波方向改变。
