故障现象

Aloka α7 开机提示无信号后就黑屏无任何显示。

故障分析及处理

维修过程：

在开机过程中，控制面板的灯闪烁正常，但提示NO SYNC，之后就黑屏，没有任何显示，不能进入系统，针对这个现象，把重点放在主板和系统上，接下来依次进行排查。

1、找到主板的位置，主板位于正对设备的右手端，拆下设备右侧的外壳，一共有四颗螺丝，螺丝位于右侧外壳的右后方，拧下这四颗螺丝便可以拆下右侧外壳。

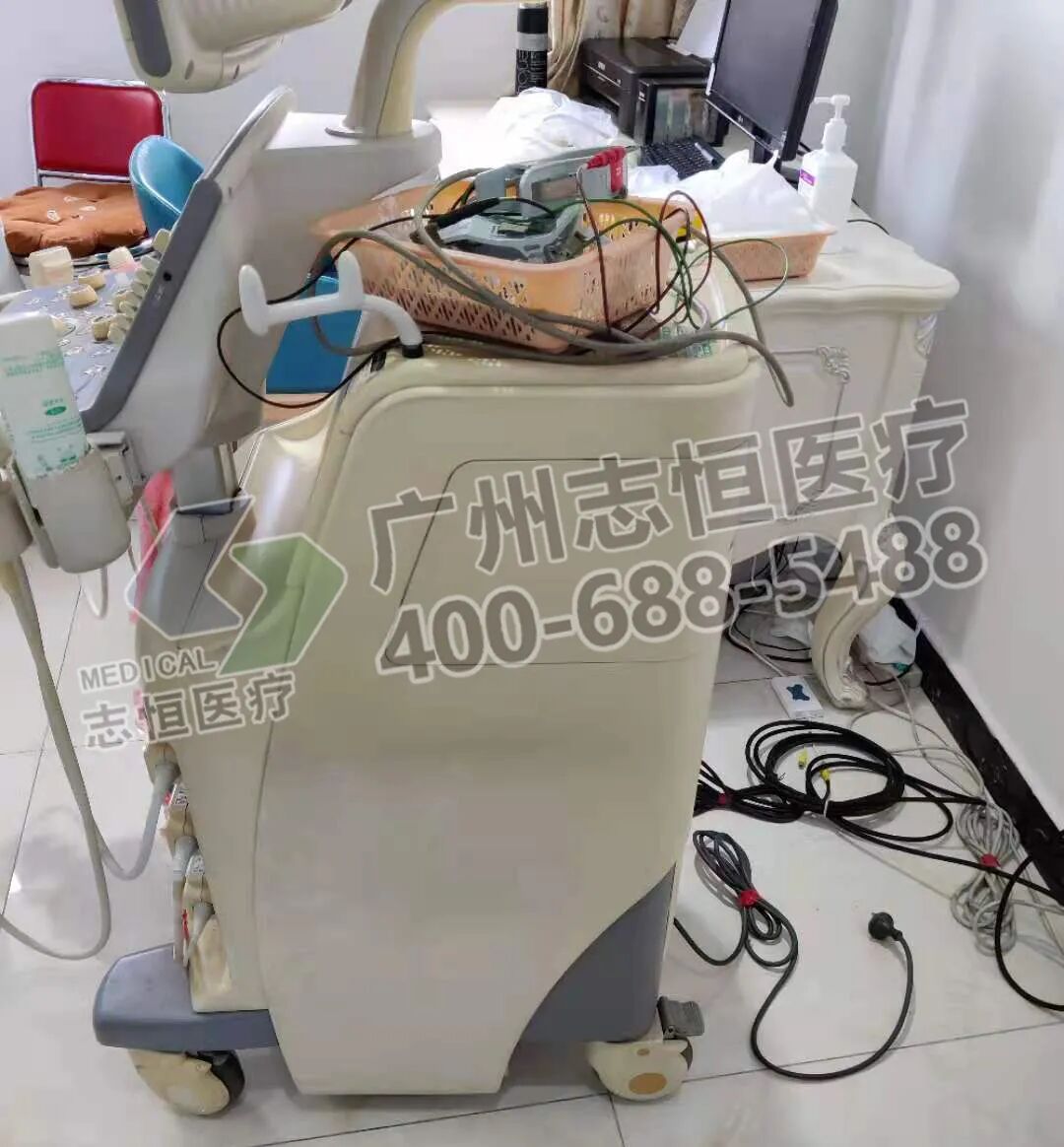

图（1）右侧外壳实物图

2、拆下前端的金属右侧挡板。注意下图标记的地方还有三颗螺丝，所有螺丝拆除以后便可轻松却下挡板。

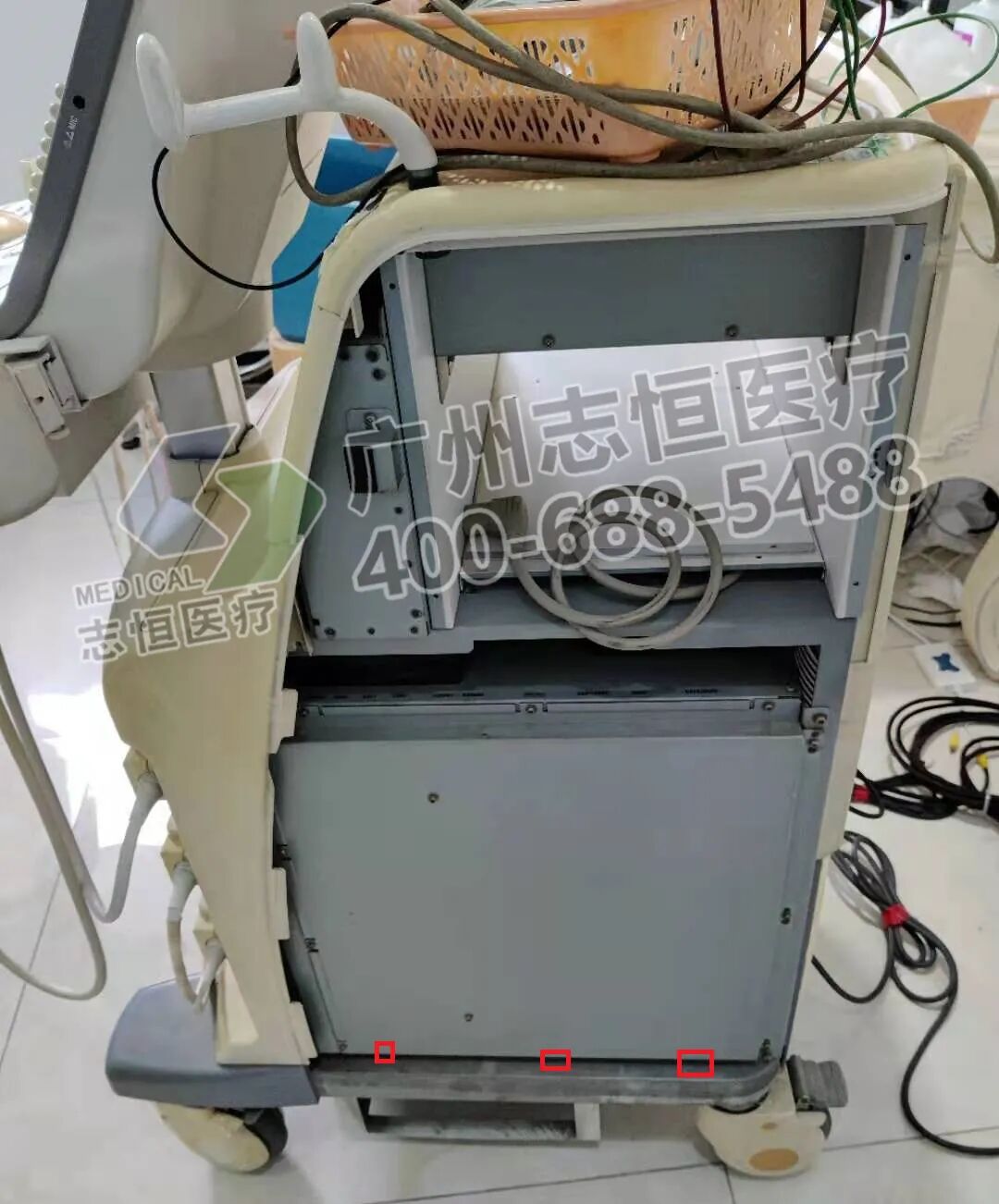

图（2）右侧前端挡板

3、图（3）标示处为主板所在位置，只需将主板上下两端的卡扣打开，便可以将主板抽出。α7这台设备比较特殊，系统盘是安装在主板上的，并且支持SATA接口和IDE接口的2.4寸机械硬盘，所以拆下主板，系统盘也跟着取出。

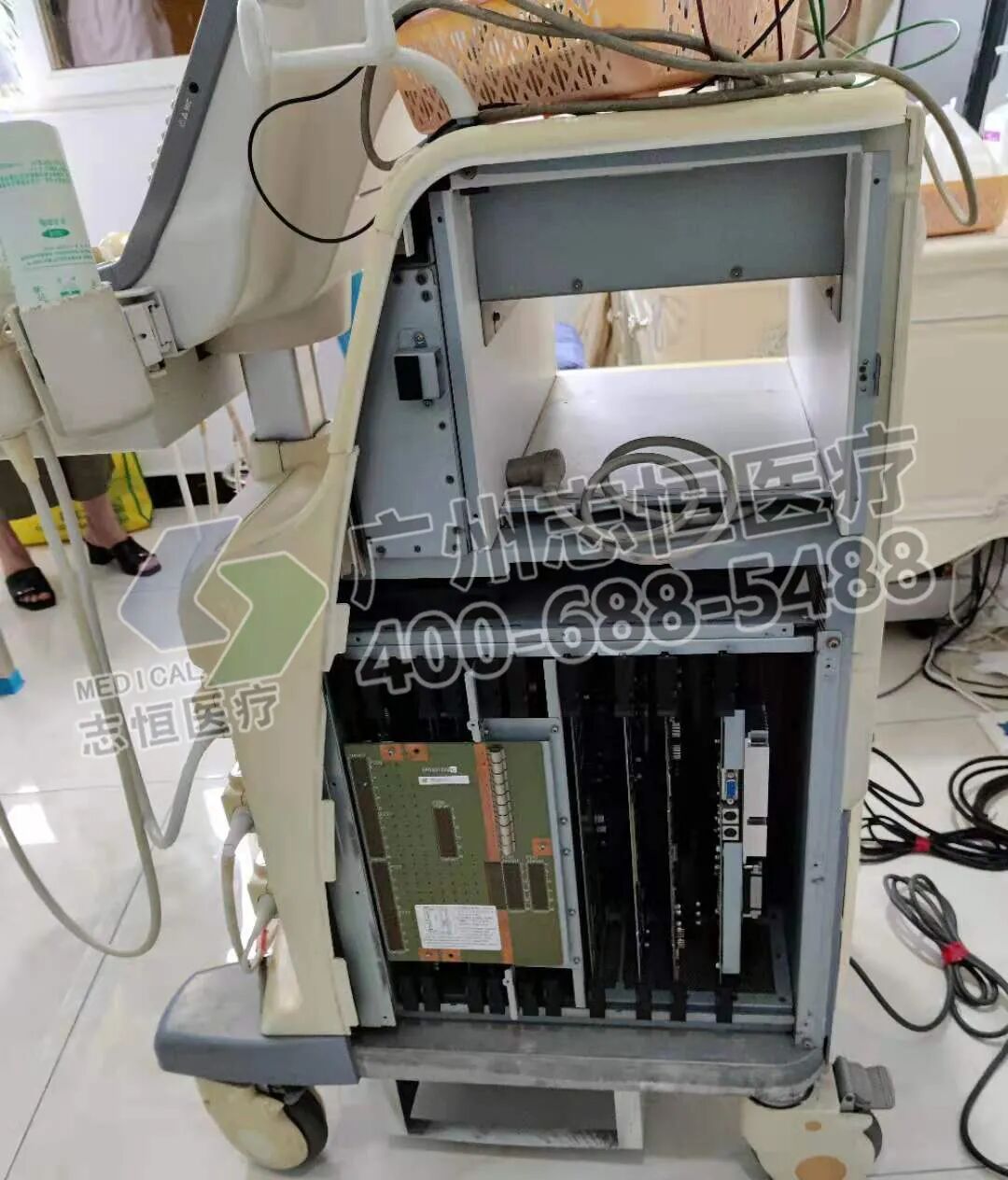

图（3）前端内部实物图

4、首先，对主板进行排查；换下原机主板（配件号58900bc），拆下原机主板上的机械硬盘，换上事先准备好的主板（配件号53700）和，装上原机硬盘（版本HD-A7-31-1-1），开机发现触摸屏显示主内容且不能正常进入系统，该问题为主板与系统版本匹配。更换主板，能正常开机，但不能进入系统，对于刚开始的提示无信号输入过后就无显示这个问题已经解决，基本可以确定本次故障为主板问题。

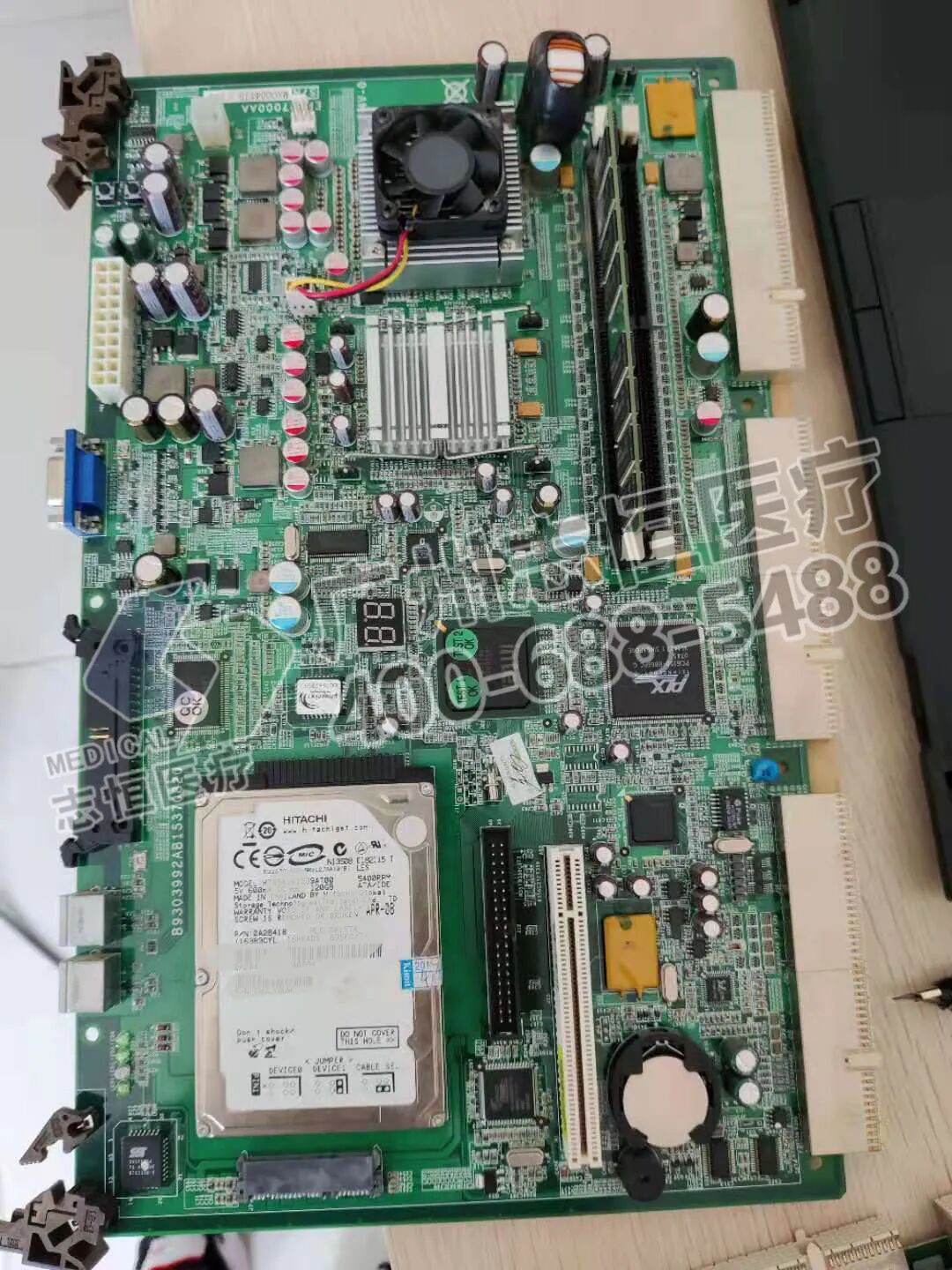

图（4）主板实物图

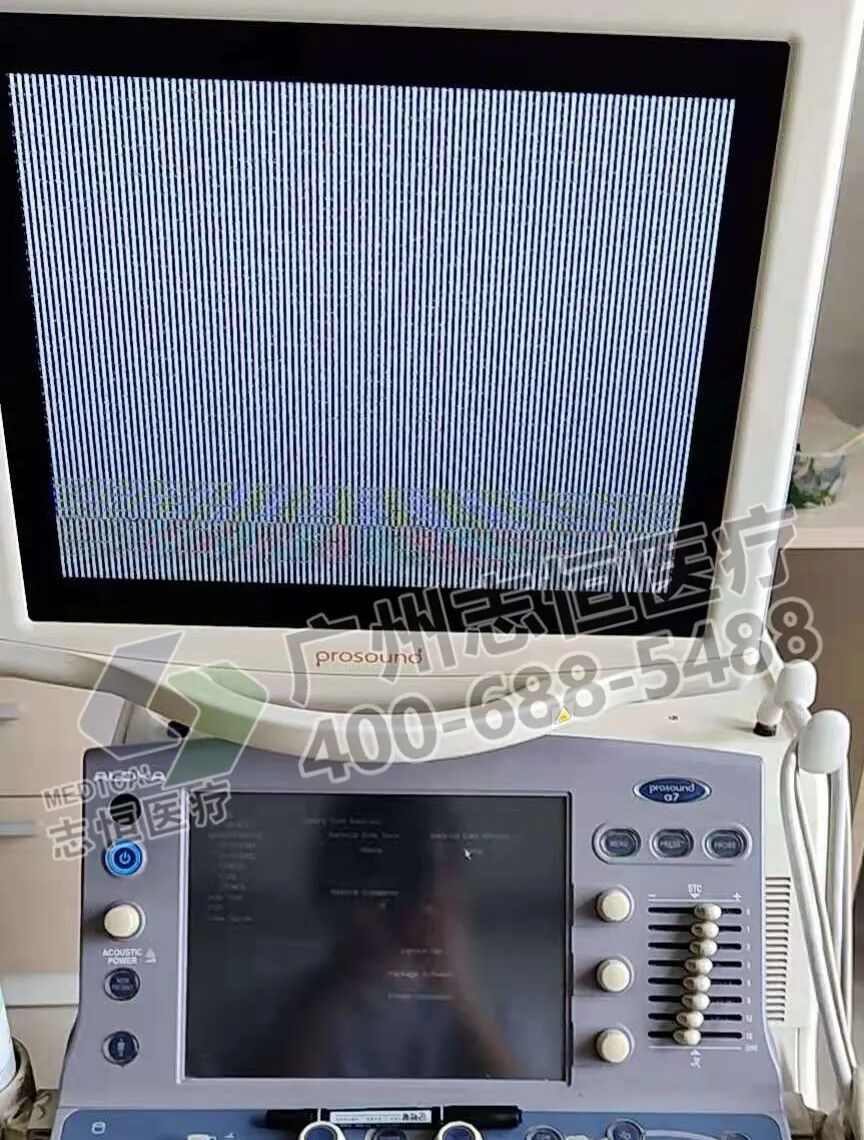

图（4-1）31-1-1系统运行图

5、其次，降低系统的版本，更换为15-1-1版本，开机正常，各项操作正常，但是采图不清晰，而且进入M模式进行测量长度时，测量点超过3个以上时，最后一个长度不会自动测量。判断为系统版本过低，而53700主板又不能搭载高版本的系统，所以该主板不能使用。

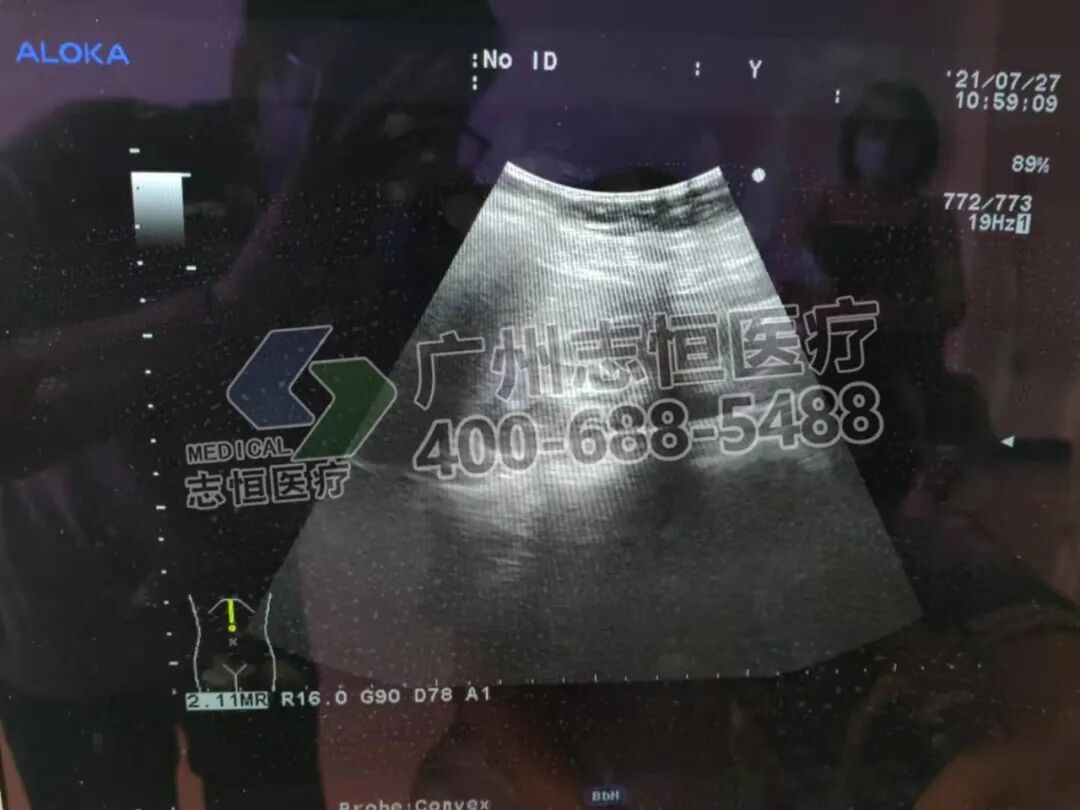

图（5）腹部检测采图

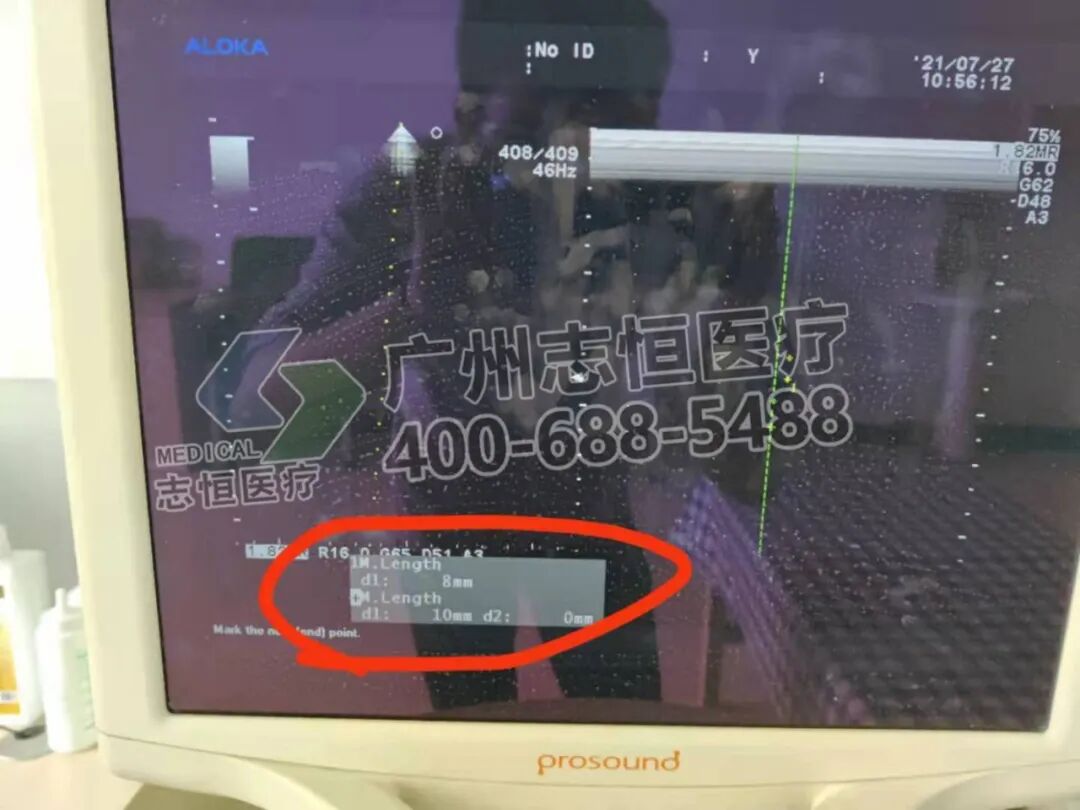

图（5-1）M模式长度测量图

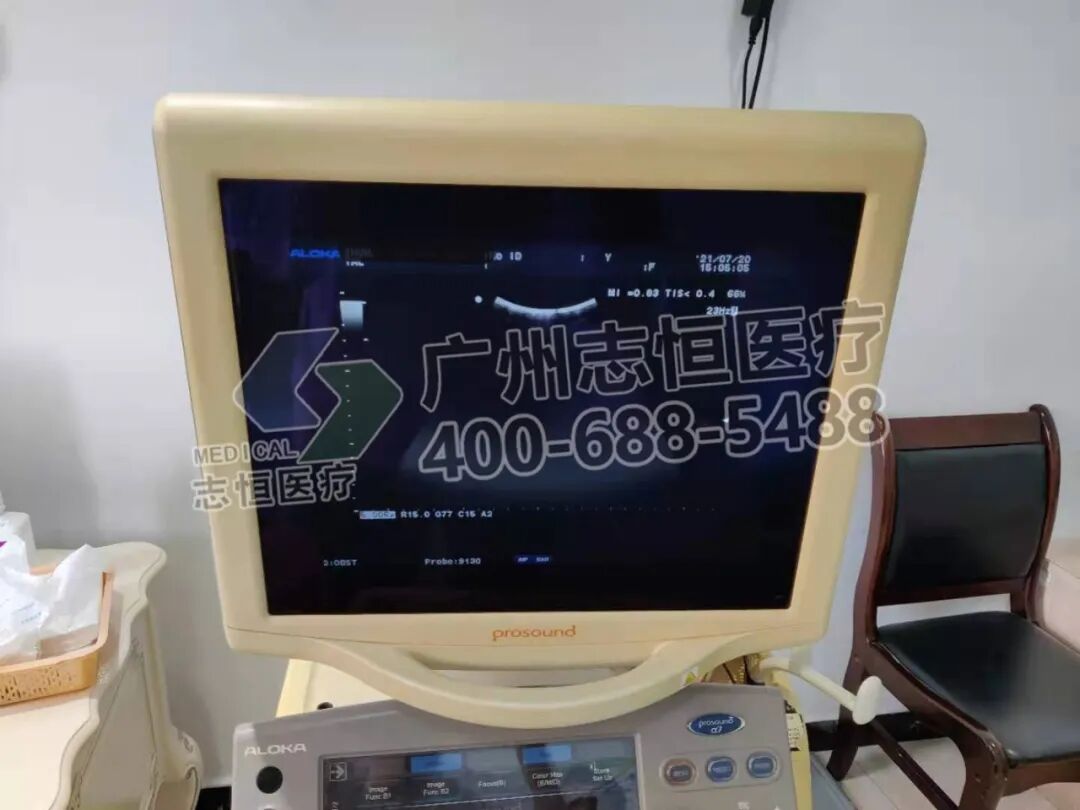

6、最后，更换与原机相同的主板，搭载原机系统，设备各项功能均正常。

维修结果

更换主板，故障排除。
