短波（HF，3-30 MHz）监测与超短波（VHF/UHF，30 MHz - 3 GHz）监测是无线电监测的两个重要领域。它们在技术原理、设备要求、监测方式和应用场景上既有联系又有显著区别。以下是详细的对比分析：

超短波设备有哪些短波监测与超短波监测在监测设备、方式和应用方面的联系和区别_https://www.jmylbn.com_新闻资讯_第1张

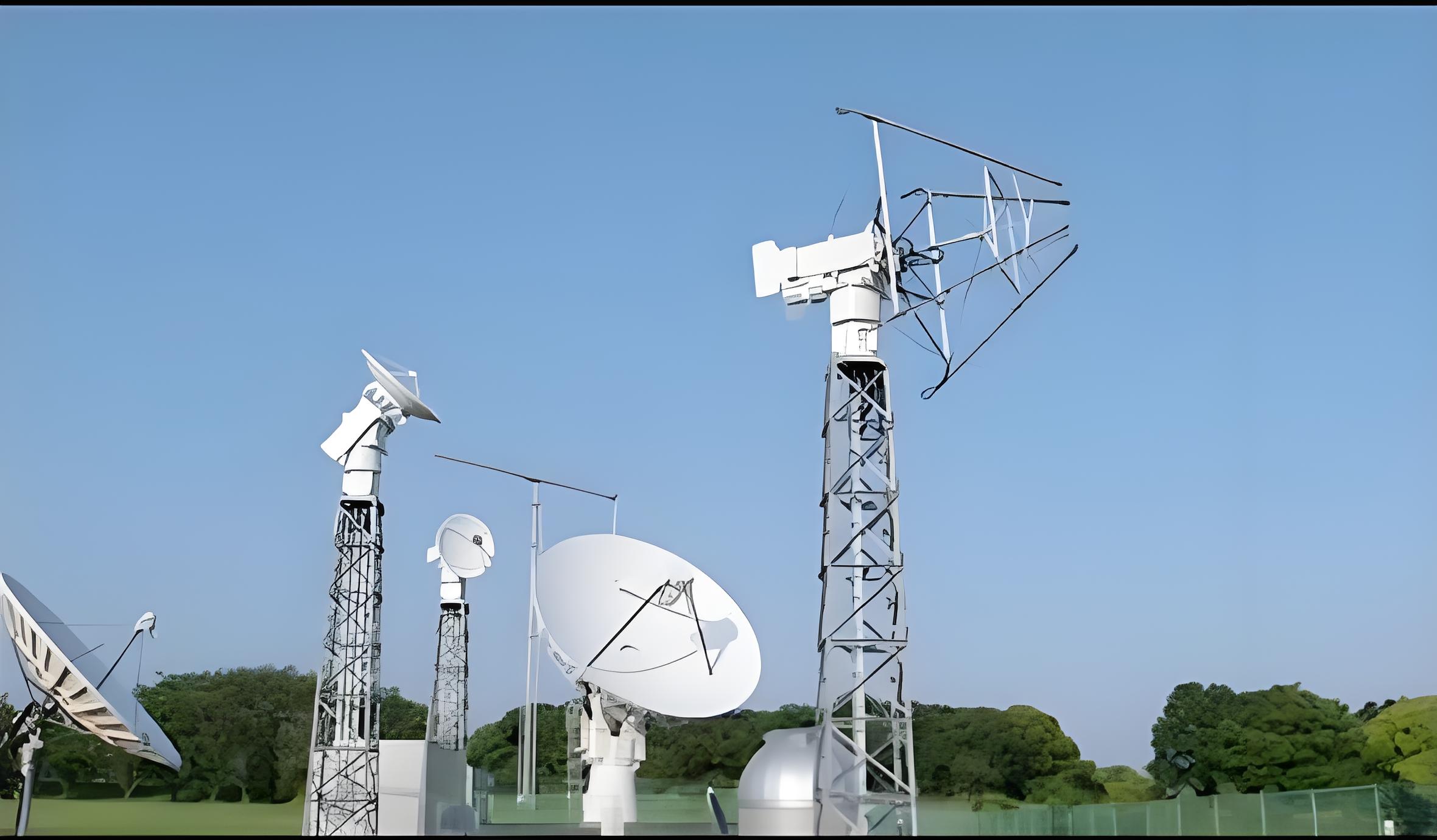

图1 典型的短波监测台站设备

超短波设备有哪些短波监测与超短波监测在监测设备、方式和应用方面的联系和区别_https://www.jmylbn.com_新闻资讯_第2张

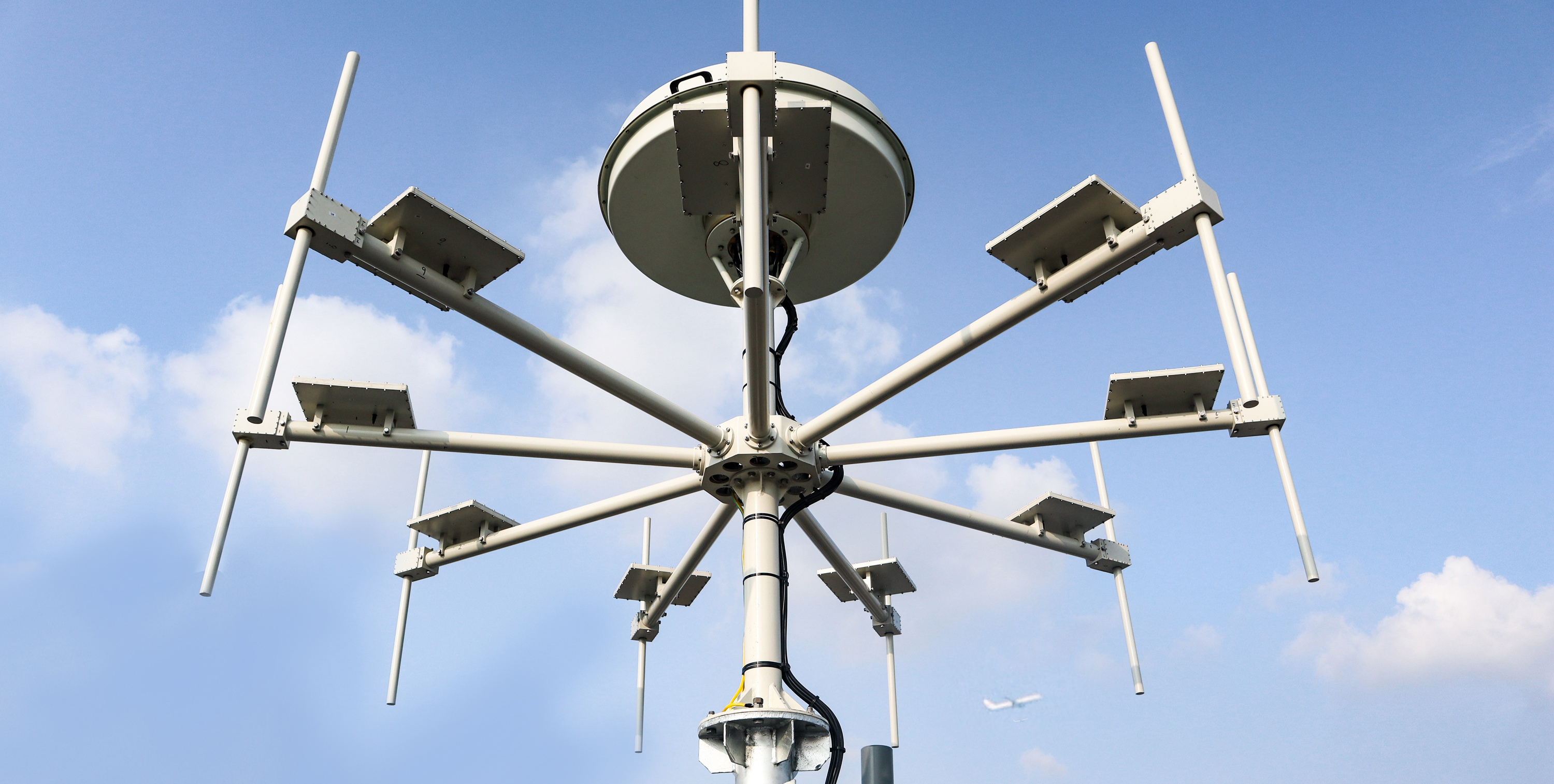

图2 典型的超短波监测设备

目录

一、联系

二、区别

1. 监测设备

2.监测主机：体积与集成度

3.移动性与部署方式

4.设计细节差异

5.传播方式与监测难点

6.应用场景侧重

三、监测方式对比

四、总结：核心区别与融合趋势

一、联系

  1. 核心目标相同

    • 均用于频谱管理（如频谱占用度分析、非法信号排查）、信号情报收集（军事/安全领域）、无线电定位（测向与定位）、通信保障（应急通信监测）等。

  2. 基础技术共通

    • 均依赖接收机、天线系统、信号处理软件等核心设备。

    • 均需遵循电磁波传播理论，但具体传播机制不同。

  3. 现代化趋势融合

    • 现代监测设备（如软件定义无线电SDR）可覆盖HF至UHF频段，实现硬件平台统一化。

    • 数据分析工具（如人工智能信号识别）可跨频段应用。

二、区别

1. 监测设备
类别 短波监测（HF） 超短波监测（VHF/UHF） 天线类型 大型宽带天线（如对数周期天线、环形天线），需应对低频率波长（10-100米）。 小型化天线（如八木天线、螺旋天线），波长较短（0.1-10米），易集成阵列。 天线尺寸 大型化：
• 单天线长度可达10-20米（如水平偶极天线）；
• 固定站常采用多单元阵列（如庞大的对数周期天线阵）。 小型化：
• 单天线通常0.1-2米（如车载鞭状天线、八木天线）；
• 便携设备天线可折叠（如手持式螺旋天线）。 天线形态 多见线状/网状结构（长导线、环形框架），需大面积架设空间。 多见金属杆/板状结构（垂直极化为主），易安装于车辆、楼顶。 接收机要求 高动态范围、强抗干扰能力（应对电离层波动）。 高灵敏度（信号衰减快），快速扫描能力（频道密集）。 典型场景 固定监测站需专用场地（如开阔地立塔架设），远看如“巨型蛛网”。 可快速部署于楼顶、警车顶或背包（如便携测向仪）。 典型设备 专业HF接收机（如R&S EB系列）、电离层探测仪。 扫频仪、便携式频谱分析仪（如Aaronia Spectran）。
2.监测主机：体积与集成度
特征 短波（HF）监测设备 超短波（VHF/UHF）监测设备 主机体积 较大：
• 需强抗干扰电路+大功率供电，机柜式设计常见；
• 固定站设备常为19英寸机架式（多模块堆叠）。 小型化：
• 集成度高，便携式设备可单手操作；
• 车载设备多为加固笔记本大小（如R&S PR200）。 操作界面 多依赖外接计算机控制，主机面板以物理按键/表盘为主（应对复杂电磁环境）。 常集成触摸屏（如便携频谱仪），支持现场快速操作。
3.移动性与部署方式
类型 短波（HF）监测设备 超短波（VHF/UHF）监测设备 固定站 多为永久性基建：
• 钢筋混凝土基座+防雷塔；
• 配有专用机房（屏蔽/温控）。 常为可移动式：
• 车载式（集成天线+主机于越野车）；
• 楼顶快速部署集装箱式监测站。 移动站 罕见移动方案（天线过大），少数采用拖车式（天线展开耗时）。 高度机动：
• 背负式（如手持频谱仪+折叠天线）；
• 无人机载微型监测节点。 外观特征 类似“小型雷达站”，需独立占地。 类似“特种通信车”或“战术背包”，融入城市环境。
4.设计细节差异
细节 短波（HF）监测设备 超短波（VHF/UHF）监测设备 接口类型 多重型连接器（如N型接口），线缆粗（低损耗同轴电缆）。 常用SMA/BNC接口，线缆轻便。 防护设计 重点防雷击/盐雾腐蚀（沿海/山区站）。 重点防碰撞/防水（车载/户外移动使用）。 散热结构 大型散热格栅或风扇群（高功耗）。 自然散热或小型风扇（低功耗芯片化
5.传播方式与监测难点
特性 短波（HF） 超短波（VHF/UHF） 传播机制 电离层反射（天波），可实现超视距（数千公里）传播，但受空间天气（太阳活动）影响大。 视距传播（地波），距离短（通常<100公里），易被建筑物/地形遮挡，需中继。 监测挑战 信号衰落剧烈、多径干扰严重、频段拥挤（国际广播、军事通信密集）。 信号易受遮挡，城市多径效应显著，需密集布站。 覆盖范围 单站可覆盖大区域（跨洲际）。 需多站点组网（如Trunked Radio系统监测）。
6.应用场景侧重

应用领域

短波（HF）典型应用 超短波（VHF/UHF）典型应用 民用 国际广播监测（BBC、VOA）、海事通信（SSB）、航空远程通信。 公众对讲机（PMR）、出租车调度、广播电视（FM）、WiFi/蓝牙（2.4 GHz）。 政府/安全 跨境情报收集、应急通信（灾后跨区域联络）。 警用集群通信（TETRA）、无人机遥控链路监测、考场作弊信号压制。 特殊场景 南极科考通信、远洋船舶联络。 城市应急指挥系统、地铁无线调度、5G基站干扰排查。

三、监测方式对比

监测任务

短波（HF） 超短波（VHF/UHF） 频谱扫描 慢速扫描（频段宽、信号变化慢）。 快速扫描（频道多且信号突发性强）。 测向定位 大基线测向（波长长，需大型天线阵）。 小型移动测向站（便携设备+到达时间差TDOA技术）。 信号分析 侧重调制识别（如SSB、CW）、解调语音内容。 侧重数字信号分析（如DMR、TETRA协议解码）。

四、总结：核心区别与融合趋势

维度 短波监测 超短波监测 核心差异 依赖电离层传播，覆盖远距离但稳定性差。 依赖视距传播，稳定性高但覆盖有限。 技术趋势 向实时电离层建模+自适应滤波发展。 向高精度定位（AOA/TDOA融合）与密集组网发展。 未来融合 SDR平台统一硬件，人工智能优化信号分离与识别。

注：随着软件定义无线电（SDR）和云计算的发展，短波与超短波监测的界限逐渐模糊。例如，RTL-SDR结合云端分析已能覆盖HF至UHF频段，但专业场景仍需针对性的硬件优化。
