美国GE 超声 涡流 相控阵 探头性能及应用
接触法探头
直射线—单晶
•被检测件有规则外形和相对光滑的接触表面
•接触面或平或曲
•缺陷或背反射平行于表面，可被垂直于表面的声束探测
•透透厚部件
•逐步块改善提高近场分辨率
•需要聚合层，一般为凝胶，油类，浆糊
•通常用于手动检测
直探头—双晶
•接受发射单元用串扰挡板分开
•缺陷或背反射平行于表面，可被垂
直于表面的声束探测
•近表面分辨率好，用于较薄部件
•需要聚合层，一般为凝胶，油类，浆糊
•通常用于手动检测
斜探头
•芯片安装在内置的或可更换的斜块上
•利用折射让纵波或者横波沿确定角度传播
•大多数标准探针通过模式转换产生横波
•有所倾斜的缺陷的检测，如焊缝
•有单晶探头和双晶探头
•需要聚合层，一般为凝胶，油类，浆糊
•有时用于机械化或自动化检测2个换能器选择标准和性能
接触式和水浸式接触法探头
直射线—单晶
•被检测件有规则外形和相对光滑的接触表面
•接触面或平或曲
•缺陷或背反射平行于表面，可被垂直于表面的声束探测
•透透厚部件
•逐步块改善提高近场分辨率
•需要聚合层，一般为凝胶，油类，浆糊
•通常用于手动检测
直探头—双晶
•接受发射单元用串扰挡板分开
•缺陷或背反射平行于表面，可被垂直于表面的声束探测
•近表面分辨率好，用于较薄部件
•需要聚合层，一般为凝胶，油类，浆糊
•通常用于手动检测
斜探头
•芯片安装在内置的或可更换的斜块上
•利用折射让纵波或者横波沿确定角度传播
•大多数标准探针通过模式转换产生横波
•有所倾斜的缺陷的检测，如焊缝
•有单晶探头和双晶探头
•需要聚合层，一般为凝胶，油类，浆糊
•有时用于机械化或自动化检测2个换能器选择标准和性能
超声换能器分为两个一般类别，“接触”和“浸入”。
接触式换能器检验方法
•具有规则几何形状的零件和相对光滑的接触面
•平坦或弯曲的接触面
•缺陷或与墙面平行的底壁或可检测到垂直于表面的光束
•首选用于厚实的渗透
•延迟线类型改善了近地表解析度
•需要耦合剂层，通常是凝胶，油或糊剂
•通常用于手动检查直光束-双元素（TR）
•发送和接收元素被串扰隔离
•缺陷或与墙面平行的底壁或可检测到垂直于表面的光束
•*适合薄型表面，近表面解析度
•需要耦合剂层，通常是凝胶，油或糊
•通常用于手动检查角钢
•元件安装在一体式或可更换的楔子
•使用折射来传递剪切力或纵波在预定角度
•大多数标准换能器产生通过模式转换得到的横波
•首选用于倾斜零件缺陷，例如焊缝
•提供单元素和双元素类型
•需要耦合剂层，通常是凝胶，油或糊剂
•有时用于机械化或自动化测试
浸入式传感器
•声学匹配*佳水效率
•适用于不规则零件几何形状
•常用于机械化或自动化测试
•*佳的方法，以实现一致的耦合和可重现的结果
•大型零件可以使用探头支架，鼓泡器或水射流
•换能器可专注于改进结果
聚焦浸入式传感器
•球形焦点形成一个点或点
•圆柱焦点形成一条线集中优势球形（现货，点）重点圆柱（线）
重点提高对小缺陷的敏感性提高近表面分辨率修正轮廓表面
提高信噪比换能器选择标准和性能
美国GE 超声 涡流 相控阵 探头性能及应用

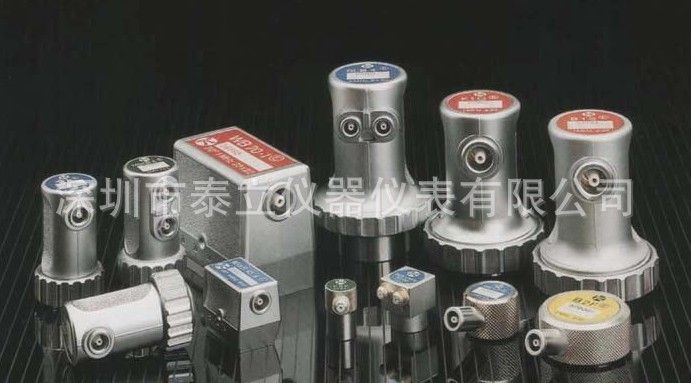

性能卓越的直探头
分辨率和增益是探头的决定性指标。这就是存在各种不同型号探头的原因：F系列的
G…脉冲波探头，分辨率极高（阻尼非常高），而K…探头的增益是*高的。
该探头不仅仅具有这些基本性能，这些探头之所以是*顶尖的探头，是因为它们还具备：
· 对高阻尼材料具有很强穿透力
· 对散射严重的材料具有很高的信噪比
· 对一定角度的缺陷也具有很高的灵敏度
· 对粗糙表面工件仍具有很好的耐磨性
· 带塑料把手的轻金属外壳符合人体工程学设计要求
· 同一型号探头的检测结果一致性好
高分辨率
如果你对分辨率要求很高，那么G…脉冲波探头是*佳选择！这种探头的阻尼非常高，脉冲短，仅取决于始脉冲的波形。当用尖脉冲触发时，脉冲波为3个半波长。当用阶跃脉冲触发时，脉冲波为2个半波长。当超声仪器的阻尼与探头阻尼匹配时能达到这种效果。
高灵敏度
如果你对灵敏度要求很高，当检测很厚的工件或电噪声非常大时，K…探头是您的*佳选择。这种型号探头的压电晶片都是经过精心挑选，能达到很高的分辨率和灵敏度。例如，K2G探头能检测细晶粒钢的范围*大为4m，灵敏度为2mm的平底孔，声阻抗忽略不计。
检测范围大
G…探头因为脉冲短，近场分辨率非常高，并且能够检测近表面的缺陷。
宽脉冲（包含了大量低频信号）对高阻尼材料具有很好效果，频率低，具有很强的穿透力，对很厚的工件能得到很强的回波幅度。
如果使用窄脉冲探头，对一个工件需要用两种不同频率的探头分别检测。用高频探头检测近表面的缺陷，用低频探头检测更深的范围。

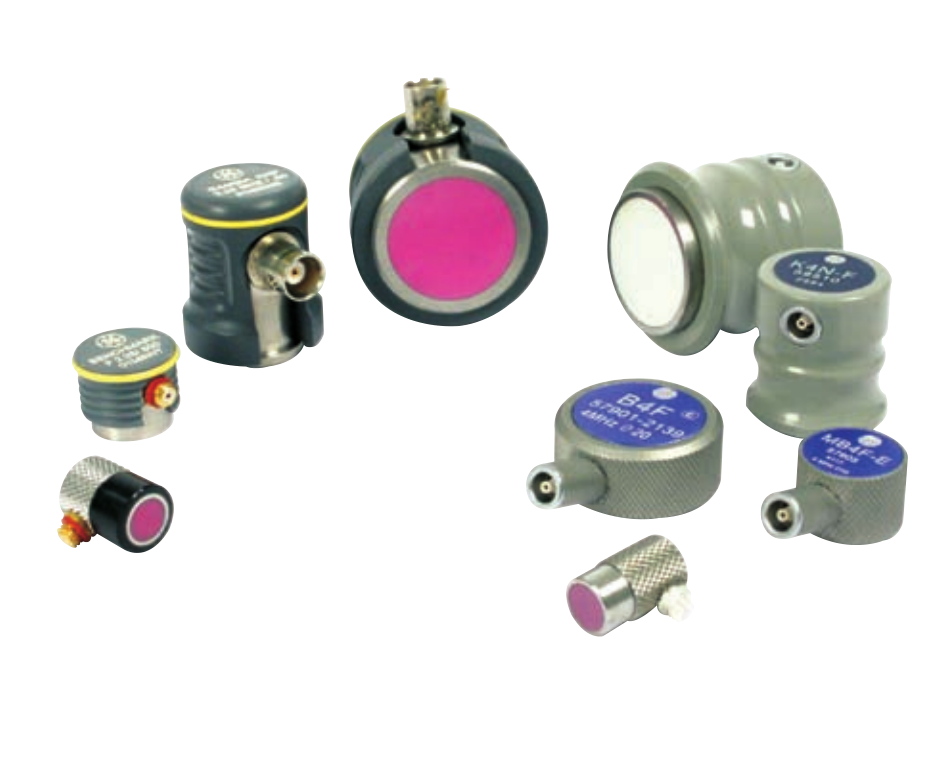

接触法探头
接触法直探头, 保护膜
直束接触式传感器，保护面
应用领域
•通用的大型零件，具有简单的几何形状
•锻件，钢坯
•板，条，方型材
•容器，机器零件，外壳
•高温下用延迟线检查
特点和优点
•欧洲型号具有可更换的隔膜：
–改善在不平坦或弯曲表面上的耦合
–延长换能器寿命。
–适用于DGS缺陷定径方法
–还提供高温延迟线
– Lemo 1（B..S）或Lemo 00（MB..S）连接器，侧面安装标准，顶部安装可选
•北美型号可与三种类型的防护面一起使用：
–膜可改善不平坦或弯曲表面上的耦合。
–定期更换时，耐磨帽可无限期地延长换能器的使用寿命。
–高温延迟线可在*高400°F（200°C）的表面上进行测试。
– BNC连接器，侧面或顶部安装联系换能器
直探头 耐磨型
•通用金属零件，几何形状简单
•手动检查板材，大型锻件，钢坯，铸件
•适用于管道，罐，棒，小型锻件的较小型号
•覆膜，分层
•债券测试
•较厚的部分或难以穿透的材料
特点和优点
•永久耐磨的耐磨板
•*适合金属
•增益储备高于防护面模型
•指尖模型可进入狭窄空间
•舒适的抓地力
•欧洲型号具有侧面安装的Lemo 00连接器，侧面安装的Microdot适用于K..K和G..K类型。
•北美型号具有BNC连接器（侧面或顶部安装），侧面安装的F型Microdot。
直束接触式传感器，耐磨直探头，耐磨型
应用
•一般应用，结构简单的金属件
•板材，大型锻件，坯料，铸件的手工检测
•用于管材，储罐，棒材，小型锻件的小款探头。
•叠层结构，分层结构
•初步检测
•厚重部件或难于穿透材料
性能特征
•持久地抗磨损工作面
•与金属匹配*好
•比保护膜探头有更高的增益余量
•指尖式探头用于局促空间使用
•把持趁手
•欧款多为Lemo 00连接口侧装，但K..K和G..K类型是Microdot连接口侧装
•美款多为BNC连接口（侧装或顶装），但F类是Microdot连接口侧装
接触法延迟探头
应用
• 测厚
• 近表面缺陷检测
• 薄件检测
• 弯曲零件，管件
• 复合材料和塑料
• 涡轮叶片
性能特征
• 近表分辨率极佳
• 可替换延迟块—寿命长，种类多.
• 较高频率增进分辨率和小缺陷检测能力。
• 所有款式为侧装Microdot 连接口

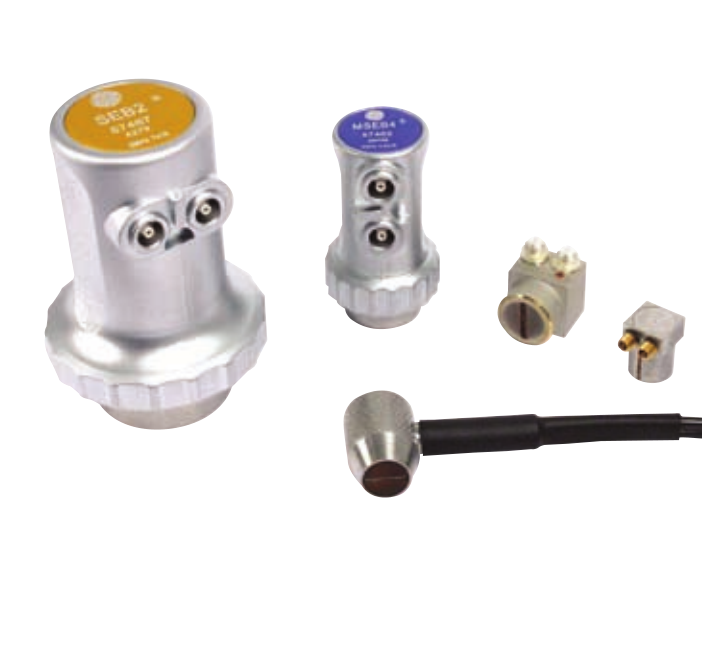

接触法双晶直探头
应用
• 壁厚余量, 锈蚀, 腐蚀
• 近表缺陷检测
• 小零件—螺钉，螺栓，销钉
• 覆层和堆焊层
• 粘接检测
• 火车车轮
• 轴，杆，方坯芯部缺陷
• 粗晶材料
• 管道，储罐，压力容器
•车桥，锻件，铸件
•桥梁和其他结构
•车轮和铁轨
性能特征
• 近表分辨率极佳
• 与曲面和粗糙面耦合好
• 散射噪声较小
• 对曲面工件也能沿其轮廓进行检测
• 欧款有侧装 Lemo 00 连接口, SEB..KF型Microdot侧装
• 美款有固定 BNC 电缆 (ADP) 或侧装 MMD (FDU)
特点和优点
•欧洲型号具有整体楔形
– DGS缺陷尺寸确定方法的*大精度和可重复性
–符合人体工程学原理的耐用型压铸外壳
–替换鞋底（另售），使用寿命更长
– WB和WK类型的Lemo 1连接器，侧面安装标准，顶部安装可选
– SWB和SWK类型的Lemo 00连接器，侧面安装
•北美型号具有可互换的楔块（另售）
–*大的多功能性和使用寿命
–自定义楔角和曲率可以特殊订购
–适用于AWS结构焊接代码D1.1的AWS模型
–可用于测试200°C（400°F）的高温楔块
– BNC连接器，顶部安装

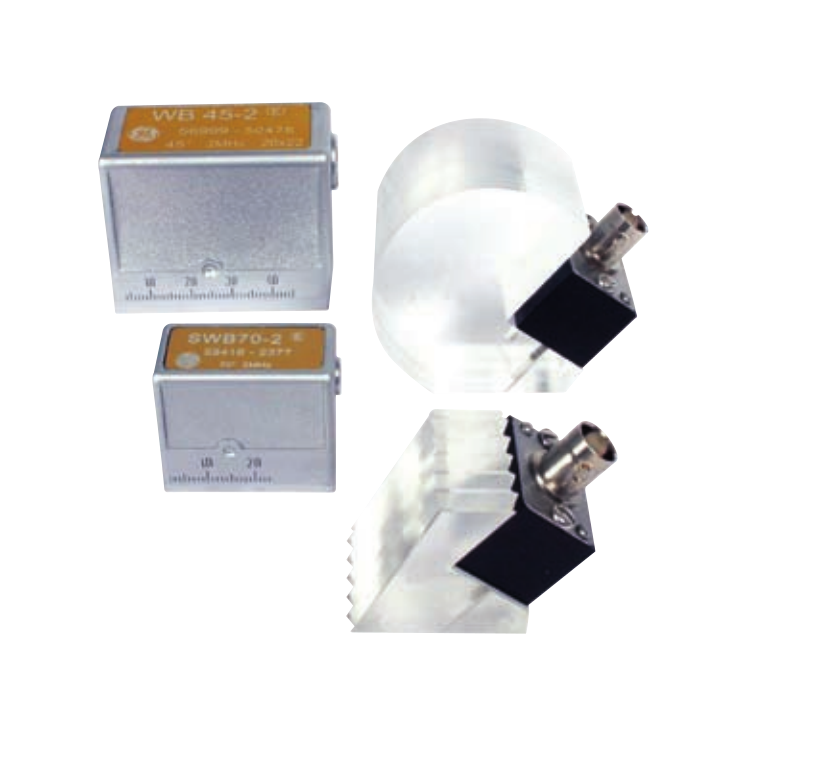

角波束传感器—大尺寸斜探头
应用
•一般焊缝检测，大尺寸，厚部件
•管，罐，压力容器
•轮轴，锻件，铸件
•主轴及其他结构
•铁路车轮及路轨
•管子，管道，压力容器，容器
•泵，阀箱
•涡轮叶片，轴
•轮辋
性能特征
•欧款斜块内置
–对DGS缺陷定量法有*大精度和可重复性
–铸模外壳耐用，符合人机工程学
–可替换垫块（另售）可延长延长
–标准WB和WK型为Lemo？连接口侧装，顶装任选
– SWB和SWK型为Lemo 00连接口，侧装
•美款斜块（另售）可换用
–功能和寿命*大化
–特殊斜块角和曲率可定制
– AWS型满足AWS钢结构焊接规范D1.1
–有高温斜块用作200°C（400°F）检测
– BNC连接口，顶装
特点和优点
•欧洲型号具有整体楔形
– DGS缺陷尺寸确定方法的*大精度和可重复性
–符合人体工程学设计的耐用型压铸外壳
–替换鞋底（另售），使用寿命更长
– MWB和MWK类型的Lemo 00连接器，侧面安装标准，顶部安装可选
•北美型号具有可互换的楔块（另售）
–*大的多功能性和使用寿命
–自定义楔角和曲率可以特殊订购
–提供快速更换和螺钉安装两种样式
– MSW-QC和MSWS类型上的Microdot连接器，SMSWS上的MMD
角射束传感器—小尺寸斜探头—小尺寸
应用
•普通焊缝检测，较小，较薄的物体
•管件，压力容器，储罐
•泵，阀套
•涡轮叶片，轴
•轮缘
性能特征
•欧款斜块内置
–对DGS缺陷定量法有*大精度和可重复性
–铸模外壳耐用，符合人机工程学
–可替换垫块（另售）可延长延长
–标准MWB和MWK型为Lemo 00连接口，侧装，顶装任选
•美款斜块可更换（另售）
–功能和寿命*大化
–特殊斜块角和曲率可定制
–有快换式和螺栓安装式
– MSW-QC和MSWS型为Microdot连接口，SMSWS为MMD连接口

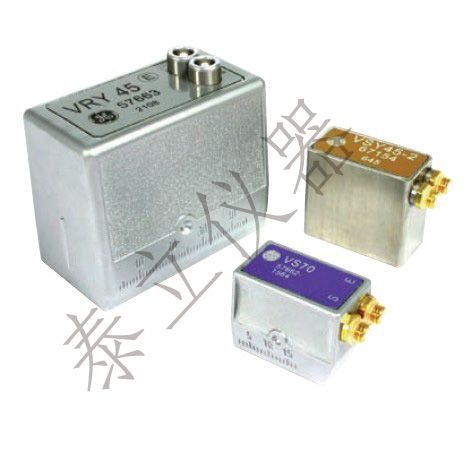

斜探头双晶TR
•VS剪切波型
–检测微小的近表面缺陷
–薄壁管和容器
– 戒指
•VRY和VSY纵波类型
–粗粒焊缝检查
–衰减材料
–奥氏体焊缝
–具有70°模型的“爬行波”应用
特点和优点
•出色的近表面分辨率
•减少由散射引起的噪音
•耐用，符合人体工程学设计的压铸外壳
•VS和VSY型具有侧面安装的Microdot连接器
•VRY型具有Lemo 00连接器
角光束传感器，双元件（TR）斜探头，双晶（TR）
应用
•VS横波型
–检测小的近表缺陷
–薄壁管和容器
–环件
•VRY和VSY纵波型
–粗晶粒焊缝检测
–衰减材料
–奥氏体焊缝
–吗70°模型上方的“爬波”
性能特征
•极佳的近表分辨率
•散射噪声小
•模铸外壳耐用，符合人机工程学
•VS和VSY型Microdot连接口，侧装
•VRY型Lemo 00连接口

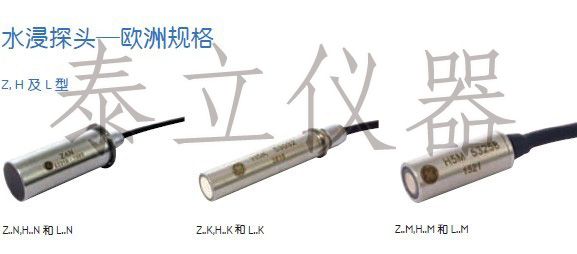

水浸探头
应用领域
•几何形状不规则或复杂的零件，例如齿轮和阀门
•自动化或机械化扫描
•需要非常高的近表面分辨率或发现非常小的缺陷的应用
•扫描管道，管子和水箱
•板，坯和棒
•盘，轴和轴
性能特征
•声学匹配，可实现*佳的水效率
•可以聚焦到一点（球形）或直线（圆柱）
