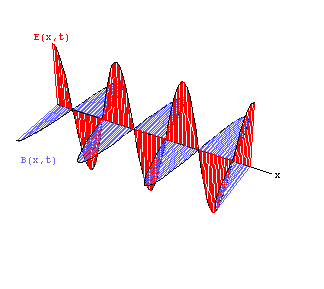

射频，英文简称RF（Radio Frequency），本质是高频交流变化电磁波的统称。要理解射频，首先要搞懂“电磁波”的形成原理——这就需要追溯到麦克斯韦的电磁场理论：振荡的电场会产生振荡的磁场，而振荡的磁场又会反过来产生振荡的电场，这两种相互激发的振荡场在空间中不断向外传播，就形成了我们所说的电磁波。如下图所示。

从物理过程来看，电磁波的传播具有明显的周期性：在传播路径上的同一位置，电场（通常用E表示）和磁场（通常用B表示）的相位（振动状态）和幅度（振动强度）都会随着时间周期性变化，这种周期性变化正是射频信号能够承载信息的基础。

从频率范围来看，射频并非特指某一固定频率的电磁波，而是一个“频段集合”——通常我们将振荡频率在 300KHz~300GHz 之间的电磁波称为射频。这个频段的电磁波具有“可辐射传播”的特性，因此被广泛应用于雷达探测、无线通信、广播电视、卫星遥感等领域。值得一提的是，我们熟悉的可见光、红外线、紫外线等也属于电磁波，但由于频率超出了300GHz的范围，因此不属于射频范畴。

要精准描述一个射频信号的“属性”，就像描述一个物体需要从大小、形状、颜色等维度入手一样，我们需要从频率、波长、幅度、相位四个核心维度进行定义。这四个特征不仅决定了射频信号的传播特性，也为后续的调制、解调等技术提供了基础。

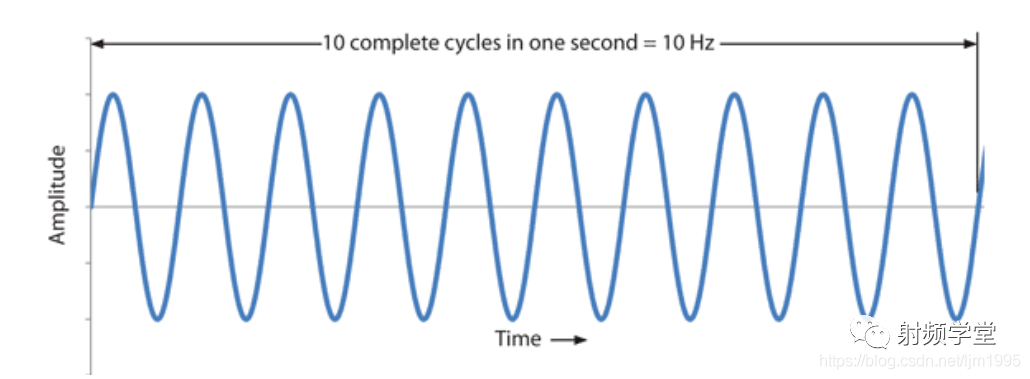

频率（f）指电磁波在单位时间内完成振荡的周期数，单位是赫兹（Hz），常见的衍生单位有千赫兹（KHz）、兆赫兹（MHz）、吉赫兹（GHz）。比如我们说“5G信号频率为3.5GHz”，就意味着这个射频信号每秒会完成3.5×10^9次振荡。

 波长（λ）指电磁波在一个完整振荡周期内传播的距离，单位是米（m）。在真空中，电磁波的传播速度等于光速（c≈3×10^8 m/s），因此波长与频率存在明确的反比关系，公式为：

  λ = c / f

关键特性与应用影响

 1.  频率越高，波长越短：例如300KHz的低频射频，波长约为1000米；而300GHz的高频射频，波长仅为1毫米（因此高频段也被称为“毫米波”）。

2.  频段分配的必要性：相同或相近频率的射频信号会相互干扰，就像两个电台使用同一频率广播会导致声音混杂一样。因此全球有专门的频谱管理组织（如中国的工信部、国际电信联盟ITU）对射频频段进行统一分配，规范不同应用的频段使用（比如FM广播使用87~108MHz，手机4G使用1.8GHz/2.1GHz，WiFi使用2.4GHz/5GHz），避免相互干扰。

 3.  频率与传播能力的关系：低频射频（如300KHz~3MHz）的波长更长，衰减速度慢，能够绕射、穿透障碍物，因此传播距离更远，适合用于超视距通信（如长波电台）、海上导航雷达等场景；高频射频（如6GHz以上）的波长更短，衰减速度快，传播距离近，但能量密度高、穿透能力强（可穿透轻薄障碍物），且带宽更大（能承载更多数据），因此适合用于视距内的高速通信（如5G毫米波通信、WiFi 6E），以缓解低频段频谱拥挤的问题。

幅度是指射频信号在单个振荡周期内，电场（或磁场）振荡变化的“强度”，通俗来说就是信号的“大小”或“强弱”。

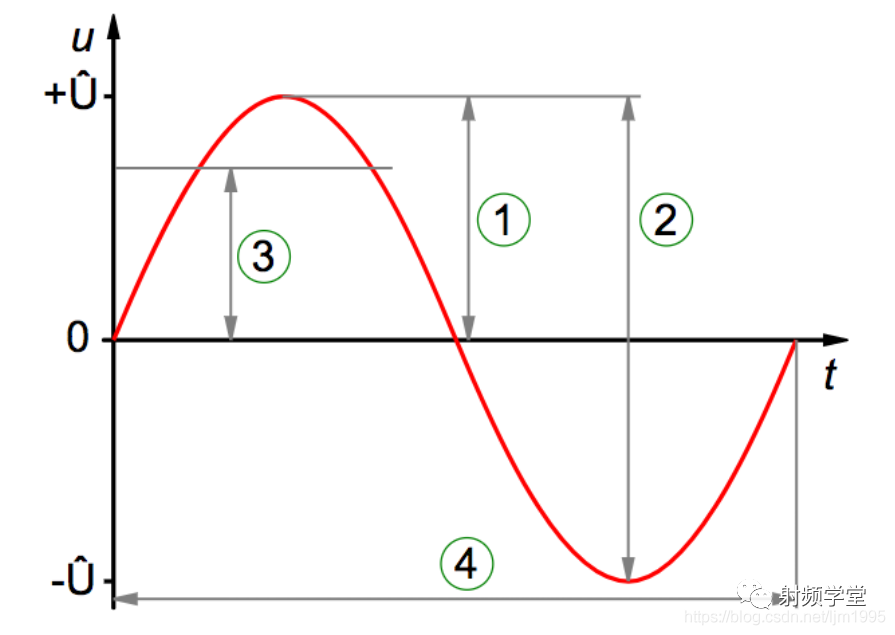

对于最常见的正弦波射频信号，幅度有三种常用的表示方式：

1.  峰值：指信号振荡的最大强度值，即从振荡中心到波峰（或波谷）的距离；

 2.  峰-峰值：指波峰到波谷的总距离，等于峰值的2倍；

3.  均方根值：指信号在一个周期内的有效值，是衡量信号实际能量的关键参数，正弦波的均方根值=峰值/√2。

幅度的大小直接决定了射频信号的传输距离和抗干扰能力：幅度越大，信号能量越强，传播距离越远，但同时也会消耗更多的发射功率；幅度越小，信号越容易被噪声干扰，导致接收端无法准确识别。

相位是指射频信号在一个振荡周期内，某一时刻所处的“振动位置”，通常用弧度（rad）或角度（°）表示（1弧度≈57.3°，一个完整周期为2π弧度或360°）。举个通俗的例子：如果把射频信号的振荡比作跑步运动员的环形跑，那么“相位”就相当于运动员在跑道上的具体位置——是在起点（0°）、中途（180°）还是终点（360°）。

相位虽然无法直接表征信号的“强度”，但却是射频通信中至关重要的参数：在后续的调制技术（如调相、正交调制）中，正是通过改变相位来承载数据；同时，相位差（两个信号之间的相位差距）也是决定信号干涉、分集接收等技术效果的核心因素。

单纯的射频电磁波本身是“无意义”的，它只是一种高频振荡的能量载体。要实现通信目的（比如传输语音、文字、图像），就需要让射频信号“携带”我们想要传输的信息——这个给射频信号“加载信息”的操作，就是调制。

从学术角度定义：调制是利用射频信号的三个核心特性（频率、幅度、相位），对射频载波进行修改，使其能够携带信息的过程。其中，被修改的高频射频信号称为“载波”（通常是频率固定的正弦波，相当于“运输车”）；需要传输的信息（如语音、文字对应的电信号）称为“调制信号”（相当于“货物”）。

根据调制信号的类型，调制可分为模拟调制（调制信号为连续变化的模拟信号，如语音信号）和数字调制（调制信号为离散的数字信号，如0和1的二进制信号）两大类，下面分别详细介绍。

模拟调制的核心是“用连续变化的模拟信号，修改载波的某一特征（幅度、频率、相位）”，最基础的三种模拟调制方式分别是：调幅（AM）、调频（FM）、调相（PM）。

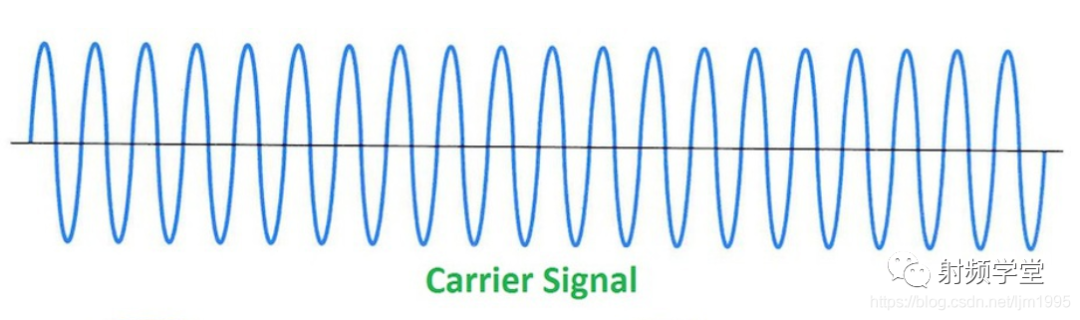

载波：被调制以传输信息的高频波形，通常为正弦波，具有固定的频率和幅度，其作用是“搭载”调制信号进行远距离传输；

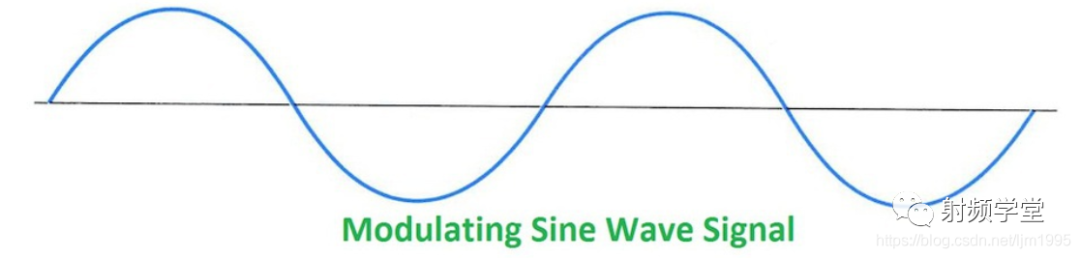

原始信号（调制信号）：待传输的模拟信号，如语音、音乐对应的电信号，这类信号频率较低（通常为几十Hz到几千Hz），无法直接远距离辐射传播，因此需要“搭载”在高频载波上。

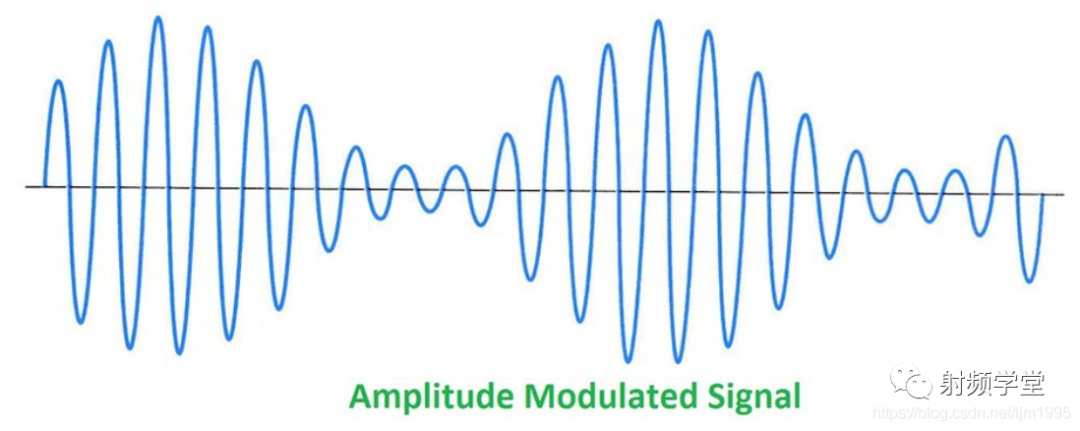

1. 调幅（AM，Amplitude Modulation）

定义：通过调制信号的变化，改变载波的幅度，使载波的幅度随调制信号的变化而同步变化（频率和相位保持不变）。

基础过程：将调制信号与载波的最大振幅相加，再与载波相乘，最终得到幅度随调制信号波动的调幅信号。

应用场景：传统中波、短波广播（如AM电台），优点是实现简单、成本低；缺点是抗干扰能力弱，容易受噪声影响导致信号失真。

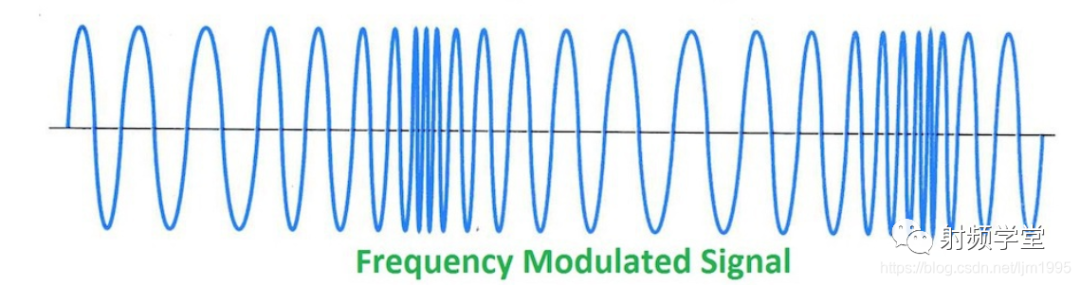

2. 调频（FM，Frequency Modulation）

定义：通过调制信号的变化，改变载波的频率，使载波的频率随调制信号的变化而同步变化（幅度和相位基本保持不变）。



实现方式：

- 直接调频：利用调制信号直接控制振荡器的振荡频率，调制信号强度越大，载波频率偏移越大；

- 间接调频：先将调制信号进行积分处理，再对载波进行调相（后续介绍），最后通过倍频器放大频率偏移，间接得到调频信号（本质上，调频和调相存在内在关联，调频可通过调相间接实现）。

应用场景：传统调频广播（FM电台）、电视伴音、早期对讲机，优点是抗干扰能力强，信号失真小；缺点是占用的带宽比调幅大。

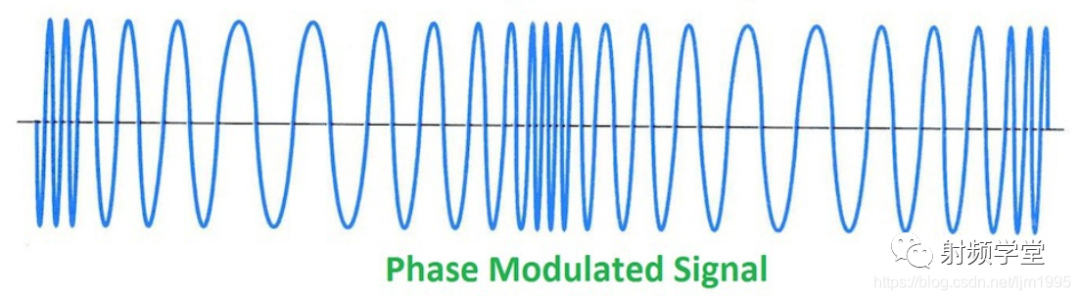

3. 调相（PM，Phase Modulation）

定义：通过调制信号的变化，改变载波的相位，使载波的相位随调制信号的变化而同步变化（幅度和频率保持不变）。



核心原理：调制信号的正负、大小决定了载波相位的偏移方向和偏移量，例如调制信号为正时，载波相位向前挪移（如+90°）；为负时，相位向后挪移（如-90°）。

特点：调相和调频经常同时发生（称为“相位-频率耦合”），因为相位的变化往往会伴随频率的微小变化；调相的抗干扰能力比调幅强，但实现复杂度高于调幅和调频，早期主要用于专业通信领域。

随着数字技术的发展，数字调制逐渐取代模拟调制成为主流——它是用离散的二进制数字信号（0和1）对高频载波进行调制，核心优势是抗干扰能力强、易于加密、便于与数字信号处理技术结合，能够满足高速数据传输的需求（如5G、WiFi、卫星通信等）。

最基础的数字调制方式分为三类：振幅键控（ASK）、频率键控（FSK）、移相键控（PSK），三者的抗干扰能力排序为：PSK > FSK > ASK。

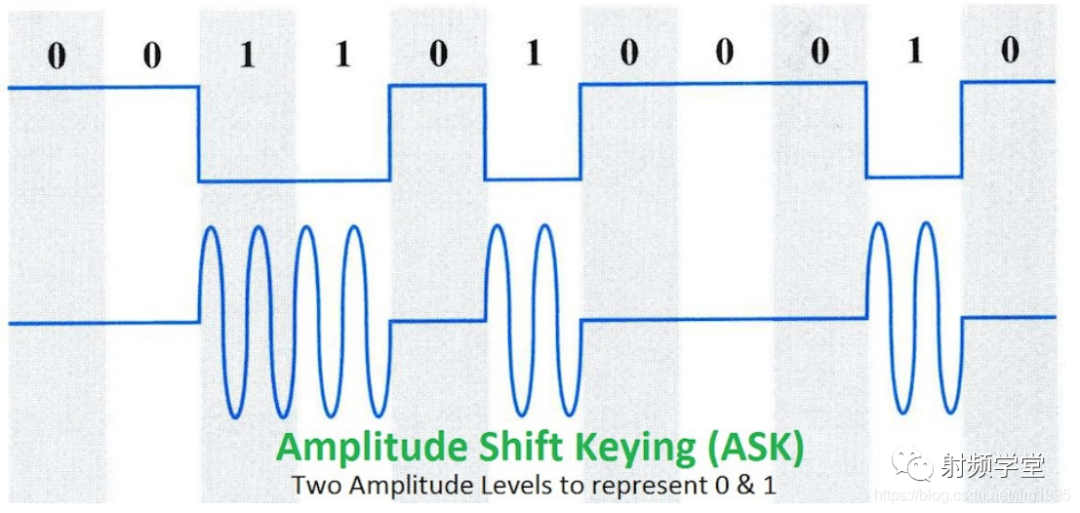

1. 振幅键控（ASK，Amplitude Shift Keying）

定义：用二进制数字信号控制载波的幅度，通过幅度的变化表征数字信息（0和1）。

常见实现方式：

 - 改变幅度：用高幅度载波表示“1”，低幅度载波表示“0”；

- 开关键控（OOK，On-Off Keying）：更简单的形式，用“有载波”表示“1”，“无载波”表示“0”（相当于“开关”的通断）。

 特点：实现最简单、成本最低，但抗干扰能力最差（幅度容易受噪声影响），仅适用于低速、低噪声的短距离通信场景（如早期红外遥控、简单的物联网传感器通信）。

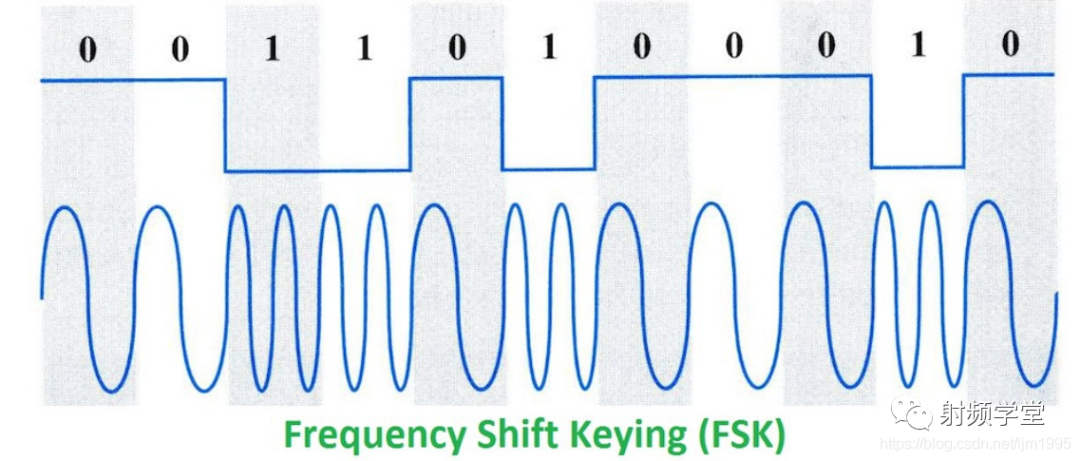

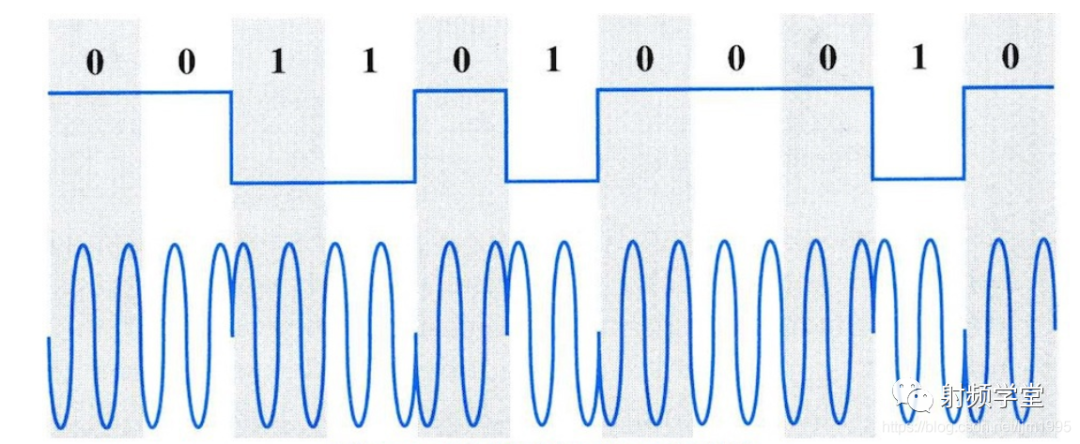

2. 频率键控（FSK，Frequency Shift Keying）

定义：用二进制数字信号控制载波的频率，通过两种不同频率的载波分别表征数字信息“0”和“1”。



核心原理：预设两个固定频率（f1和f2，称为“频移”），当传输“1”时，输出频率为f1的载波；传输“0”时，输出频率为f2的载波，通过频率的跳变实现数字信号的传输。

特点：抗干扰能力比ASK强（频率受噪声影响较小），实现复杂度中等，适用于中低速通信场景（如早期蓝牙、物联网LoRa通信的部分模式）。

3. 移相键控（PSK，Phase Shift Keying）

定义：用二进制数字信号控制载波的相位，通过载波相位的偏移表征数字信息“0”和“1”。



核心原理：预设一个基准相位（如0°），当传输“1”时，载波相位取180°；传输“0”时，载波相位取0°（或反之），这种最基础的PSK也称为“二相相移键控（BPSK）”。

特点：抗干扰能力最强（相位相对稳定，不易受噪声影响），是现代通信的核心基础调制方式；但实现复杂度高于ASK和FSK，需要精准的相位同步技术。

4. 高速通信的进阶数字调制：QPSK与QAM

基础数字调制（ASK/FSK/PSK）的局限性：每个符号（载波的一个状态）只能表征1个二进制位（0或1），数据传输速率较低。在高速通信场景（如5G、WiFi 6）中，为了提高传输效率，需要让“单个符号表征多个二进制位”，由此衍生出了更复杂的数字调制方式。

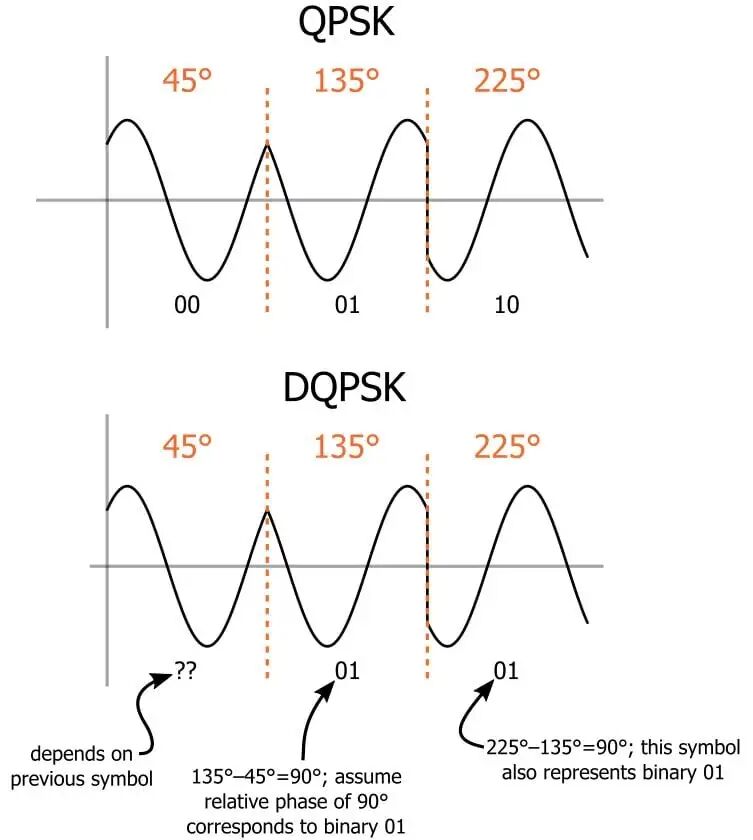

（1）正交相移键控（QPSK，Quadrature Phase Shift Keying）

定义：又称“四相相移键控”，通过设定4种不同的载波相位差来表征数字信息，每种相位对应2个二进制位的组合（称为“双比特符号”）。



核心设定：通常规定4个载波相位为45°、135°、225°、275°，分别对应二进制组合00、01、11、10（具体对应关系可自定义，核心是“一个符号对应两个比特”）。

优势：在相同的符号速率（单位时间内的符号数）下，QPSK的传输速率是BPSK的2倍，且抗干扰能力接近BPSK，是高速通信的基础调制方式（如4G LTE的下行控制信道、WiFi的基础模式）。

（2）正交幅度调制（QAM，Quadrature Amplitude Modulation）

 定义：在相位调制的基础上，增加幅度调制的维度，同时通过载波的“幅度”和“相位”共同表征数字信息，将多进制幅度调制与正交载波技术相结合，进一步提高频带利用率。

 核心优势：通过增加幅度等级和相位点的数量，可以让单个符号表征更多的二进制位。例如16-QAM设定了16种不同的“幅度+相位”组合，每个符号对应4个二进制位；64-QAM对应64种组合，每个符号对应6个二进制位；5G中常用的256-QAM，每个符号可对应8个二进制位。

 应用场景：5G、WiFi 6/7、高清卫星电视等高速数据传输场景，是实现“高带宽、高速率”的核心技术之一；但需要注意的是，QAM的阶数越高（相位+幅度组合越多），对信号质量和抗干扰能力的要求越高，需要更优质的传输信道。

 5. 数字调制的核心实现：I/Q调制技术

以上所有数字调制方式（ASK/FSK/PSK/QPSK/QAM），在实际工程中几乎都是通过I/Q调制技术实现的。



核心概念：

I（In-phase）指“同相”，Q（Quadrature）指“正交”；

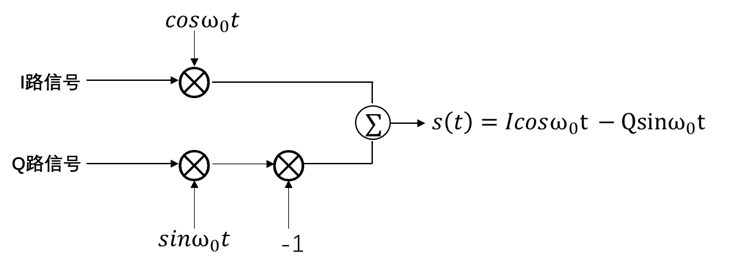

I/Q调制的核心是将数字数据分为两路（I路和Q路），分别对两个相互正交的载波（相位相差90°）进行调制，再将两路调制信号叠加输出。

关键映射：

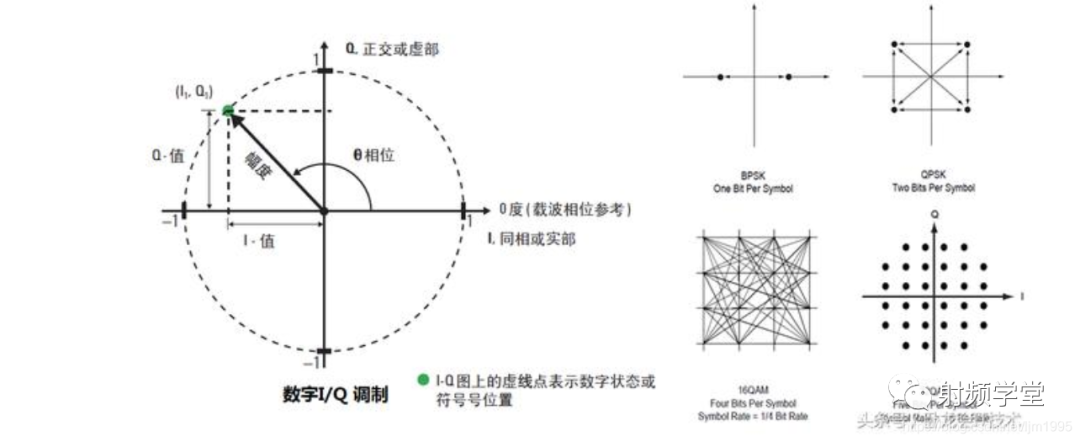

I/Q调制完成了“符号到矢量坐标系”的映射——这个矢量坐标系称为“IQ坐标系”（也叫“复平面”），坐标系中的每个映射点称为“星座点”，每个星座点具有实部（I分量）和虚部（Q分量），可表示为（I + jQ）的复数形式（j为虚数单位）。因此，数字调制也被称为“矢量调制”。

补充：星座图（Constellation Diagram）

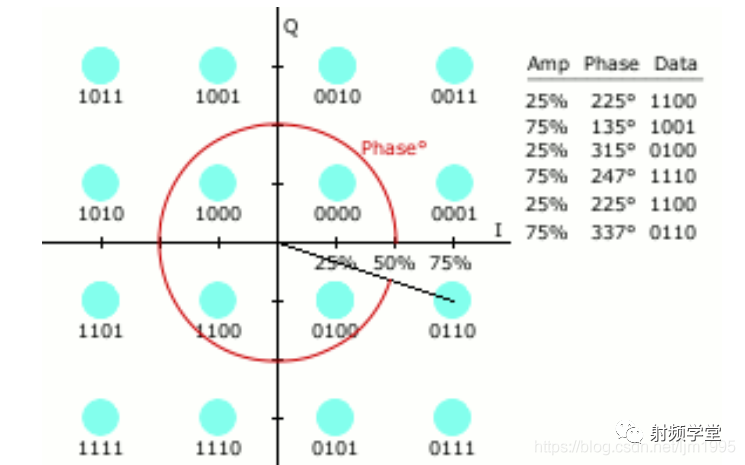

数字调制的星座图，就是将IQ坐标系中的星座点（不同的幅度+相位组合）直观呈现的图形。例如：

- BPSK的星座图有2个点，分布在实轴（I轴）上；

 - QPSK的星座图有4个点，均匀分布在IQ坐标系的四个象限；

- 16-QAM的星座图有16个点，按不同的幅度等级和相位均匀分布。

星座图的核心作用：直观反映调制方式的抗干扰能力——星座点之间的距离越远，抗干扰能力越强；距离越近，越容易受噪声影响导致符号识别错误。

相关术语：

- 符号（Symbol）：星座图上的每个状态（每个星座点）承载的数据内容，称为1个符号；

- 符号速率（Symbol Rate）：单位时间内传输的符号数，又称“波特率（Baud Rate）”；

- 比特率：单位时间内传输的二进制位数，比特率=符号速率×每个符号对应的比特数（如QPSK的比特率=符号速率×2）。

在无线通信中，射频信号的传输会面临各种干扰（如多径失真、其他设备的同频干扰、人为干扰），同时也需要保障信号的安全性（避免被窃取）。

扩频技术（Spread Spectrum，SS）正是为解决这些问题而生——它是将传输信号的频谱（信号的频率分布范围）“打散”到比原始带宽更宽的频段上进行传输的技术，核心优势是抗干扰、可加密、支持多用户共享带宽。

扩频技术的核心原理：通过特定的“扩频码”（一组伪随机的二进制序列），将原始窄带信号的频谱扩展到一个更宽的频段上，使信号的能量分散在更宽的频率范围内（看起来像“噪声”，难以被识别）；接收端必须使用与发送端完全相同的扩频码，才能将扩展后的频谱“压缩”回原始带宽，恢复出原始信号。如果没有正确的扩频码，接收端无法从宽频噪声中提取有效信号，从而实现了信号的加密和抗干扰。

目前主流的扩频技术有两种：跳频扩频（FHSS）和直接序列扩频（DSSS）。

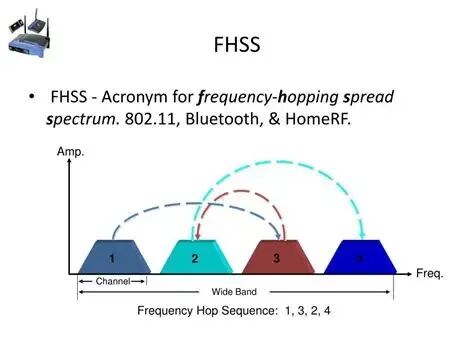

核心原理：用特定的扩频码序列控制载波频率的跳变，使发送端的射频信号在固定的时间间隔内，从一个频率跳到另一个频率（跳变的频率序列由扩频码决定，看似随机但实则有规律）；接收端需要同步获取这个跳频序列，在相同的时间间隔内跟随发送端跳转频率，才能正确接收信号。



 通俗理解：就像两个人用对讲机通话，约定好“每1秒切换一次频道”，且切换的频道顺序是提前约定的（扩频码）；其他没有约定的人，只能在固定频道上听到断断续续的信号，无法获取完整信息。

优势：抗干扰能力强（干扰仅影响个别跳频点，不影响整体信号）、加密性好（跳频序列可灵活设计）；

应用场景：早期蓝牙（Bluetooth 1.0/2.0）、军事通信、部分物联网设备（如无线传感器网络）。

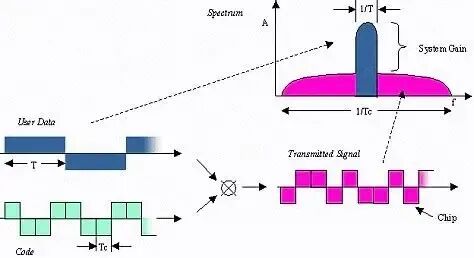

核心原理：用高码率的扩频码序列（码率远高于原始信号的码率），在发送端直接对原始信号进行“扩频编码”，将原始窄带信号的频谱扩展到宽频带；接收端则使用与发送端完全相同的扩频码序列进行“解扩编码”，将宽频带信号压缩回原始窄带信号，恢复出有效信息。

通俗理解：就像在原始文字信息中，每隔一个字插入一个无意义的“干扰字”（扩频码），使信息变得冗长（频谱扩展）；接收端知道“干扰字”的规律，能够精准删除这些字，恢复出原始信息；而不知道规律的人，只能看到杂乱无章的文字。

优势：抗干扰能力更强（信号能量分散，干扰对信号的影响被稀释）、频带利用率高、支持多用户同时通信（不同用户使用不同的扩频码，可共享同一宽频段）；

应用场景：WiFi（802.11b/g/n/ac/ax）、GPS卫星导航、CDMA移动通信系统（如早期3G）。

射频技术作为无线通信的“基石”，其核心价值在于实现了“信息的无线传输”——从基础的射频定义、四大核心特征，到承载信息的调制技术，再到保障传输质量的扩频技术，每一个环节都围绕着“更高效、更可靠、更安全”的通信需求展开。

随着5G、6G、物联网、卫星互联网等技术的发展，射频技术正朝着“更高频率（毫米波、太赫兹）、更宽带宽、更高调制阶数、更强抗干扰”的方向演进。未来，射频技术将不仅是通信领域的核心支撑，还将深度融入自动驾驶、工业互联网、远程医疗等更多场景，成为数字经济时代的关键基础设施之一。
