作者：1羊

    万众期待的RV670核心终于发布，随之其衍生的两款产品HD 3850、HD 3870也纷纷迈入市场。由于产品发布时间较短，目前国内还是没有真正意义上的将RV670显卡大规模铺货市场，很多品牌也就是在发布的第一时间内到了一少批显卡供媒体曝光，当消费者拿着钱真正的去市场上购买的时候，“英雄白跑路”的情况还是非常多的。

    实际上关于这件事情笔者之前并没有刻意的去调查，最近两天笔者的几位朋友纷纷短信给我，问我市场上到底哪儿才能购买到HD 3850显卡产品，说媒体上经常曝光的几个品牌的HD 3850显卡市场上均无货，这个消息还真是让笔者不知道怎么回答才好。所以……

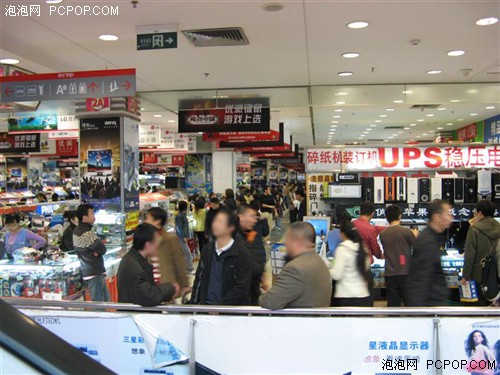

    本着对广大网友负责的原则，今天笔者专门抽了两个小时的时间去市场上走访了一下，为大家找到了几款目前肯定有货的HD 3850显卡。但是由于市场变化万千，笔者也不敢100%保证当你去市场上购买的时候就一定有货，唯一能做证明的也就是笔者在市场上拍到的行情照片。

    另外，据一些经销商口中的消息，目前各个品牌的HD 3850显卡都到货的不是太多，所以缺货的情况随时都有可能发生，要购买的朋友希望能在看到本篇导购文章之后尽快去市场上购买，以免再次遇到缺货的情况。为了让目前还不太了解RV670架构优势性的朋友能很好的理解RV670的卖点，同时也为已经看过我们测试文章的朋友再次加深印象，从下一页开始笔者引用一部分RV670架构介绍资料。

从R600到RV670的改进之一：80nm进化到55nm工艺
    ——55nm工艺牵一发而动全身，RV670功耗、发热、成本更低

    为了让GPU拥有更强的性能和更多的功能，就必须在核心中植入更多的晶体管，而大规模晶体管的代价就是扶摇直上的功耗和发热，为了解决功耗发热问题，使用更精密的工艺是最好的出路。

    AMD一直以来都热衷于使用新工艺，复杂的R600核心为80nm，RV630/RV610已经使用了65nm，此次RV670跳过65nm首次采用55nm工艺制造，成为业界首款55nm工艺的GPU！

    按照AMD官方提供的数据来看，RV670只使用了256Bit显存控制器，因此删掉了一些不必要的晶体管，再加上55nm工艺的关系，RV670的核心面积只有R600的一半还不到，晶体管密度超过以前的两倍，功耗下降为原来的一半，而且RV670的最终性能并不比R600差，高频版HD3870的性能已经超越了HD2900XT。

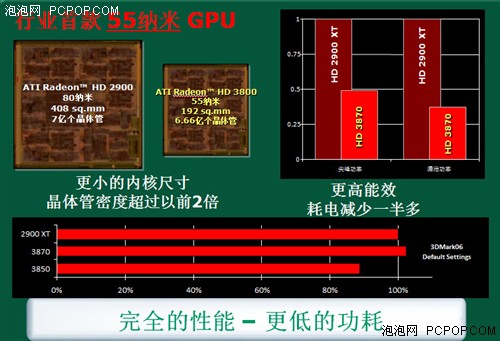

RV670(55nm)核心面积比G92(65nm)小很多

    GPU核心面积：G80(480mm²)〉R600(408mm²)〉G92(320mm²)〉RV670(190mm²)

    GPU晶体管数：G92(7.54亿)〉R600(7.2亿)〉G80(6.81亿)〉RV670(6.66亿)

    G92比起G80的核心面积已经小了很多，但RV670竟然比G92还要小1/3以上，这就是55nm工艺和较少晶体管共同作用的结果，这也就意味着RV670的成本将会比G92更低、良品率高、发热更小、功耗控制更出色。


RV670(190mm²)核心面积只比RV630(160mm²)大一点


HD3870的供电模块和HD2600XT差不多

    小核心除了让GPU的成本更低之外，还能够大幅降低显卡PCB的成本，因为功耗的下降可以减低供电模块的压力，无需大动干戈浪费用料。通过上图的对比可以看出，HD3870/3850的供电模块与HD2600XT GDDR4非常相似，这也就是HD3850的上市价格可以做到1299元的主要原因！

● 关于55nm工艺的一些补充：

    55nm在芯片面积、功耗、成本方面的优势是显而易见的，但也有人担心在高端GPU上启用如此先进的工艺会不会影响芯片良品率？据业内人士透露，RV670核心是近年来ATI最成功的一颗GPU，它开创了ATI历史上A11版本即可投产的先例，从而让RV670核心提前两个月发布！

    以往ATI的A11版芯片都有很多BUG，要么频率上不去要么功能有缺陷，一般经过改进之后到A12甚至A13版才能用于量产，而今年遭受延期困扰的R600(80nm)和RV630(65nm)最终版都是A14版本，上市之后还出了黑屏、花屏、高清失效、VPU Recovery等问题，使得HD2000系列产品的形象大打折扣。

    如今的RV670是今非昔比，首颗55nm芯片直接用来生产6.66亿晶体管的高端GPU，而且A11版本即可量产上市，由此可见ATI芯片设计能力以及台积电的55nm工艺都更加纯熟了。相比之下，NVIDIA提前一个月发布的G92核心反而在全球范围内出现缺货情况，还出现了一些花屏问题，这种现象似乎可以说明一些关于良品率方面的问题。

从R600到RV670的改进之二：支持笔记本PowerPlay节能技术
    ——55nm让RV670功耗减半，但AMD认为这还不够，PowerPlay技术更省电

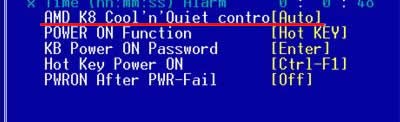

    有一定资历的玩家一定记得，当年AMD首次在Althon 64 CPU当中加入了一项名为Cool `n` Quiet的新技术，该技术可以让系统自动判定CPU的负载，空闲的时候适当的降低倍频和电压，从而让系统温度更低、噪音更小、更省电。

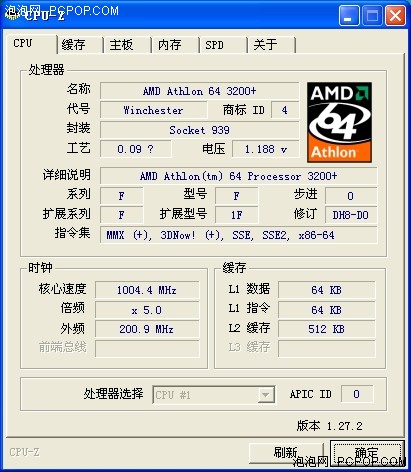

CnQ技术虽然很不起眼，但它开启了PC节能新时代

    严格来说CnQ并非什么全新的技术，Intel和AMD针对笔记本平台的移动CPU都拥有这种节能技术，比如大家所熟知的SpeedStep和PowerNow。但将节能技术移植到台式机这还是头一次！之后CnQ技术受到了用户的普遍欢迎，以至于Intel也开始在桌面CPU中加入节能技术，如今最新的酷睿2 CPU中已经发展到了第三代EIST节能技术，可以让功耗、发热大大降低，风扇转速和噪音也可以得到有效控制。

    现在GPU的晶体管、核心面积、功耗和发热量早已超过了CPU，可是一直以来显卡的功耗和发热问题都没能得到重视，即便您不玩游戏，显卡还是要白白的浪费很多电力、制造一些烦人的噪音、并且源源不断地发出废热！

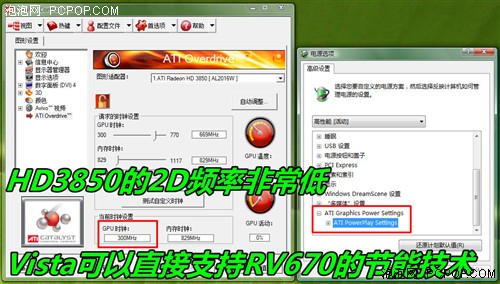

vista系统可以识别出RV670支持PowerPlay节能技术

    AMD收购ATI之后，对于显卡的功耗发热问题投入了足够多的重视，此次发布的RV670核心就类似于当年的K8，首次将ATI移动显卡的节能技术引入到台式机GPU身上，PowerPlay技术不但可以自动降低GPU频率，而且可以在显卡空闲时降低电压，让部分晶体管处于深度休眠状态，从而最大限度降低GPU的发热和功耗。

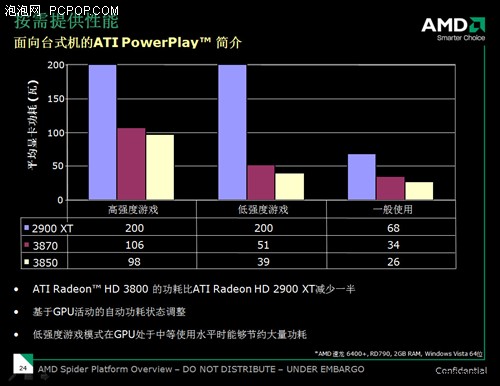

在一些老游戏或者网游中，强大的GPU无需全速运行，从而节省大量功耗

    RV670使用了目前最先进的55nm工艺，而且首次支持节能技术，在温度和功耗控制方面确实非常出色。

从R600到RV670的改进之三：支持微软最新DX10.1规范
  ——在DX10游戏都还未普及的情况下，支持DX10.1的意义有多大？

    早在R600发布时，AMD就曾暗示R600能够支持DirectX 10.1的部分技术特性，但由于当时DX10.1的最终规范尚未完全确定，R600只能算是支持一些DX10.0之上的额外特效。而在开发RV670时，微软DX10.1补丁的框架和内容已经成型，AMD毫不犹豫地将DX10.1纳入RV670之中，成为首颗完整支持DX10.1和SM4.1的GPU。

    微软官方确认，即将发布的Windows vista SP1将把DirectX版本从10.0升级到10.1，事实上目前网上已经有Beta版本的vista SP1下载，对于DX10.1的支持已经到位。根据微软的说法，DX 10.1是对DX10的一系列完善、补充、拓展和延伸，并增加5个新的API、支持即将发布的最新硬件、强制要求FP32纹理过滤和4x MSAA多重采样反锯齿。

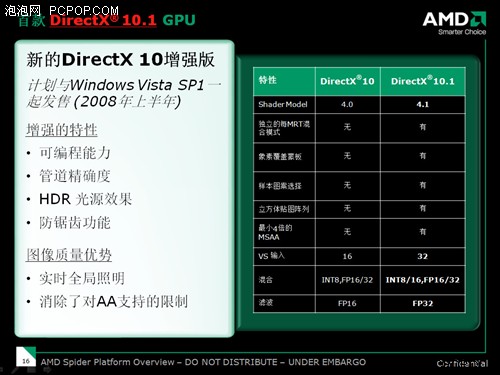

    DX10.1主要更新内容：

    1. 支持Shader Mode 4.1
    2. 新的着色指令支持立方体纹理贴图阵列
    3. 应用程序可以控制多重采样和超级采样的使用，并选择在特定场景出现的采样模板
    4. 可以直接对压缩的纹理材质进行渲染
    5. 更具弹性的资源复制和利用
    6. 包括多个渲染目标的总体混合模式，以及更新的浮点混合功能

    理论上来讲，DX10.1的要点在于提高执行效率、减少重复性的GPU资源浪费，DX10.1所带来的扩展指令并不会带来额外的特效和画质，但AMD为了展示DX10.1的新特性，特别制作了一个非常复杂的“全局照明”演示程序：

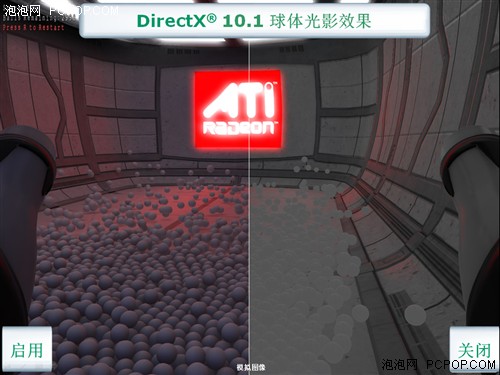

AMD演示DX10.1特效

    但目前的情况是，DX10游戏刚刚起步，DX10的指令和特效尚未得到充分利用，至于更新的DX10.1指令集恐怕无法在短时间内得到使用。另外，从DX10.1的更新内容来看，它远不如从DX9B到DX9C的改动那么巨大，因此DX10.1的意义恐怕会大打折扣。

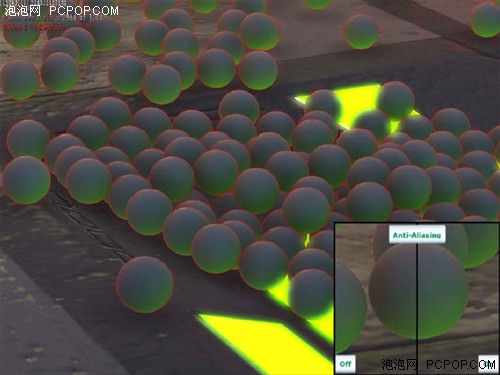

ATI展示DX10.1改进的MSAA效果

    虽说目前DX10.1还不会给用户带来任何好处，但微软开发这么一个升级版出来就一定有存在的价值，以后的游戏如果使用了DX10.1新增的指令，那么RV670的执行效率就会比非DX10.1显卡更高一些，RV670的寿命和价值也会更长一些。

● 关于DX10.1的遗憾以及ATI TessellATIon技术的补充

    DX10.1没有带来什么革命性的技术，大多是将原本DX10可选的效果变为强制要求，所以NVIDIA方面对于DX10.1毫不在意，在G92中也没有对DX10.1提供支持。联想起NVIDIA的The Way计划以及与游戏开发商之间紧密的合作关系，未来支持DX10.1的游戏应该不会有很多，大名鼎鼎的Crytek公司就公开表示Crysis游戏暂无DX10.1补丁计划。

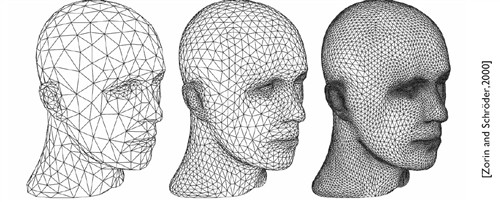

TessellATIon技术原理

    另一方面，R6XX全系列芯片都能够支持ATI自行开发的TessellATIon技术（详细的分析在此），该技术能够在GPU内部自动创造顶点，使模型细化，从而以简单的模型获得更细腻的画面效果，大幅提升渲染效率。微软XBOX360的GPU就能够支持TessellATIon技术，而且已经有几款使用该技术的游戏，ATI曾经暗示该技术有可能被纳入DX10.1的范畴，按照之前的DX10.1白皮书来看微软确实将TessellATIon列为考虑对象，但是最终该技术并没有被加入DX10.1规范之中。

    微软DX10.1没有加入TessellATIon可能是出于多方面的考虑，但好莱坞的图形工作者对此项技术却显示出了极大的兴趣，因为它超高的执行效率能够节约很多开发资源，几乎可以将模型无限拆嵌，得到近乎完美的画面品质和灵活多变的动态模型，据透露现在TessellATIon已经进入实际应用阶段。

    从目前的形势来看，DX10.1和TessellATIon对于普通游戏玩家来说意义都不大，但ATI这种积极进取、勇于创新的精神确实值得鼓励，毕竟支持更多的新技术永远都没什么坏处。

从R600到RV670的改进之四：支持PCI-E 2.0
  ——AGP8X都不至于造成瓶颈，PCI-E 2.0的巨大带宽有什么用？

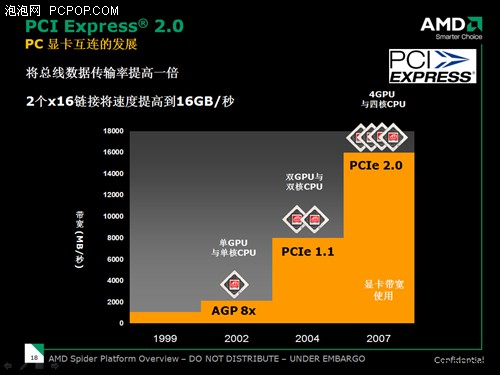

    NVIDIA的G92核心和AMD的RV670核心都加入了对PCI-E 2.0接口总线的支持，PCI-E 2.0相比1.1版本最主要的改进就是带宽翻倍，PCI-E X16 2.0的理论带宽是单向8GB/s双向16GB/s。

    此前有多项测试证明，目前的显卡只要AGP8X或者PCI-E X8(4GB/s)的带宽就足够用了，PCI-E X16带宽翻倍但性能提升非常微小。在这种情况下将总线接口升级到PCI-E X16 2.0，带宽再次翻番也不会有明显的性能提升，那么NVIDIA G92以及AMD RV670急于支持PCI-E 2.0的目的是什么呢？

● PCI-E 2.0的优势之一：小显存显卡更好的利用内存，性能获得提升

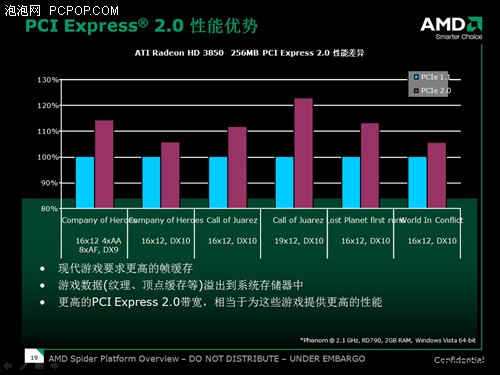

    理论上来说，PCI-E 2.0在现阶段应该没有任何优势才对，不过AMD内部的一项测试数据却让人刮目相看，PCI-E 2.0让显卡获得了10%左右的性能提升，这个幅度已经相当可观了。

    不过10%的优势只是体现在HD3850 256MB显卡上面，512MB显存在面对DX10游戏时都捉襟见肘，256MB显然是不够用的。显存不够用自然会溢出到内存，此时PCI-E 2.0海量带宽优势就可以体现出来了，它可以比PCI-E 1.1更有效的利用系统内存，从而让低显存容量的显卡获得较大幅度性能提升，但如果显卡本身显存够用的话，那么PCI-E 2.0就不会有如此显著的效果了。

● PCI-E 2.0的优势之二：多GPU互联成为可能，效率更高

    当年从AGP 8X升级到PCI-E X16之后，单显卡性能没什么提升，NVIDIA SLI双显卡技术出现之后才真正利用了PCI-E充足的带宽，NF4 SLI芯片组将一条PCI-E X16拆分为两条PCI-E X8给两块显卡使用，性能提高了1.8倍！

    随后芯片组支持的PCI-E通道越来越多，双X16成为了高端标配，但双X16的SLI/CrossFire系统性能并没有比双X8强多少，因为双卡互联的数据传输主要走桥接器，接口带宽还不是瓶颈。但是当双核心显卡和Quad SLI技术出现之后，PCI-E X16接口终于开始不堪重负，导致双核心显卡性能受到了一定的限制，Quad SLI 4 GPU互联效率低下。

    此时，PCI-E 2.0的出现为GPU的发展扫平了的障碍，PCI-E X8 2.0的带宽就相当于PCI-E X16 1.1，对于单颗GPU来说8GB/s的速度足够了，如果芯片组能够提供四条PCI-E X8 2.0接口的话，四卡互联就不存在接口瓶颈问题了。

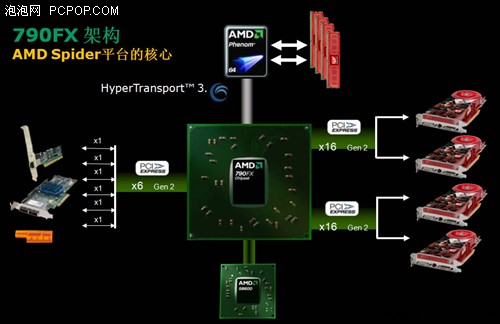

AMD全新790FX芯片组提供了38个PCI-E 2.0通道，支持2/3/4卡互联

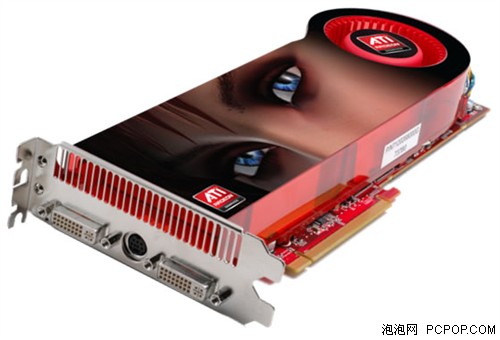

即将发布的HD3870 X2双核心显卡

    除了支持2/3/4块显卡交火之外，AMD还将推出单PCB集成两颗RV670核心的HD3870 X2显卡，两块HD3870 X2又能组成4 GPU交火系统；另外传闻中的R680核心就是将两颗RV670核心封装在一颗GPU基板上的产品，AMD基于RV670核心的CrossFire X系统超级灵活，当然这一切都是建立在PCI-E 2.0海量带宽基础上，使得未来的多GPU效能更高！

从R600到RV670的其他改进
  ——加入UVD高清解码引擎、改进AA效率、优化显存控制器● RV670的新特性：支持UVD高清视频硬件解码

    备受好评的UVD引擎就不用多做介绍了，其强大的实力已经在HD2600/2400身上得到了体现，现在AMD将UVD引擎集成在了高端的RV670核心当中，并且修正了之前所遇到了一些BUG，使得高清功能更加完美！

高清解码的四个步骤

    与竞争对手的解决方案相比，UVD对于VC-1和H.264两大编码是一视同仁的，都可以做到完全硬件解码；而PureVideo HD只能硬件解码H.264，VC-1解码的第一个步骤还是由CPU来完成，因此占用率偏高。这些功能方面的差异在此前的大量测试中都得到了证明！

● RV670的新特性：优化显存控制器，改进AA效能

    R600的渲染能力是非常强大的，在很多游戏中都能够超越8800GTS 640MB接近8800GTX，但一旦打开抗锯齿之后性能暴跌，有些时候性能甚至还不如8800GTS 320MB，512Bit的海量显存带宽都没有挽救R600低下的AA效能。

    据了解，R600抗锯齿效能差的主要原因是AA算法问题，MSAA并非是ROP模块独立完成，还需要消耗一部分Shader资源，这就是可编程AA留下的苦果。AMD虽然已经意识到了这个问题，并且通过新版催化剂驱动优化AA效能，但收效甚微。

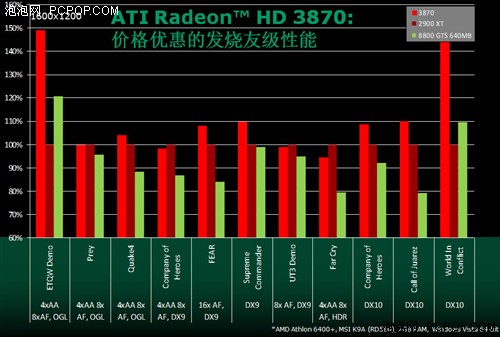

虽然只有256Bit显存，但HD3870已经全面超越HD2900XT

    RV670的架构和R600是相同的，AA效能没有质的改变，但AMD通过优化显存控制器和改进算法的方式让RV670的AA效能得到了较大提升。要知道RV670的显存带宽只有R600的一半，而抗锯齿又极其依赖显存带宽，RV670能够在显存带宽减半的情况下AA效能反超R600，着实难能可贵！

● RV670的其他优势：集成声卡，完美的HDMI解决方案

    喜欢玩高清的朋友必然会配备一台液晶电视，一些游戏玩家也开始不满足于尺寸较小的显示器，大屏液晶电视无论看片还是玩游戏都可以取代显示器。而如今的液晶电视清一色都是HDMI接口，所以显卡最好也能够支持HDMI才会有最好的输出效果。

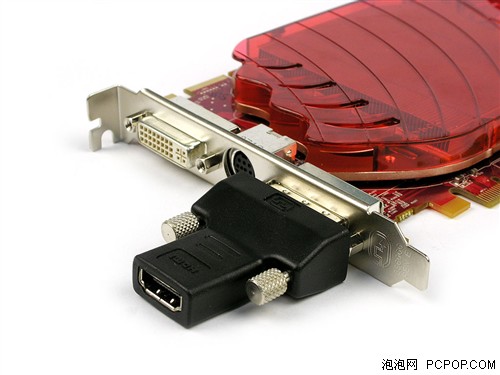

A卡专用DVI转HDMI输出转接头

    在HDMI方面，AMD给大家提供了最完美的解决方案，R6XX核心内部都集成了杜比5.1声道数字声卡，专门为HDMI提供音频输出，驱动整合完整驱动，可以说是即插即用。而NVIDIA方面的解决方案就比较麻烦了，而且刚刚上市的公版8800GT全都不支持HDMI，让人比较遗憾！

点击图片进入RV670性能测试报告文章

    除此之外，在性能上，HD 3850绝大部分游戏和测试项目中都领先售价高达2499元的8800GTS 320M，甚至部分测试成绩和售价3000元以上的8800GTS 640M 不分伯仲。关于它的性能，我们也进行了非常详细的对比测试，限于时间和篇幅的关系，在这里笔者就不再赘述，大家可以直接点击《火星撞地球！RV670对决G92之最全测试》查看详细的测试成绩。

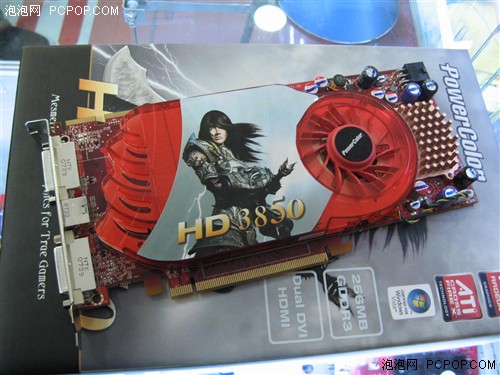

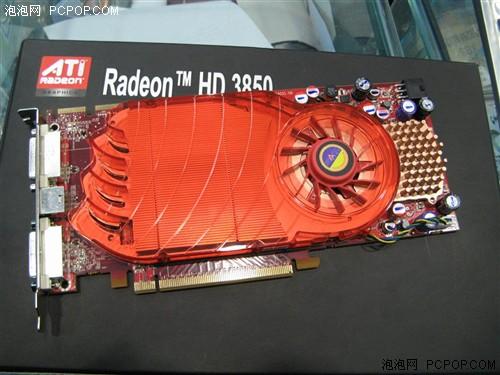

    在ATI的RV670显示核心发布的同时，老牌AIB厂商迪兰恒进旗下的HD 3850显卡也已到货具卖场，成为第一款上市的RV670显卡。这款备受期待的产品必将给DX10中端市场带来新的格局。迪兰首先推出的是这款产品采用了公版设计，上市的价格为1499元。

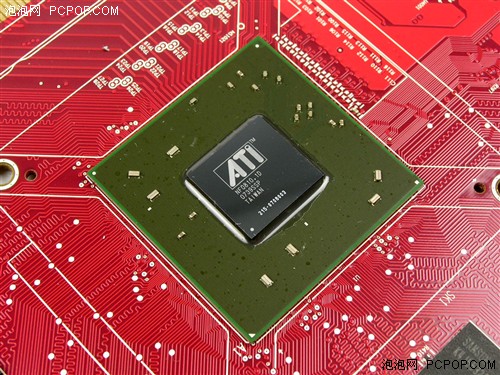

    显卡采用了55nm工艺制程的RV670图形核心，拥有256bit的显存位宽、320个的统一流处理器、支持PCI-E 2.0以及同样内建UVD引擎。

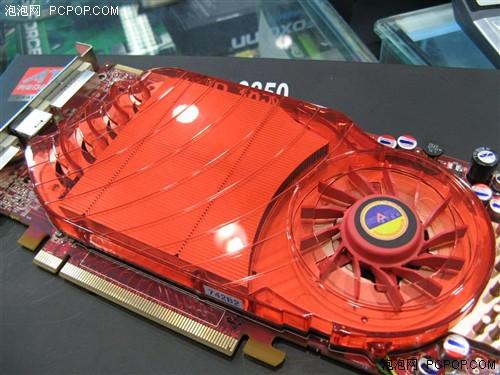

    单插槽式的涡轮式风扇散热设计，但其散热器底部硕大的纯铜散热片几乎覆盖了整个显卡表面，并且细心观察我们发现散热器的MOS管都被硕大的一体式纯铜散热片所覆盖，并且还采用了针柱型设计，以增加散热面积。

    显卡采用了三星1.1ns GDDR3显存颗粒，256MB/256bit的显存规格，默认核心/显存频率668 MHz /1650MHz。



    供电采用了大量固态钽电容、贴片式固态电容以及屏蔽式电感。

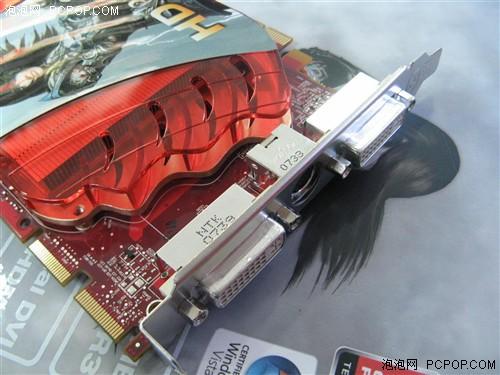

    采用了双DVI+TV-OUT接口设计，支持Dual-link双DVI输出，以满足超大分辨率下的输出需求。

迪兰恒进HD 3850( 参数 报价 评论) 显卡核心 Radeon HD 3850 显卡属性 桌面级 核心代号 RV670 显卡核心频率 668MHz 显卡核心工艺 55纳米 核心生产厂商 ATI 显存类型 GDDR3 显存封装 FBGA 显存速度 1.100ns 显存频率 1650MHz 显卡显存容量 256MB 显存位宽 256bit 显存描述 采用三星显存颗粒 接口类型 PCI Express X16 最大分辨率 2560×1600 外接供电接口 有 散热方式 风扇 显示器接口 双DVI HDMI接口 - HDCP 支持 最高DirectX版本 DirectX 10.1 HDTV 支持 设计 非公版 多屏显示 双屏 双卡技术 CrossFire

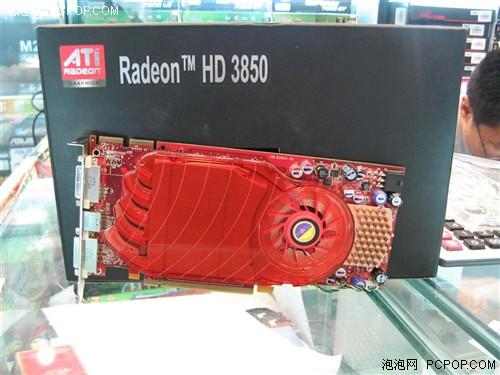

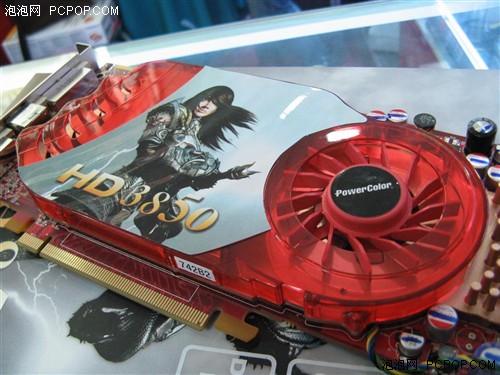

迪兰恒进 HD 3850
[参考价格] 1499元
[联系方式] 海龙电子城5132（010-51195418）
[报价查询] 显卡产品报价 迪兰恒进显卡产品报价

    万众期待的RV670终于在本月初正式面世，一时间各大厂商都纷纷推出基于RV670的新品，不过之前推出的产品大多千篇一律，都为公版设计。

    迪兰恒进是这次RV670风暴表现的最积极的一家，其自由品牌的HD 3870/3850都是最先到达市场的产品。近日，迪兰恒进又到货了一款采用非公版设计的HD 3850显卡。

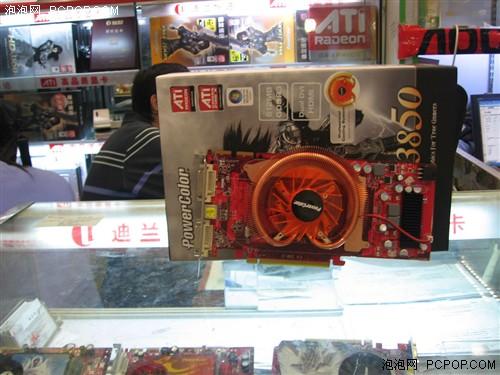

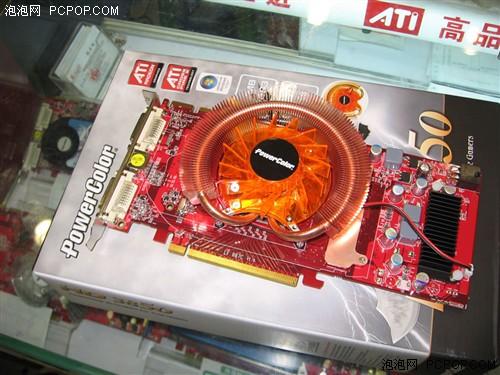

    迪兰恒进这款型号为HD 3850北极星的显卡采用RV670显示核心，该产品最大的卖点就是采用了韩国ZEROtherm GX810散热器，散热效果出色，超低噪音，远超公版散热器，此款散热器国内零售价299元。另一方面，该显卡的核心、显存频率也比公版的HD 3850高出不少，为720/1800MHz。

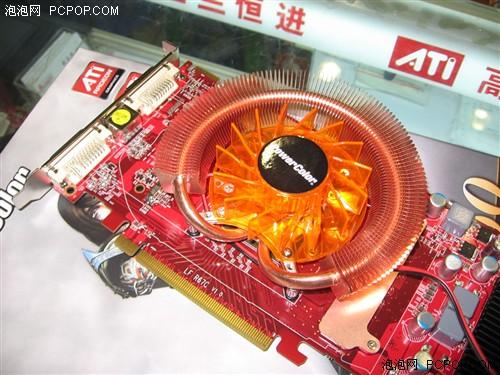

韩国ZEROtherm GX810散热器

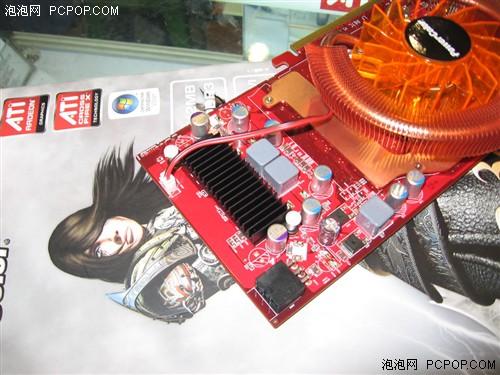

显卡供电部分特写，全日系固态电容，Moseft上都加盖了散热片

    大家从上图还可以看到，迪兰恒进这款显卡的显存上覆盖了一整条纯铜的散热片，严严实实的盖住了显存。这么做不仅能让显存在工作时温度很低，而且还能有效提高显存的超频能力。

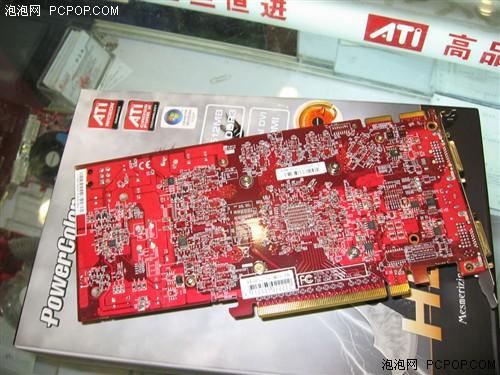

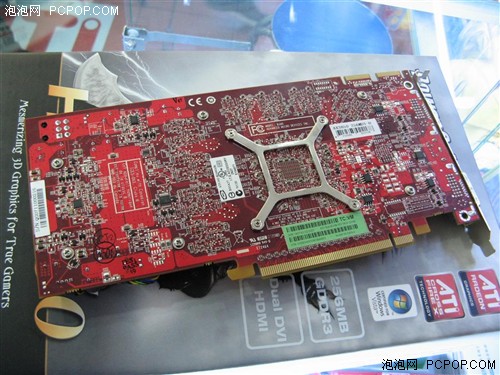

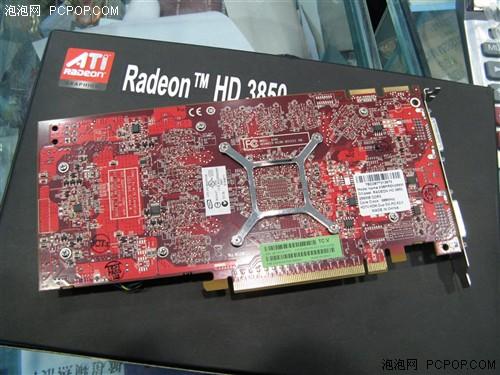

显卡背部特写

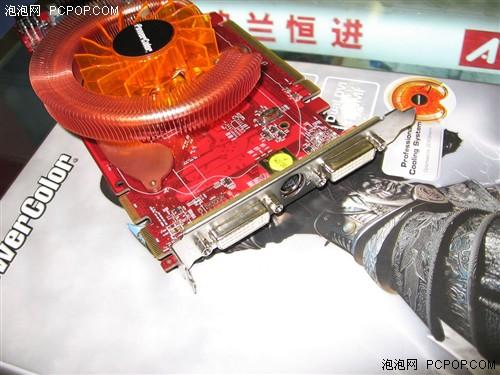

双DVI接口设计，支持色差分量输出和HDMI输出，并随卡送HDMI转接头

迪兰恒进HD 3850北极星( 参数 报价 评论) 显卡核心 Radeon HD 3850 显卡属性 桌面级 核心代号 RV670 显卡核心频率 720MHz 显卡核心工艺 55纳米 核心生产厂商 ATI RAMDAC频率 400MHz 显存类型 GDDR3 显存封装 FBGA 显存速度 1.000ns 显存频率 1800MHz 显卡显存容量 512MB 显存位宽 256bit 显存描述 采用三星显存颗粒 接口类型 PCI Express X16 最大分辨率 2560×1600 外接供电接口 有 散热方式 风扇 视频输出 分量 显示器接口 DVI HDCP 支持 最高DirectX版本 DirectX 10.1 HDTV 支持 设计 非公版 双卡技术 CrossFire

迪兰恒进 HD 3850北极星
[参考价格] 1599元
[联系方式] 鼎好4008B(010-82699524)
[报价查询] 显卡产品报价 迪兰恒进显卡产品报价

    目前，在千元市场，最受用户关注的就是HD 3850显卡，作为千元市场的新生力量，凭借良好的性能和平民化的价格受到用户的青睐。蓝宝旗下的HD 3850显卡也于日前到货卖场，这款显卡采用ATI最新的RV670显示核心，强大的性能完全满足用户的游戏娱乐及高清视频需求，这款显卡现在的售价为1499元。下面我们就来看看这款蓝宝石HD3850 256M GDDR3标准版显卡。

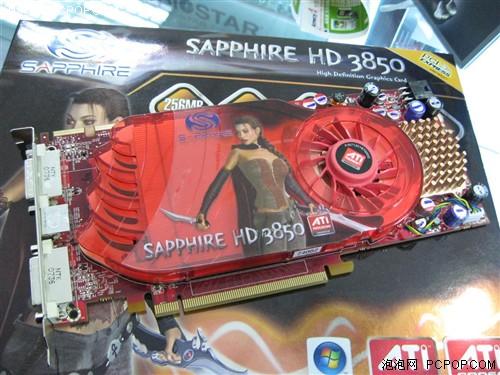

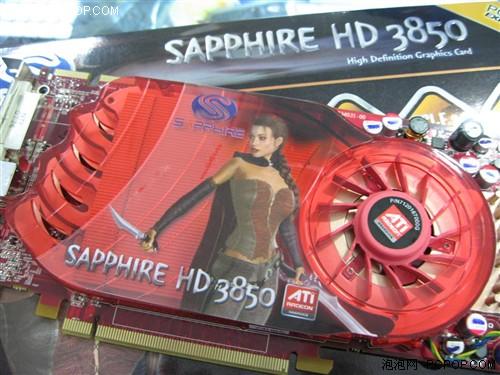

蓝宝石HD3850 256M GDDR3标准版

    采用全球领先的55nm制造工艺，在大大降低功耗的同时将晶体管数量提升到6.6亿个，核心面积控制在192平方毫米的优秀水平。

    散热器采用纯铜的散热片可以保证强大的散热效能

    供电部分采用了核心2项+显存1项的供电设计，包括数位PWM电源供应模组，电容用料虽不全是固态电容，但品质都却都有保障。



   显卡采用了三星1.1ns GDDR3显存颗粒，256MB/256bit的显存规格，默认核心/显存频率668 MHz /1650MHz。

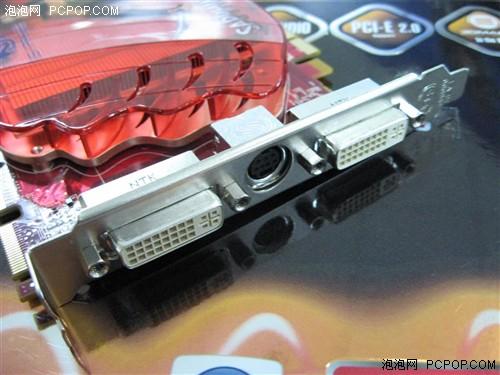

    接口部分采用了中高端显卡常用的双DVI+S-Video，配合ATI原装的专用DVI转HDMI输出转接头即可方便的实现HDMI一线输出，加上本身集成的UVD单元，高清视频不用愁。

蓝宝石HD3850 256M GDDR3标准版( 参数 报价 评论) 显卡核心 Radeon HD 3850 显卡属性 桌面级 核心代号 RV670 显卡核心频率 670MHz 显卡核心工艺 55纳米 核心生产厂商 ATI 显存类型 GDDR3 显存封装 FBGA 显存速度 1.100ns 显存频率 1650MHz 显卡显存容量 256MB 显存位宽 256bit 流处理单元 320 晶体管数目 6.6亿个 接口类型 PCI Express X16 最大分辨率 2560×1600 外接供电接口 有 散热方式 风扇 视频输出 分量 显示器接口 双DVI HDCP 支持 最高DirectX版本 DirectX 10.1 HDTV 支持 设计 公版 多屏显示 双屏 双卡技术 CrossFire

蓝宝石 HD3850 256M GDDR3标准版
[参考价格] 1499元
[联系方式] 海龙大厦5层5046#柜台（010-82663386）
[报价查询] 显卡产品报价 迪兰恒进显卡产品报价

    玩家们等待了数月之久的RV670终于发布了。RV670带着先进的55nm工艺、对DX10.1的支持以及更加平民化的价格珊珊而来，作为喜欢ATI显卡的用户一定不容错过。作为国内通路大厂的盈通这次也抢先将旗下的HD3850推向市场。

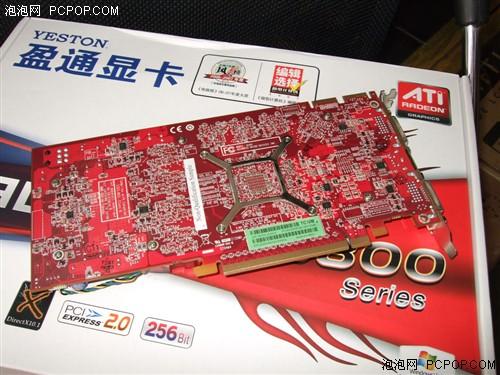

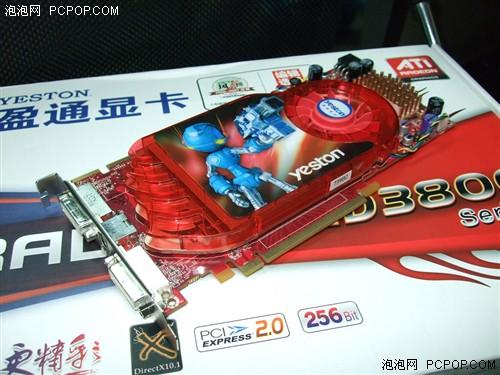

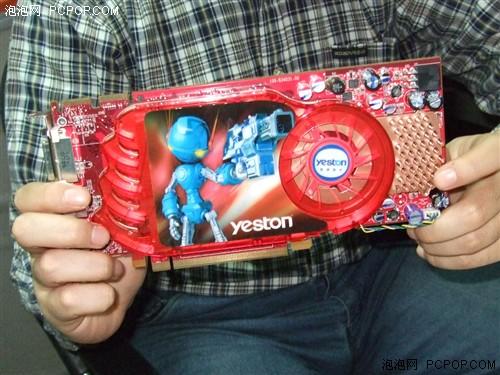

盈通 R3850-256GD3豪华版

    采用55nm工艺RV670核心，320个流处理器，集成UVD高清硬解码单元。最让人满意的还是这是一款256bit的DX10显卡。

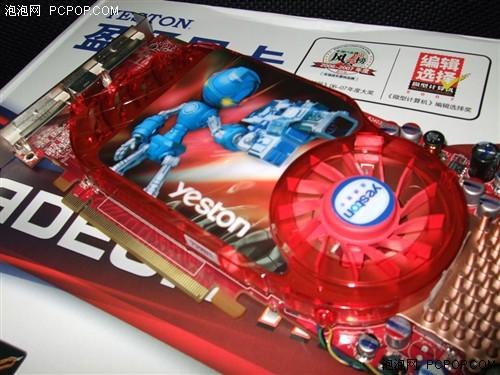

公版散热风扇贴上了盈通最新的LOGO

    显卡采用了现代1.1ns GDDR3显存颗粒，256MB/256bit的显存规格，默认核心/显存频率为670MHz/1660MHz。

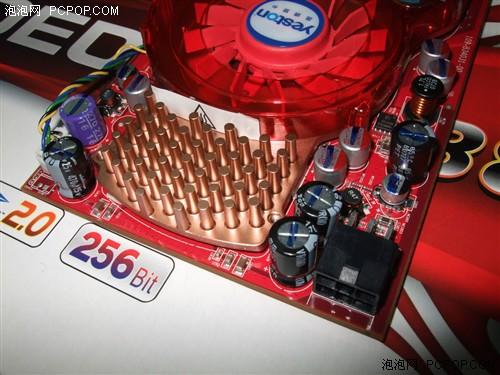

    采用了核心2项+显存1项的供电设计，包括数位PWM电源供应模组。

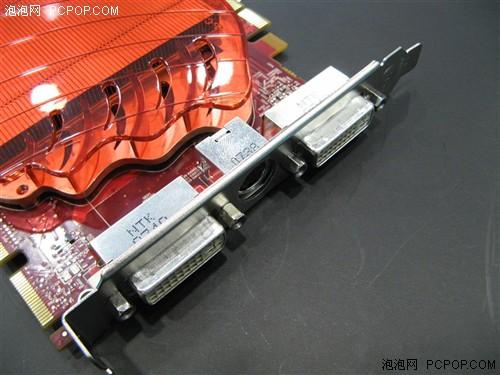

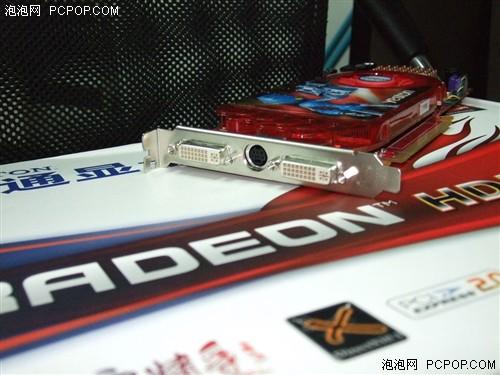

    采用双DVI+S-Video，配合ATI原装的专用DVI转HDMI输出转接头即可方便的实现HDMI一线输出。

盈通R3850-256GD3豪华版( 参数 报价 评论) 显卡核心 Radeon HD 3850 显卡属性 桌面级 核心代号 RV670 显卡核心频率 670MHz 显卡核心工艺 55纳米 核心生产厂商 ATI 显存类型 GDDR3 显存封装 FBGA 显存速度 1.100ns 显存频率 1660MHz 显卡显存容量 256MB 显存位宽 256bit 流处理单元 320个 晶体管数目 6.6亿个 接口类型 PCI Express X16 最大分辨率 2560×1600 外接供电接口 有 散热方式 风扇 视频输入 -- 视频输出 分量 显示器接口 双DVI HDMI接口 无 HDCP 支持 最高DirectX版本 DirectX 10.1 HDTV 支持 设计 公版 多屏显示 双屏 双卡技术 CrossFire

盈通 R3850-256GD3豪华版
[预计价格] 1499元
[联系方式] 海龙电子城5层5158#（010-82662419）
[报价查询] 显卡产品报价 盈通显卡产品报价

    作为国内5大通路厂商的龙头老大，七彩虹也于今日将其自有品牌的HD 3850推向了市场，和其他大多数品牌的一样，这款产品依然采用公版设计。零售价格同样是1499元。

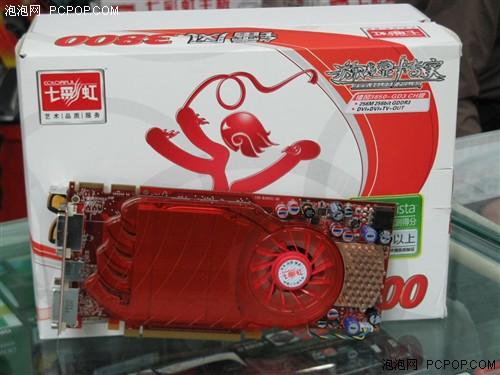

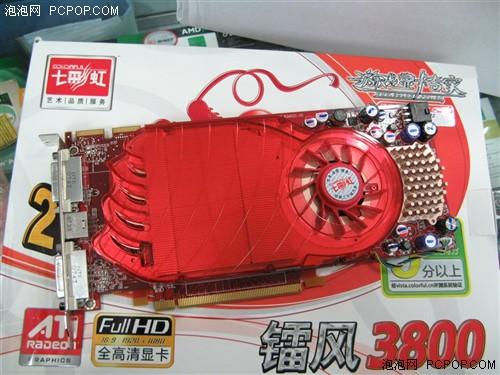

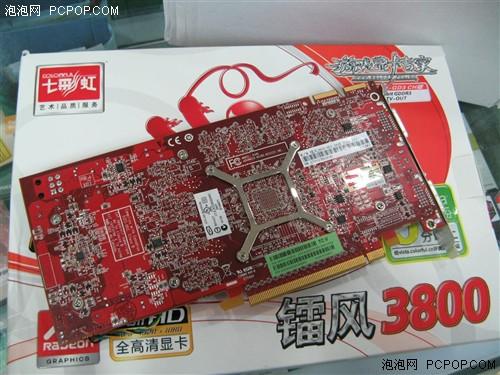

七彩虹 镭风3850-GD3 CH版

   这款 显卡基于由台积电（TMSC）55nm工艺制程的RV670图形核心，其最大特色是支持DirectX10.1与Shader Model 4.1及ATI PowerPlay节电功能。

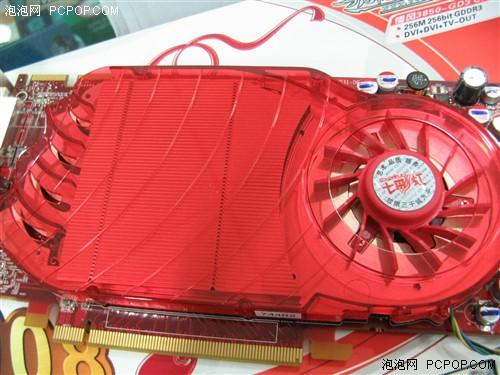

公版单槽散热器

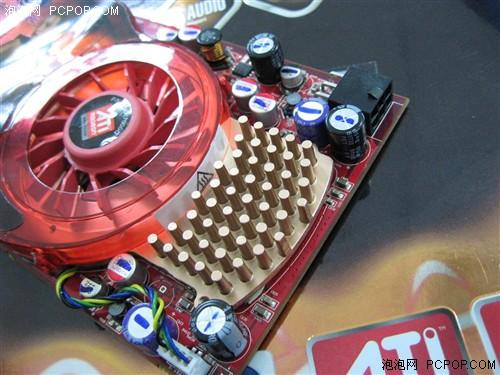

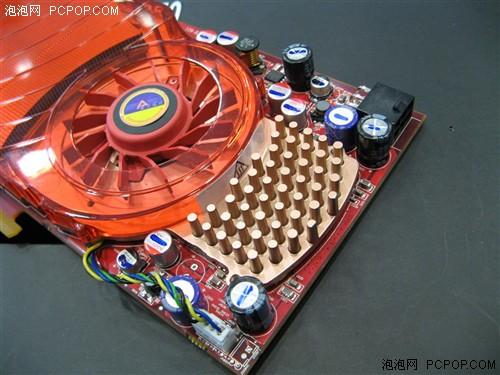

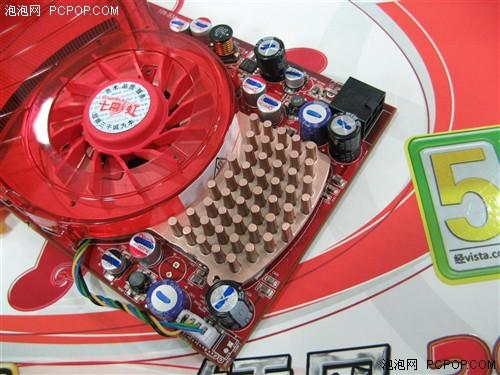

豪华的供电模块，采用大量固态钽电容、贴片式固态电容以及屏蔽式电感

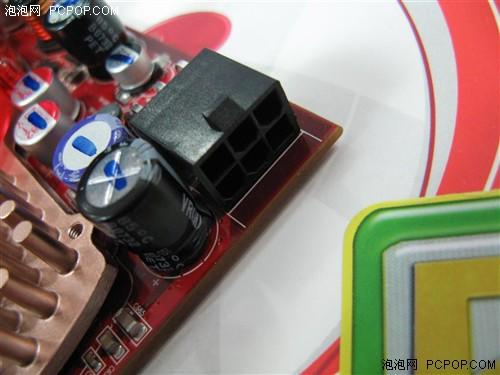

6PIN外接供电接口

采用1.1ns DDR3显存，256M/256bit，默认频率为700MHz/1660MHz

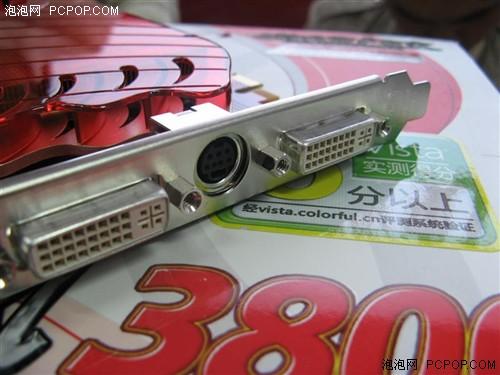

双DVI接口设计

七彩虹镭风3850-GD3 CH版( 参数 报价 评论) 显卡核心 Radeon HD 3850 显卡属性 桌面级 核心代号 RV670 显卡核心频率 700MHz 显卡核心工艺 55纳米 核心生产厂商 ATI 显存类型 GDDR3 显存封装 FBGA 显存速度 1.100ns 显存频率 1660MHz 显卡显存容量 256MB 显存位宽 256bit 显存描述 采用现代显存颗粒 流处理单元 320个 接口类型 PCI Express X16 最大分辨率 2560×1600 外接供电接口 有 散热方式 风扇 视频输出 分量 显示器接口 双DVI HDMI接口 无 HDCP 支持 最高DirectX版本 DirectX 10.1 HDTV 支持 设计 非公版 多屏显示 双屏 双卡技术 CrossFire

七彩虹 镭风3850-GD3 CH版
[参考价格] 1499元
[联系方式] 海龙电子城5054#(010-82664700)
[报价查询] 显卡产品报价 七彩虹显卡产品报价

    RV670自上月发布之后，几大品牌的相关产品也已陆续到货。作为国内通路大厂的双敏旗下这款火旋风PCX38528PRO黄金限定版于日前到货卖场，这款显卡采用公版设计，支持高带宽的PCI-E 2.0总线接口，支持UVD和HDMI高清技术。这款显卡上市的报价为1499元。

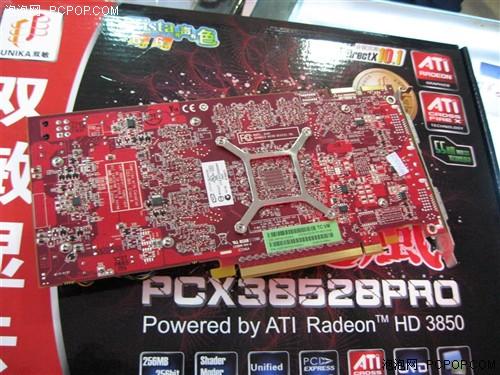

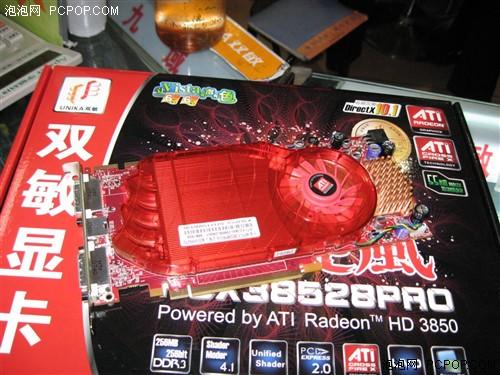

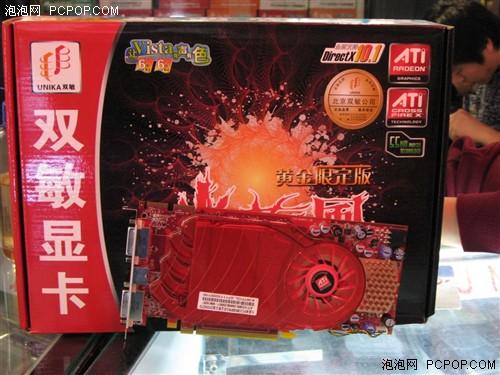

双敏 火旋风PCX38528PRO黄金限定版

    显卡采用55nm工艺的RV670显示核心，拥有320个流处理器，支持DirectX 10.1、Shader Model 4.1、PCI-E 2.0、CrossFire X技术。将强大的UVD引擎整合到了RV670中，提供对1080P高清格式的全面硬件解压支持，极大降低了CPU的负担。

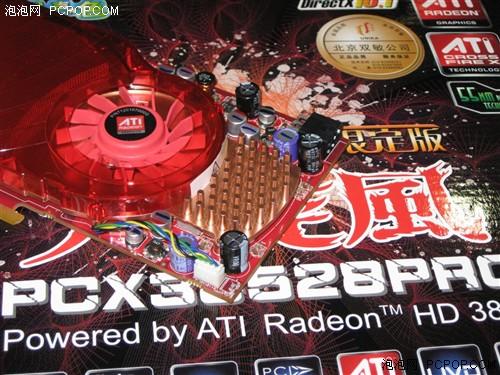

采用了核心2项+显存1项的供电设计，包括数位PWM电源供应模组


公版单槽散热器

采用1.1ns的GDDR3显存颗粒，256M/256bit的显存规格，默认频率为670/1660MHz

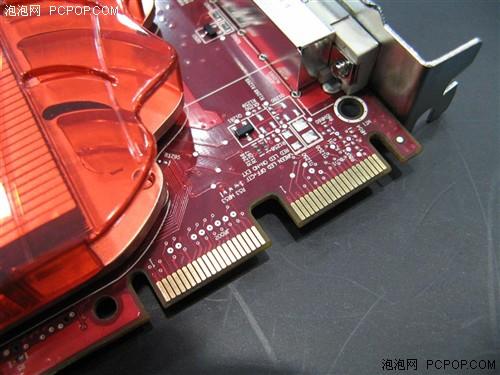

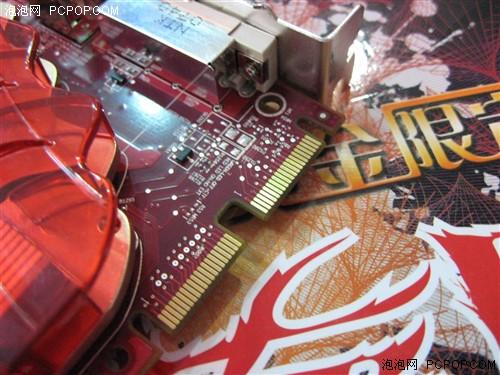

支持CrossFire X

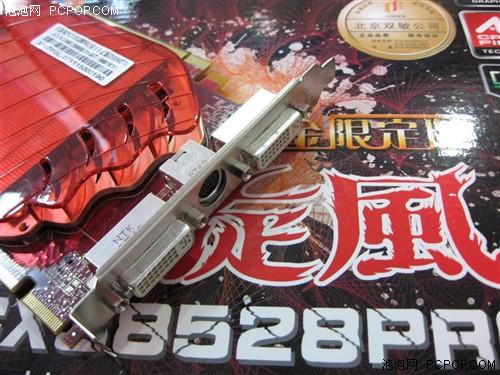

    提供双DVI加HDTV-OUT的输出接口设置，可通过DVI转HDMI接头输出带HDCP保护的高清视频流数据，充分满足高清玩家的需求。而内置5.1声道HD-Audio音效输出能通过HDMI接口将高清视频中震撼的音响效果直接输出，同时避免出现通过SPDIF来实现音效输出。

双敏火旋风PCX38528PRO黄金限定版( 参数 报价 评论) 显卡核心 Radeon HD 3850 显卡属性 桌面级 核心代号 RV670 显卡核心频率 670MHz 显卡核心工艺 55纳米 核心生产厂商 ATI 显存类型 GDDR3 显存封装 FBGA 显存速度 1.100ns 显存频率 1660MHz 显卡显存容量 256MB 显存位宽 256bit 流处理单元 320个 晶体管数目 6.6亿个 接口类型 PCI Express X16 最大分辨率 2560×1600 外接供电接口 有 散热方式 风扇 视频输出 分量 显示器接口 双DVI HDCP 支持 最高DirectX版本 DirectX 10.1 HDTV 支持 设计 公版 多屏显示 双屏 双卡技术 CrossFire

双敏 火旋风PCX38528PRO黄金限定版
[参考价格] 1499元
[联系方式] 海龙电子城4095(010-51195853)
[报价查询] 显卡产品报价 双敏显卡产品报价

     今天，笔者在卖场见到斯巴达克旗下这款HD3850显卡到货。黑色似乎成了斯巴达克最新的外包风格，这款显卡如同斯巴达克P35黑潮主板一样，采用了纯黑色的外包风格。这款显卡上市的价格为1499元。

斯巴达克 HD 3850 256D DDRIII

    显卡基于55nm工艺的RV670显示核心，拥有320个流处理器，支持DirectX 10.1、Shader Model 4.1、PCI-E 2.0、CrossFire X技术。核心整合了将强大的UVD引擎，提供对1080P高清格式的全面硬件解压支持，极大降低了CPU的负担。

公版单槽散热器

采用了核心2项+显存1项的供电设计，包括数位PWM电源供应模组

支持CrossFire

采用1.1ns的GDDR3显存颗粒，256M/256bit的显存规格，默认频率为670/1660MHz

双DVI接口设计

斯巴达克Radeon HD 3850 256D DDRIII( 参数 报价 评论) 显卡核心 Radeon HD 3850 显卡属性 桌面级 核心代号 RV670 显卡核心频率 670MHz 显卡核心工艺 55纳米 核心生产厂商 ATI 显存类型 GDDR3 显存封装 FBGA 显存速度 1.100ns 显存频率 1660MHz 显卡显存容量 256MB 显存位宽 256bit 流处理单元 320 晶体管数目 6.6亿个 接口类型 PCI Express X16 最大分辨率 2560×1600 外接供电接口 有 散热方式 风扇 显示器接口 双DVI HDCP 支持 最高DirectX版本 DirectX 10.1 HDTV 支持 设计 非公版 多屏显示 双屏 双卡技术 CrossFire

斯巴达克 HD 3850 256D DDRIII
[参考价格] 1499元
[联系方式] 鼎好电子城3134#(010-82696242)
