移动式C形臂X射线系统，由C型外观的机架，产生x射线的球管，采集图像的影像增强器或平板探测器，以及进行图像后处理的工作站组成。常用于手术中的造影，摄影等场景。

01

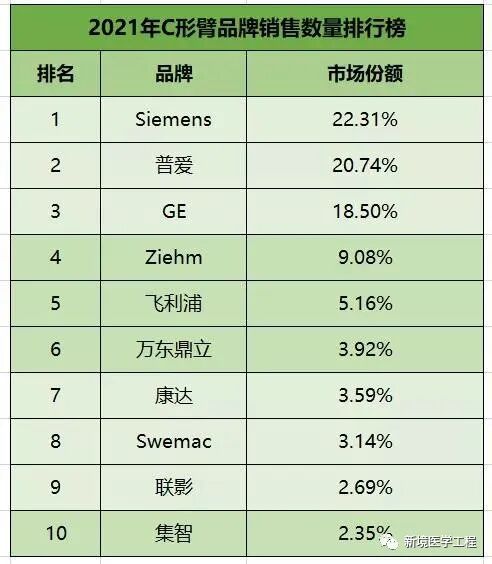

2021年移动式C形臂X射线系统销售排行

2021年移动式C形臂X射线系统公开招标采购数据涉及31个省市自治区共计：1054家机构，涉及品牌厂商26家，采购数量总计1275台/套。

在移动式C形臂X射线系统的品牌销售数量方面，第一名是德国西门子，市场份额占比22.31%，普爱以20.74%的成绩紧随其后，GE以18.5%的占比排名第三。

02

部分具有代表性的移动式C形臂X射线系统产品

随着平板探测器相关技术的进一步发展，目前移动式C形臂X射线系统成像系统正逐渐由影像增强器升级为数字化X射线平板探测器，使辐射剂量更低、有效成像面积更大、成像质量更高，且逐渐转化出更小的体型，来更好地满足临床使用需求。本文将对部分具有代表性的C形臂产品进行盘点梳理。

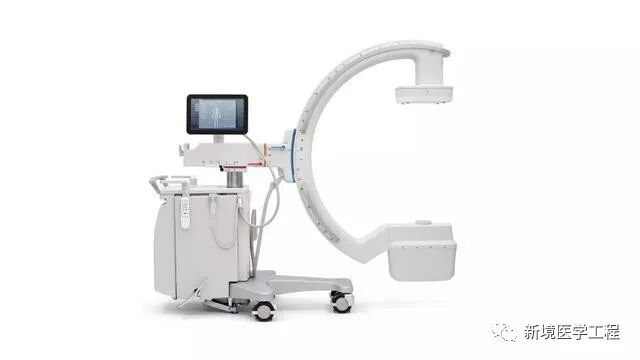

西门子CIO Flow

CIO Flow是一款移动C臂产品，适用于手术室的多学科领域，包括骨科、创伤外科、血管外科、脊柱外科等学科，以提高外科手术日常成像工作流程的易用性和效率，其特点是操作更容易、更有效。

CIO Flow还有着占地面积小、重量轻的特点，整机重量仅606磅（275kg），操作界面集成在一块触摸屏控制板上，支持全触操作，操作界面方便简约，当用户点击触摸用户界面预览图像上较难辨别的图像位置时，SpotAdapt功能会自动优化相关的成像和后处理参数，如亮度和对比度等，让图像更加清晰。

值得一提的是，该设备能够使用Windows 10的安全系统，能够最大限度地减少针对系统和患者数据的网络攻击，并提供访问和用户管理功能，以防止未经授权的访问和限制敏感数据。可以将应用程序列入白名单，以确保用户只能从可信来源访问安全软件。患者数据可以使用BitLocker加密，系统更改可以跟踪。它还可以检测运动，增强边缘，使金属零件看起来清晰。

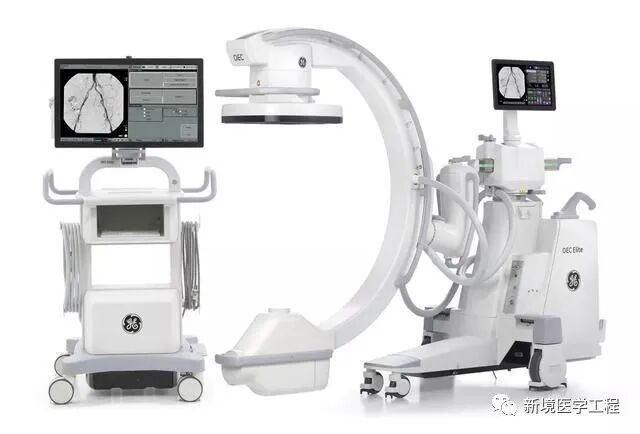

GE医疗 OEC One CFD

GE医疗推出的OEC One CFD紧凑型移动C型臂，采用CMOS平板探测器，适用于预算有限的医疗机构和手术中心，可以完成从血管到骨科的各种手术。

在OEC Elite CFD平台上，GE医疗还引入了一种新的算法，可以将血管或心脏图像的整体噪声降低约30%，被称为enhanced Noise Reduction或eNR，它能使图像平滑，减少了一些模糊性，使外科医生在血管和心脏手术中看到更多的细节。

通过简单的触摸，通过 OEC Elite CFD C 臂产品组合专注于关键细节并查看更多信息引入直观且强大的功能，旨在增强手术成像期间的控制：

OEC Touch 控制面板为位于 C 形臂或可选滚架上的大型触摸屏显示器带来标准和高级成像功能。OEC Touch 控制面板在设计时考虑到了操作员，具有直观的布局，在单个选项卡菜单选择中包含熟悉的 OEC 序列。

Live Zoom为手术室带来了实时变焦的强大功能，使临床医生能够专注于关键细节。借助直观的触摸控制，Live Zoom 可以轻松地将实时图像的尺寸放大四倍，而无需改变 X 射线技术。

通用高清成像轮廓增强了导管插入过程中的可视化。General HD 轮廓在 X 射线上软化骨骼和致密组织，同时增强设备的可视化，因此临床医生可以更轻松地在 PICC（外周插入中心导管）、端口通路、中心静脉通路和透析导管等手术过程中看到导管插入情况。

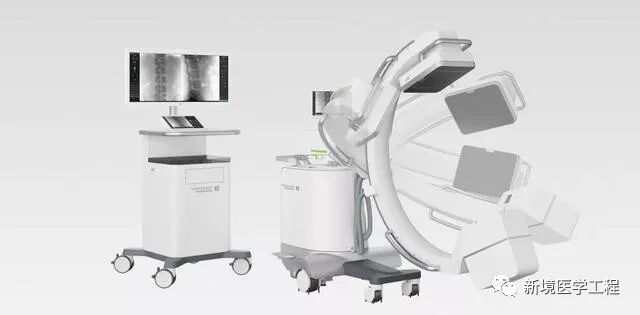

飞利浦Zenition 70

飞利浦医疗重点宣传了第四代Zenition 70移动式C形臂X射线系统。Zenition 70使用飞利浦第四代Flat Detector系统，具有卓越的成像清晰度和灵活性，可执行各种情况。

据了解，Zenition70使医院能够最大限度地提高OR（可带入手术室）性能，为整形外科、创伤和血管手术等各种手术过程中提供实时图像引导，增强临床能力并为员工提供高质量的用户体验。Zenition 70易于在手术室之间移动，易于在患者周围定位并且操作直观。

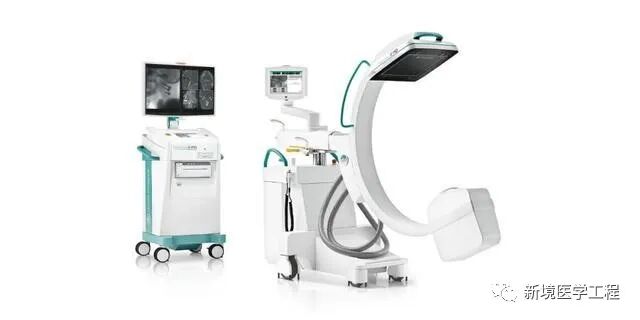

Ziehm VISION RFD 3D

Ziehm VISION RFD 3D被奇目成像描述为“3D成像的革命”，设计理念秉承平衡成本支出与效率，改善患者就诊体验，降低住院时间和降低手术创伤。

灵巧可移动机身十分适合用于高端骨科、创伤和脊柱介入手术，以及高度专业化的颌面部和耳蜗手术。该系统为有特殊需求的使用者开发出全新的CMOSline系统，及新型平板探测器，能够在更低剂量的前提下获取更加清晰的图像。

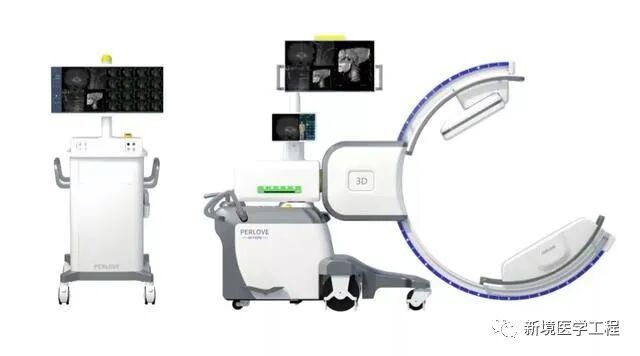

普爱 天弓PLX7500

普爱医疗的天弓PLX7500，在术中三维成像和橫断面图像提供多角度的手术诊断信息，辅助医生进行术中评估判断，诸如骨折复位情况和内植入螺钉的尺寸和位置，辅助手术更好地完成。

三维成像区域是提供更大的术中三维成像视野，采集更多图像信息，可一次拍全全段颈椎、全段腰椎、七节胸椎、双侧骶髂关节、股骨头及单侧盆骨。

高端平板探测器：大成像区域，显示更多信息；高分辨率，图像显示清晰；高动态范围，轮廓显示明显。

等中心设计在C臂扫描过程中，始终保持拍摄主体处于射线束的中心，避免了序列图像采集过程中的横纵方向运动，减少相对运动造成的运动伪影。

五维电动操作便捷，平板垂直升降运动，便于术中微调平板与拍摄主体的距离，更加贴近病灶体，成像范围更大，图像更清晰。

联影uMC轩辕

uMC轩辕低剂量平板C形臂系统采用uReal星光影像链，配备星光探测器与星光保真系统，全程200万像素低剂量无损高清成像。uFree智能工作流实现智能参数匹配、智能对象识别与智能位置记忆三大智能工作模式，带来高清影像，同时大幅提升术中摆位效率。

星光探测器采用芯片级电路单元，大幅缩减信号传输路径，以152μm微像素尺寸与领先晶体结构，实现微剂量高清成像；星光保真系统实现信号全程200万像素无损传输，微小解剖结构清晰捕捉。

无需增加剂量，一次采集可获得两倍信息量，实现真200万像素传输处理；星光微结构空间分辨率高达3.3lp/mm，多级视野放大图像细节仍清晰可见。此外，该设备搭载了精心配置的智能工作流系统，能够实现智能参数匹配、智能对象识别、智能位置记忆等功能。

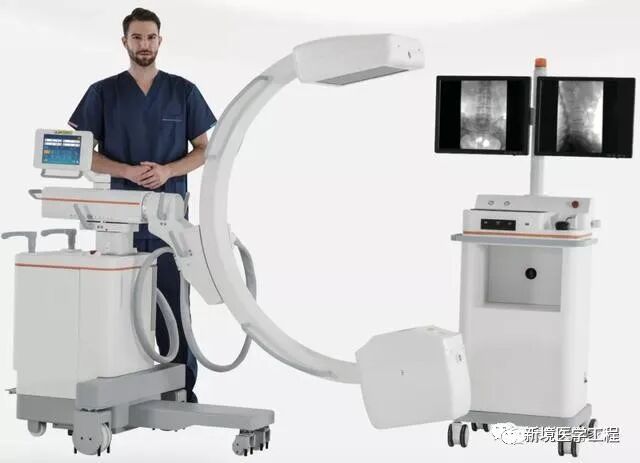

康达 Knife“天目”KD-C5100

康达洲际发布全新“天目”KD-C5100移动式平板C臂，该系列具有优秀的细节洞察能力以及创造能力，能够满足创伤骨科、脊柱及矫形外科等骨科常规手术，椎间盘造影和消融、经皮穿刺等骨科介入手术，与低温等离子、臭氧及射频等设备配合开展疼痛科腰椎、颈椎等疼痛介入手术。

“天目PULS”KD-C5800是一款骨科大平板移动式C形臂X射线机，可谓“天目”KD-C5100的升级版。

“天目PULS”具有超大成像视界，30CM大尺寸单晶硅CMOS智慧平板，并提供多款非晶硅平板可选；开阔诊视空间，匹配大平板的740mm超大弧深和1040mm超大开口；智慧用芯驱动，真脉冲透视技术提供高清无损低剂量图像，为临床提供更多安全；更多中国医生参与的设计细节，中国医生为中国制造的赋能。

03

国内在售移动式C形臂X射线系统汇总

篇幅有限，笔者对国内在售的机型做了个汇总整理，按照首字母排列先后顺序，并分为进口设备篇（21款）和国产设备篇（60款），欢迎大家查阅惠存。

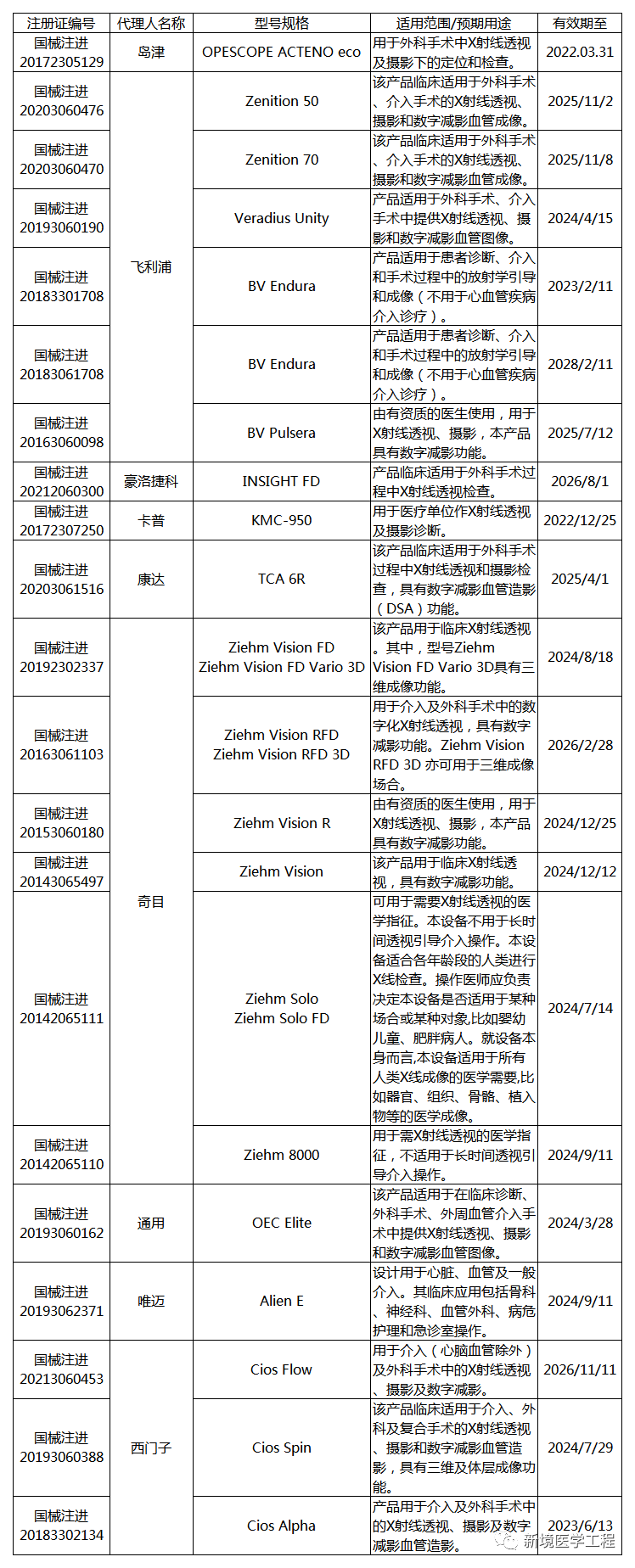

上图为进口品牌移动式C形臂X射线系统

上图为国产品牌移动式C形臂X射线系统

*文章素材、图片、数据等来自网络，仅用于学习交流，侵删。
