在6N及以上高纯铜的电解制备过程中，银离子（Ag⁺）是最棘手的杂质之一。即使微量存在（>0.1 ppm），银也会在铜晶界偏聚，显著降低材料的导电性和信号传输性能。传统化学沉淀法（如氯化物沉银）虽能去除大部分银，但在追求7N-8N纯度时，残留银离子仍需进一步降至ppb级别。

离子交换技术因其可逆性、选择性和深度净化能力，成为电解液精制的关键工序。然而，铜电解液通常含Cu²⁺ 40-80 g/L，而Ag⁺仅0.1-10 mg/L，如何在极高铜离子背景下选择性捕获痕量银，是树脂选型和工艺设计的核心挑战。

为什么不推荐强碱性阴离子树脂？

强碱性阴离子交换树脂（如季铵型）对阴离子络合物有亲和力，但银在铜电解液中主要以Ag⁺阳离子形式存在。即便形成[AgCl₂]⁻等络阴离子，强碱树脂也面临以下问题：

• 选择性差：对Cl⁻、SO₄²⁻等共存阴离子竞争吸附

• 铜干扰严重：Cu²⁺易形成[CuCl₄]²⁻等络阴离子，占据交换位点

• 再生困难：银与季铵基结合力强，需高浓度再生剂，导致树脂损耗

 螯合树脂的必然选择

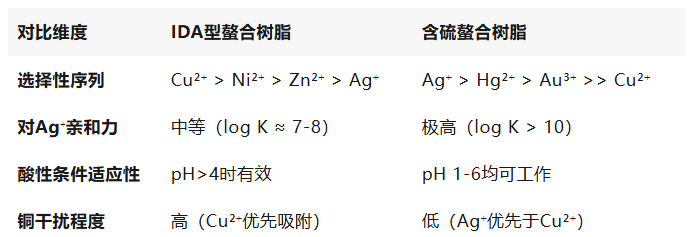

推荐选用含硫配位基团的螯合树脂，而非传统的亚氨基二乙酸（IDA）型。理由如下：

关键发现：氨基硫脲型螯合树脂在pH=3时对Ag⁺的静态饱和吸附容量可达298 mg/g，且对Ag⁺的选择性远高于Cu²⁺。这与IDA树脂"铜优先"的特性形成鲜明对比——在铜电解液体系中，IDA树脂会优先吸附大量Cu²⁺，导致银去除效率极低。

银-硫配位键的稳定性

含硫螯合树脂（以硫脲基团为例）与Ag⁺形成稳定的线性配位结构：

Resin-NH-C(=S)-NH₂ + Ag⁺ → Resin-NH-C(=S)-NH₂···Ag⁺
                              ↓
                    Resin-NH-C(-S⁻)-NH₂-Ag⁺（双齿配位）

硫原子作为软碱，与软酸Ag⁺形成强共价配位键（Ag-S键能 > 200 kJ/mol），而Cu²⁺作为边界酸，与硫的亲和力相对较弱。这种"软硬酸碱理论"（HSAB）决定了选择性顺序。

与铜离子的竞争机制

在铜电解液中，Cu²⁺浓度通常是Ag⁺的10⁴-10⁵倍。但含硫树脂通过以下机制保持对Ag⁺的高选择性：

1. 动力学优势：Ag⁺与硫配位反应速率常数比Cu²⁺高2-3个数量级

2. 空间构型：Ag⁺偏好线性二配位，与树脂双齿硫配体几何匹配度极高

3. 铜的存在形态：酸性条件下Cu²⁺水合程度高，水合壳层阻碍配位交换

pH控制：酸性窗口的精细调节

最佳pH范围：1.5-3.0（硝酸铜体系）

• pH < 1.5：H⁺竞争吸附位点，树脂质子化导致容量下降

• pH 1.5-3.0：树脂功能基团充分解离，Ag⁺配位能力最强

• pH > 3.0：Cu²⁺水解生成Cu(OH)⁺，竞争吸附增强；且可能生成Ag₂O沉淀

工程经验：建议维持pH 2.0±0.3，通过在线pH计联动自动加酸系统控制。

银的回收

再生液中银以[Ag(NH₂CSNH₂)₂]⁺络阳离子形式存在，加入NaCl沉淀为AgCl，过滤后干燥即得副产品氯化银，可进一步电解回收单质银。

工艺配置

处理对象：硝酸铜电解液（Cu²⁺ 60 g/L, pH 2.0）树脂型号：CH-97 工艺流程：

电解液储槽 → 精密过滤(5μm) → 银吸附柱(双柱串联) → 净化液储槽
                ↓
           再生液储槽 ← 银回收单元(沉淀-过滤-电解)

高纯铜制备中的银离子去除，是选择性配位化学与工程流体力学的完美结合。含硫螯合树脂凭借对Ag⁺的特异性亲和力，在铜离子"海洋"中精准捕获银离子，已成为6N级以上高纯铜生产的标准配置。
